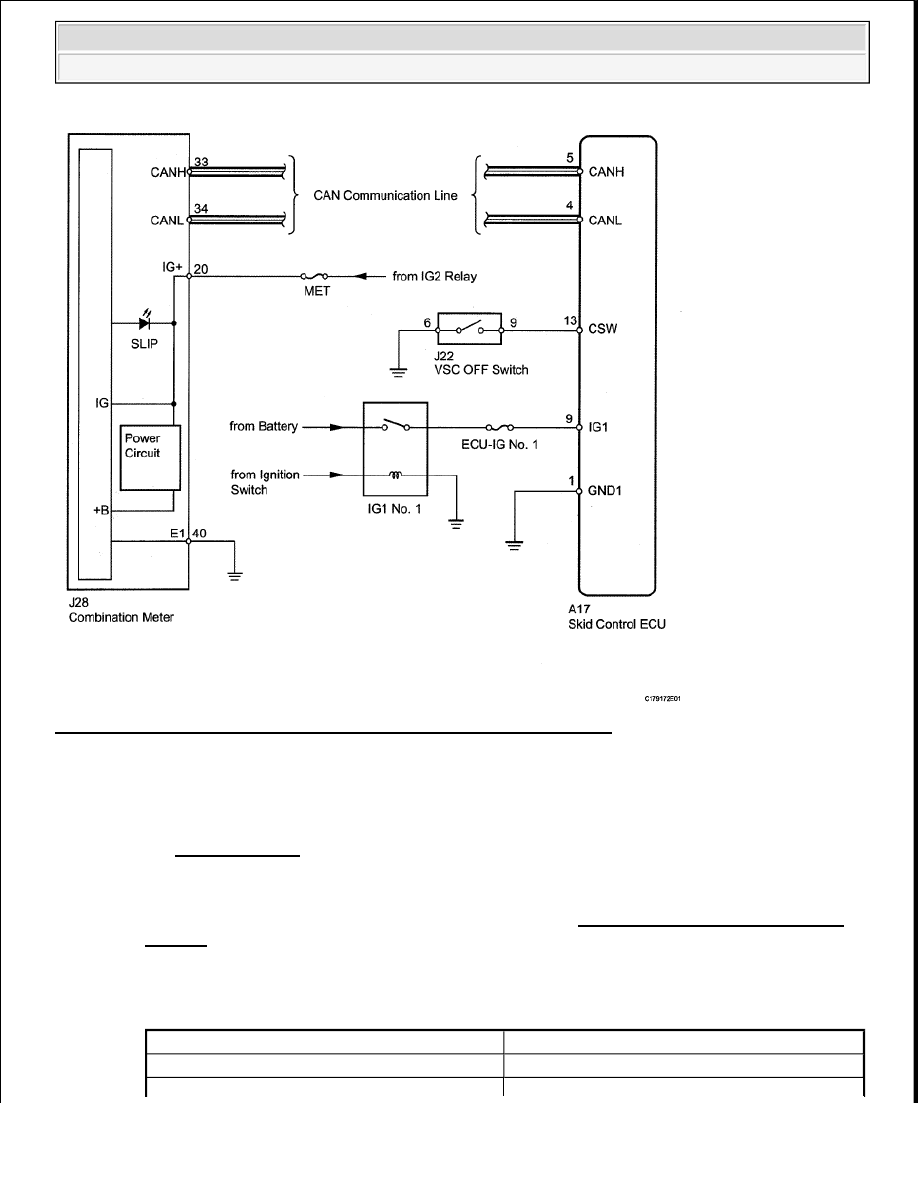

Fig. 102: Identifying Slip Indicator Light Remains On - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. INSPECT CAN COMMUNICATION SYSTEM

a. Check if a CAN communication system DTC is output (see DIAGNOSTIC TROUBLE CODE

TABLE ).

Result

RESULT TABLE

NOTE:

When replacing the VSC actuator assembly, perform zero point calibration (see
CALIBRATION ).

Result

Proceed to

DTC is not output

A



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































B: GO TO CAN COMMUNICATION SYSTEM (See HOW TO PROCEED WITH
TROUBLESHOOTING )

A: Go To Next Step

2. PERFORM ACTIVE TEST USING TECHSTREAM (SLIP INDICATOR LIGHT)

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch to ON.

c. Turn the Techstream on.

d. Select the Active Test mode and operate the SLIP indicator light using the Techstream.

ABS/VSC/TRAC

DIAGNOSTIC NOTE TABLE

e. Check that the SLIP indicator light turns on and off in the combination meter when using the

Techstream.

OK: The SLIP indicator light turns on and off in accordance with the Techstream operation.

HINT:

When the SLIP indicator light remains illuminated, there may be an open in the wire harness of the
combination meter or abnormalities in the meter circuit.

NG: GO TO METER/GAUGE SYSTEM (See HOW TO PROCEED WITH
TROUBLESHOOTING )

OK: Go To Next Step

3. INSPECT VSC OFF SWITCH

a. Remove the VSC OFF switch (See REMOVAL ).

b. Measure the resistance according to the value (s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

DTC is output

B

Tester Display

Test Part

Control Range

Diagnostic Note

Slip Indicator Light

SLIP indicator light

ON/OFF

Observe combination

meter

Tester Connection

Switch Condition

Specified Condition

6-9

witch is pressed

Below 1 ohms



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































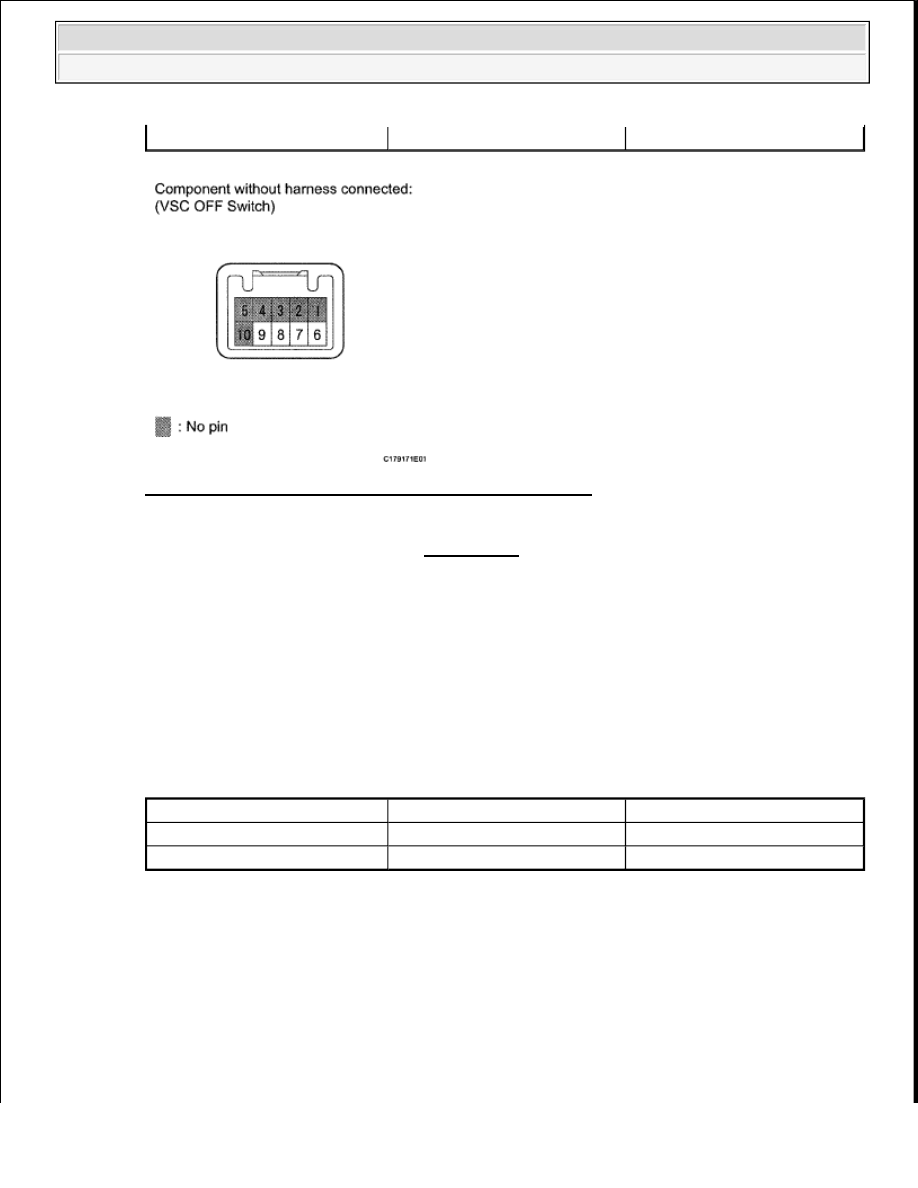

Fig. 103: Identifying VSC Off Switch Connector Terminal
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE VSC OFF SWITCH (See REMOVAL )

OK: Go To Next Step

4. CHECK HARNESS AND CONNECTOR (SKID CONTROL ECU - VSC OFF SWITCH)

a. Disconnect the A17 ECU connector.

b. Disconnect the J22 VSC OFF switch connector.

c. Measure the resistance according to the value (s) in the table below.

Standard Resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Switch is not pressed

10 kohms or higher

Tester Connection

Condition

Specified Condition

A17-13 (CSW) - J22-9

Always

Below 1 ohms

A17-13 (CSW) - Body ground

Always

10 kohms or higher



2009 Toyota Tundra

2009 BRAKES Brake Control - Tundra































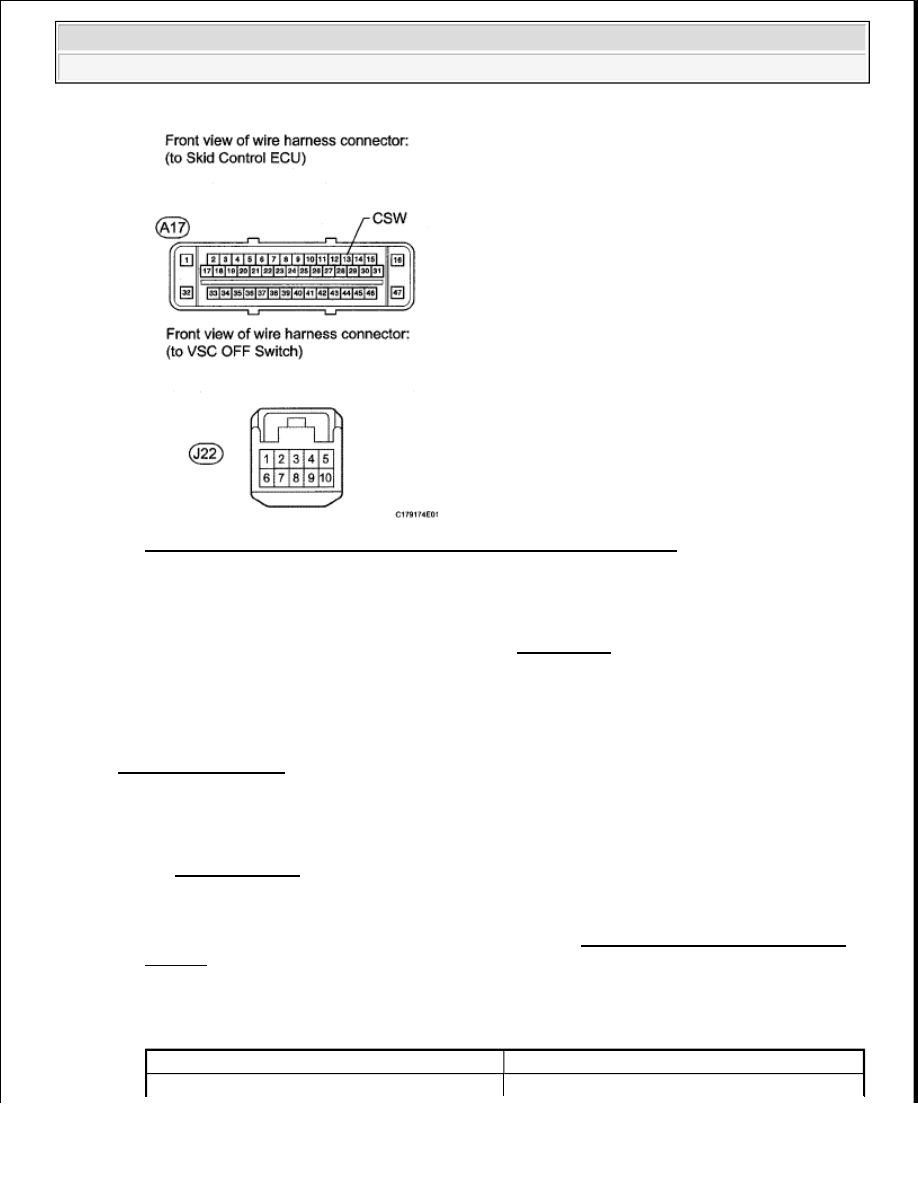

Fig. 104: Identifying A17 ECU Connector And J22 Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE VSC ACTUATOR ASSEMBLY (See REMOVAL )

SLIP INDICATOR LIGHT DOES NOT COME ON

WIRING DIAGRAM

Refer to WIRING DIAGRAM .

INSPECTION PROCEDURE

1. INSPECT CAN COMMUNICATION SYSTEM

a. Check if a CAN communication system DTC is output (See DIAGNOSTIC TROUBLE CODE

TABLE ).

Result

RESULT TABLE

NOTE:

When replacing the VSC actuator assembly, perform zero point calibration (See
CALIBRATION ).

Result

Proceed to
