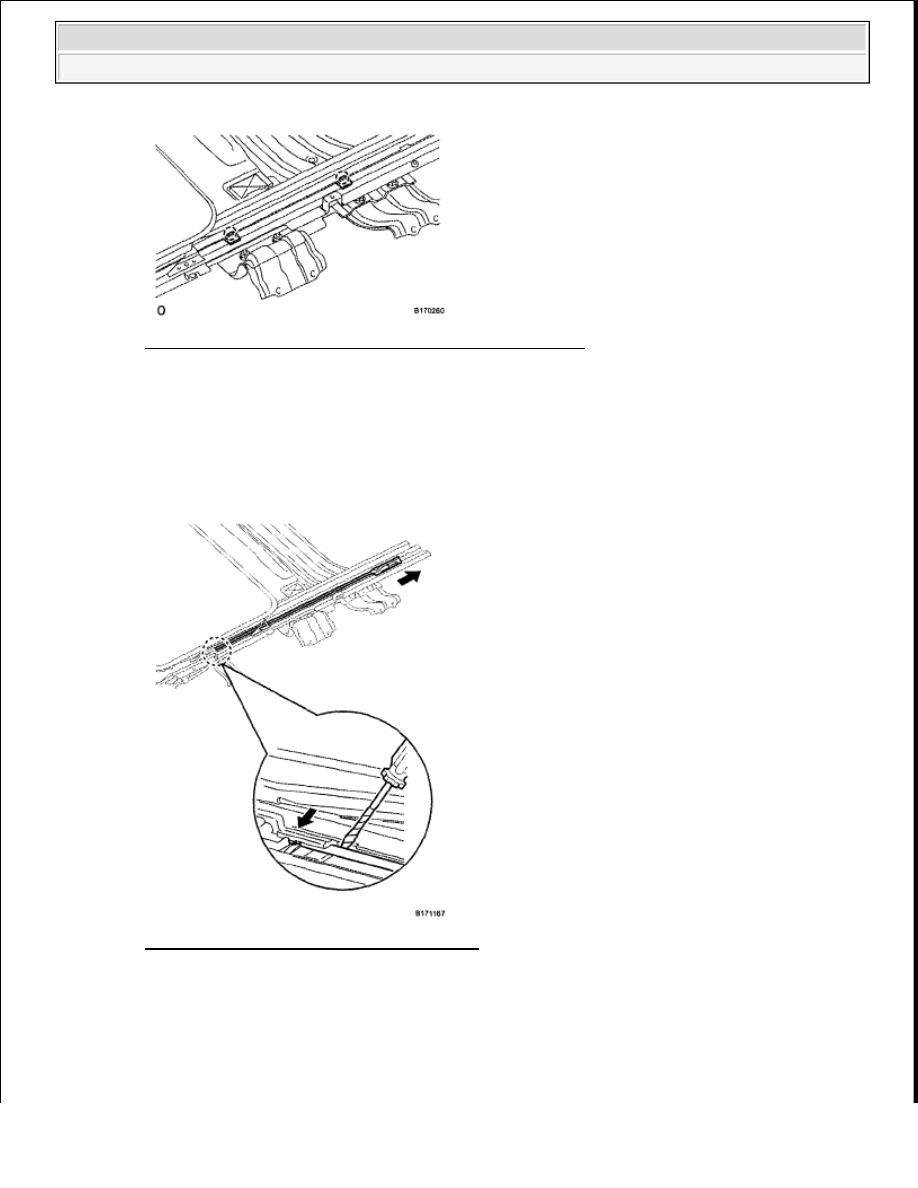

Fig. 27: Identifying Claws On Roof Wind Deflector Panel
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, detach the claw.

HINT:

Tape the screwdriver tip before use.

Fig. 28: Detaching Claw Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Slide each roof wind deflector lifter link in the direction indicated by the arrow in the illustration to

remove it.

d. Using a screwdriver, detach the 2 claws then slide the rear roof drip channel rearward to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































HINT:

Tape the screwdriver tip before use.

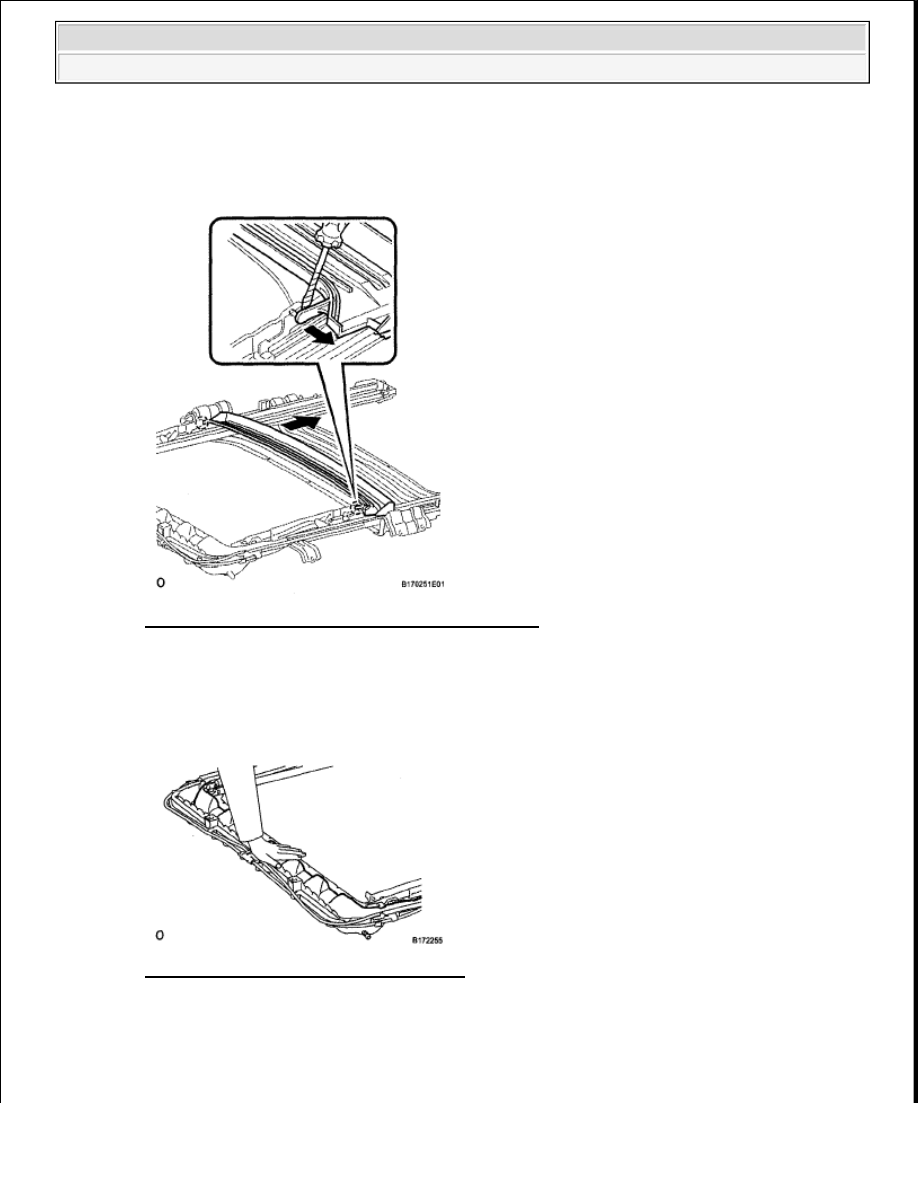

Fig. 29: Identifying Rear Roof Drip Channel Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Place matchmarks on the sliding roof drive cable sub-assembly and sliding roof housing sub-

assembly.

f. Hold down the window deflector.

Fig. 30: Holding Down Window Deflector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Using a screwdriver, slide the sliding roof drive cable sub-assembly in the direction indicated by

the arrow in the illustration to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































HINT:

Tape the screwdriver tip before use.

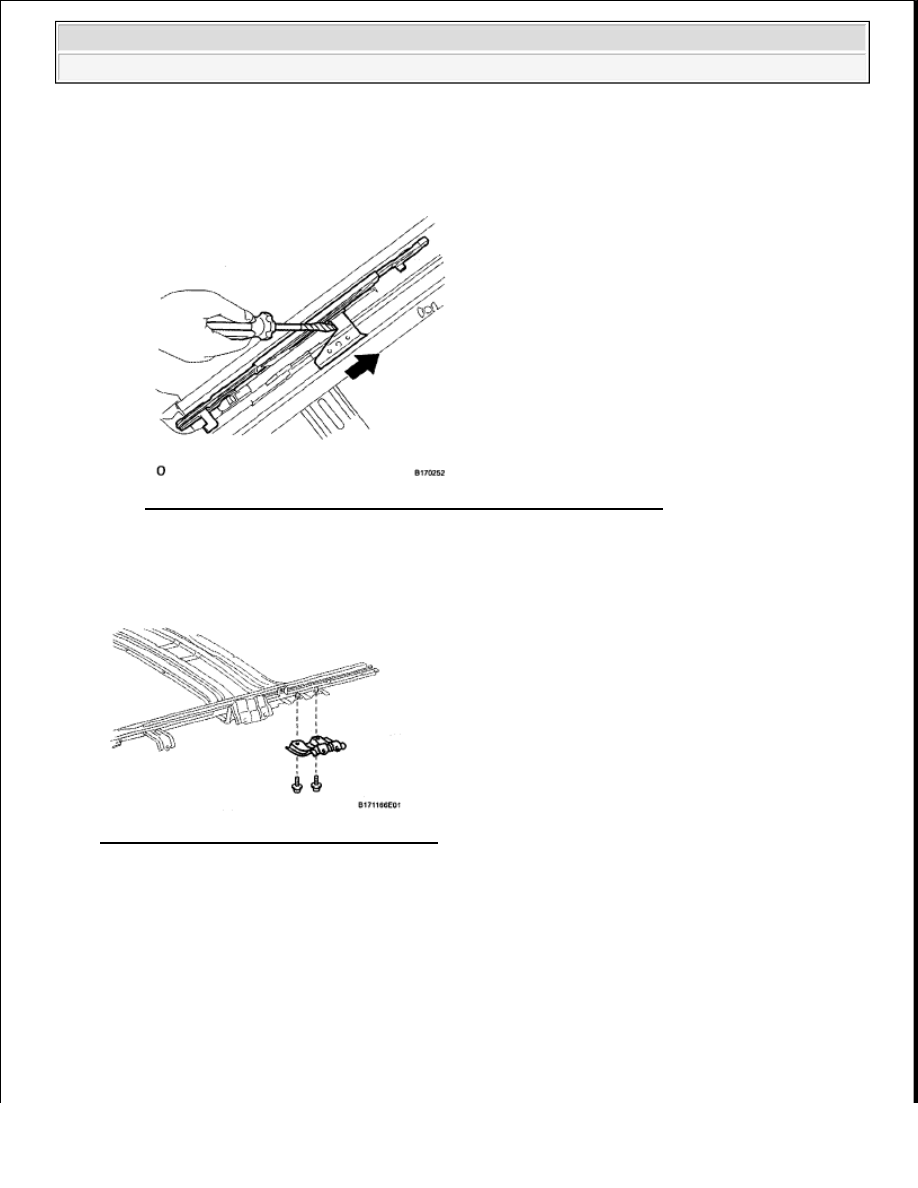

Fig. 31: Sliding Roof Drive Cable Sub-Assembly Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. REMOVE REAR SLIDING ROOF HOUSING MOUNTING BRACKET LH

a. Remove the 2 bolts and mounting bracket.

Fig. 32: Identifying Mounting Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. REMOVE REAR SLIDING ROOF HOUSING MOUNTING BRACKET RH

HINT:

Use the same procedures described for the LH side.

REASSEMBLY

1. INSTALL REAR SLIDING ROOF HOUSING MOUNTING BRACKET LH

a. Install the mounting bracket with the 2 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Sliding Roof - Tundra































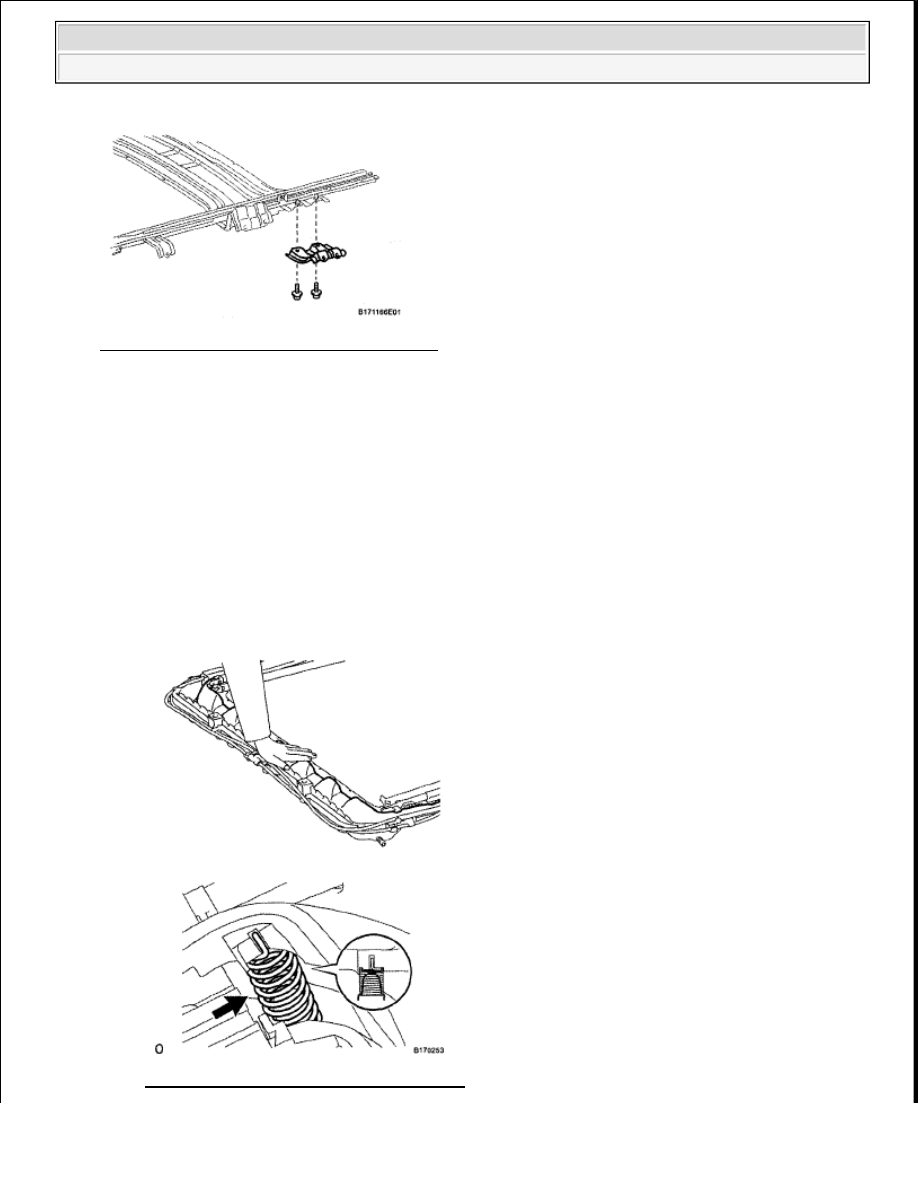

Fig. 33: Identifying Mounting Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR SLIDING ROOF HOUSING MOUNTING BRACKET RH

HINT:

Use the same procedures described for the LH side.

3. INSTALL SLIDING ROOF DRIVE CABLE SUB-ASSEMBLY

a. Hold down the window deflector.

Fig. 34: Holding Down Window Deflector

NOTE:

Make sure that the spring indicated by the arrow in the illustration is
securely installed.
