a. w/ EC Mirror:

1. Detach the 2 claws and remove the inner rear view mirror cover.

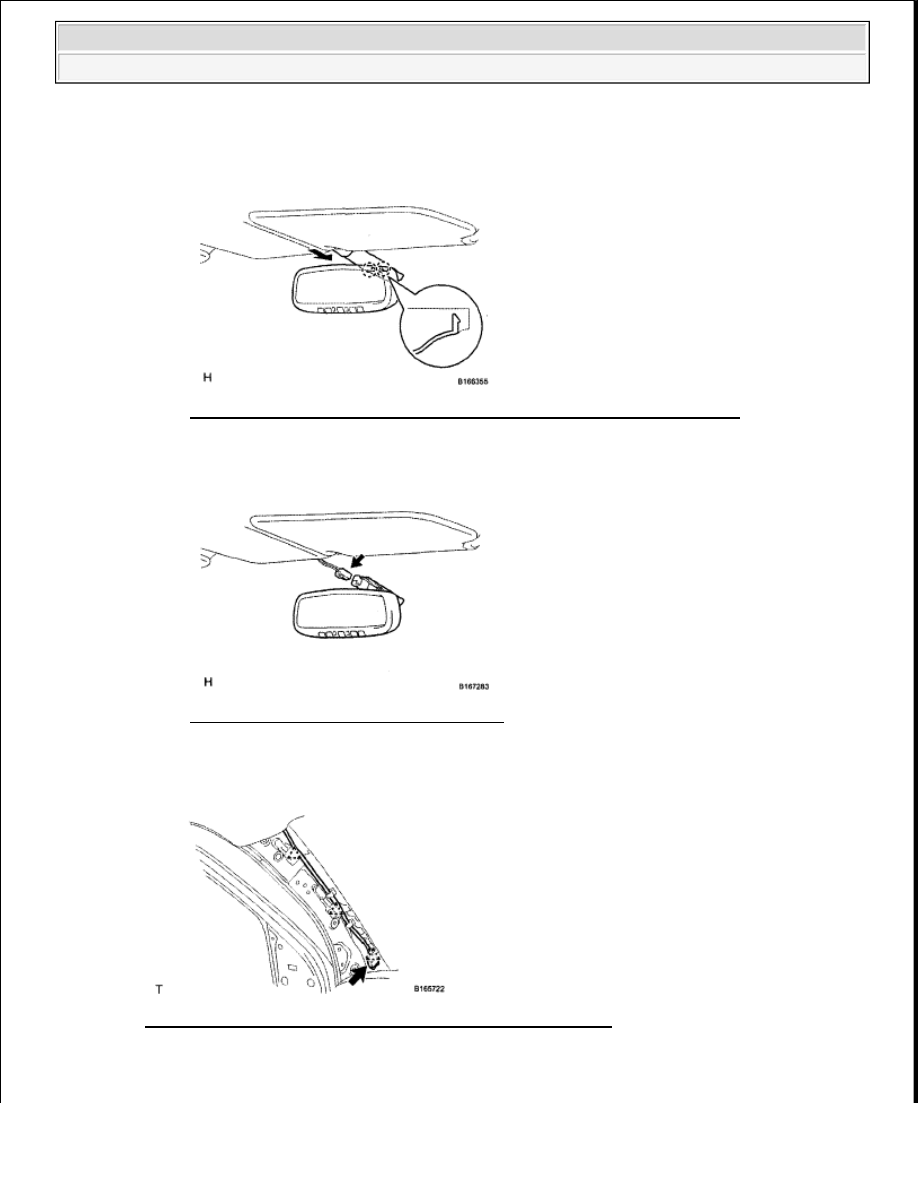

Fig. 104: Detaching Claws And Remove Inner Rear View Mirror Cover
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. Disconnect the EC mirror connector.

Fig. 105: Locating EC Mirror Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the roof wire connector and detach each clamp from the front pillar.

Fig. 106: Identifying Roof Headlining Connector And Clamp
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. w/o Sliding Roof:



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Remove the headlining.

1. Detach the 4 clips and remove the roof headlining.

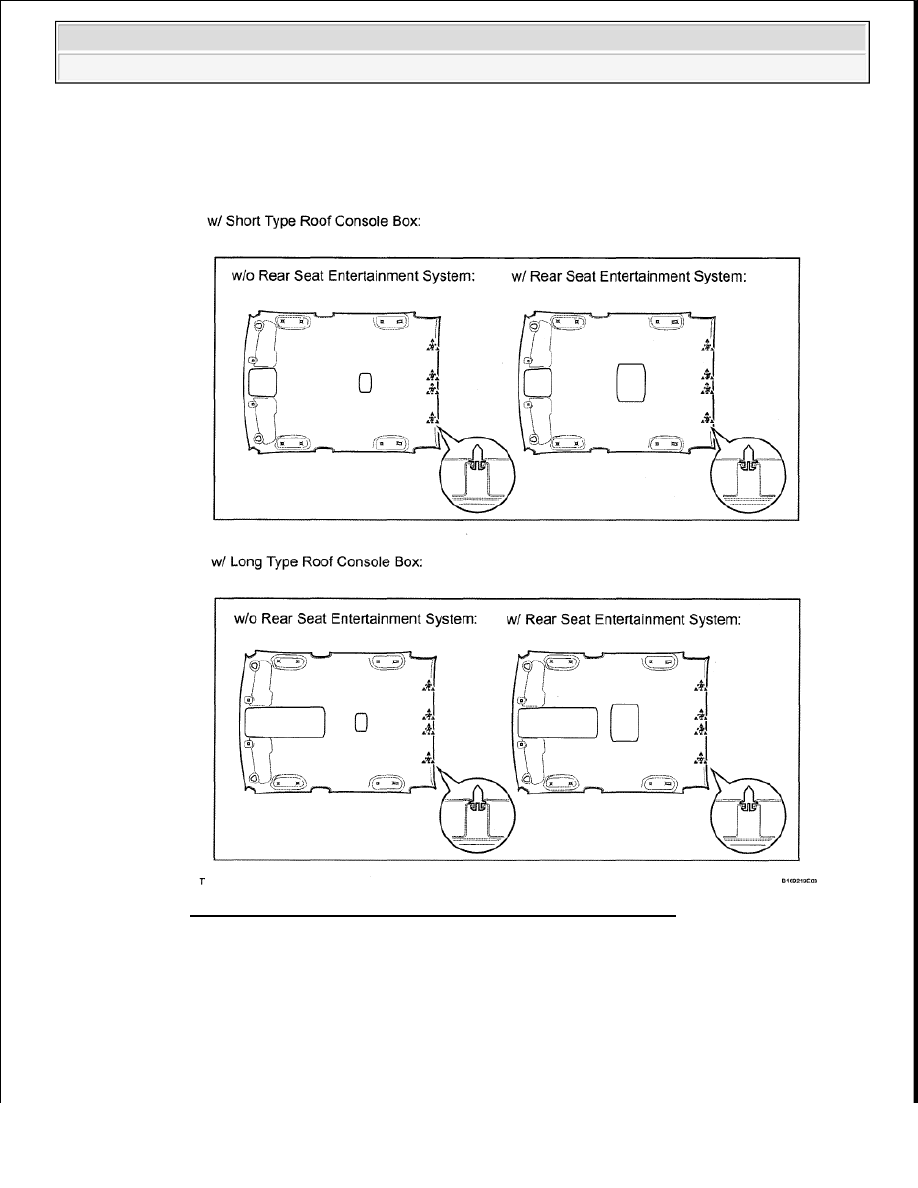

Fig. 107: Identifying Roof Headlining Clips (W/O Sliding Roof)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. w/ Sliding Roof:

Remove the headlining.

1. Detach the 4 clips and 12 fasteners, and remove the roof headlining.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

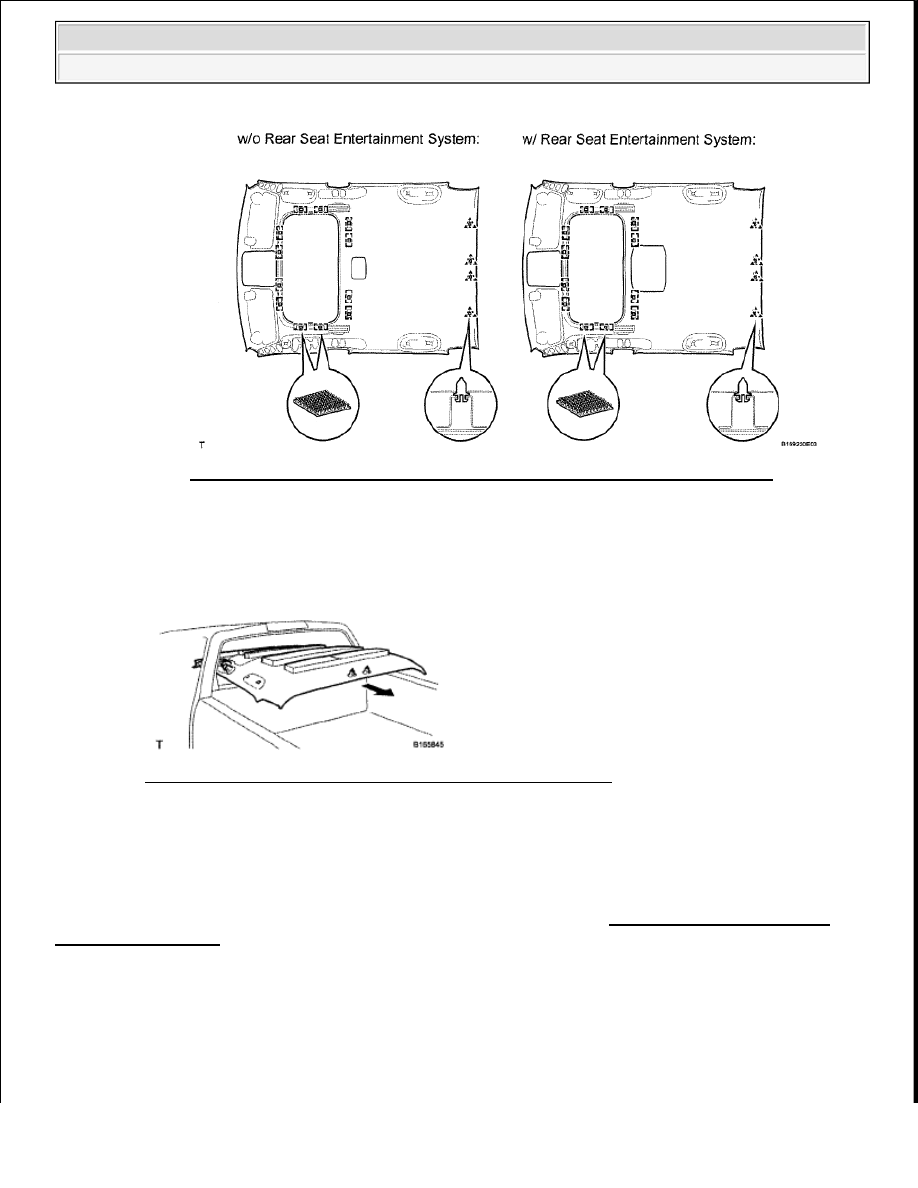

Fig. 108: Identifying Roof Headlining Clips And Fasteners (W/Sliding Roof)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Take out the roof headlining from the cabin as shown in the illustration.

Fig. 109: Removal/Installation Of Roof Headlining Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL ROOF HEADLINING ASSEMBLY

a. Place the roof headlining into the cabin as shown in the illustration.

NOTE:

Be careful not to damage the roof headlining when taking it out.

NOTE:

Be careful not to damage the roof headlining when placing it in the
cabin.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra

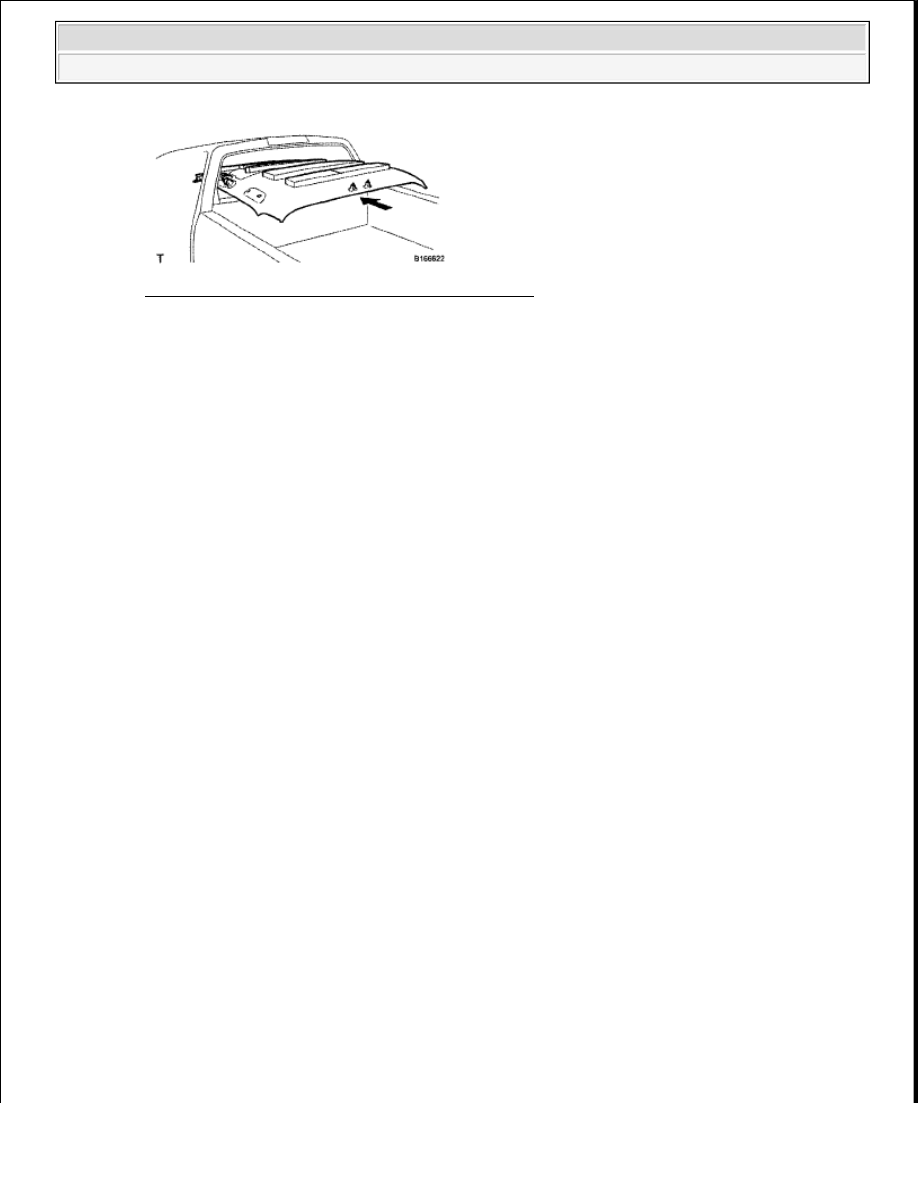

Fig. 110: Removal/Installation Of Roof Headlining
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. w/o Sliding Roof:

Install the roof headlining.

1. Attach the 4 clips to install the roof headlining.
