Toyota Tundra. Manual - part 878

Fig. 80: Identifying Lower Center Pillar Garnish Cover Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and outer lap belt anchor.

Fig. 81: Locating Outer Lap Belt Anchor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Detach the 7 clips and 2 claws, and remove the center pillar garnish.

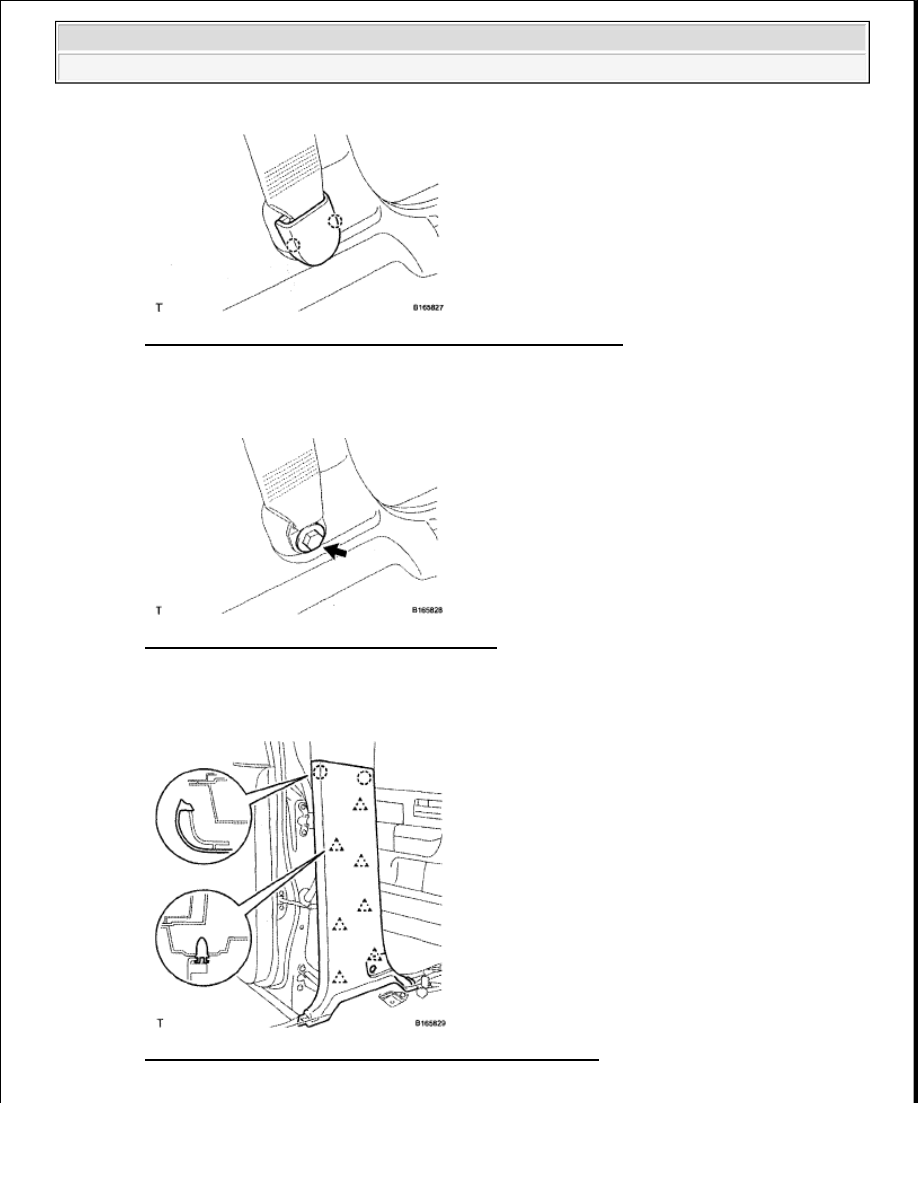

Fig. 82: Identifying Center Pillar Garnish Claws And Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































21. REMOVE LOWER CENTER PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

22. REMOVE CENTER PILLAR GARNISH LH

a. Using a screwdriver, detach the 2 claws and remove the 2 assist grip plugs.

HINT:

Tape the screwdriver tip before use.

b. Remove the 2 bolts and assist grip.

c. Remove the 2 screws.

d. Detach the claw.

e. Pass the front seat outer belt floor anchor through the center pillar garnish, and remove the center

pillar garnish.

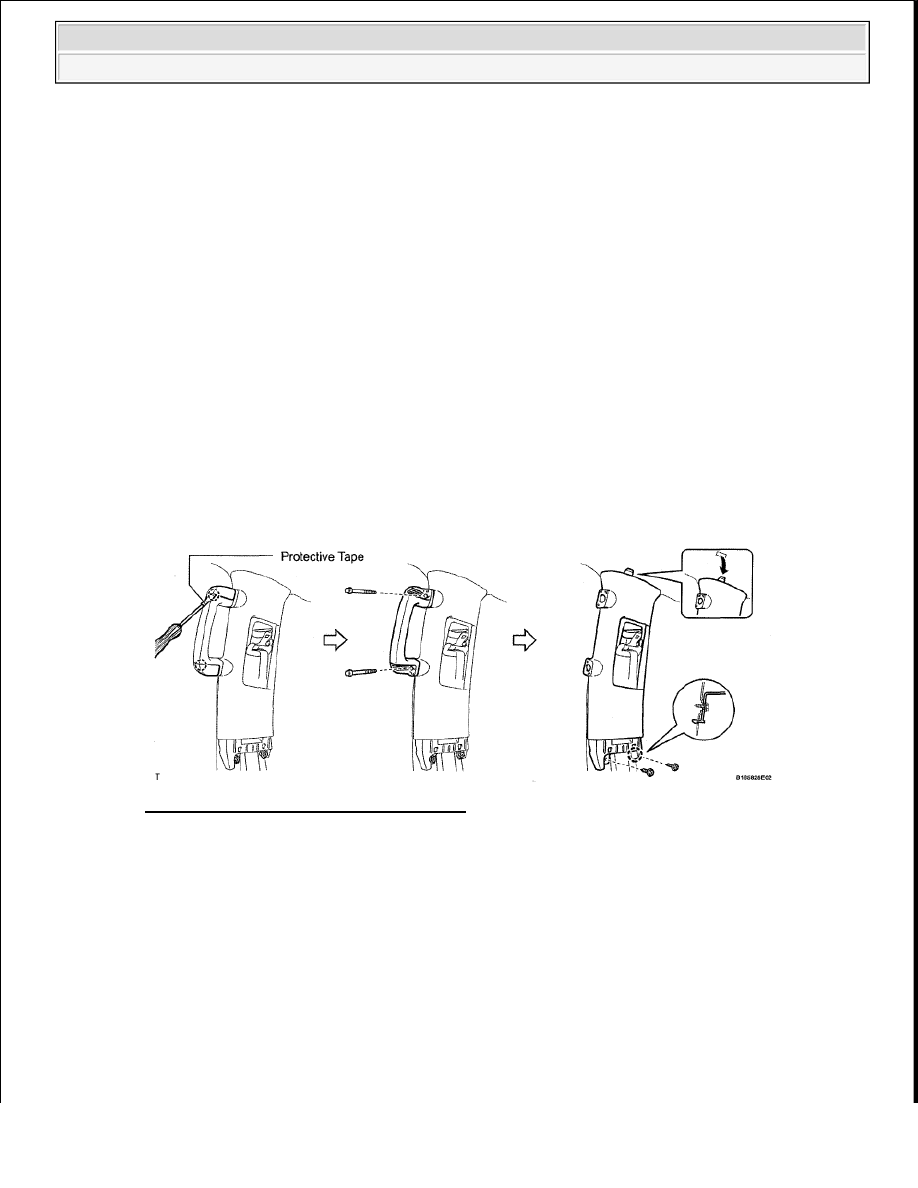

Fig. 83: Identifying Center Pillar Garnish
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE CENTER PILLAR GARNISH RH

HINT:

Use the same procedures described for the LH side.

24. REMOVE FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY LH

a. Detach the 6 claws of the plate, and slide the plate in the direction of the arrow to remove it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































Fig. 84: Identifying Front Shoulder Belt Anchor Plate Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE FRONT SHOULDER BELT ANCHOR PLATE SUB-ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

26. REMOVE BACK PANEL TRIM RH

a. Remove the package holder net hook.

b. Detach the 8 clips and remove the back panel trim.

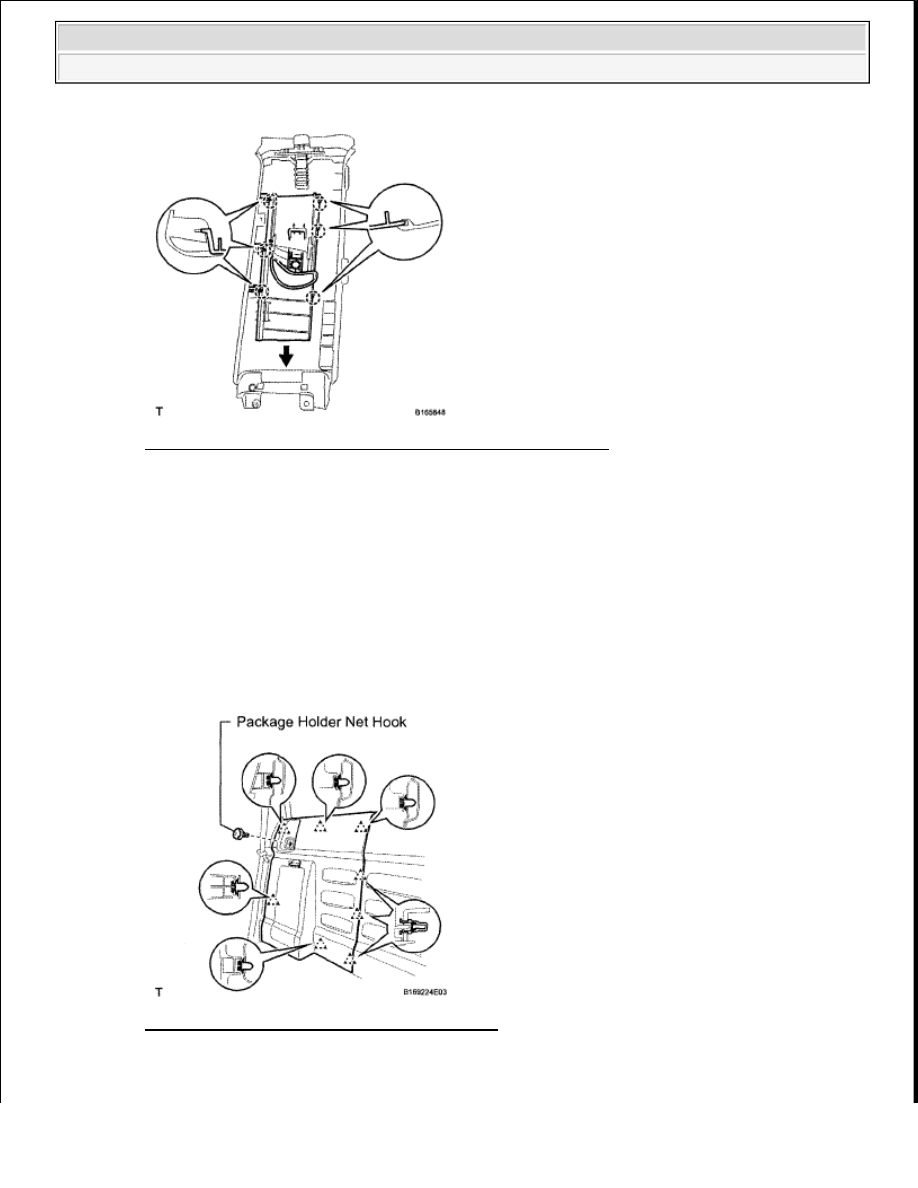

Fig. 85: Identifying Package Holder Net Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE BACK PANEL TRIM LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Interior - Tundra































a. Remove the package holder net hook.

b. Detach the 8 clips and remove the back panel trim.

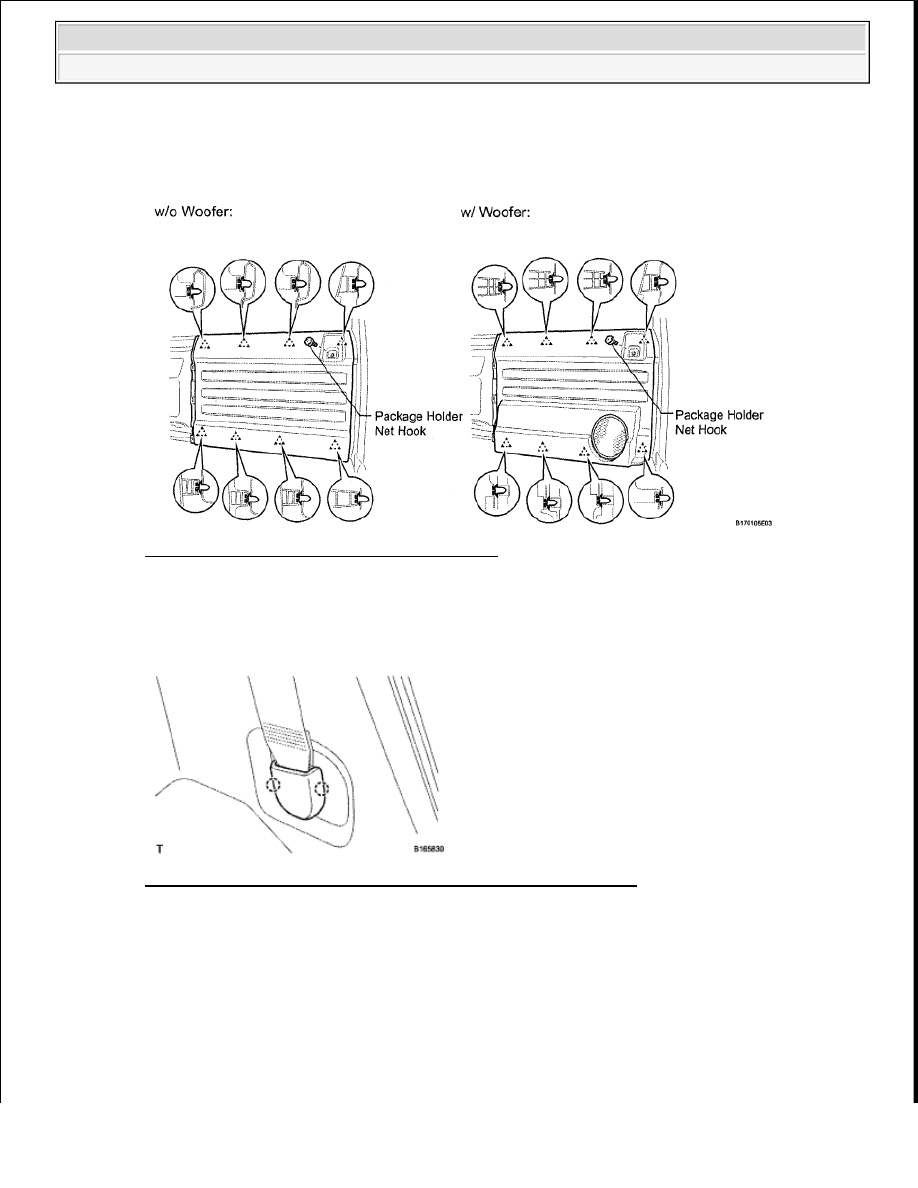

Fig. 86: Identifying Package Holder Net Hook
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE LOWER QUARTER TRIM PANEL ASSEMBLY LH

a. Detach the 2 claws and remove the cover.

Fig. 87: Identifying Lower Quarter Trim Panel Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the bolt and outer lap belt anchor.
