The procedures listed below are for the LH side.

1. REMOVE FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See DISASSEMBLY )

2. REMOVE FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window) (See

DISASSEMBLY )

3. REMOVE FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power

Window) (See DISASSEMBLY )

4. REMOVE FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See DISASSEMBLY )

5. REMOVE COURTESY LIGHT ASSEMBLY (w/ Power Window) (See DISASSEMBLY )

6. REMOVE FRONT DOOR ARMREST COVER LH

7. REMOVE FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See DISASSEMBLY )

8. REMOVE OUTER REAR VIEW MIRROR ASSEMBLY LH (See REMOVAL )

9. REMOVE FRONT REAR DOOR GUIDE BRACKET GARNISH LH

a. Detach the 2 claws and remove the garnish.

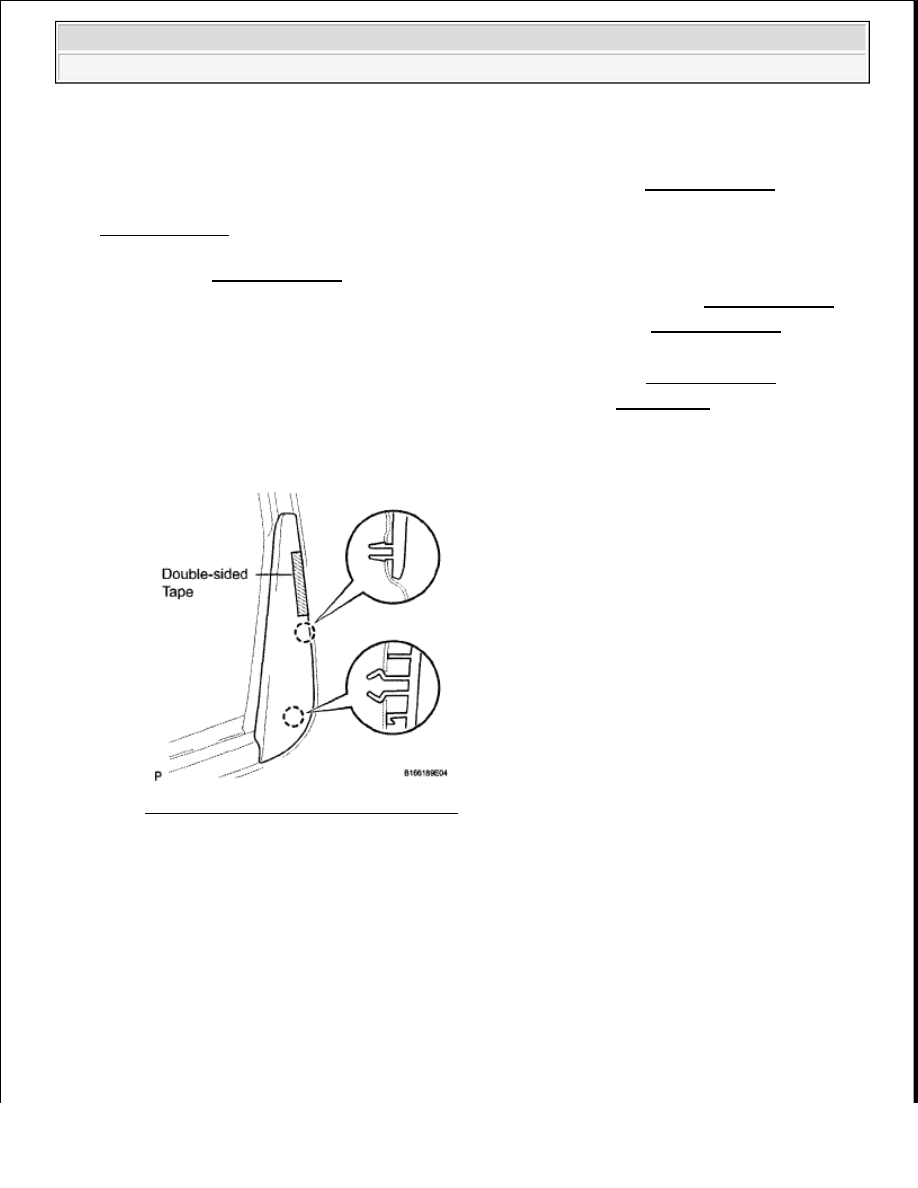

Fig. 151: Identifying Garnish And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH

a. Put protective tape around the weatherstrip outer.

b. Using a moulding remover, detach the claw and remove the weatherstrip.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































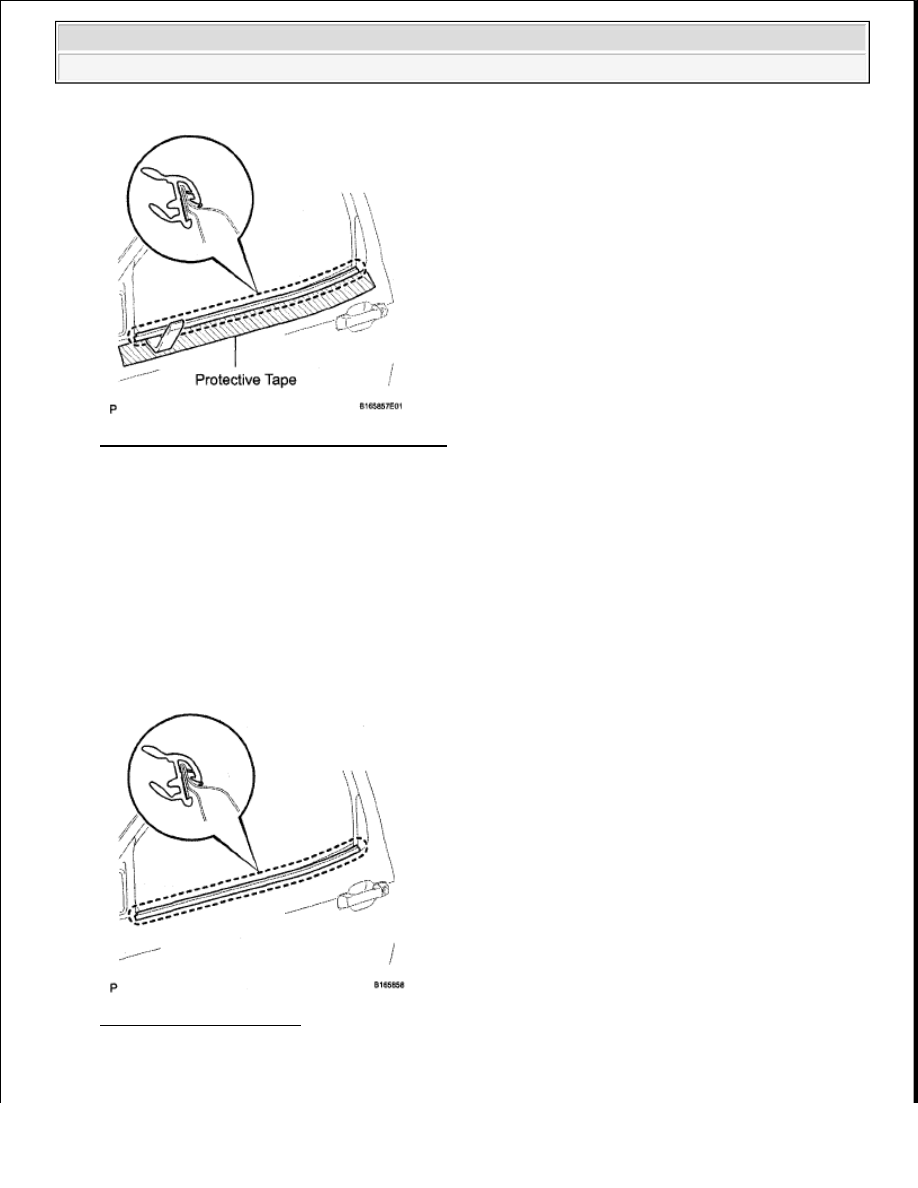

Fig. 152: Identifying Weatherstrip And Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.

1. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH

a. Attach the claw to install the weatherstrip.

Fig. 153: Identifying Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT REAR DOOR GUIDE BRACKET GARNISH LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































a. Clean the radiator front door surface.

1. Using a heat light, heat the front door surface.

2. Remove the double-sided tape from the front door.

3. Wipe off any tape adhesive residue with cleaner.

b. If reusing the garnish: Clean the garnish.

1. Remove the double-sided tape from the garnish.

2. Wipe off any tape adhesive residue with cleaner.

3. Apply new double-sided tape to the garnish, as shown in the illustration.

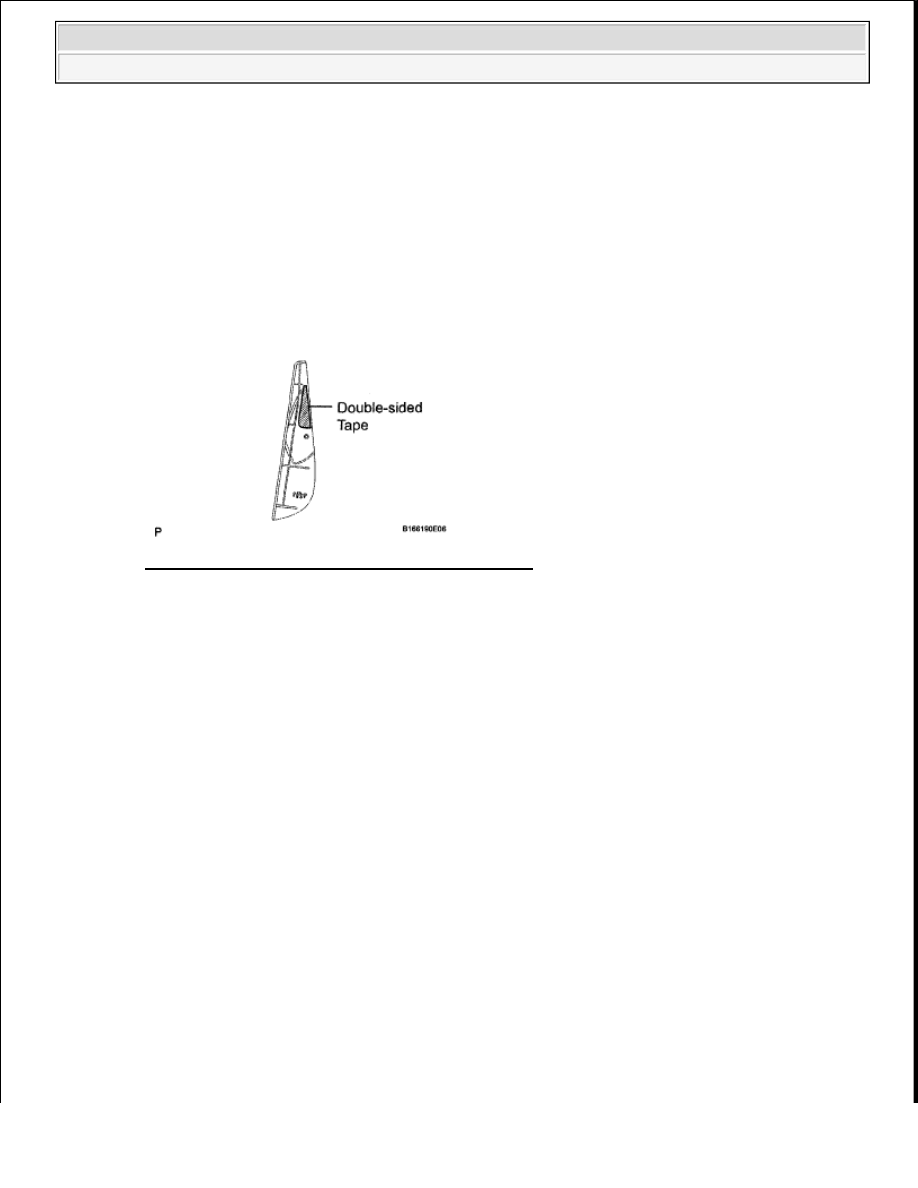

Fig. 154: Applying Double-Sided Tape To Garnish
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the garnish.

1. Remove the peeling paper from the face of the garnish.

HINT:

After removing the peeling paper, keep the exposed adhesive free from foreign matter.

2. Attach the 2 claws in the order shown in the illustration to install the garnish.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































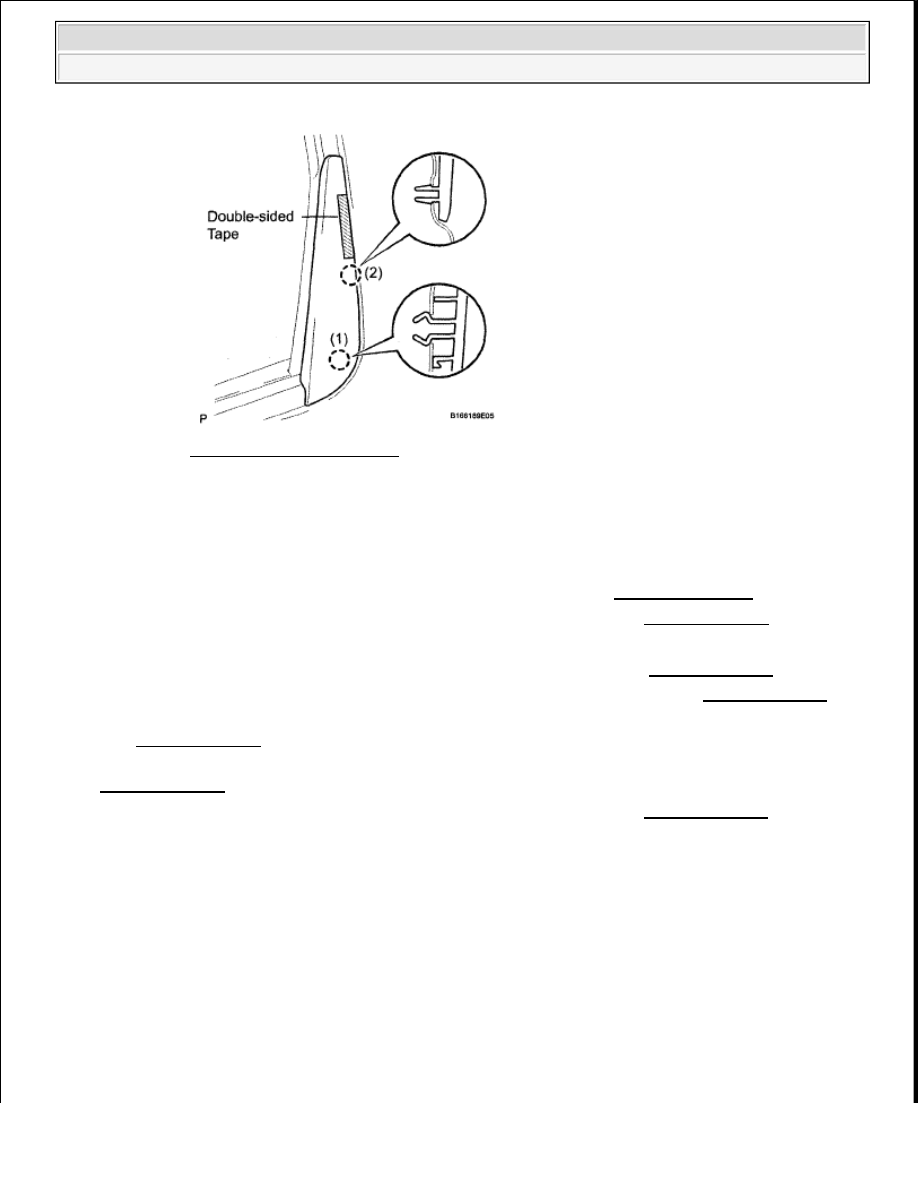

Fig. 155: Identifying Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Press the garnish firmly to install it.

3. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH (See INSTALLATION )

4. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

5. INSTALL FRONT DOOR ARMREST COVER LH

6. INSTALL COURTESY LIGHT ASSEMBLY (w/ Power Window) (See REASSEMBLY )

7. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH (See REASSEMBLY )

8. INSTALL FRONT DOOR WINDOW REGULATOR HANDLE ASSEMBLY (w/o Power Window)

(See REASSEMBLY )

9. INSTALL FRONT UPPER ARMREST BASE PANEL LH (w/ Power Window) (See

REASSEMBLY )

10. INSTALL FRONT DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )
