Toyota Tundra. Manual - part 838

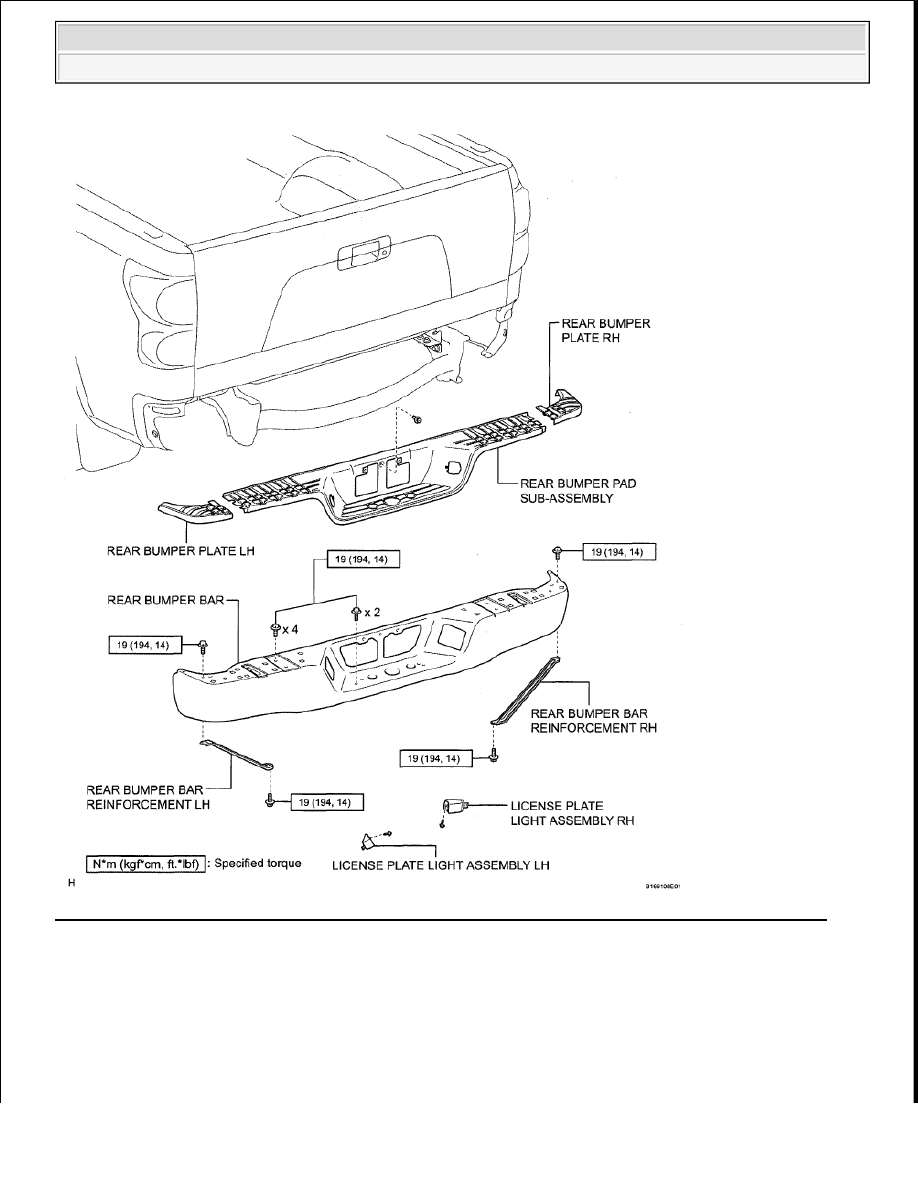

Fig. 96: Identifying Rear Bumper Components With Torque Specifications (For Steel Type Bumper)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

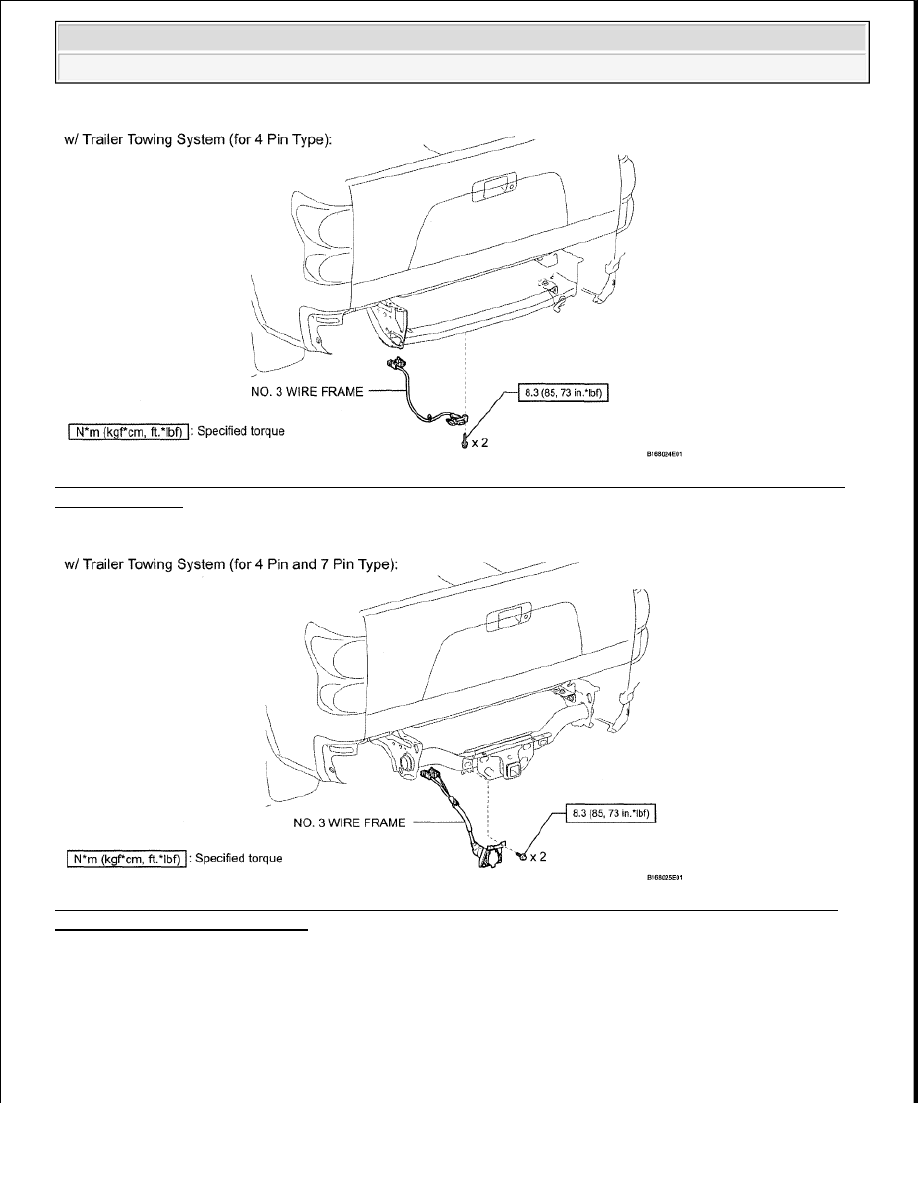

Fig. 97: Identifying Rear Bumper Components With Torque Specifications - W/Trailer Towing System
(For 4 Pin Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 98: Identifying Rear Bumper Components With Torque Specification - W/Trailer Towing System
(For 4 Pin Type And 7 Pin Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra

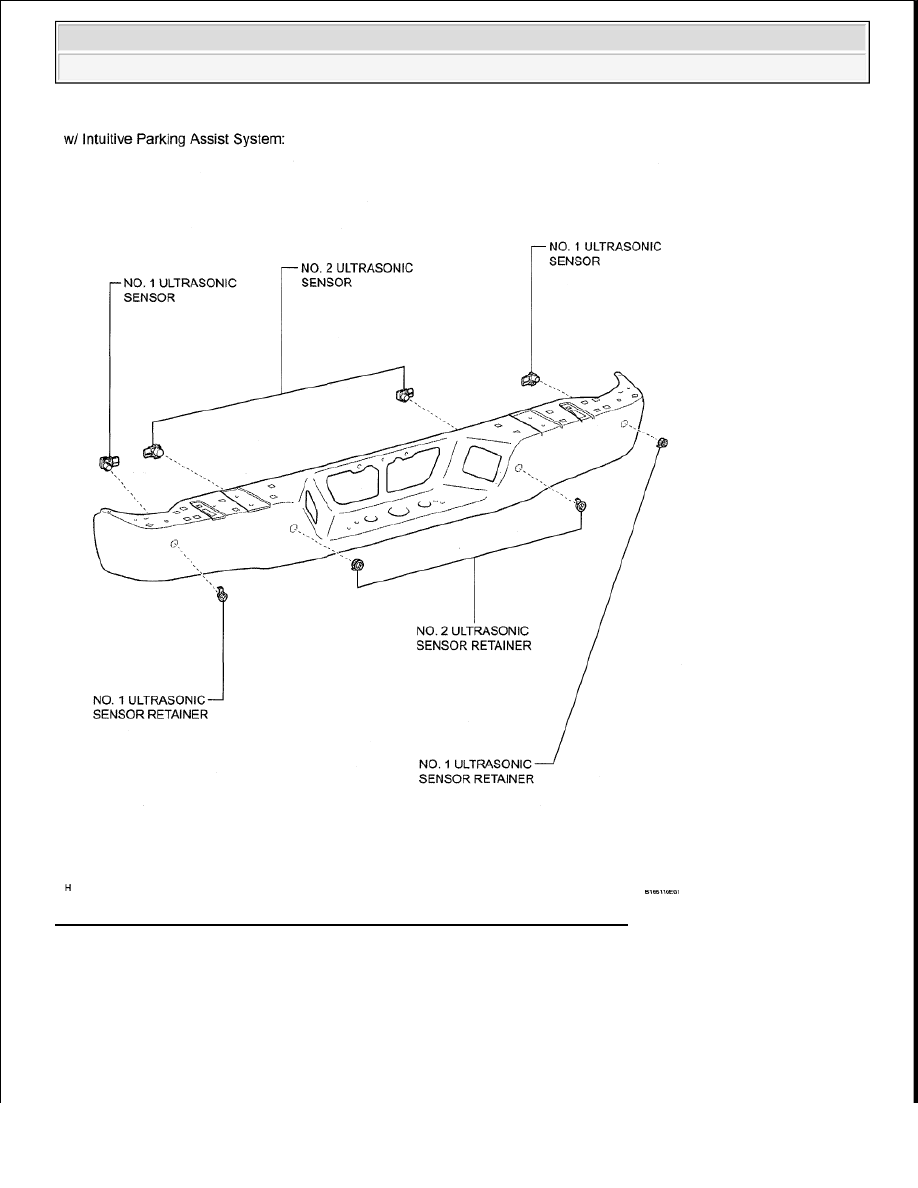

Fig. 99: Identifying Rear Bumper Components - W/Intuitive Assist System
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

NOTE:



Some systems need to be initialized after the cable is reconnected



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Exterior - Tundra































2. REMOVE LICENSE PLATE LIGHT ASSEMBLY LH

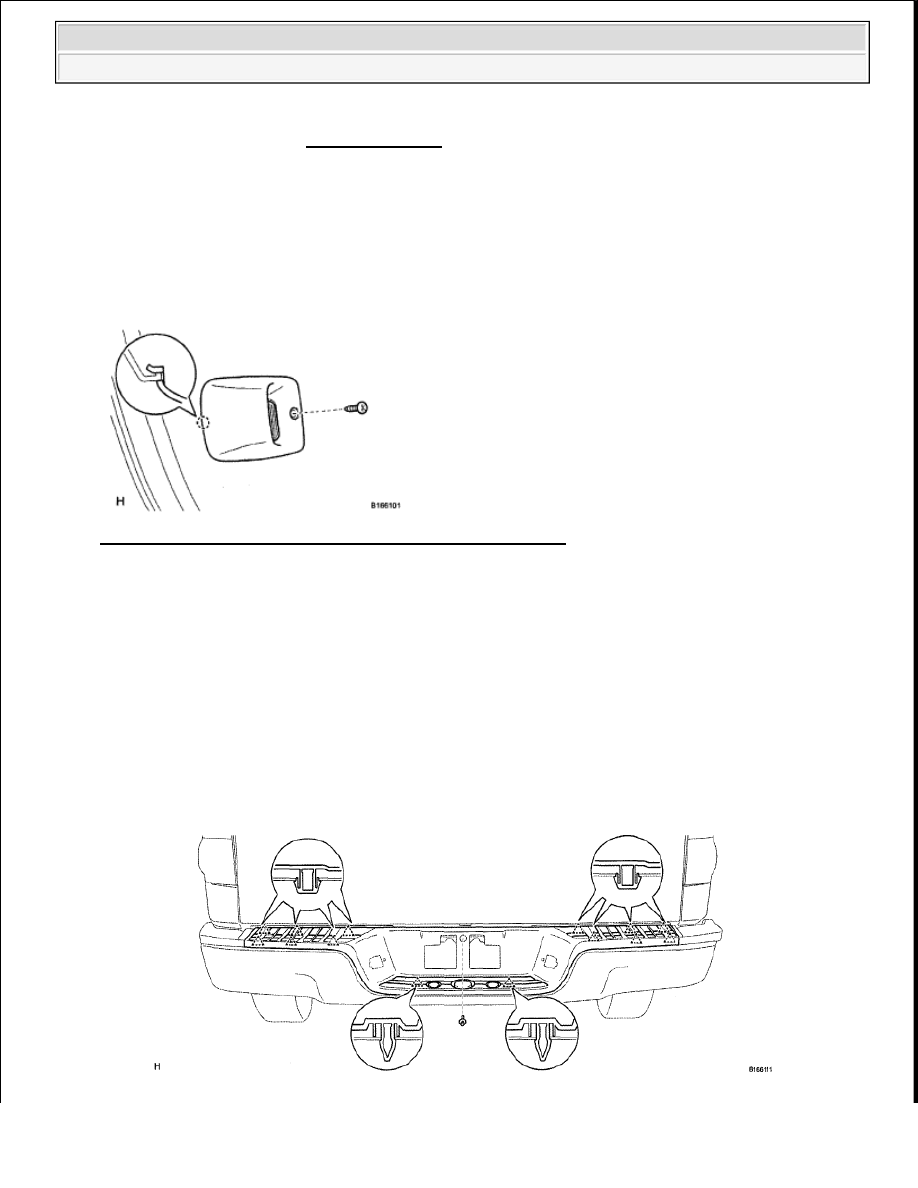

Fig. 100: Identifying Rear Bumper Cover Claws And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Remove the screw.

b. Detach the claw and remove the license plate light.

3. REMOVE LICENSE PLATE LIGHT ASSEMBLY RH

HINT:

Use the same procedures described for the LH side.

4. REMOVE REAR BUMPER PAD SUB-ASSEMBLY

a. Remove the clip.

(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.
