b. Install the door glass to the window regulator with the 2 bolts.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

18. INSTALL REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

a. Install the rear door rear lower window frame to the door panel with the 2 bolts.

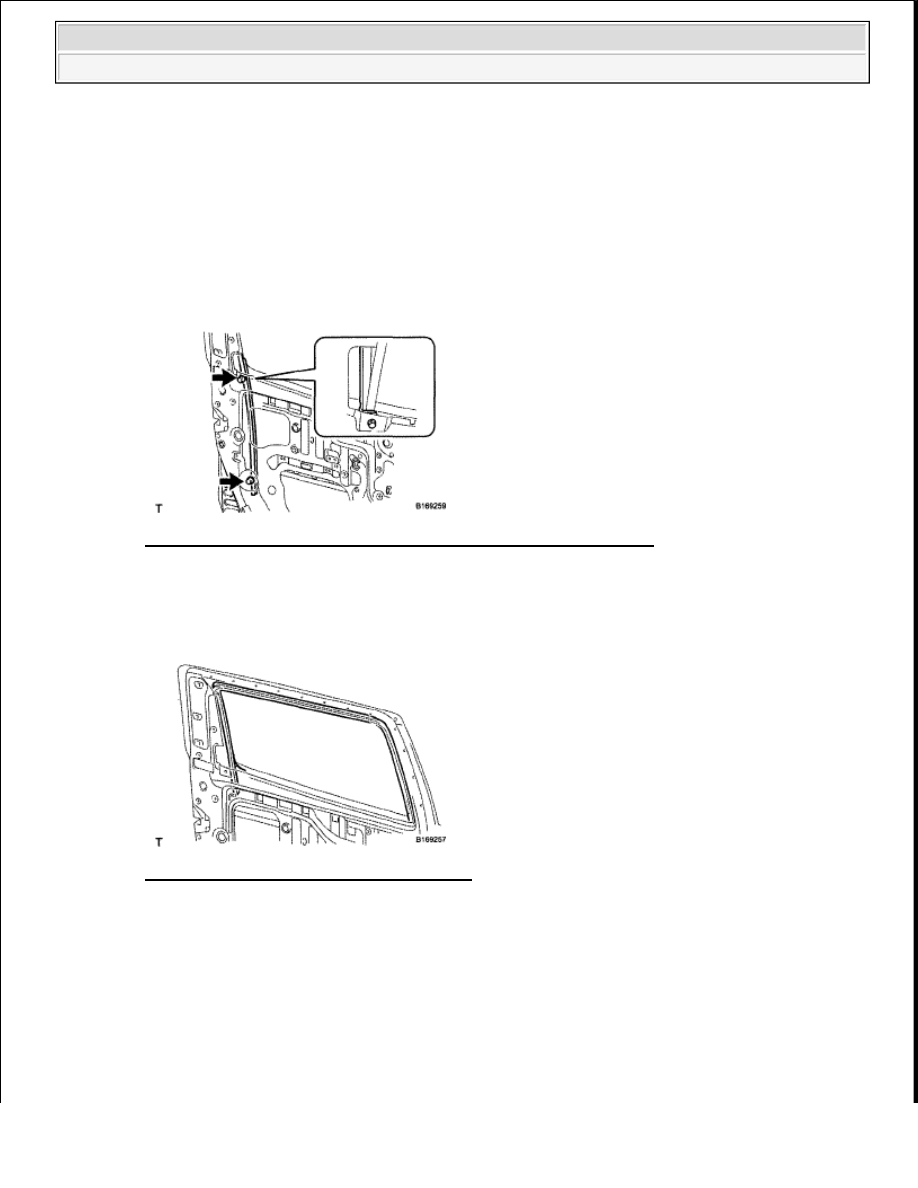

Fig. 341: Identifying Rear Door Rear Lower Window Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL REAR DOOR GLASS RUN LH

a. Install the rear door glass run.

Fig. 342: Identifying Rear Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL REAR DOOR SERVICE HOLE COVER LH

a. Attach the 5 clamps to install the rear door service hole cover.

NOTE:

Be careful not to damage the glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 343: Identifying Rear Door Service Hole Cover Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. INSTALL REAR SPEAKER ASSEMBLY (See INSTALLATION )

22. INSTALL REAR NO. 2 DOOR TRIM BRACKET

a. Install the bracket with the 2 screws.

Fig. 344: Identifying Rear No. 2 Door Trim Bracket Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. INSTALL REAR INNER DOOR GLASS WEATHERSTRIP LH

24. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH

a. Connect the 2 cables to the inside handle.

NOTE:



When installing the service hole cover, pull out the links
through the service hole cover.



There should be no wrinkles or folds after attaching the service
hole cover.



After attaching the service hole cover, check the sealing quality.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 345: Identifying Rear Door Trim Board Inside Handle Cables
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the inside handle's knob to the door trim board.

c. for 12 Speakers:

1. Connect the connector.

d. Attach the 10 clips to install the door trim board.

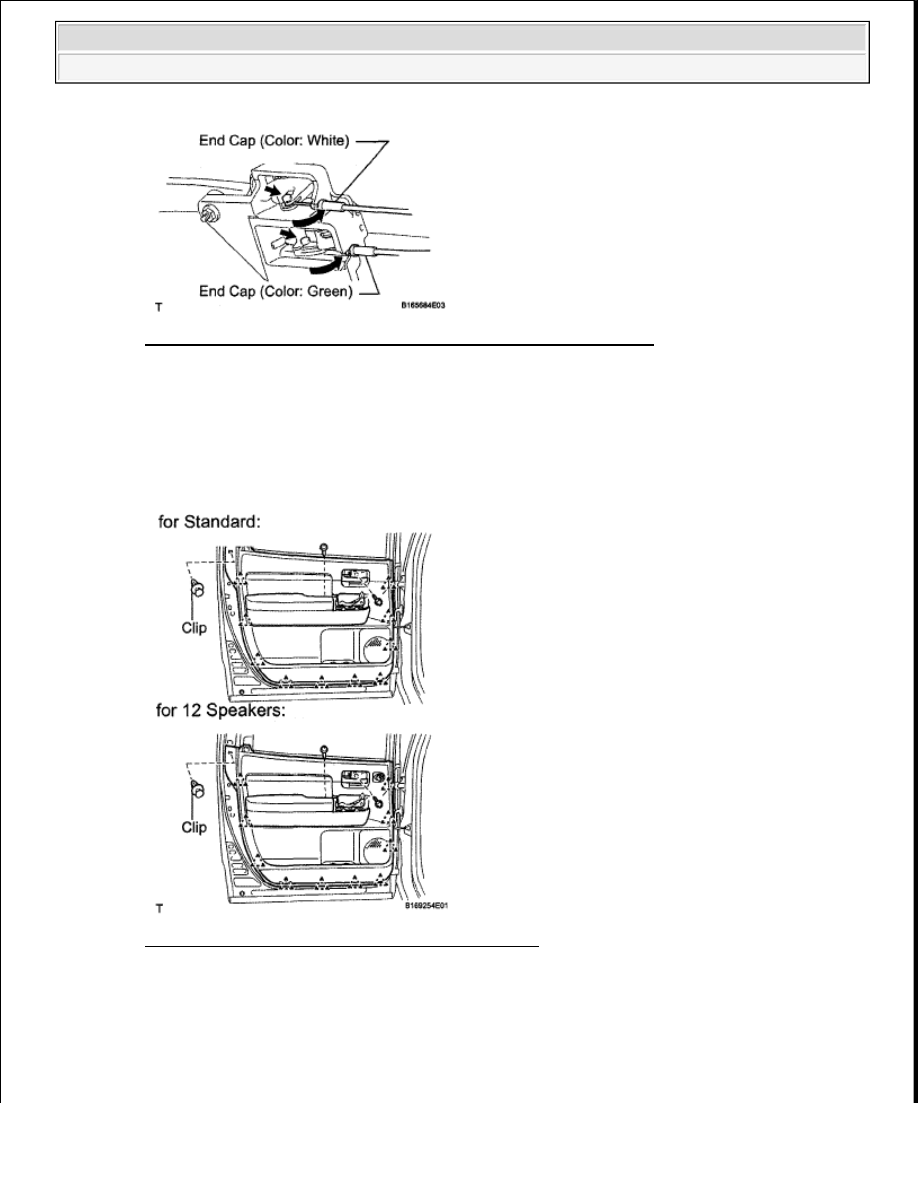

Fig. 346: Identifying Trim Board Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Install the inside handle and door trim board to the door trim panel with the screw.

f. Install the door trim board to the door panel with the screw.

g. Install the clip.

25. INSTALL REAR DOOR ARMREST COVER LH



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































26. INSTALL COURTESY LIGHT ASSEMBLY

a. Connect the connector.

b. Attach the claw to install the courtesy light.

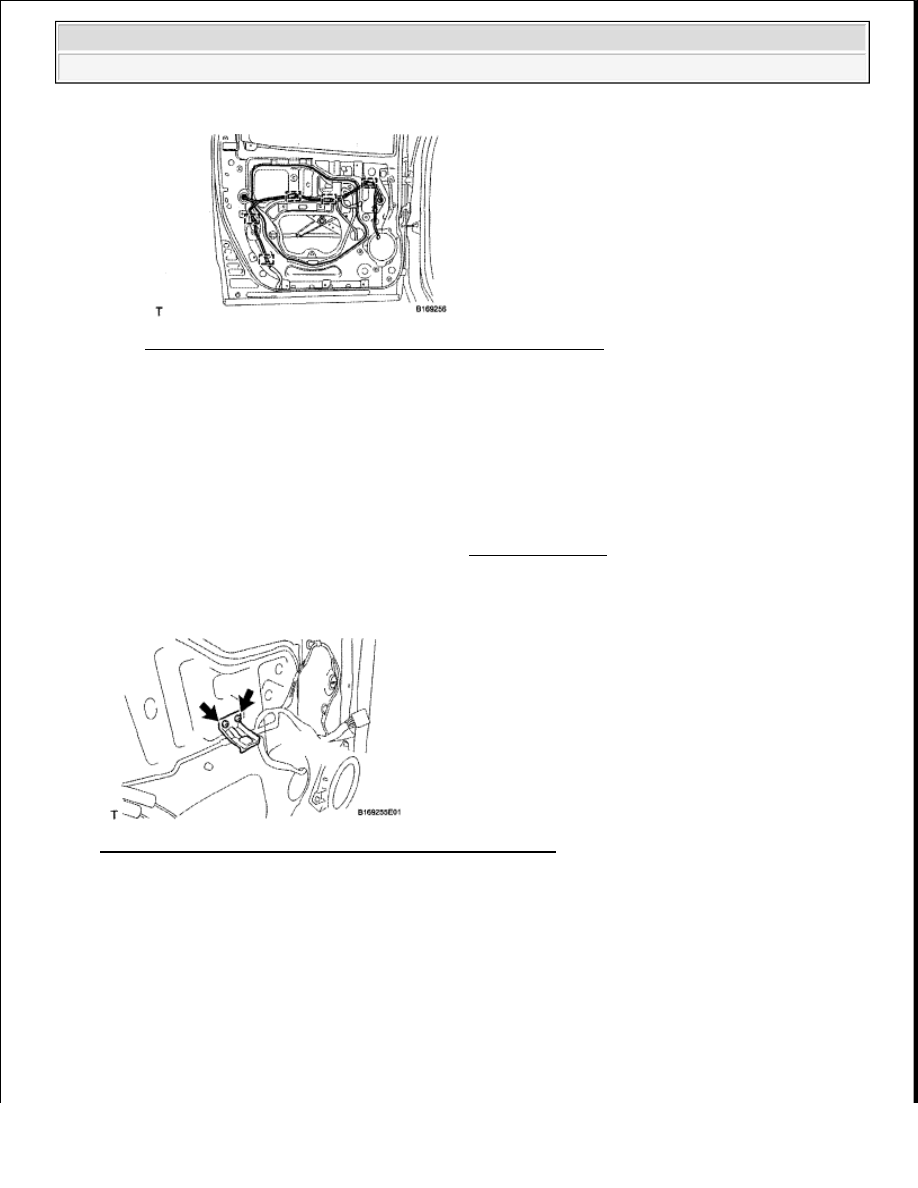

Fig. 347: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. INSTALL REAR DOOR FRAME GARNISH LH

a. Attach the 5 clips to install the rear door frame garnish.

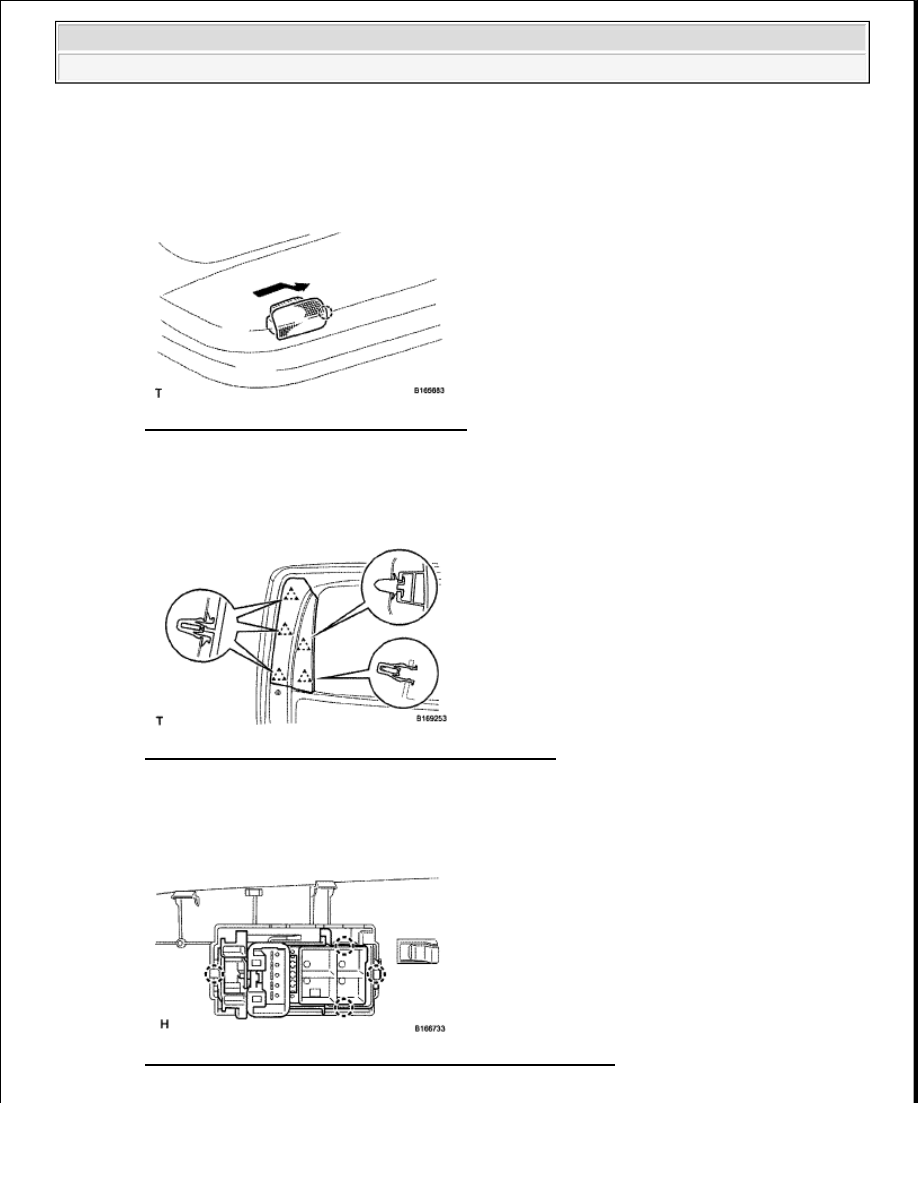

Fig. 348: Identifying Rear Door Frame Garnish Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Attach the 4 claws to install the regulator switch.

Fig. 349: Identifying Power Window Regulator Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
