8. REMOVE REAR INNER DOOR GLASS WEATHERSTRIP LH

9. REMOVE REAR NO. 2 DOOR TRIM BRACKET

a. Remove the 2 screws and bracket.

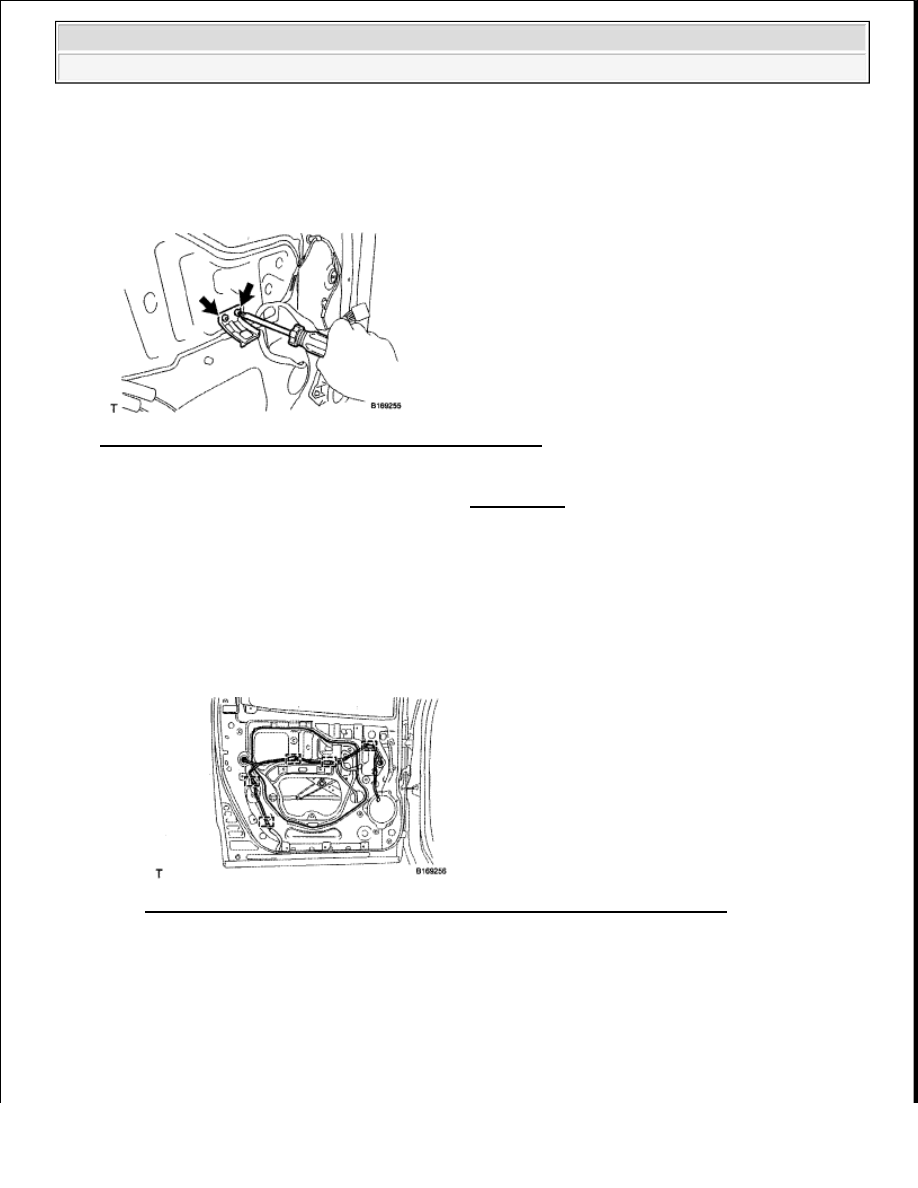

Fig. 302: Removing Rear Door Trim Screws And Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. REMOVE REAR SPEAKER ASSEMBLY (See REMOVAL )

11. REMOVE REAR DOOR SERVICE HOLE COVER LH

a. Disconnect the connector and 5 clamps.

b. Remove the rear door service hole cover.

HINT:

Remove the remaining tape on the door.

Fig. 303: Identifying Rear Door Service Hole Cover Connector And Clamps
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. REMOVE REAR DOOR GLASS RUN LH

a. Remove the rear door glass run.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































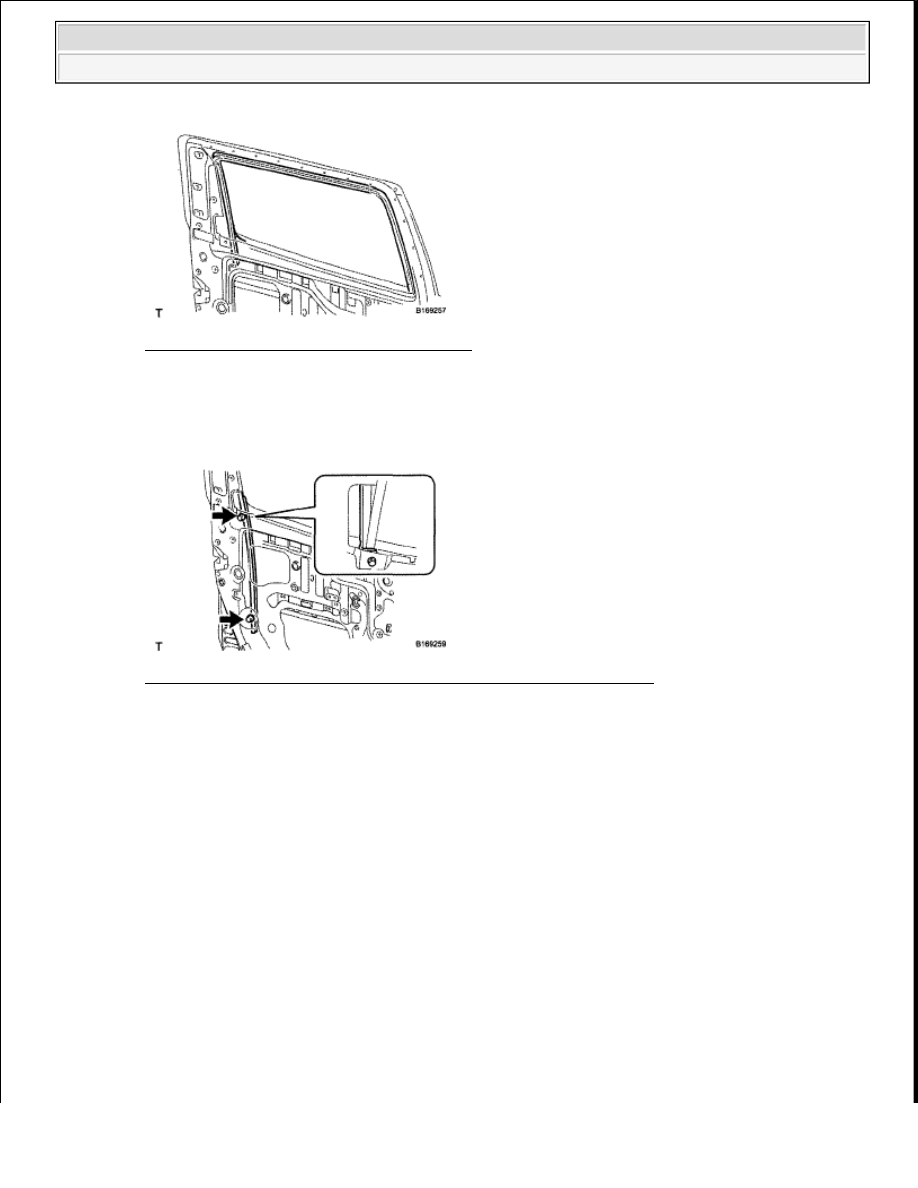

Fig. 304: Identifying Rear Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. REMOVE REAR DOOR REAR LOWER WINDOW FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and rear door rear lower window frame.

Fig. 305: Identifying Rear Door Rear Lower Window Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

14. REMOVE REAR DOOR GLASS SUB-ASSEMBLY LH

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































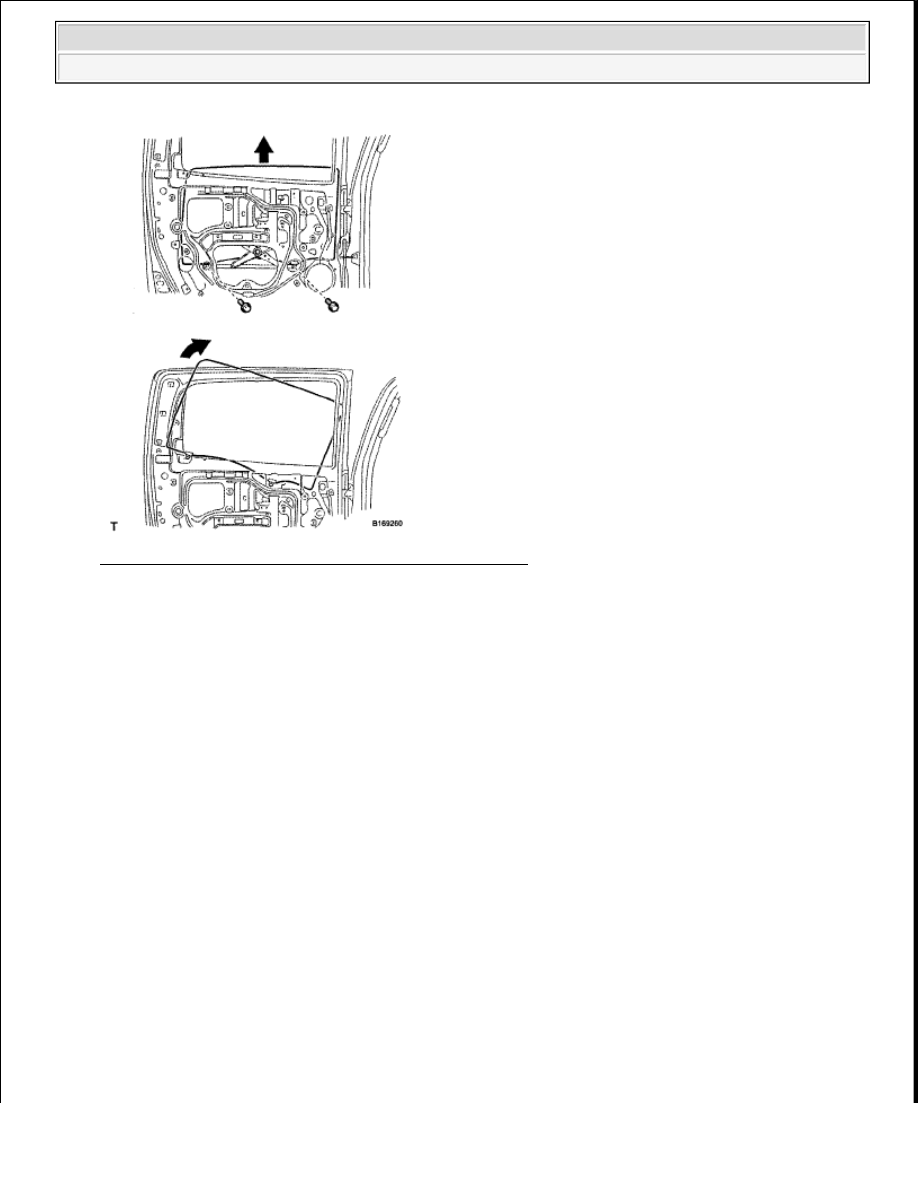

Fig. 306: Removing Rear Door Glass Sub-Assembly LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Temporarily install the power window regulator switch.

b. Move the door glass until the bolts appear in the service holes.

c. Remove the 2 bolts.

d. Remove the rear door glass from the rear door window regulator as shown in the illustration.

e. Remove the power window regulator switch.

15. REMOVE REAR DOOR FRONT WINDOW GUIDE SUB-ASSEMBLY LH

a. Remove the 2 bolts and rear lower front door window guide.

NOTE:

Be careful when removing the bolts as the glass may fall and become
damaged.

NOTE:

Do not damage the door glass.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































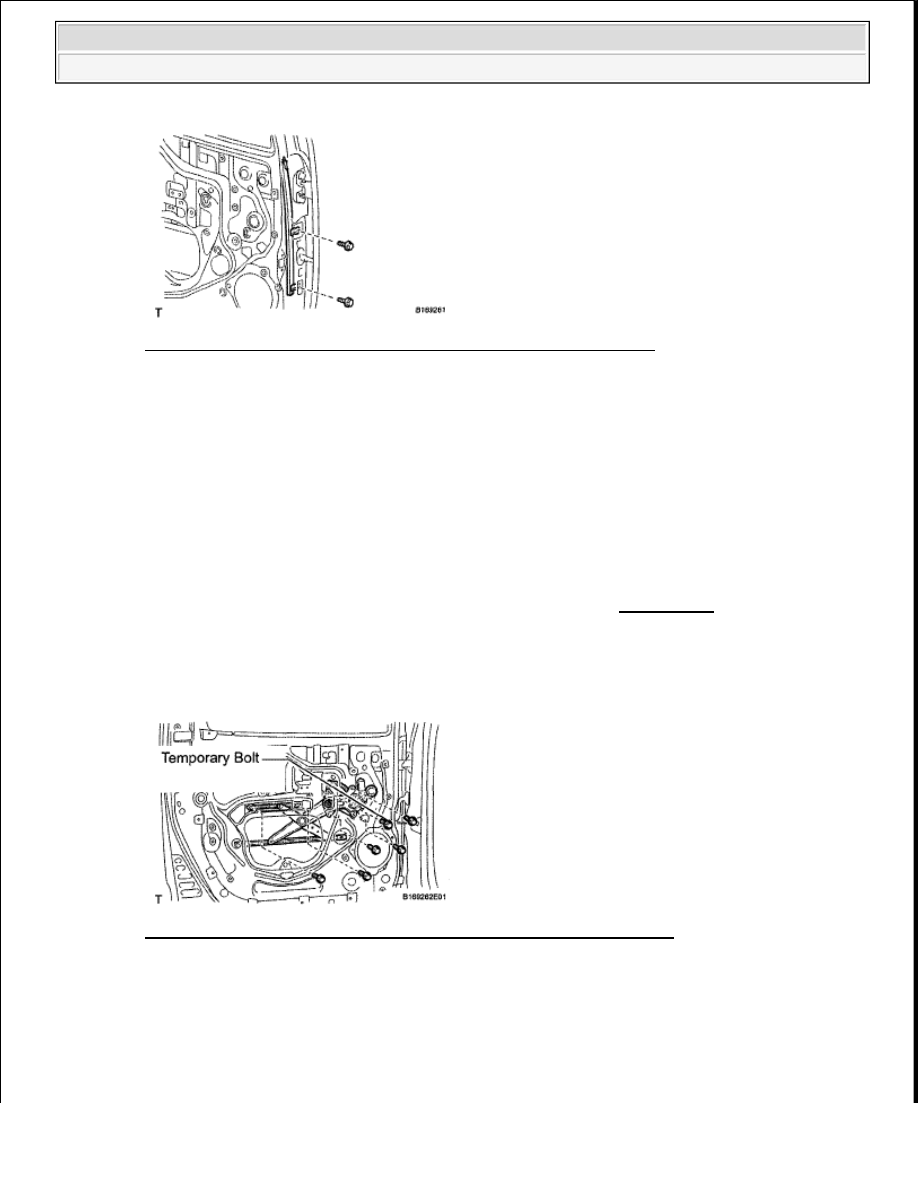

Fig. 307: Identifying Rear Lower Front Door Window Guide Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

16. REMOVE REAR NO. 2 DOOR GLASS RUN LH

a. Remove the rear door glass run from the rear front lower door window guide.

17. REMOVE REAR OUTER DOOR GLASS WEATHERSTRIP (See REMOVAL )

18. REMOVE REAR DOOR WINDOW REGULATOR SUB-ASSEMBLY LH

a. Disconnect the connector.

b. Loosen the temporary bolt.

Fig. 308: Identifying Front Door Window Regulator Temporary Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 5 bolts and window regulator.

d. Remove the window regulator through the service hole.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.

NOTE:

Do not remove the temporary bolt. If the temporary bolt is removed,
the front door window regulator may fall and become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
