d. Loosen the door's hinge bolts and adjust the door's position.

e. Tighten the door's hinge bolts after the adjustment.

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

f. Using a screwdriver, detach the 4 claws and remove the cover.

HINT:

Tape the screwdriver tip before use.

g. Adjust the striker position by slightly loosening the striker mounting screws with a T40 "TO RX"

socket and hitting the striker with a plastic-faced hammer.

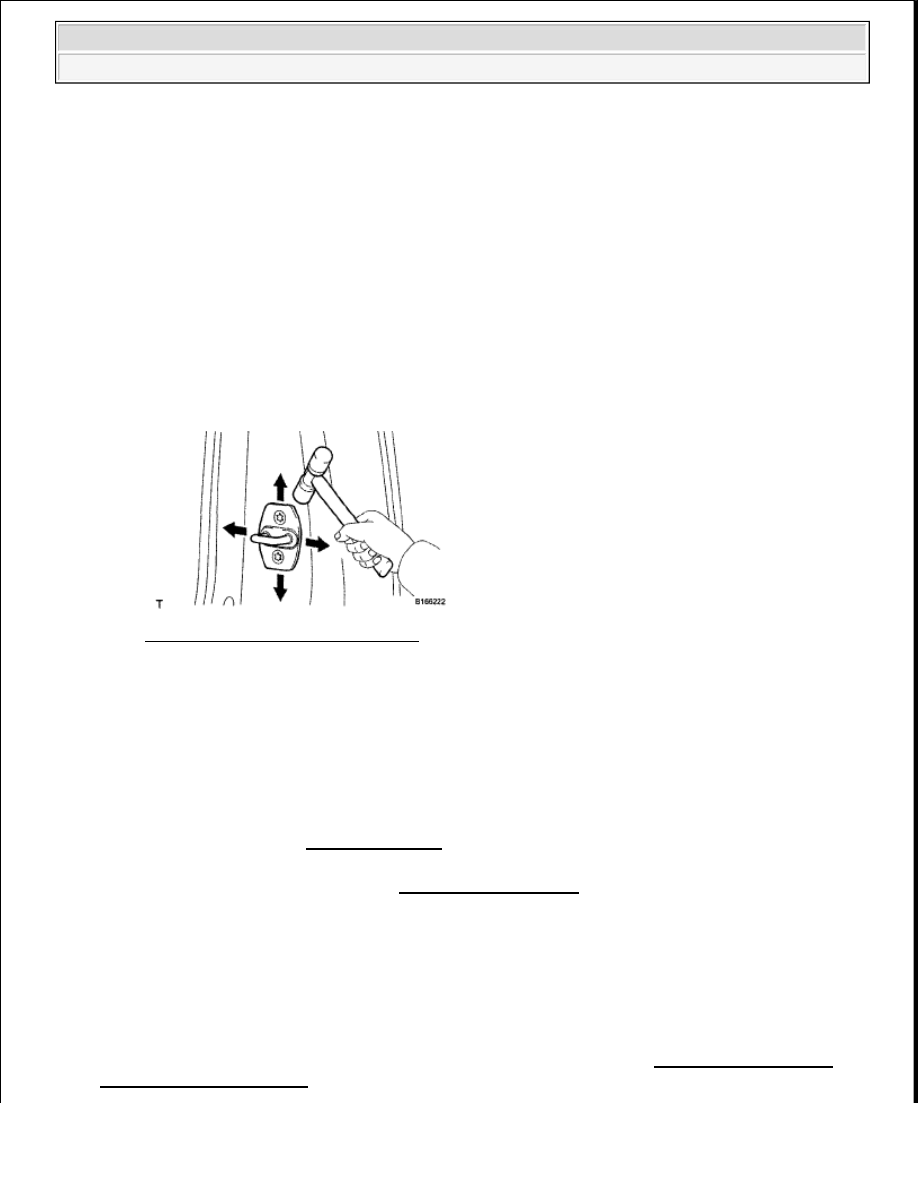

Fig. 265: Adjusting Striker Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Using a T40 "TORX" socket, tighten the striker mounting screws after the adjustment.

Torque: 23 N*m (235 kgf*cm, 17 ft.*lbf)

i. Connect the cable to the negative (-) battery terminal.

j. Inspect the SRS warning light (see DIAGNOSIS SYSTEM ).

REASSEMBLY

HINT:



Use the same procedures for the RH side and LH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

NOTE:

Some systems need to be initialized after the cable is reconnected
(see INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































1. INSTALL REAR DOOR WEATHERSTRIP LH

a. Attach the 34 clips to install the weatherstrip.

HINT:

If clips are damaged during installation, replace them.

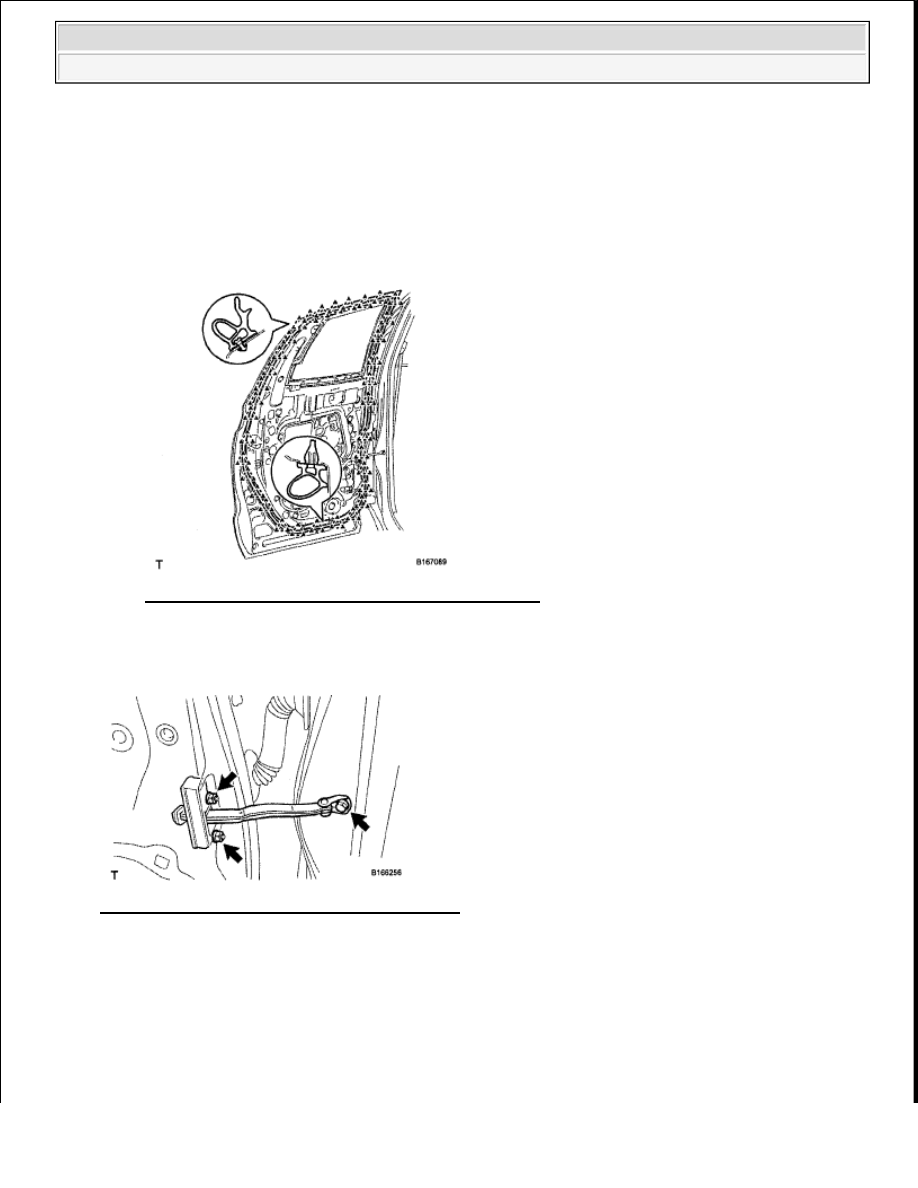

Fig. 266: Identifying Rear Door Weatherstrip Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR DOOR CHECK ASSEMBLY LH

Fig. 267: Identifying Bolt, Nuts Of Door Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Apply MP grease to the sliding areas of the door check.

b. Install the door check to the door panel with the 2 nuts.

Torque: 8.5 N*m (87 kgf*cm, 75 in.*lbf)

c. Apply adhesive to the threads of the bolt.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Adhesive: Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent

d. Install the bolt.

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

3. INSTALL REAR NO. 2 DOOR WEATHERSTRIP LH

a. Attach the 7 clips to install the weatherstrip.

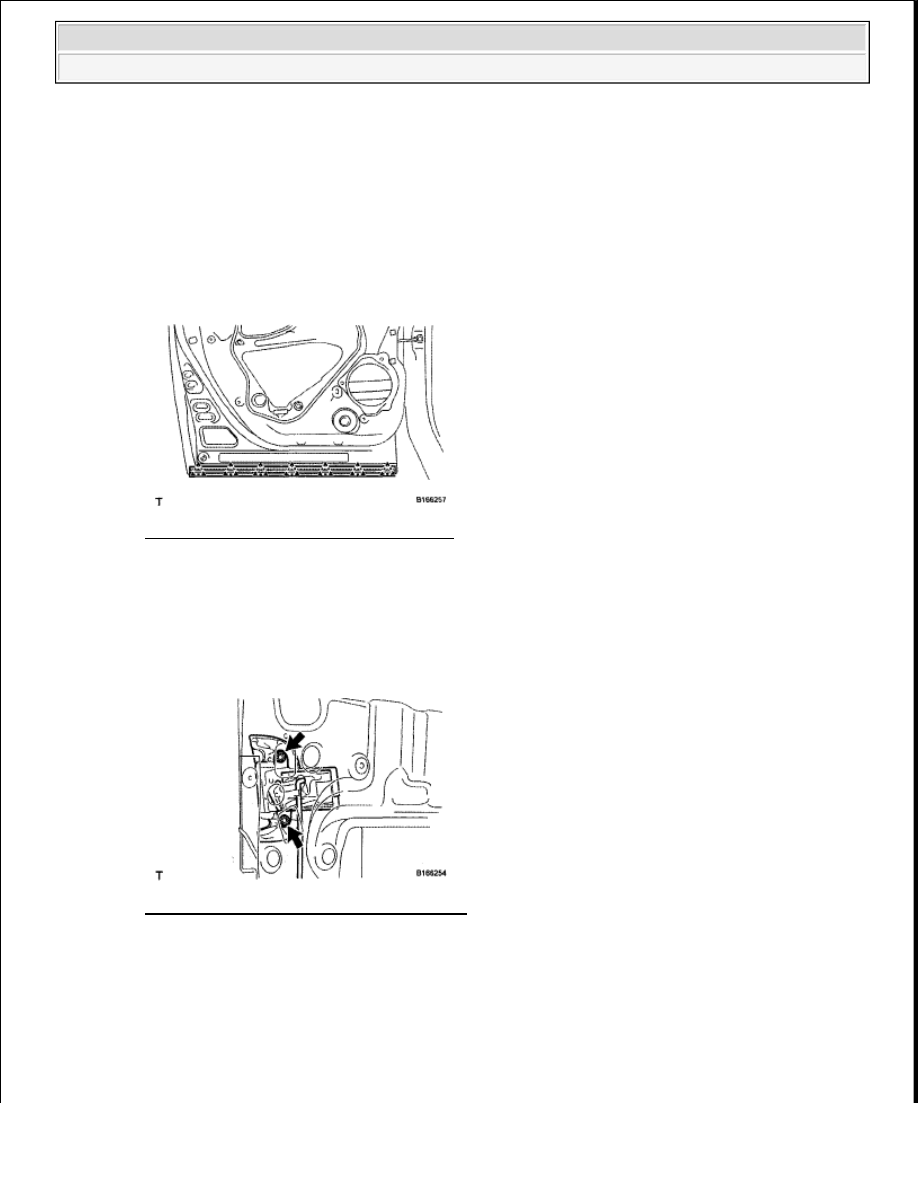

Fig. 268: Identifying Weatherstrip Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. INSTALL REAR DOOR OUTSIDE HANDLE ASSEMBLY LH

a. Install the rear door outside handle with the 2 nuts.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 269: Identifying Outside Handle Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the 2 hole plugs.

5. INSTALL REAR DOOR LOCK OPEN ROD LH

6. INSTALL REAR DOOR LOCK CHILD PROTECTION COVER LH

7. INSTALL REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH

a. Install the rear door inside locking cable.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































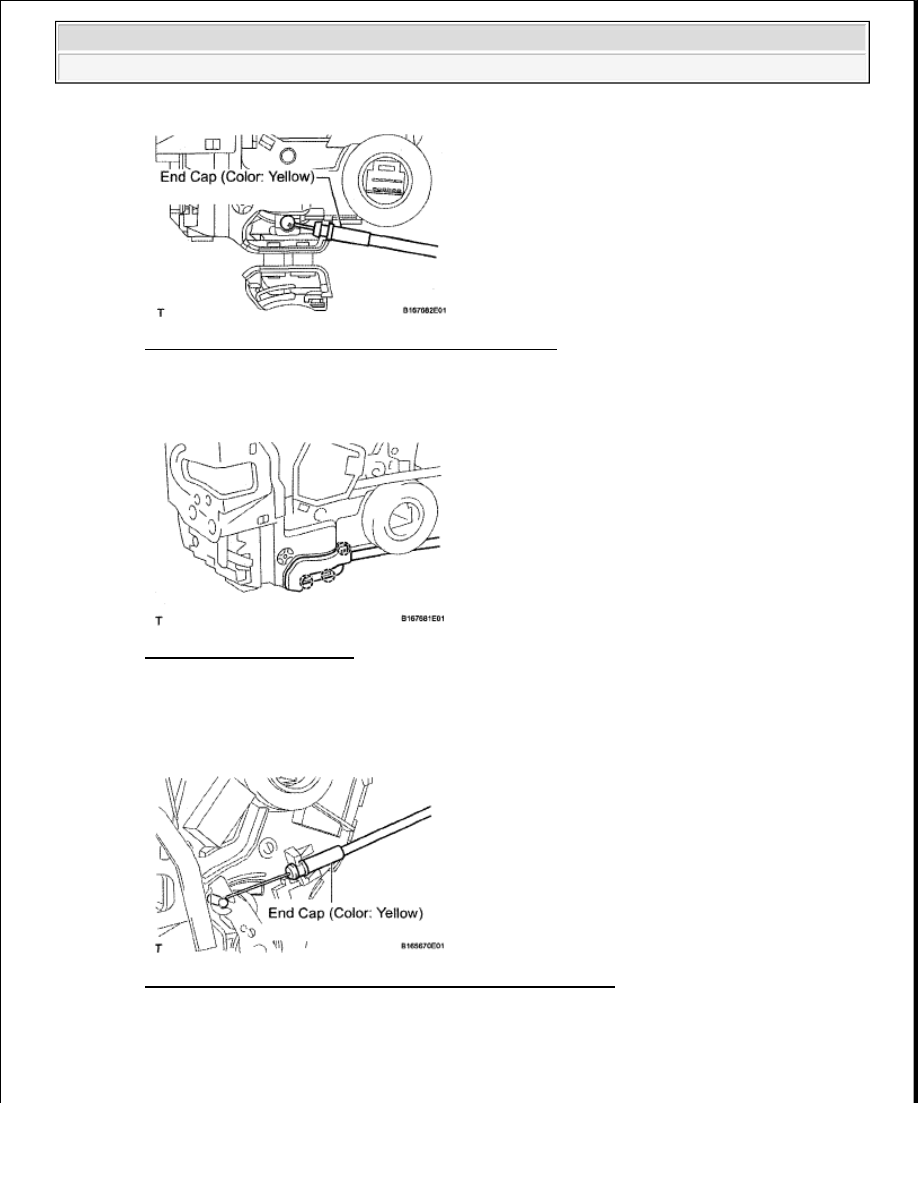

Fig. 270: Identifying Rear Door Inside Locking Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 3 claws.

Fig. 271: Identifying Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. INSTALL REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

a. Install the rear door lock remote control cable.

Fig. 272: Identifying Front Door Lock Remote Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL REAR DOOR LOCK ASSEMBLY LH

a. Apply MP grease to the sliding and rotating parts of the front door lock.
