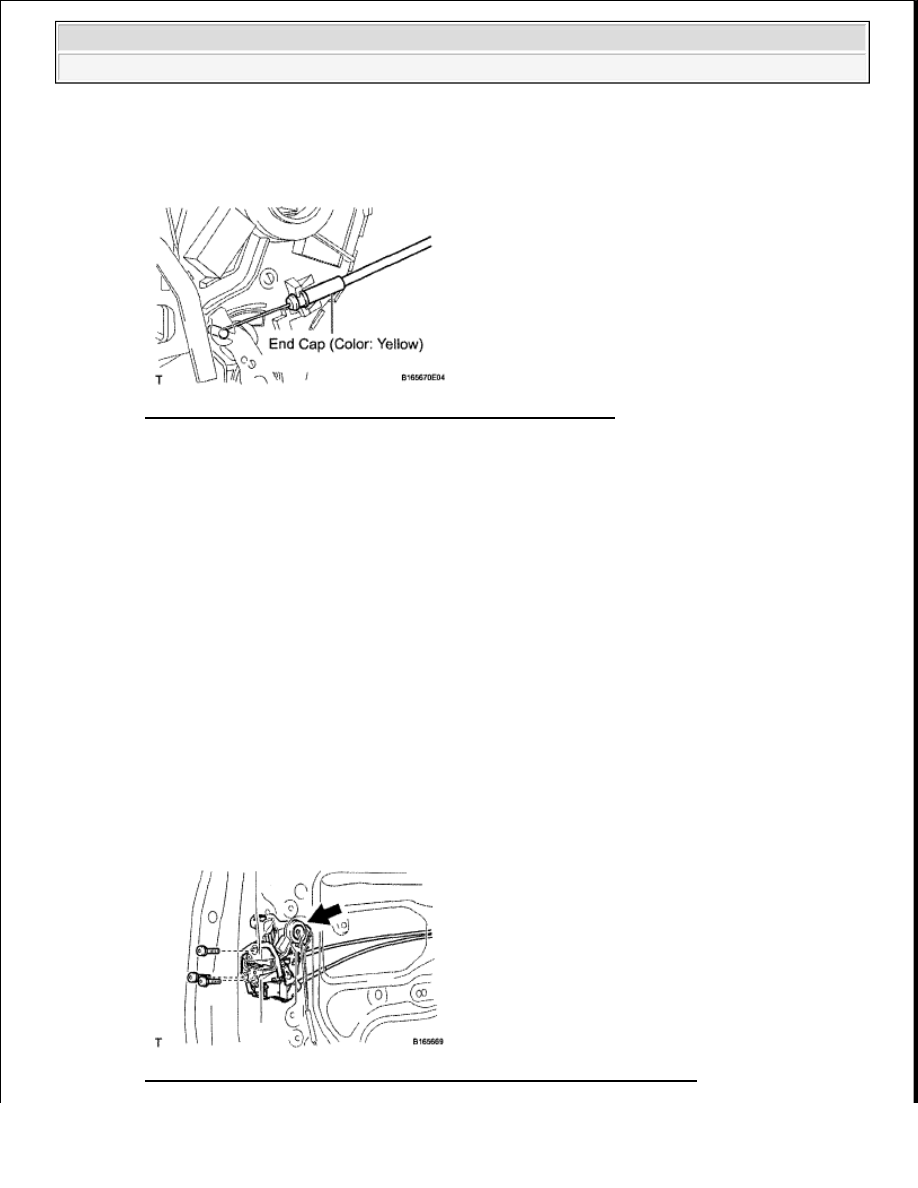

9. INSTALL FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

a. Install the front door lock remote control cable.

Fig. 212: Identifying Front Door Lock Remote Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. INSTALL FRONT DOOR LOCK ASSEMBLY LH (w/ Power Door Lock)

a. Apply MP grease to the sliding and rotating areas of the door lock.

b. Install a new door lock wire harness packing to the door lock.

c. Using a T30 "TORX" wrench, install the door lock with the 3 screws.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

d. Connect the door lock connector.

Fig. 213: Identifying Front Door Lock Assembly Connector And Screws

NOTE:



When reusing a door lock that has been removed, replace the
packing in the connecting part with new packing.



Be careful that no grease or dirt sticks to the packing surface in
the connecting part.



Reusing removed packing or using damaged packing will allow
water to penetrate through to the connecting part, resulting in a
malfunction of the door lock.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

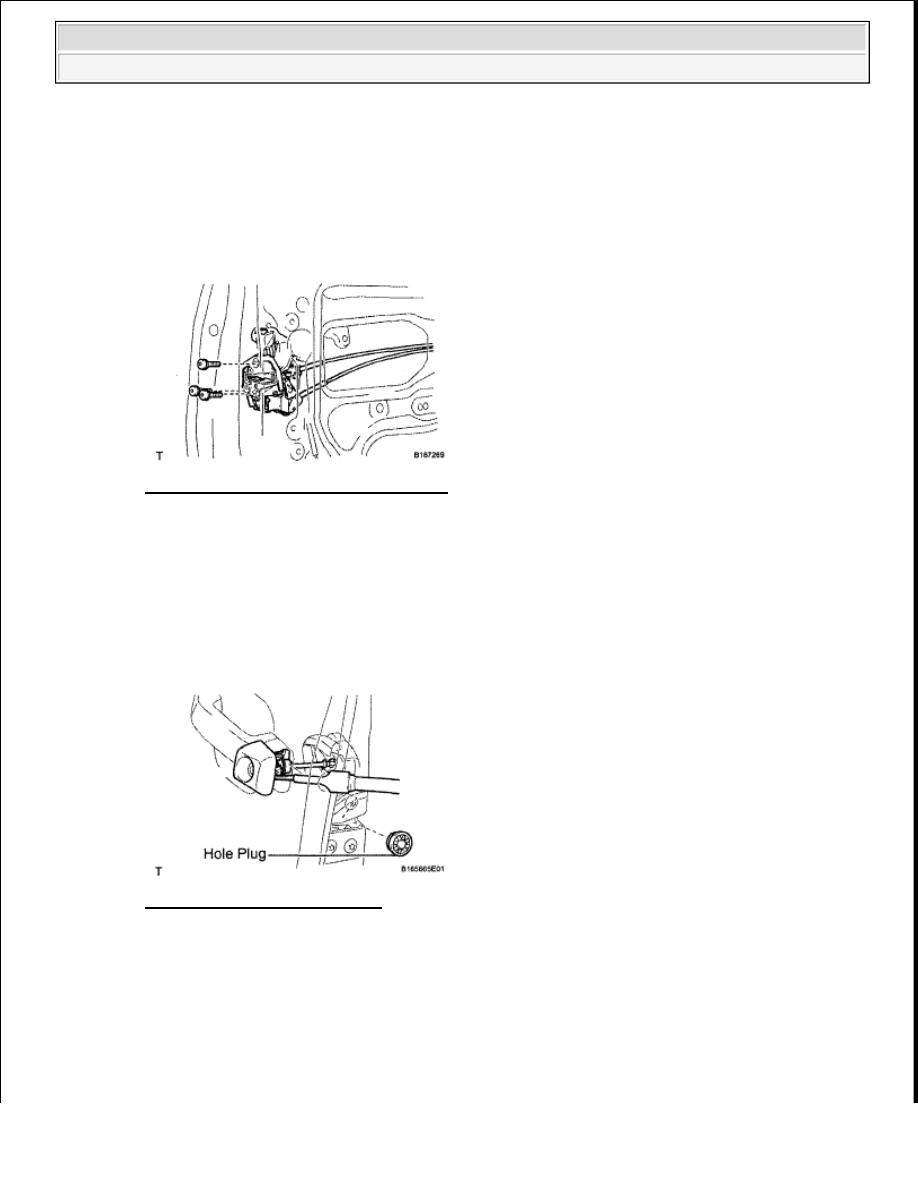

11. INSTALL FRONT DOOR LOCK ASSEMBLY LH (w/o Power Door Lock)

a. Using a T30 "TORX" wrench, install the door lock with the 3 screws.

Torque: 5.0 N*m (51 kgf*cm, 44 in.*lbf)

Fig. 214: Identifying Door Lock Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

12. INSTALL FRONT DOOR OUTSIDE HANDLE COVER LH

a. Using a T30 "TORX" socket, install the cover (with the door key cylinder) with the screw.

Torque: 4.0 N*m (41 kgf*cm, 35 in.*lbf)

b. Install the hole plug.

Fig. 215: Identifying Hole Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

13. INSTALL FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

a. Install the frame with the 2 bolts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

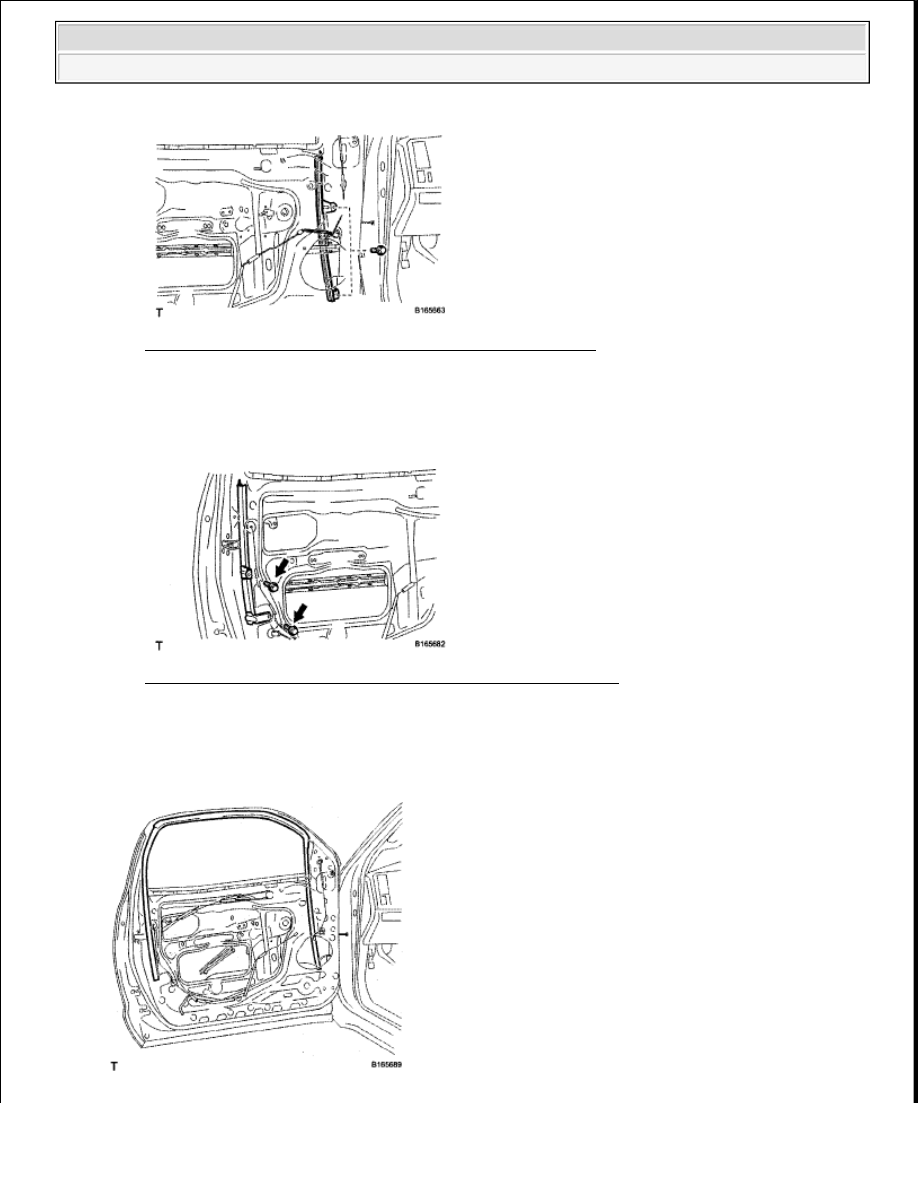

Fig. 216: Identifying Front Door Front Lower Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

14. INSTALL FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

a. Install the frame with the 2 bolts.

Fig. 217: Identifying Bolts On Front Door Rear Lower Frame
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

15. INSTALL FRONT DOOR GLASS RUN LH

a. Install the front door glass run.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 218: Identifying Front Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

16. INSTALL FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH (See

INSTALLATION )

17. INSTALL FRONT REAR DOOR GUIDE BRACKET GARNISH LH (See INSTALLATION )

18. INSTALL SIDE AIRBAG SENSOR ASSEMBLY LH

a. Install the side airbag sensor with the bolt.

Torque: 9.0 N*m (92 kgf*cm, 80 in.*lbf)

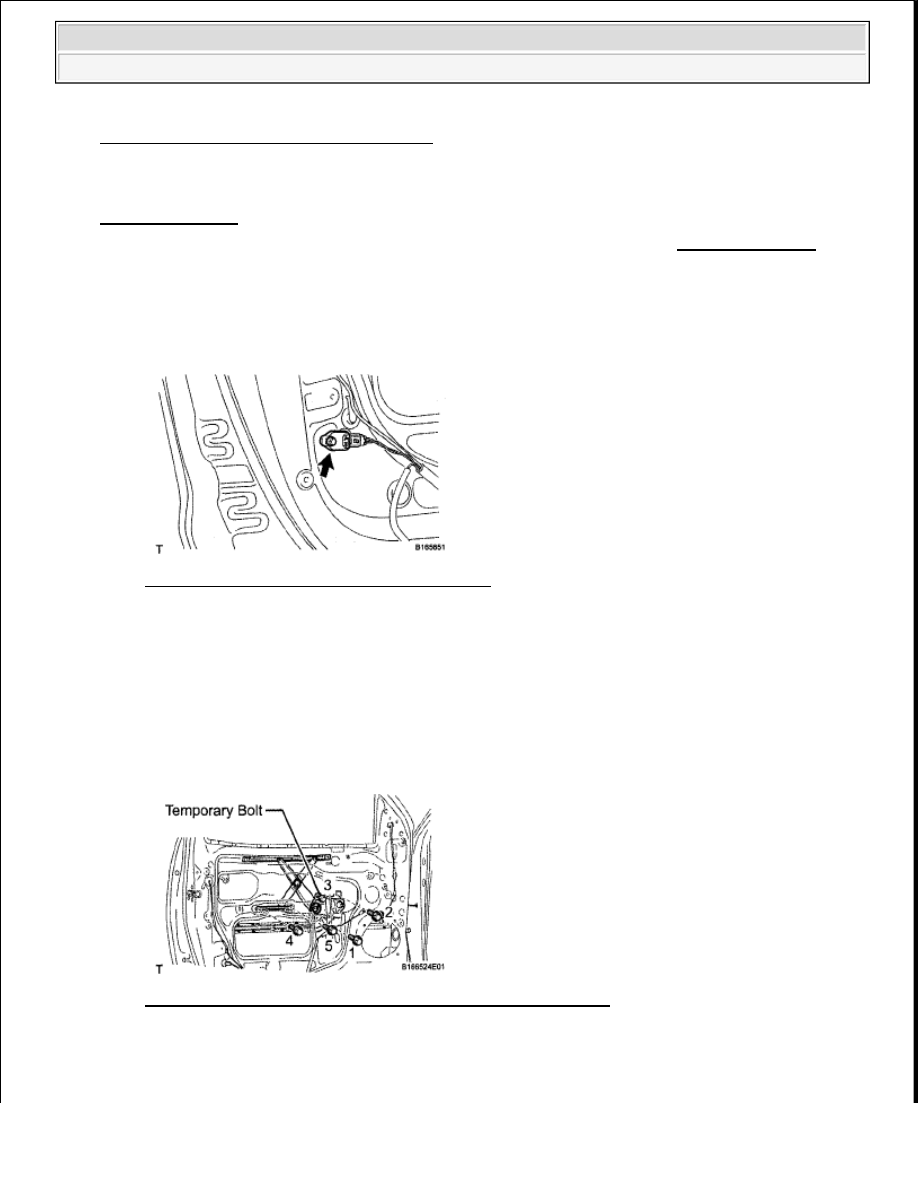

Fig. 219: Identifying Side Airbag Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. INSTALL FRONT DOOR WINDOW REGULATOR SUB-ASSEMBLY LH (w/o Power Window)

a. Apply MP grease to the sliding and rotating areas of the window regulator.

b. Loosely install the temporary bolt onto the window regulator.

Fig. 220: Identifying Temporary Bolt On Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Insert the window regulator into the door panel. Use the temporary bolt to hang the window

regulator on the door panel.

NOTE:

Do not apply grease to the spring of the window regulator.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
