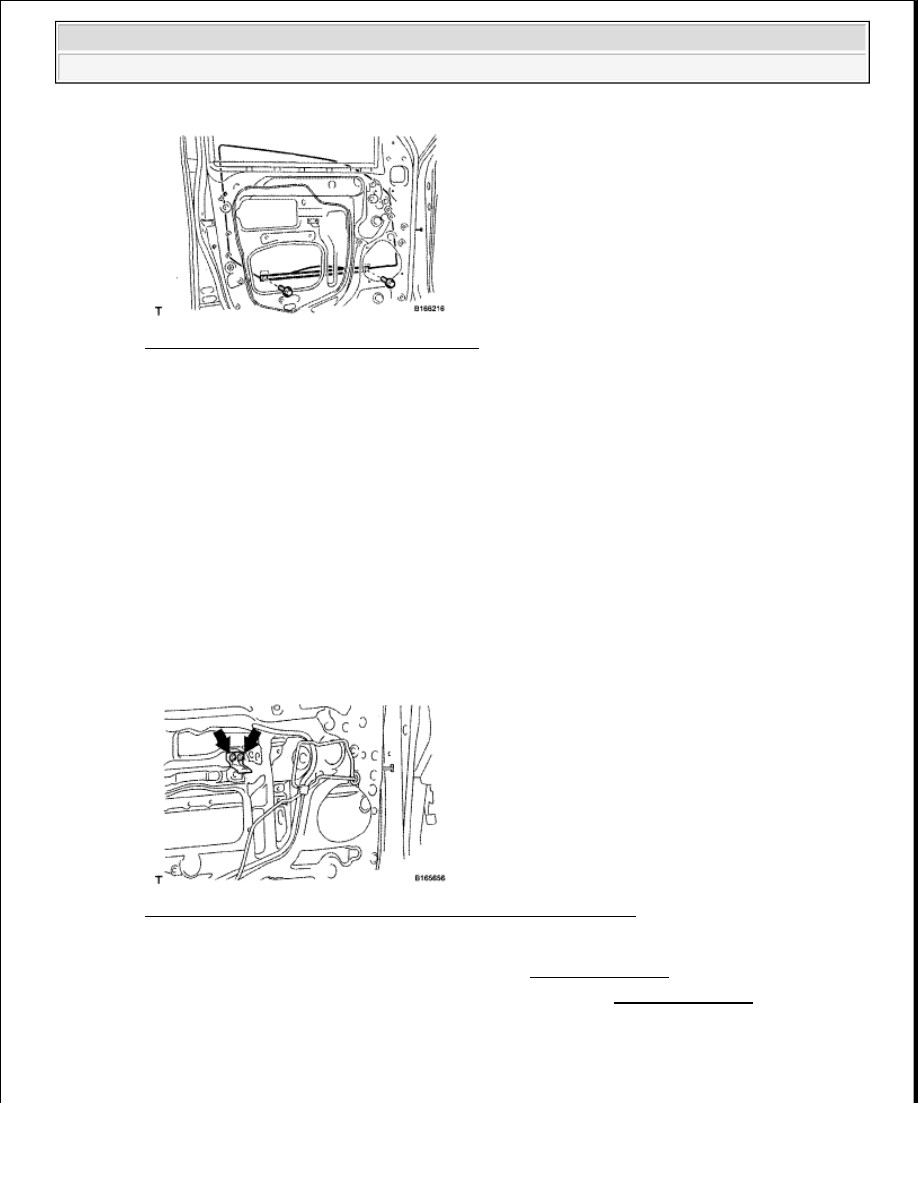

Fig. 152: Identifying Door Glass With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. INSTALL FRONT DOOR SERVICE HOLE COVER LH

a. Install the front door service hole cover to the door panel.

b. Connect the connector.

21. INSTALL FRONT NO. 1 DOOR TRIM BRACKET

a. Install the bracket with the 2 screws.

Fig. 153: Identifying Screws On Front No. 1 Door Trim Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

22. INSTALL FRONT NO. 1 SPEAKER ASSEMBLY (See INSTALLATION )

23. INSTALL OUTER REAR VIEW MIRROR ASSEMBLY LH (See INSTALLATION )

24. INSTALL OUTER MIRROR CONTROL ECU

a. Install the ECU with the 2 screws.

b. Connect the 2 ECU connectors.

NOTE:



When installing the service hole cover, pull out the links
through the service hole cover.



There should be no wrinkles or folds after attaching the service
hole cover.



After attaching the service hole cover, check the sealing quality.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































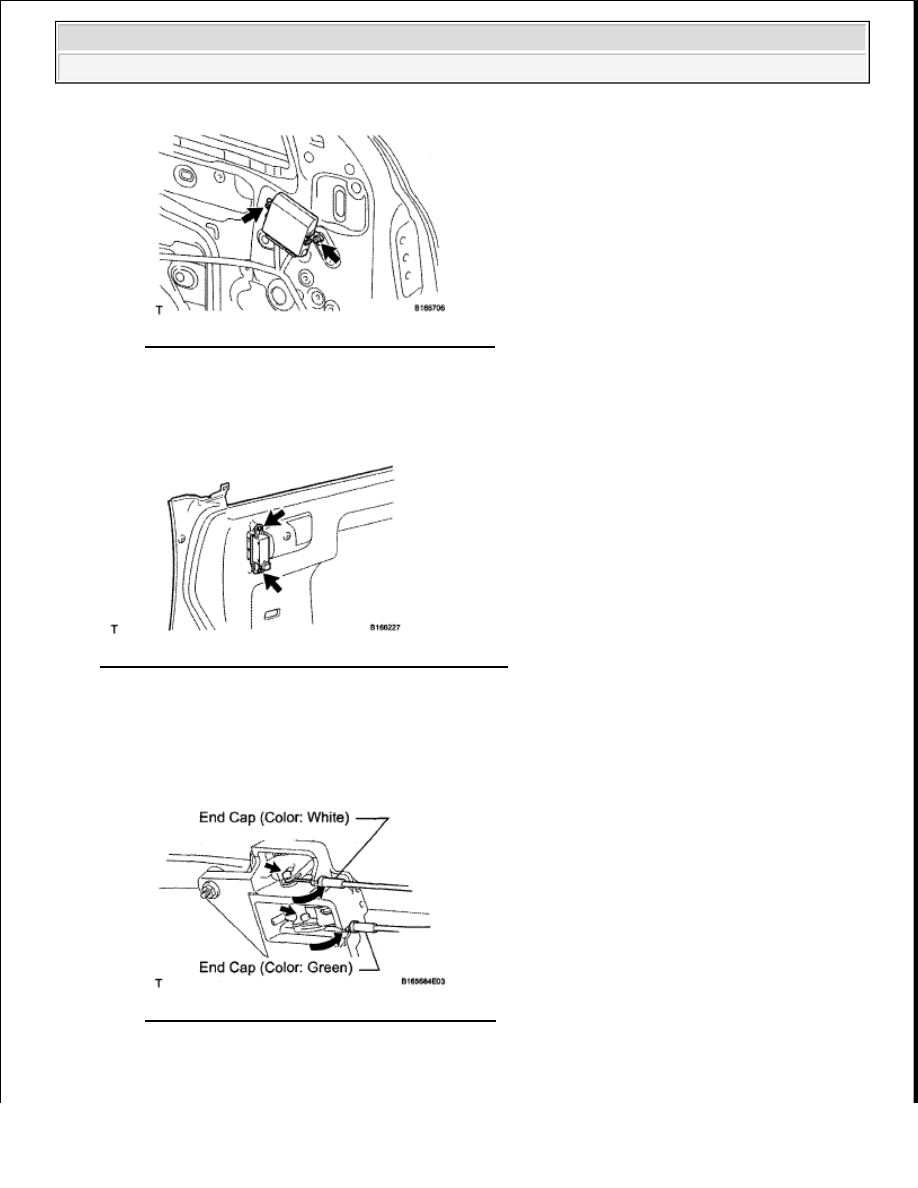

Fig. 154: Identifying ECU Connectors Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. INSTALL SEAT MEMORY SWITCH (w/ Seat Memory Switch)

a. Install the seat memory with the 2 screws.

Fig. 155: Identifying Screws On Seat Memory Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

26. INSTALL FRONT INNER DOOR GLASS WEATHERSTRIP LH

27. INSTALL FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH

a. Connect the 2 cables to the inside handle.

Fig. 156: Identifying Cables To Inside Handle
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































c. Attach the inside handle's knob to the door trim board.

d. Attach the 9 clips to install the door trim board.

e. Install the inside handle and door trim board to the door trim panel with the screw.

f. Install the door trim board to the door panel with the screw.

g. Install the clip.

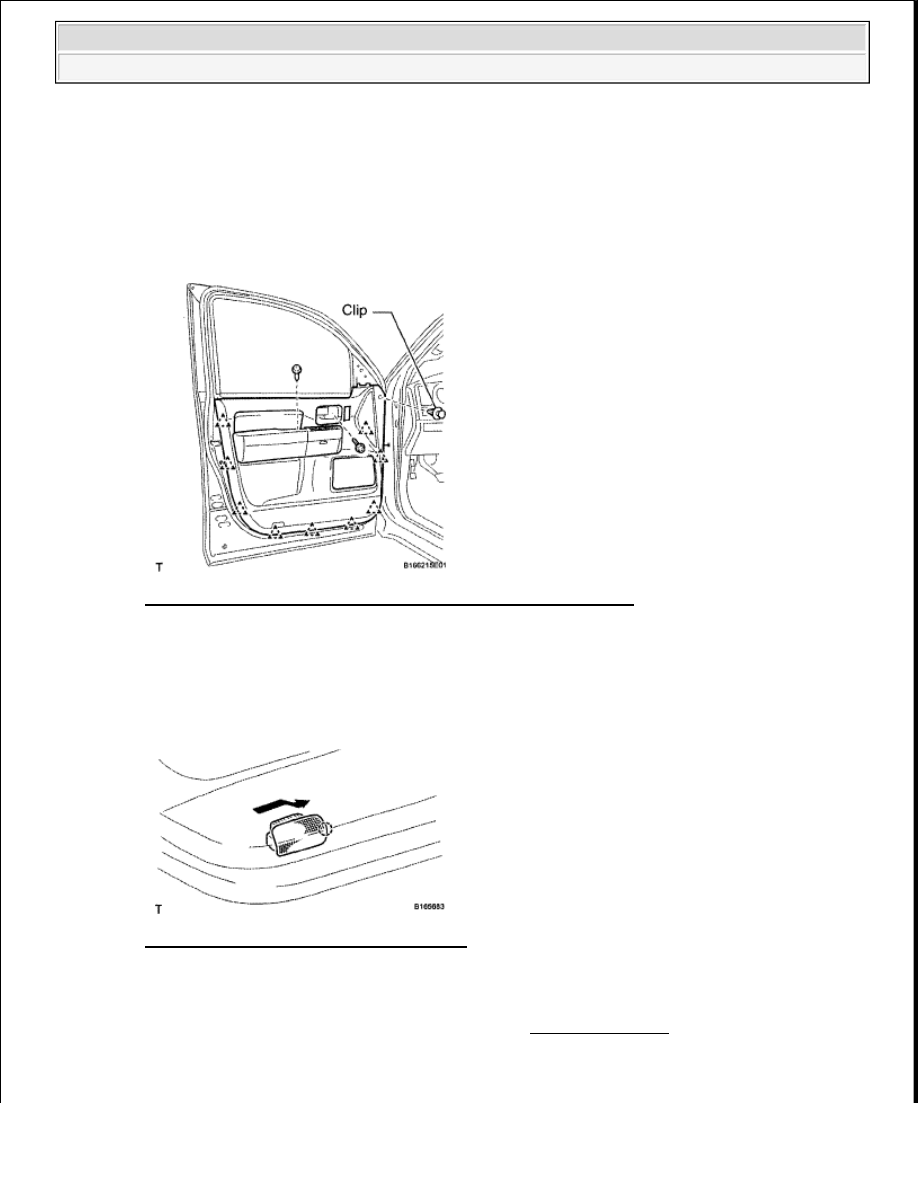

Fig. 157: Identifying Trim Board Cover With Clips And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. INSTALL FRONT DOOR ARMREST COVER LH

29. INSTALL COURTESY LIGHT ASSEMBLY

a. Attach the claw to install the courtesy light.

Fig. 158: Identifying Courtesy Light Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the connector.

30. INSTALL FRONT NO. 3 SPEAKER ASSEMBLY (See INSTALLATION )

31. INSTALL FRONT LOWER DOOR FRAME BRACKET GARNISH LH

a. Attach the 3 clips to install the front lower door frame bracket garnish.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































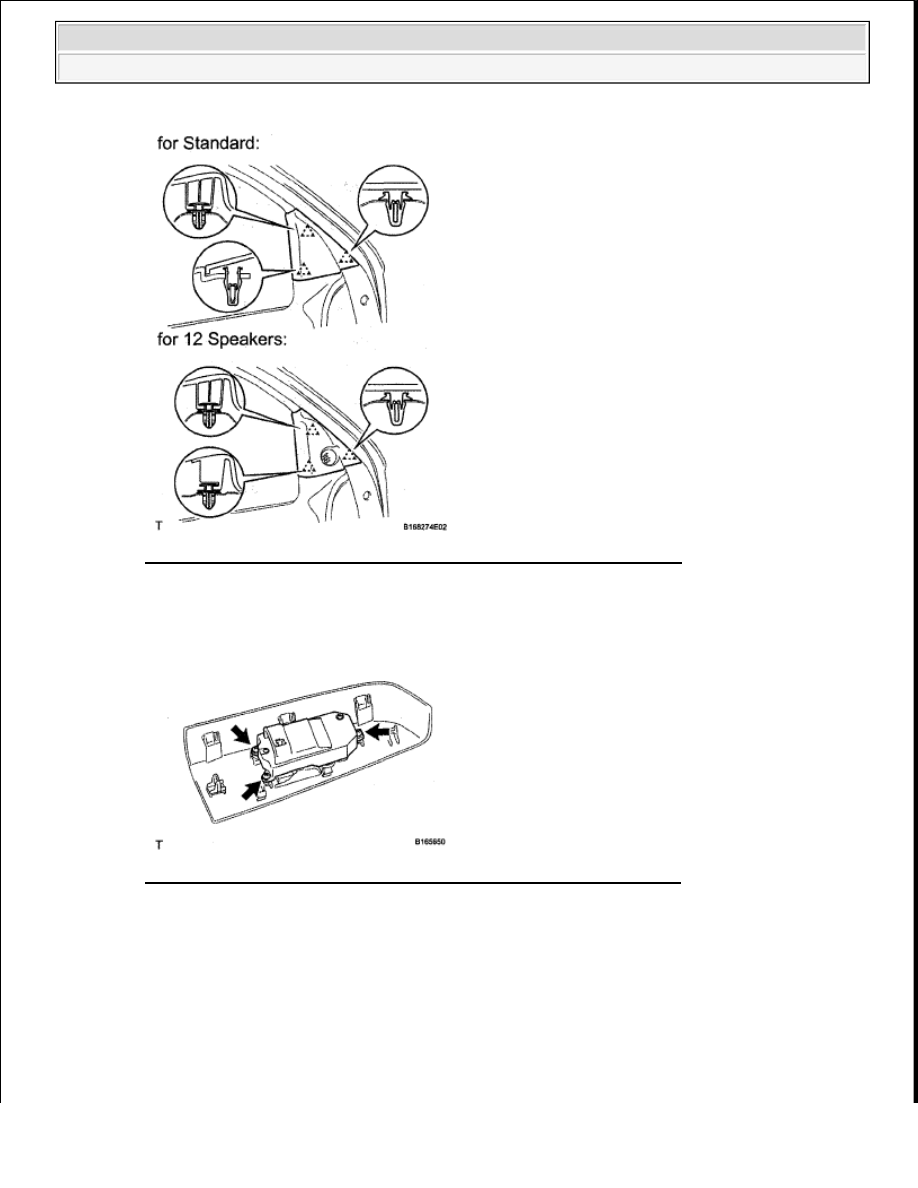

Fig. 159: Identifying Front Lower Door Frame Bracket Garnish Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

32. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

a. Install the power window regulator master switch with the 3 screws.

Fig. 160: Identifying Power Window Regulator Master Switch Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. INSTALL FRONT UPPER ARMREST BASE PANEL LH

a. Connect the connectors.

b. Attach the 2 clips to install the front armrest upper base panel.
