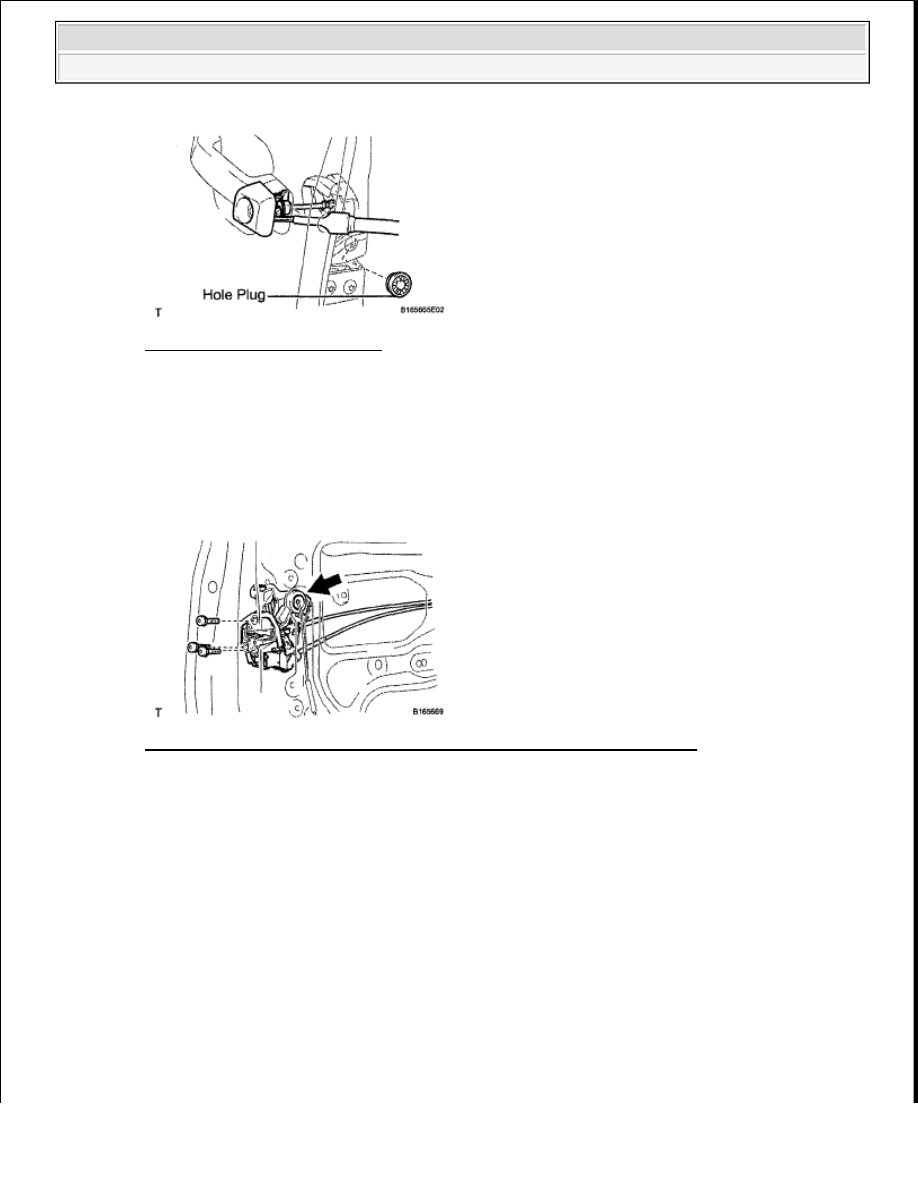

Fig. 120: Identifying Hole Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a T30 "TORX" wrench, loosen the screw and remove the front door outside handle cover and

the door lock key cylinder as a unit.

c. Remove the cylinder from the cover.

26. REMOVE FRONT DOOR LOCK ASSEMBLY LH

a. Disconnect the connector.

Fig. 121: Identifying Front Door Lock Assembly Connector And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a T30 "TORX" wrench, remove the 3 screws and door lock.

HINT:

Remove the door lock through the service hole.

27. REMOVE FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

a. Remove the front door lock remote control cable.

NOTE:

Be careful when removing the bolts as the door lock may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































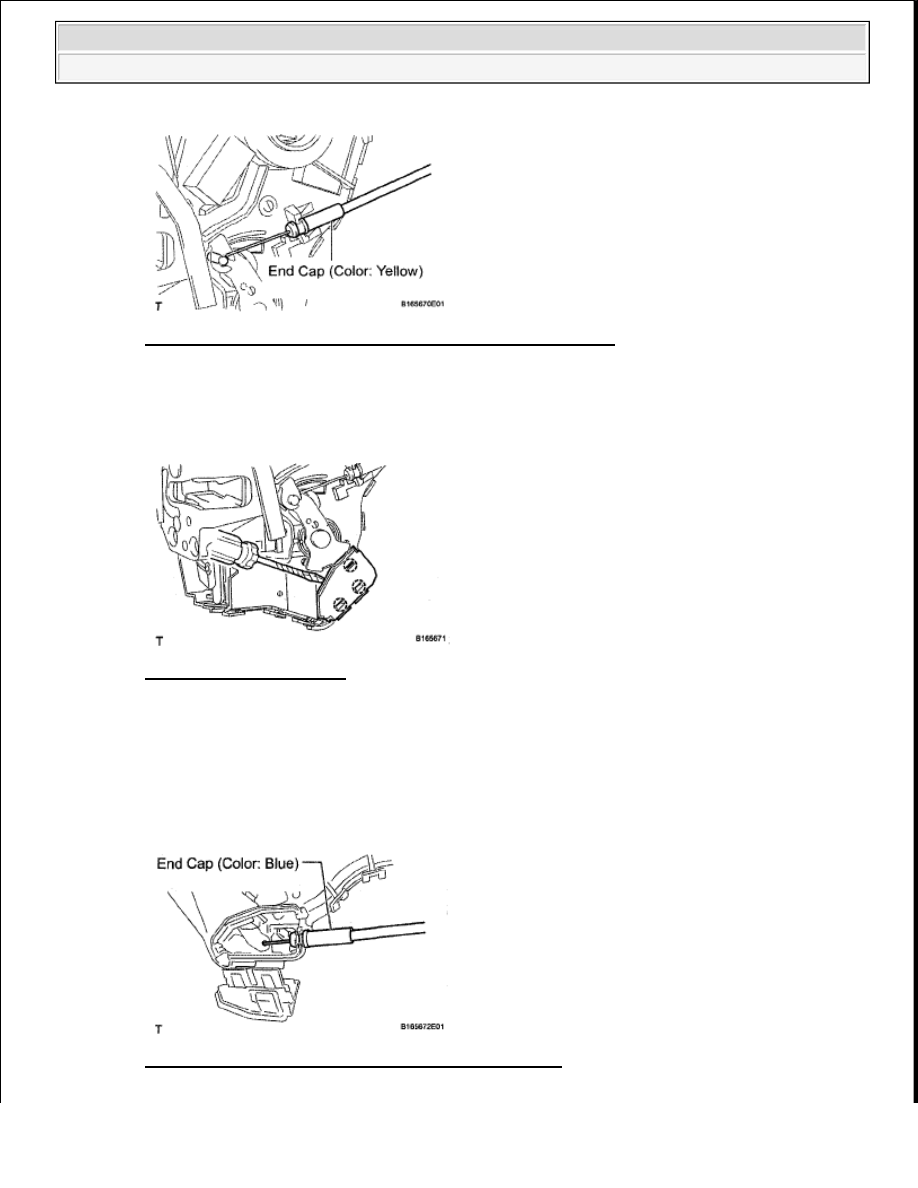

Fig. 122: Identifying Front Door Lock Remote Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

a. Using a screwdriver, detach the 3 claws.

Fig. 123: Detaching Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

b. Remove the front door inside locking cable.

Fig. 124: Identifying Front Door Inside Locking Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































29. REMOVE FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH

a. Remove the handle by sliding and pulling it in the direction indicated by the arrow in the

illustration.

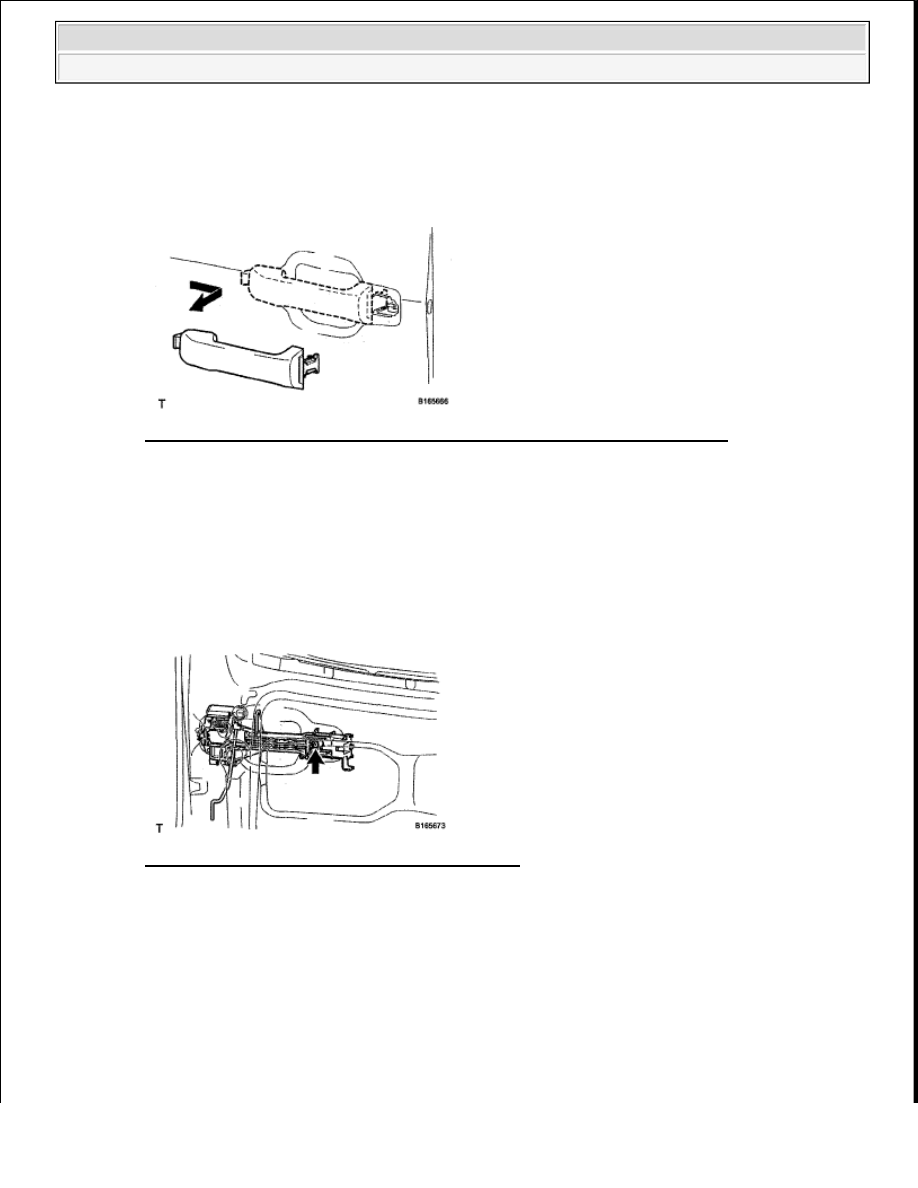

Fig. 125: Removal/Installation Of Front Door Handle Assembly Outside LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

30. REMOVE FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY LH

a. Remove the front and rear outside handle pads.

b. Using a T30 "TORX" wrench, loosen the screw.

Fig. 126: Identifying Outside Handle Pads Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Slide the outside handle frame to remove it.

HINT:

Remove the outside handle frame through the service hole.

31. REMOVE FRONT DOOR LOCK OPEN ROD LH

a. Remove the lock open rod from the outside handle frame.

NOTE:

If the release plate is not pulled and held when removing the handle,
the release plate will interfere with the handle and become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































32. REMOVE FRONT NO. 2 DOOR STIFFENER CUSHION

a. Using a clip remover, remove the 2 clips and stiffener cushion.

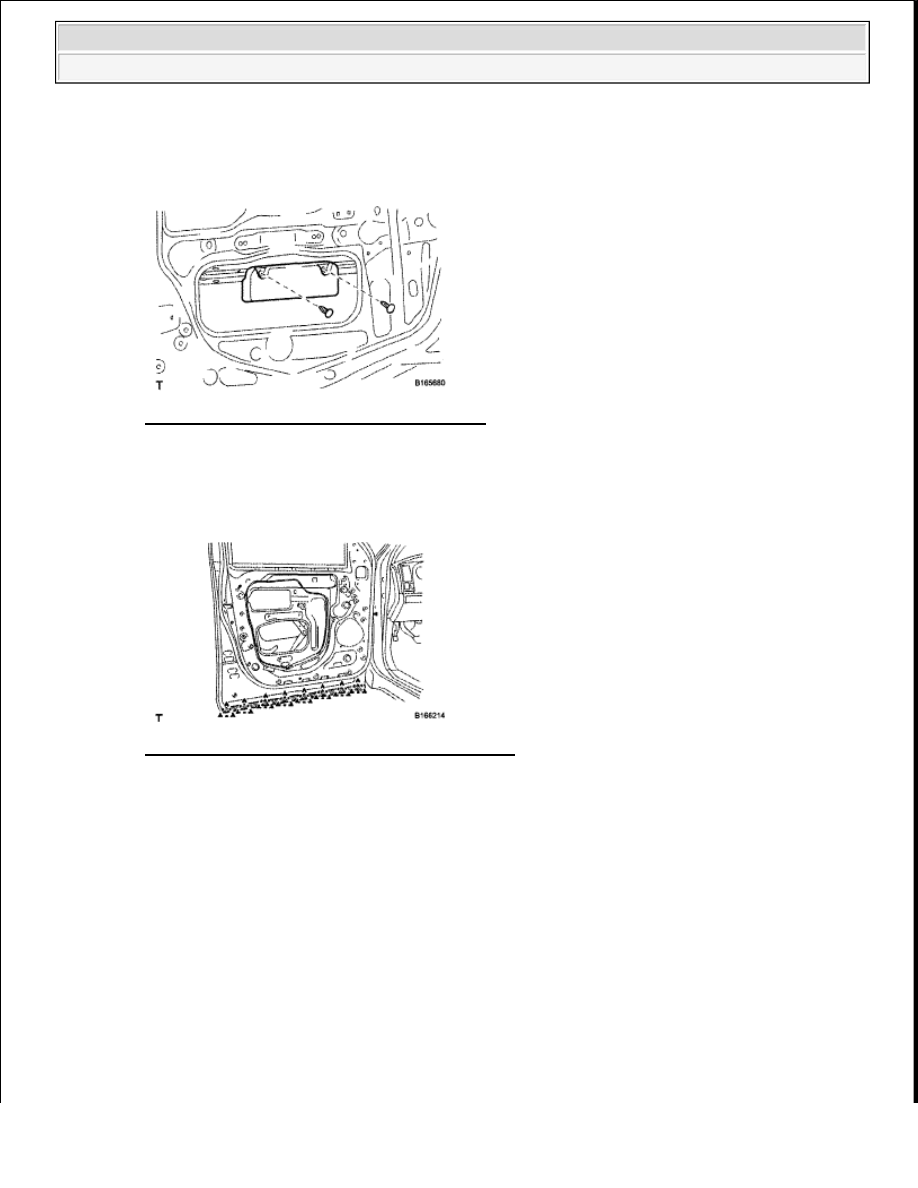

Fig. 127: Identifying Stiffener Cushion Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

33. REMOVE FRONT DOOR PANEL PROTECTOR LH

a. Using a clip remover, detach the 8 clips and remove the door panel protector.

Fig. 128: Identifying Door Panel Protector Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

If clips are damaged during removal, replace them.

34. REMOVE FRONT DOOR CHECK ASSEMBLY LH

a. Remove the bolt, 2 nuts and door check.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
