Toyota Tundra. Manual - part 780

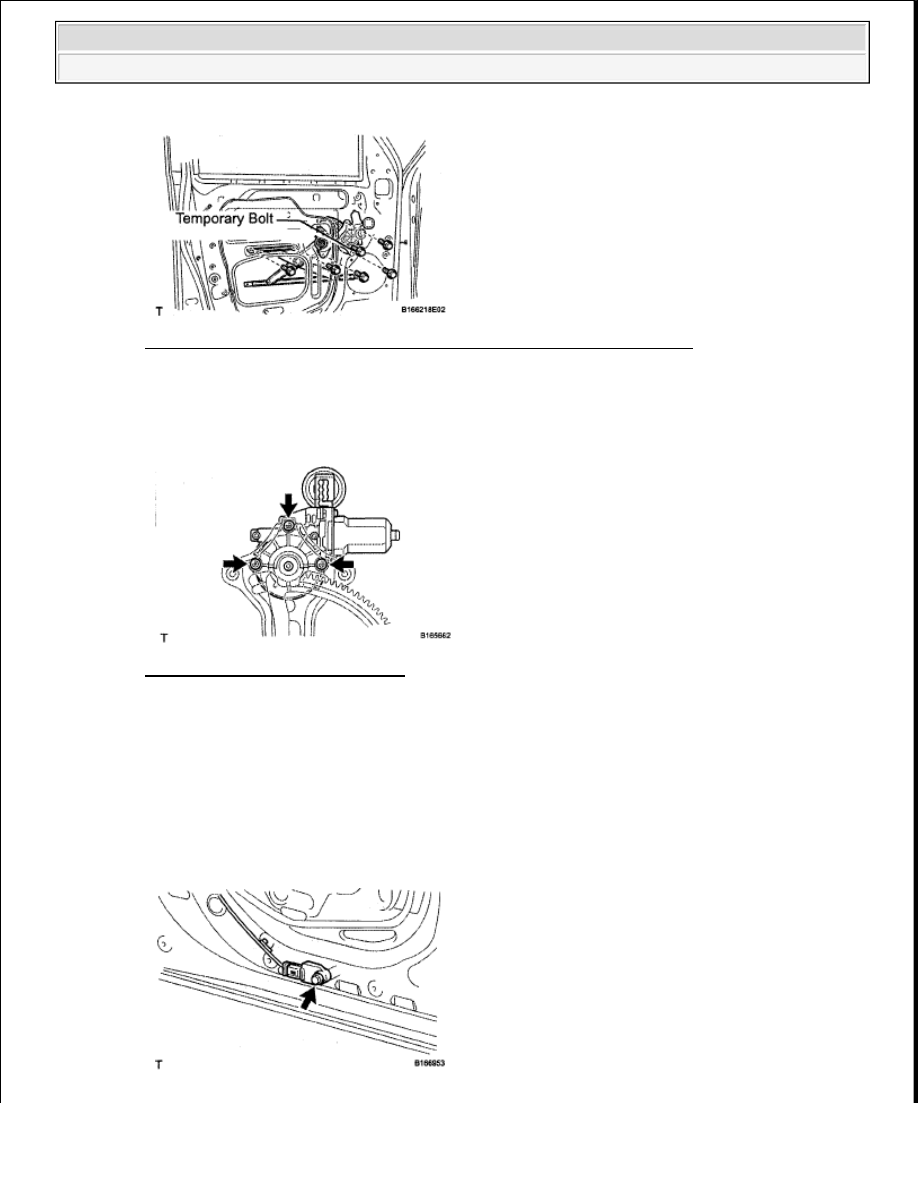

Fig. 45: Identifying Temporary Bolt On Front Door Window Regulator
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

19. REMOVE FRONT POWER WINDOW REGULATOR MOTOR ASSEMBLY LH

a. Using a T25 "TORX" driver, remove the 3 screws and motor.

Fig. 46: Identifying Motor Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

20. REMOVE SIDE AIRBAG SENSOR ASSEMBLY LH

a. Disconnect the connector.

b. Remove the bolt and side airbag sensor.

NOTE:

Be careful when removing the screws as the motor may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































Fig. 47: Identifying Side Airbag Sensor Bolt
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

21. REMOVE FRONT OUTER DOOR GLASS WEATHERSTRIP ASSEMBLY LH (See

REMOVAL )

22. REMOVE FRONT DOOR GLASS RUN LH

a. Remove the front door glass run.

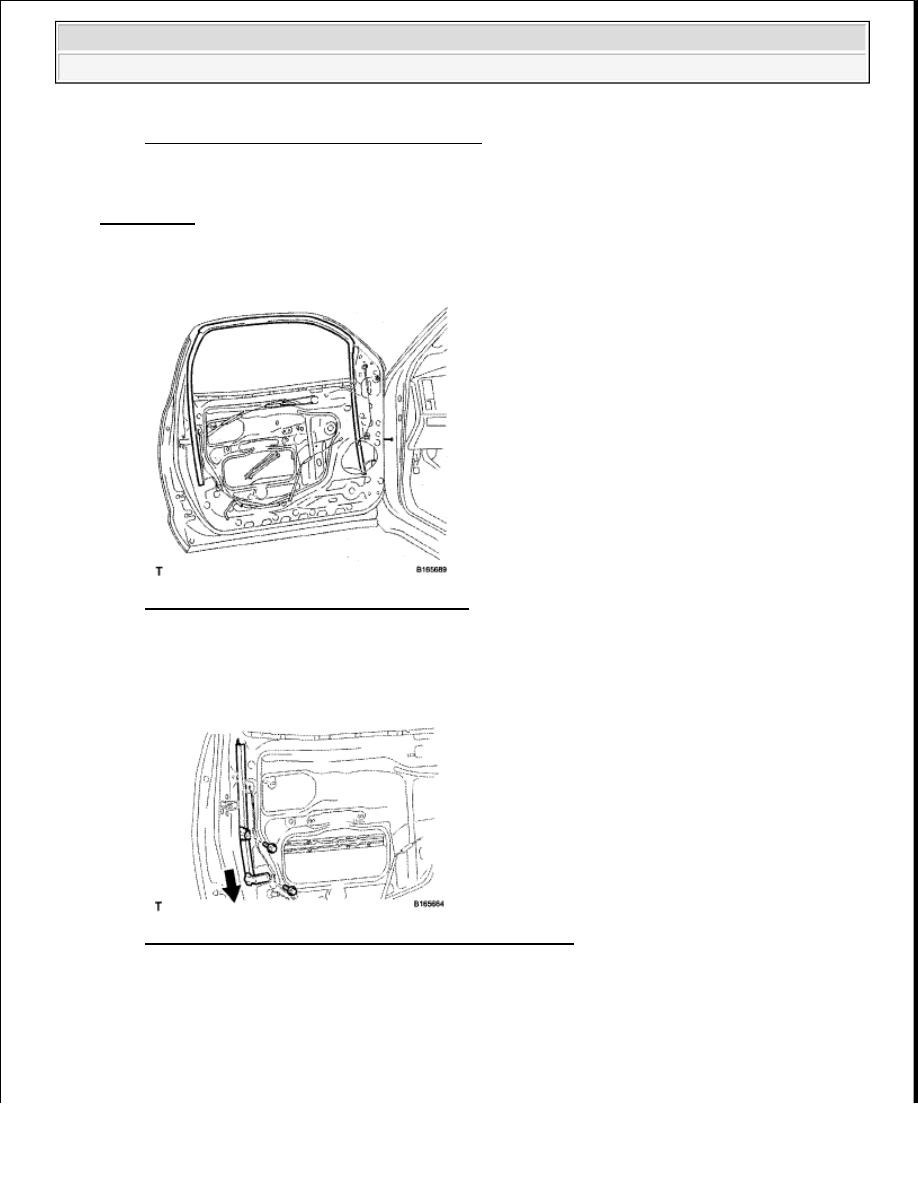

Fig. 48: Identifying Front Door Glass Run
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

23. REMOVE FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and front door rear lower frame.

Fig. 49: Removing Front Door Rear Lower Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

NOTE:

Be careful when removing the bolts as the frame may fall and



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































24. REMOVE FRONT DOOR FRONT LOWER FRAME SUB-ASSEMBLY LH

a. Remove the 2 bolts and front door front lower frame.

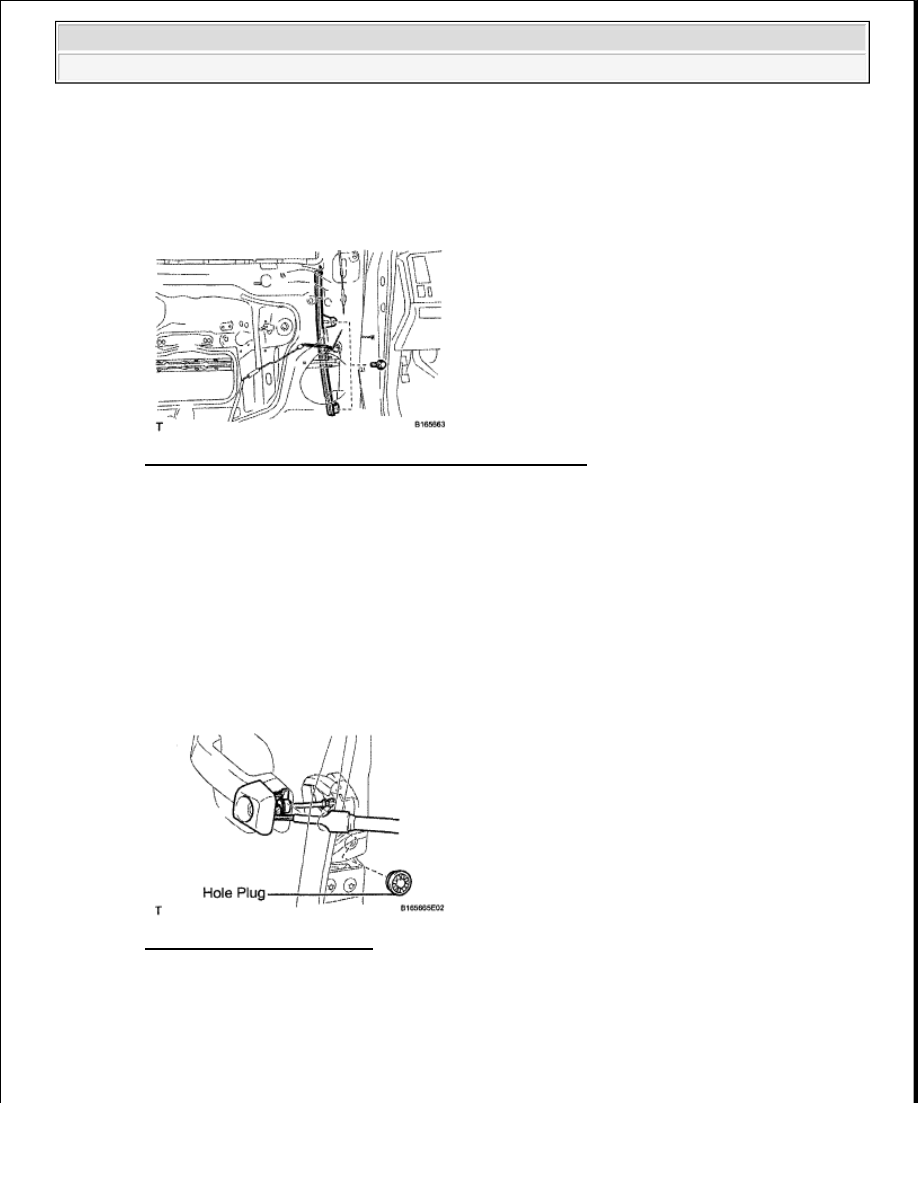

Fig. 50: Identifying Front Door Front Lower Frame Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the frame through the service hole.

25. REMOVE FRONT DOOR OUTSIDE HANDLE COVER LH

a. Remove the hole plug.

Fig. 51: Identifying Hole Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a T30 "TORX" wrench, loosen the screw and remove the front door outside handle cover and

the door lock key cylinder as a unit.

c. Remove the cylinder from the cover.

26. REMOVE FRONT DOOR LOCK ASSEMBLY LH

become damaged.

NOTE:

Be careful when removing the bolts as the frame may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































a. Disconnect the connector.

b. Using a T30 "TORX" wrench, remove the 3 screws and door lock.

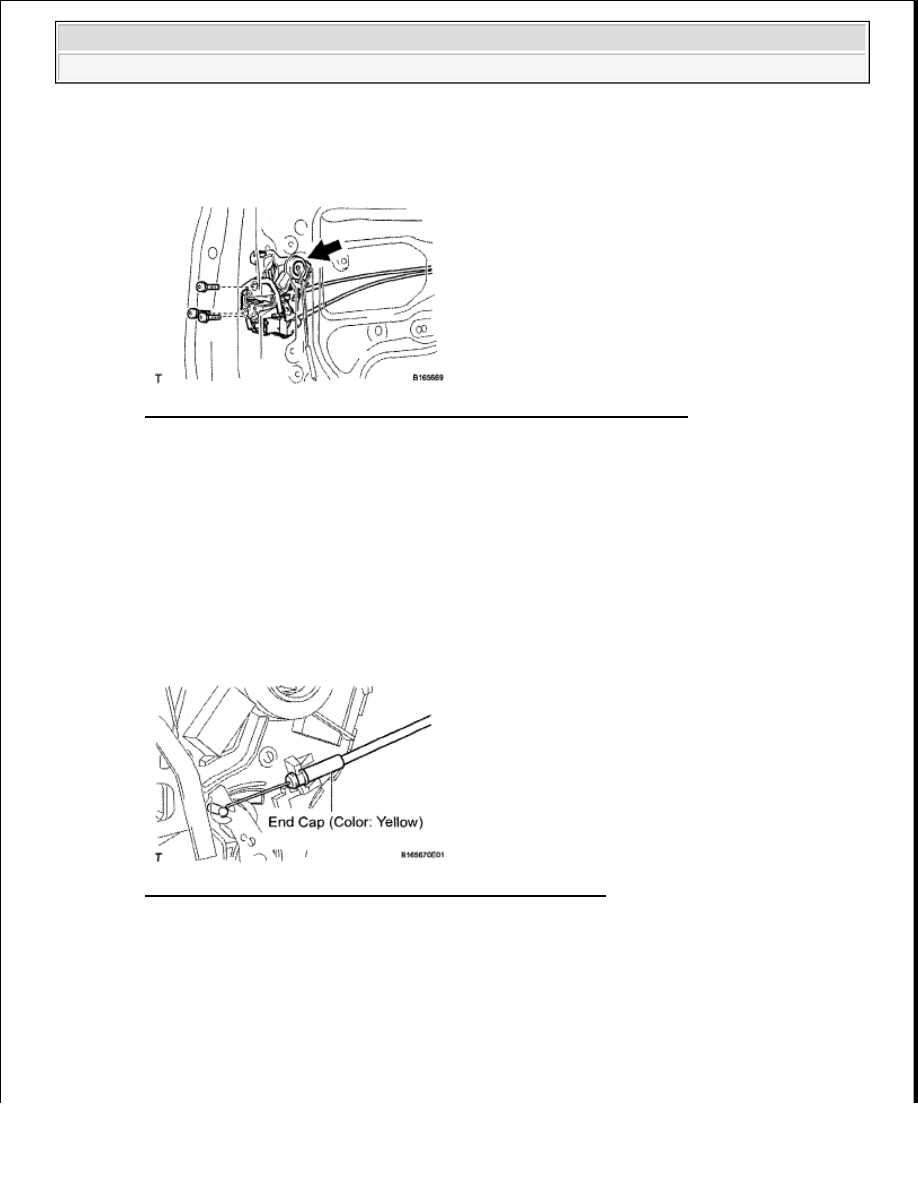

Fig. 52: Identifying Front Door Lock Assembly Connector And Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Remove the door lock through the service hole.

27. REMOVE FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH

a. Remove the front door lock remote control cable assembly.

Fig. 53: Identifying Front Door Lock Remote Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

28. REMOVE FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH

a. Using a screwdriver, detach the 3 claws.

NOTE:

Be careful when removing the bolts as the door lock may fall and
become damaged.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra
