b. Pull the cable from the engine room and remove it.

INSTALLATION

HINT:

A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE FOR
STANDARD BOLTS ).

1. INSTALL HOOD LOCK CONTROL CABLE ASSEMBLY

a. Pass the cable into the engine room.

b. Pass the cable rear side through the grommet until the cable stopper is attached to the grommet.

c. Pass the cable front side through the upper radiator support.

d. Attach the cable to the clamps as shown in the illustration.

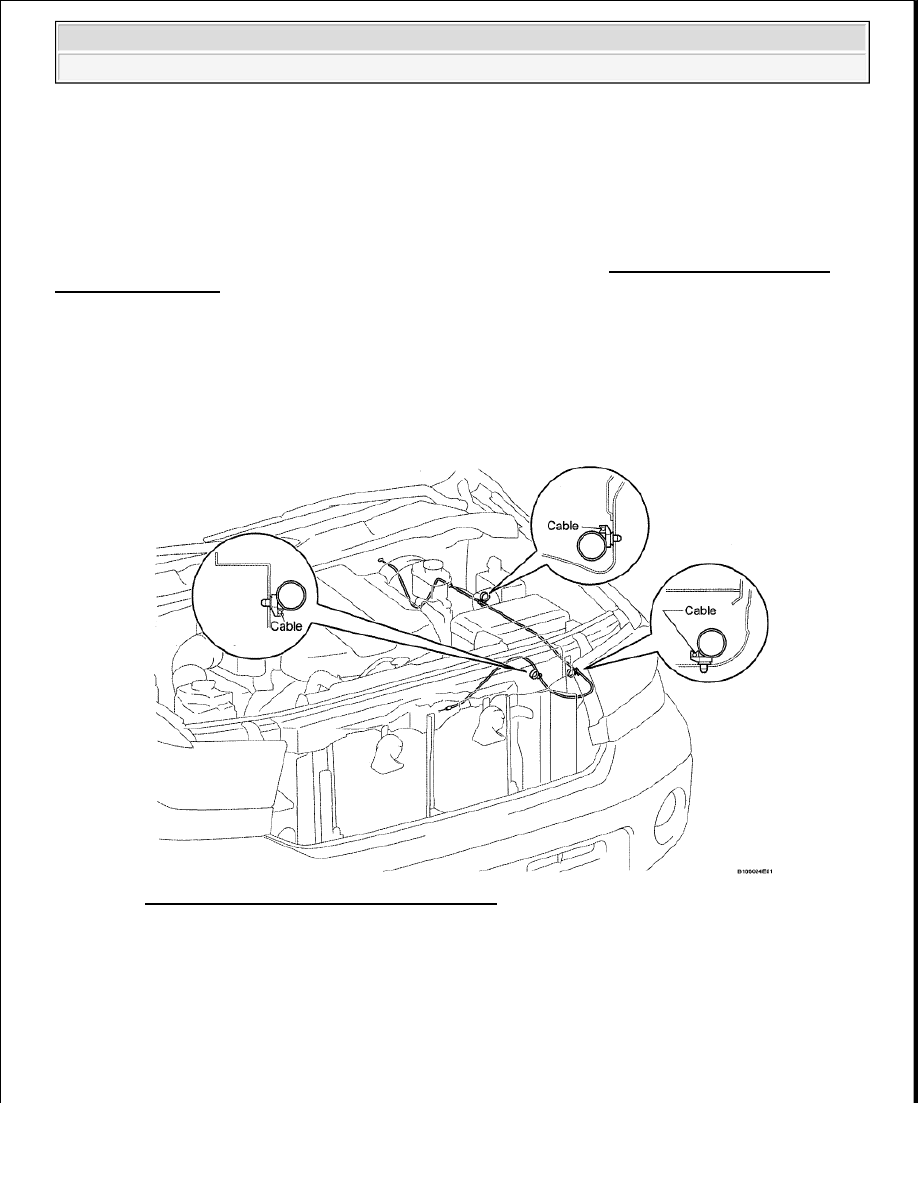

Fig. 20: Identifying Hood Lock Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL HOOD LOCK CONTROL LEVER SUB-ASSEMBLY

a. Connect the hood lock control cable to the hood lock lever.

b. Attach the 2 claws to install the hood lock lever



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































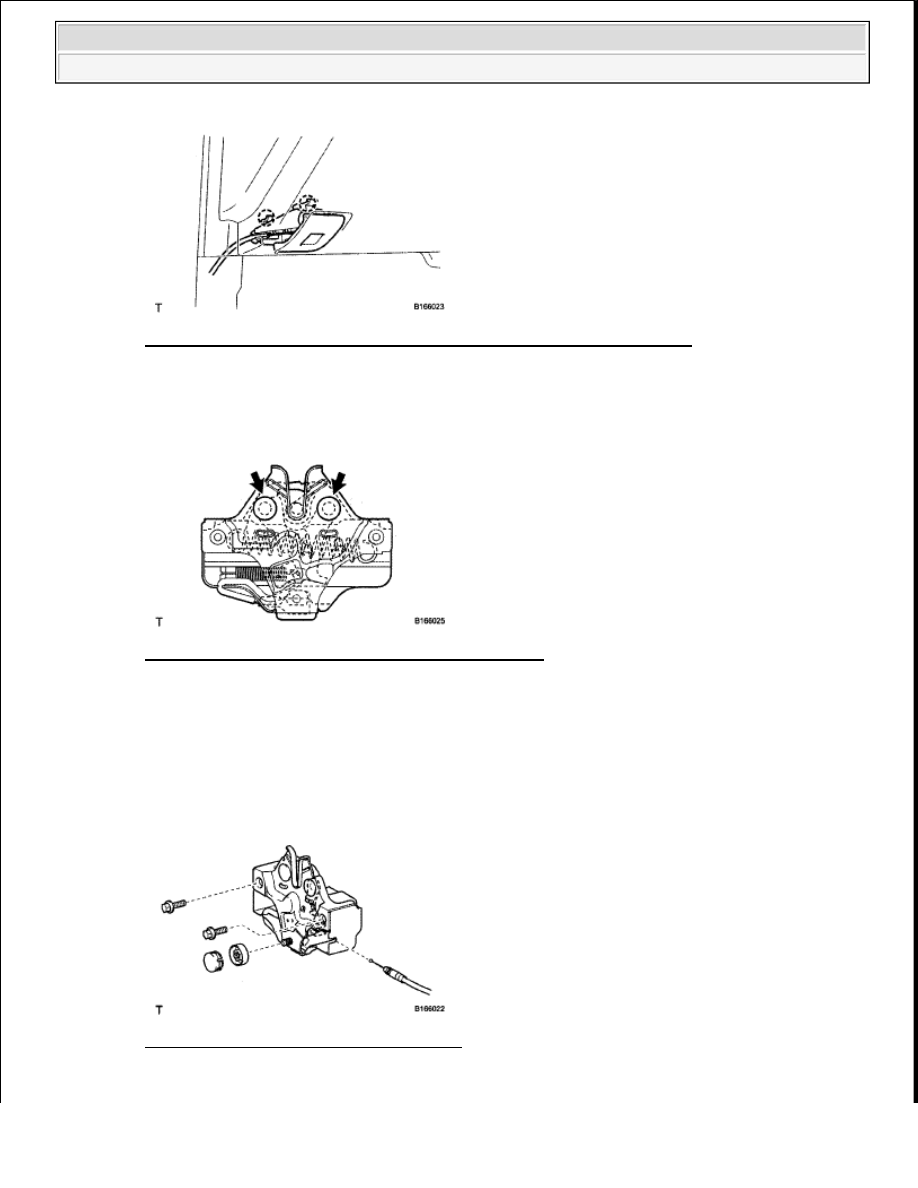

Fig. 21: Identifying Claws On Hood Lock Control Lever Sub-Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL HOOD LOCK ASSEMBLY

a. Apply MP grease to the sliding areas of the lock.

Fig. 22: Identifying Applying Sliding Areas Of Lock
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the hood lock control cable.

c. Install the hood lock.

d. Install the 2 bolts and nut.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

Fig. 23: Identifying Hood Lock Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra































e. Install a new cap.

f. w/ Theft Deterrent System:

Connect the connector.

4. INSTALL HOOD LOCK CONTROL CABLE COVER

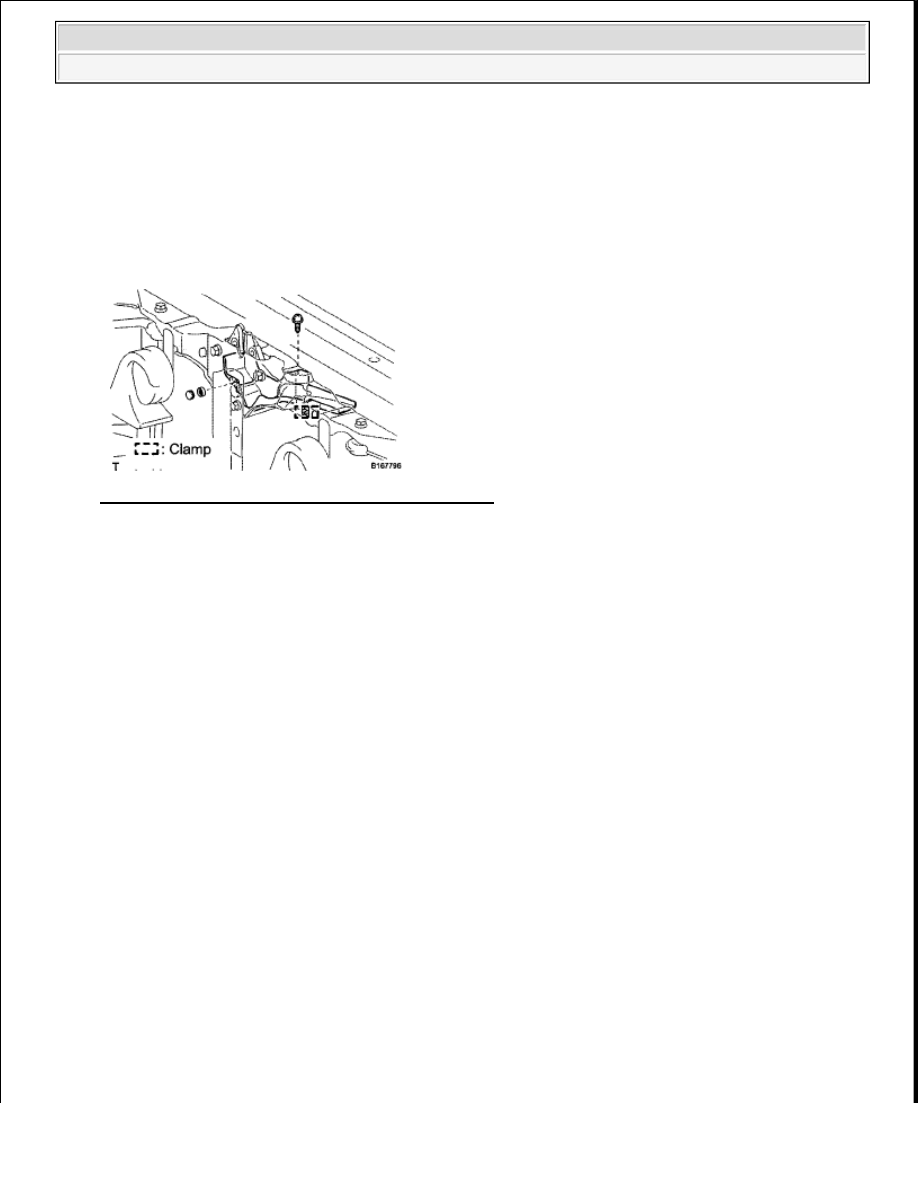

Fig. 24: Identifying Cable Cover Clamp And Screw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Attach the clamp to install the cable cover.

b. Install the screw and nut.

FRONT DOOR (FOR DOUBLE CAB)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Engine Hood/Door - Tundra

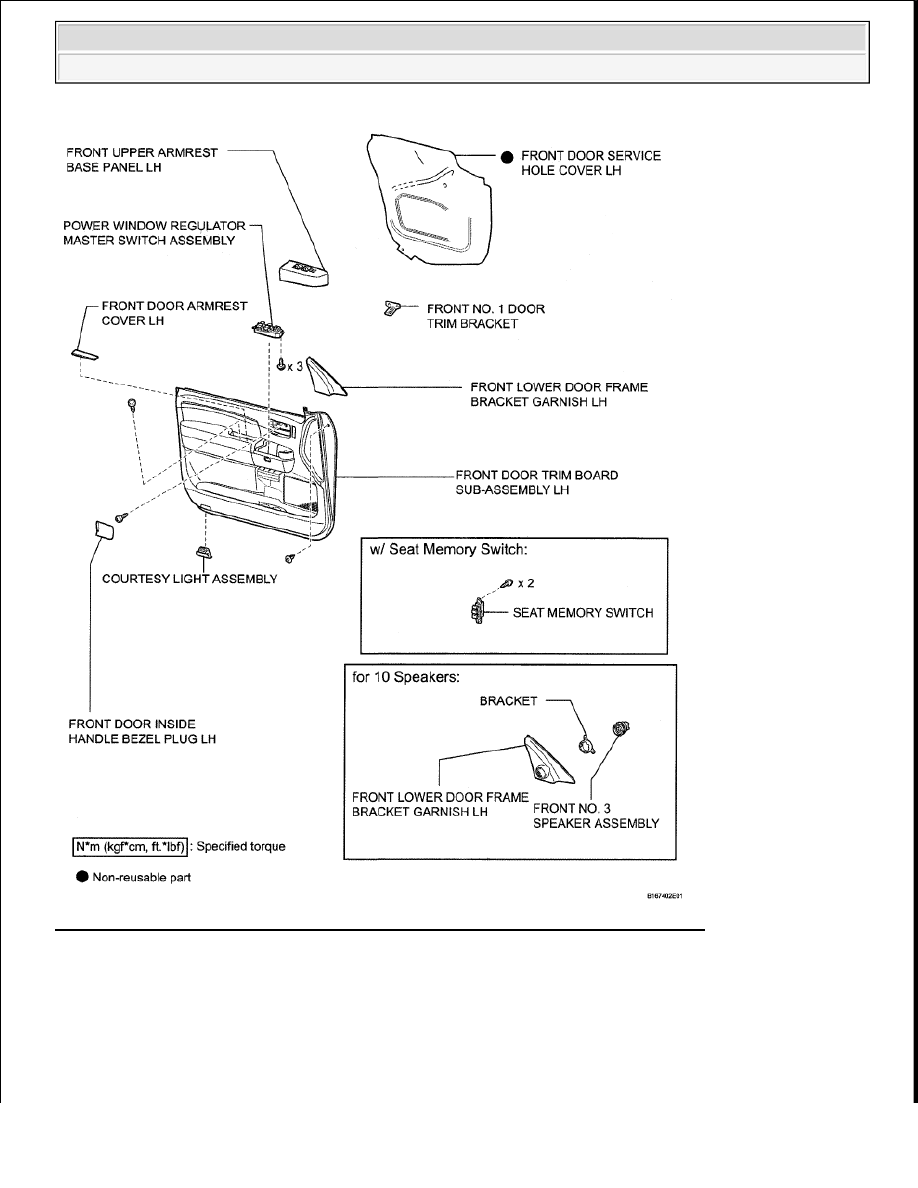

Fig. 25: Identifying Front Door Replacement Components (1 Of 5) (For Double Cab)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
