B: Go to step 6

A: Go to Next Step

5. OVERALL ANALYSIS AND TROUBLESHOOTING*

a. See TERMINALS OF ECU

b. See DATA LIST / ACTIVE TEST

c. See OPERATION CHECK

6. REPAIR OR REPLACE

7. CONFIRMATION TEST

NEXT: END

OPERATION CHECK

1. CHECK WINDOW DEFOGGER OPERATION

a. Turn the ignition switch ON.

b. Check that pressing the defogger switch illuminates the indicator and warms the rear window

surface.

c. Check that after approximately 15 minutes, the indicator light turns off and the window defogger

deactivates.

PROBLEM SYMPTOMS TABLE

HINT:

Use the table below to help determine the cause of the problem symptom. The potential causes of the symptoms
are listed in order of probability in the "Suspected Area" column of the table. Check each symptom by checking
the suspected areas in the order they are listed. Replace parts as necessary.

Window defogger system

WINDOW DEFOGGER PROBLEM SYMPTOM CHART

Fault is not listed in problem symptoms table

A

Fault is listed in problem symptoms table

B

Symptom

Suspected Area

See

Rear window defogger system
does not operate

DEFOGH-fuse

REAR WINDOW DEFOGGER

SYSTEM DOES NOT

OPERATE

DEFOG relay

-

Integration control and panel

-

Air conditioning amplifier

-

LIN communication line

-



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































TERMINALS OF ECU

1. CHECK AIR CONDITIONING AMPLIFIER

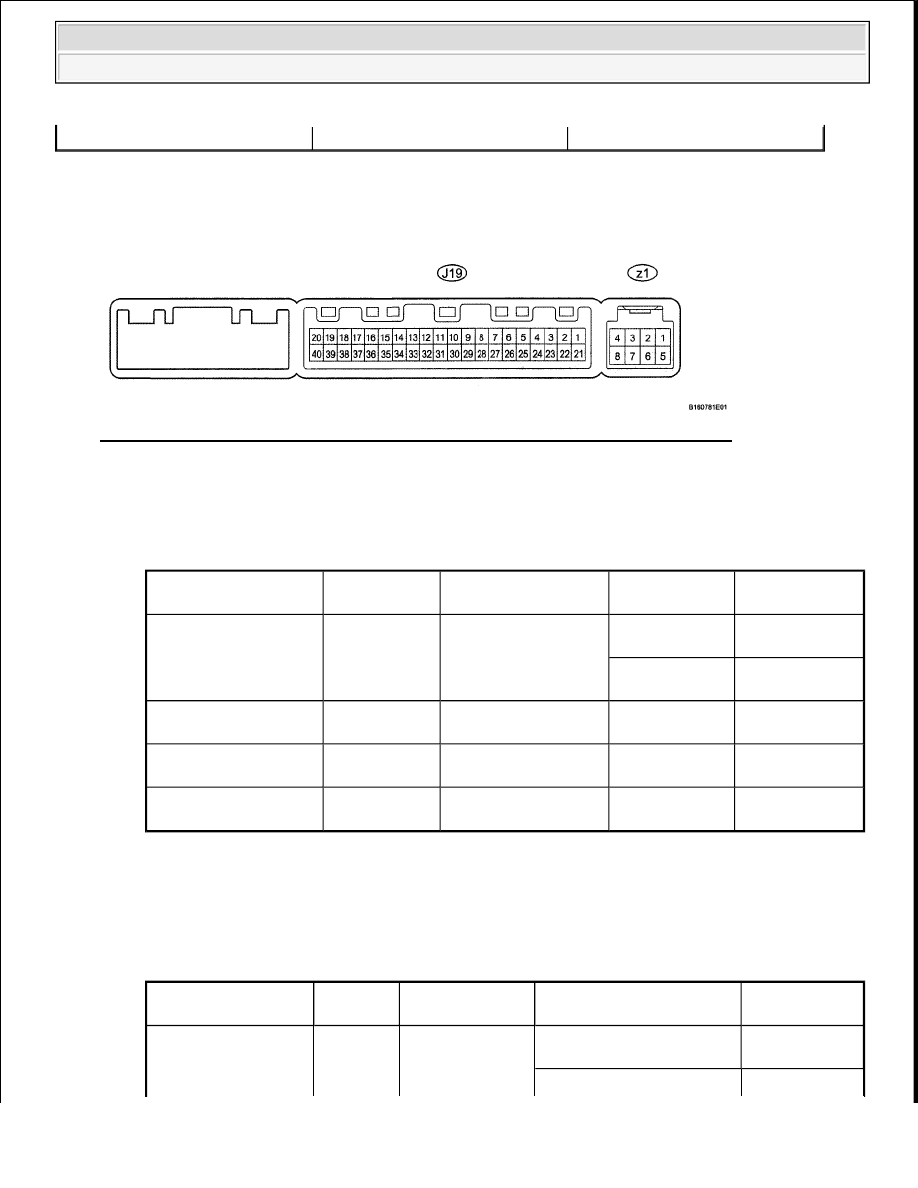

Fig. 192: Identifying J19 And z1 Air Conditioning Amplifier Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the J19 air conditioning amplifier connector.

b. Measure the resistance and voltage according to the value(s) in the table below.

AIR CONDITIONING AMPLIFIER RESISTANCE AND VOLTAGE

If the result is not as specified, there may be a malfunction on the wire harness side.

c. Reconnect the J19 air conditioning amplifier connector.

d. Measure the voltage according to the value(s) in the table below.

AIR CONDITIONING AMPLIFIER VOLTAGE

Harness and connector

-

Terminal No.

(Symbols)

Wiring Color Terminal Description

Condition

Specified

Condition

J19-1 (IG+) - J19-14

(GND)

P-W-B

Ignition power supply

Ignition switch
ON

11 to 14 V

Ignition switch

OFF

Below 1 V

J19-21 (B) - J19-14

(GND)

R-W-B

Battery power source Always

11 to 14 V

J19-37 (LIN1) - J19-14

(GND)

SB - W-B

LIN communication
signal

Ignition switch
ON

Pulse generation

J19-14 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 ohms

Terminal No.

(Symbols)

Wiring

Color

Terminal

Description

Condition

Specified

Condition

J19-38 (RDEF) - J19-

14 (GND)

R-W-B

Defogger relay

Ignition switch ON
Defogger switch OFF

11 to 14 V

Ignition switch ON



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































If the result is not as specified, the air conditioning amplifier or fuse may have a malfunction.

2. CHECK INTEGRATION CONTROL AND PANEL

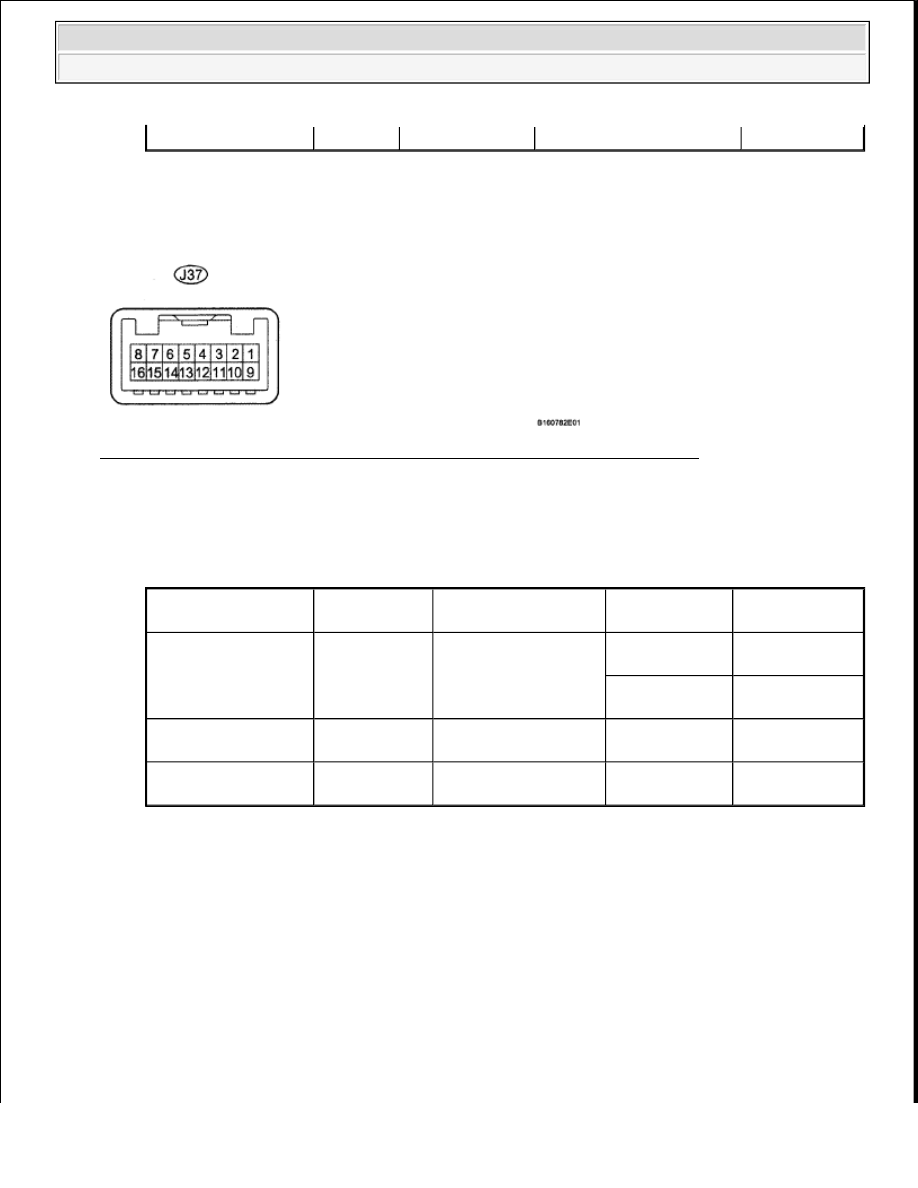

Fig. 193: Identifying J37 Integration Control And Panel Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Disconnect the J37 integration control and panel connector.

b. Measure the resistance and voltage according to the value(s) in the table below.

INTEGRATION CONTROL AND PANEL RESISTANCE AND VOLTAGE

If the result is not as specified, there may be a malfunction on the wire harness side.

DATA LIST / ACTIVE TEST

1. ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be
operated without removing any parts. This non-intrusive functional inspection can be very useful because
intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests
early in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

Defogger switch ON

Below 1 V

Terminal No.

(Symbols)

Wiring Color Terminal Description

Condition

Specified

Condition

J37-16 (IG+) - J37-1

(GND)

P-W-B

Ignition power supply

Ignition switch
OFF

Below 1 V

Ignition switch

ON

11 to 14 V

J37-3 (STX) - J37-1

(GND)

SB - W-B

LIN communication
circuit

Ignition switch
ON

Pulse generation

J37-1 (GND) - Body

ground

W-B - Body

ground

Ground

Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































a. Connect the Techstream to the DLC3.

b. Turn the ignition switch ON.

c. Turn the Techstream on.

d. Enter the following menus: Body Electrical / Air Conditioner / Active Test.

e. According to the display on the Techstream, perform the "Active Test".

Air Conditioner

AIR CONDITIONER TECHSTREAM TESTER DISPLAY REFERENCE CHART

REAR WINDOW DEFOGGER SYSTEM DOES NOT OPERATE

DESCRIPTION

When the rear window defogger switch is turned ON, a rear window defogger activation request signal is sent
via the LIN communication line to the air conditioning amplifier. Then the air conditioning amplifier operates
the rear window defogger.

WIRING DIAGRAM

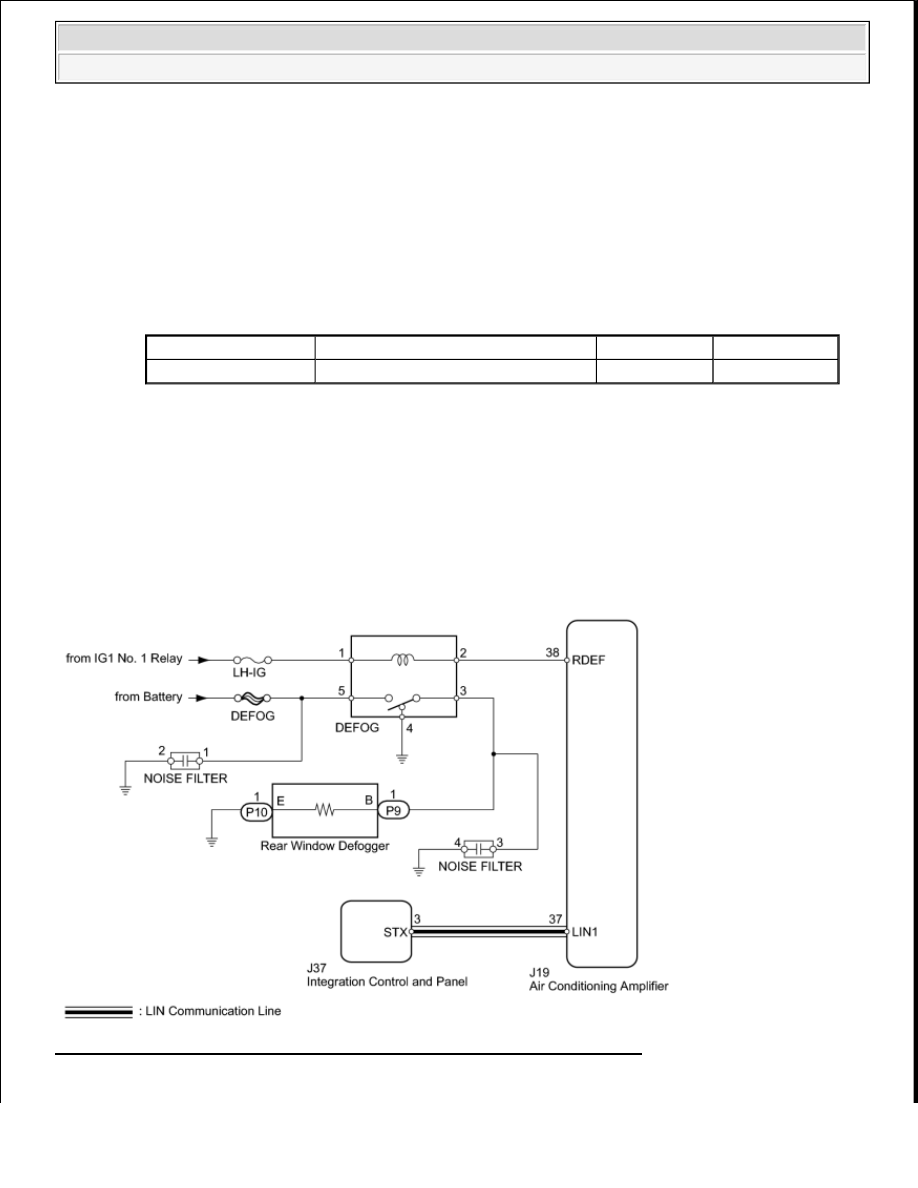

Fig. 194: Rear Window Defogger System Does Not Operate Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Tester Display

Test Part

Control Range Diagnostic Note

Defogger Relay (Rear) Rear window defogger relay operation

OFF or ON

-
