If the result is not as specified, replace the regulator switch.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.

1. INSTALL REAR POWER WINDOW REGULATOR SWITCH ASSEMBLY

a. Attach the 2 claws to install the regulator switch.

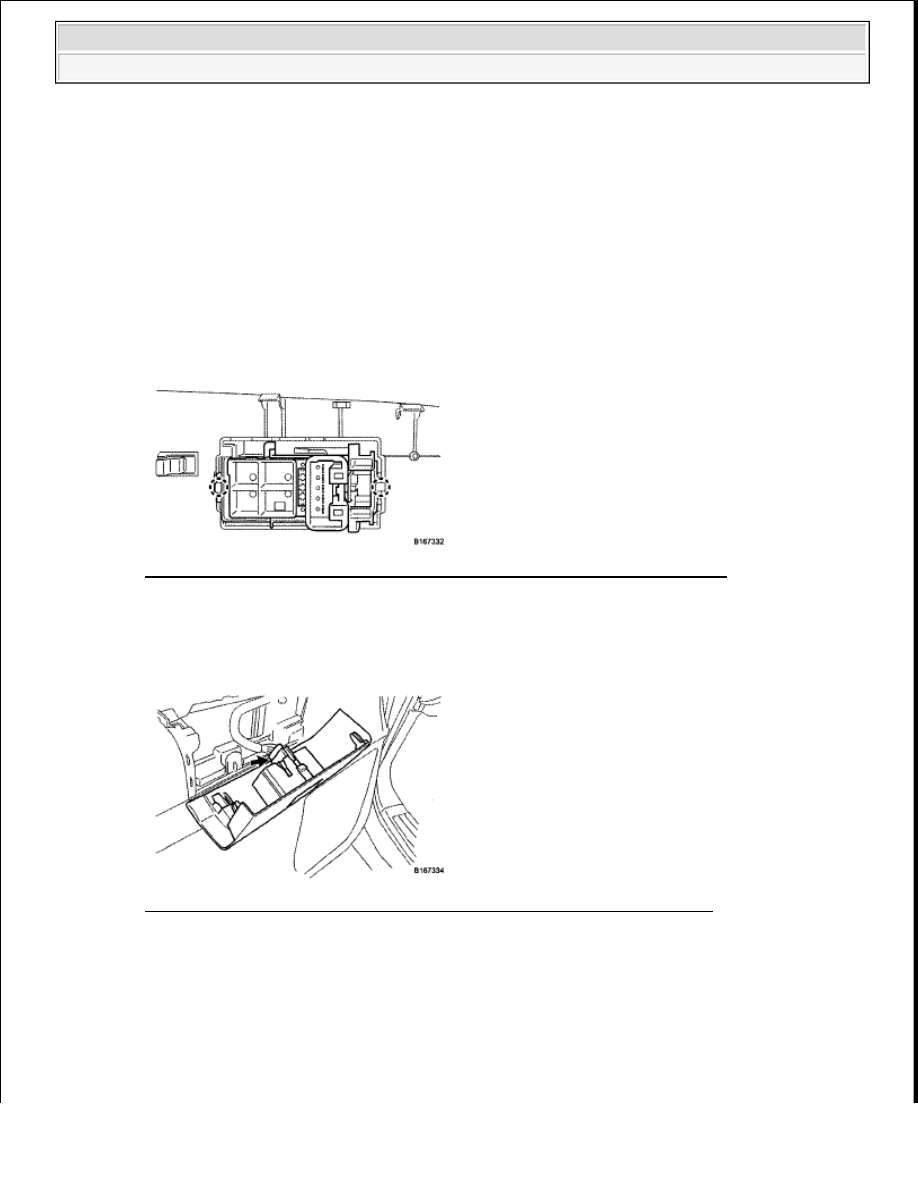

Fig. 63: Identifying Rear Power Window Regulator Switch Assembly Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL REAR UPPER DOOR ARMREST BASE PANEL LH

a. Connect the connector.

Fig. 64: Identifying Rear Upper Door Armrest Base Panel LH Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Attach the 2 clips and 5 claws to install the rear upper door armrest base panel.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































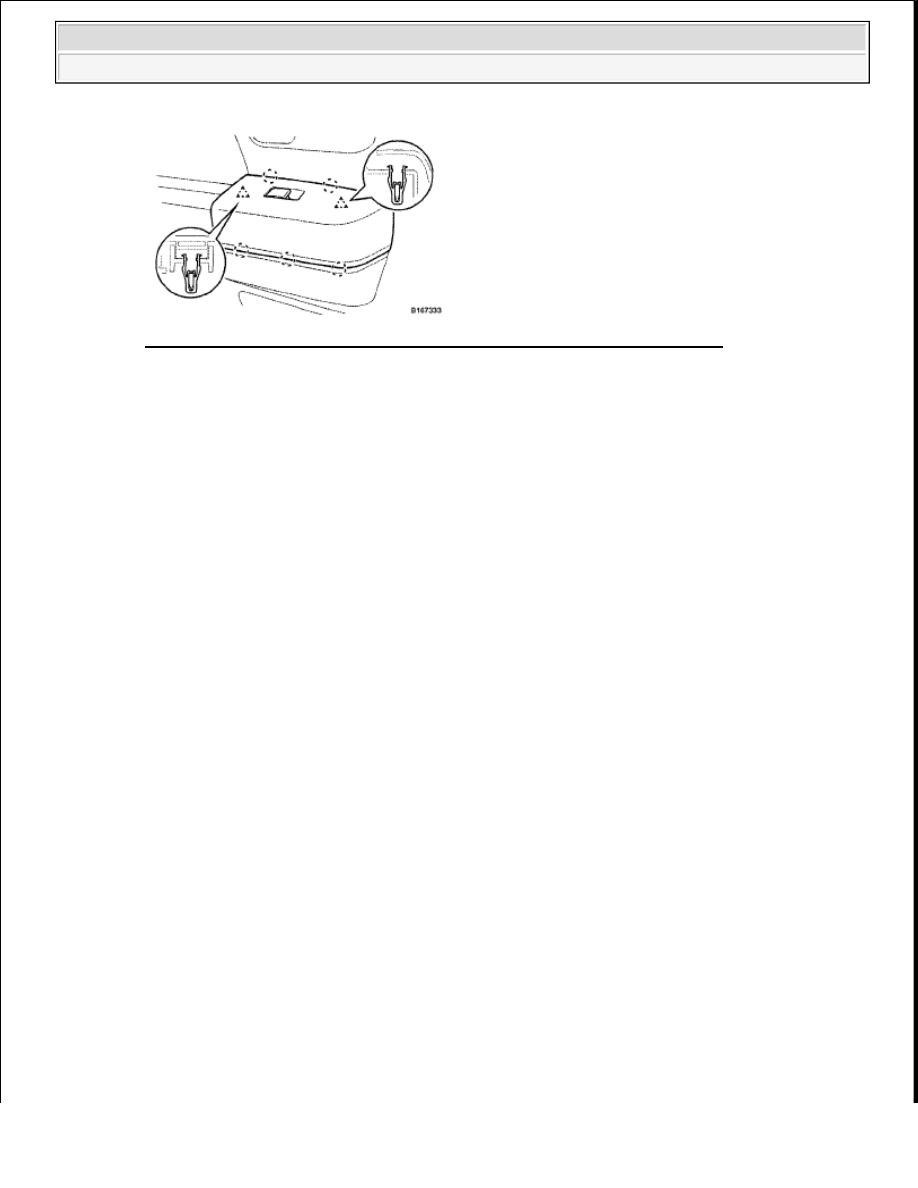

Fig. 65: Identifying Rear Upper Door Armrest Base Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

POWER WINDOW REGULATOR MOTOR (FOR FRONT DOOR)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

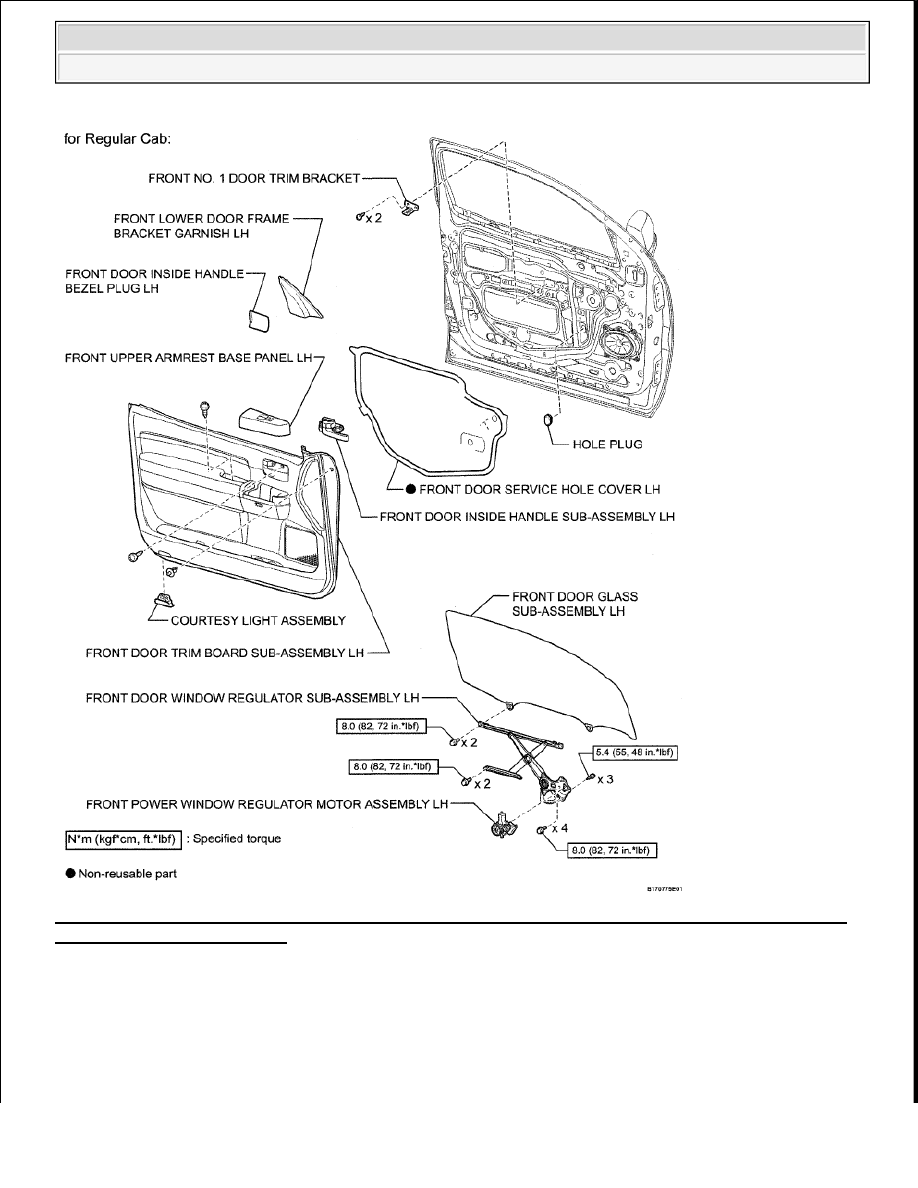

Fig. 66: Identifying Power Window Regulator Motor (For Front Door) Replacement Components With
Torque Specifications (1 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra

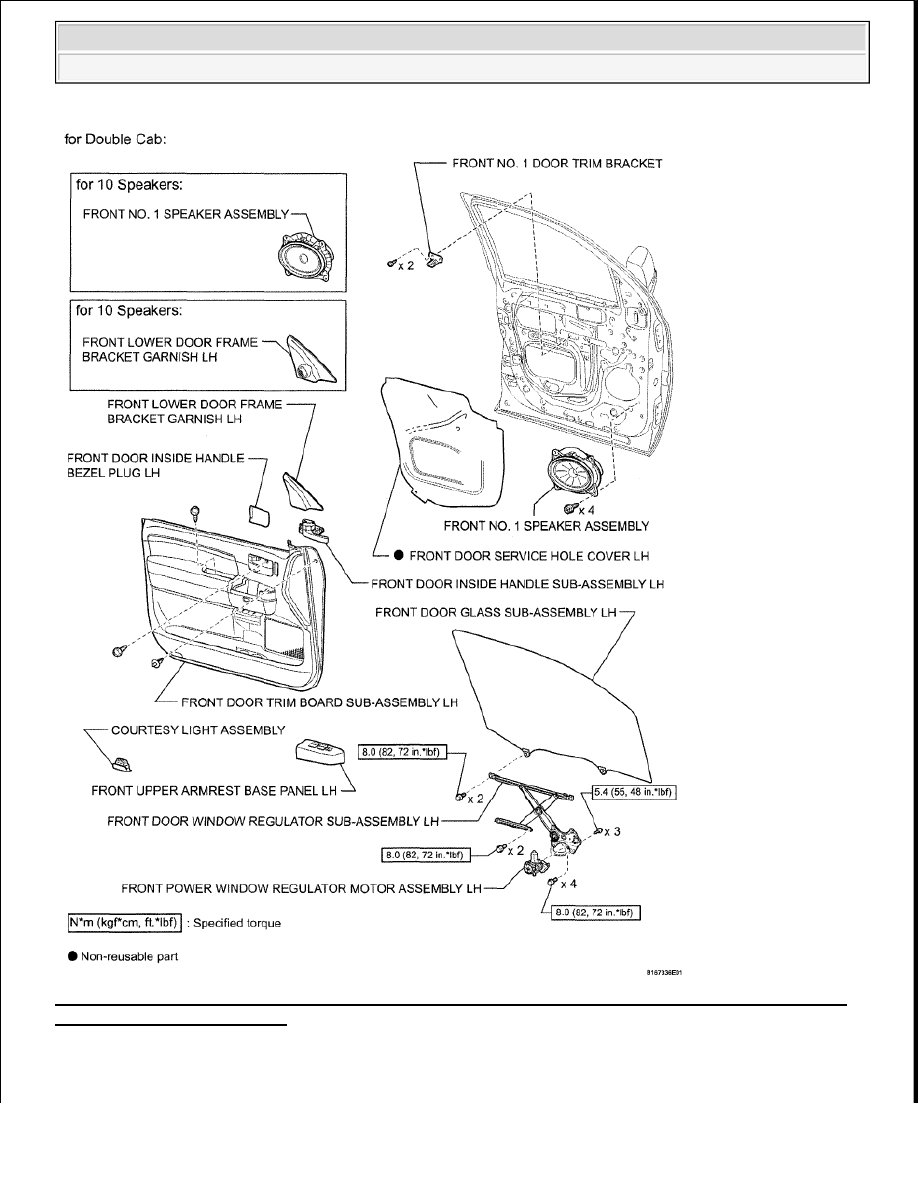

Fig. 67: Identifying Power Window Regulator Motor (For Front Door) Replacement Components With
Torque Specifications (2 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
