Toyota Tundra. Manual - part 727

for Front Passenger Switch:

STANDARD VOLTAGE TESTER CONNECTION SPECIFIED CONDITION
(FRONT PASSENGER SWITCH)

for Rear LH Switch:

STANDARD VOLTAGE TESTER CONNECTION SPECIFIED CONDITION (REAR
LH SWITCH)

for Rear RH Switch:

STANDARD VOLTAGE TESTER CONNECTION SPECIFIED CONDITION (REAR
RH SWITCH)

REMOVAL

1. REMOVE FRONT UPPER ARMREST BASE PANEL LH

a. Using a screwdriver, detach the 2 clips and 5 claws, and remove the front upper armrest base panel.

side door glass fully open

Tester

Connection

Switch Condition

Specified

Condition

N2-16 (U) - N2-

1 (E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> UP

Below 1 V --> 11

to 14 V

N2-15 (D) - N2-

1 (E)

Ignition switch ON, front passenger side door power
window regulator switch OFF --> DOWN

Tester

Connection

Switch Condition

Specified

Condition

N2-12 (U) - N2-

1 (E)

Ignition switch ON, rear LH side door power window
regulator switch OFF --> UP

Below 1 V --> 11

to 14 V

N2-13 (D) - N2-

1 (E)

Ignition switch ON, rear LH side door power window
regulator switch OFF --> DOWN

Tester

Connection

Switch Condition

Specified

Condition

N2-10 (U) - N2-

1 (E)

Ignition switch ON, rear RH side door power window
regulator switch OFF --> UP

Below 1 V --> 11

to 14 V

N2-18 (D) - N2-

1 (E)

Ignition switch ON, rear RH side door power window
regulator switch OFF --> DOWN



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































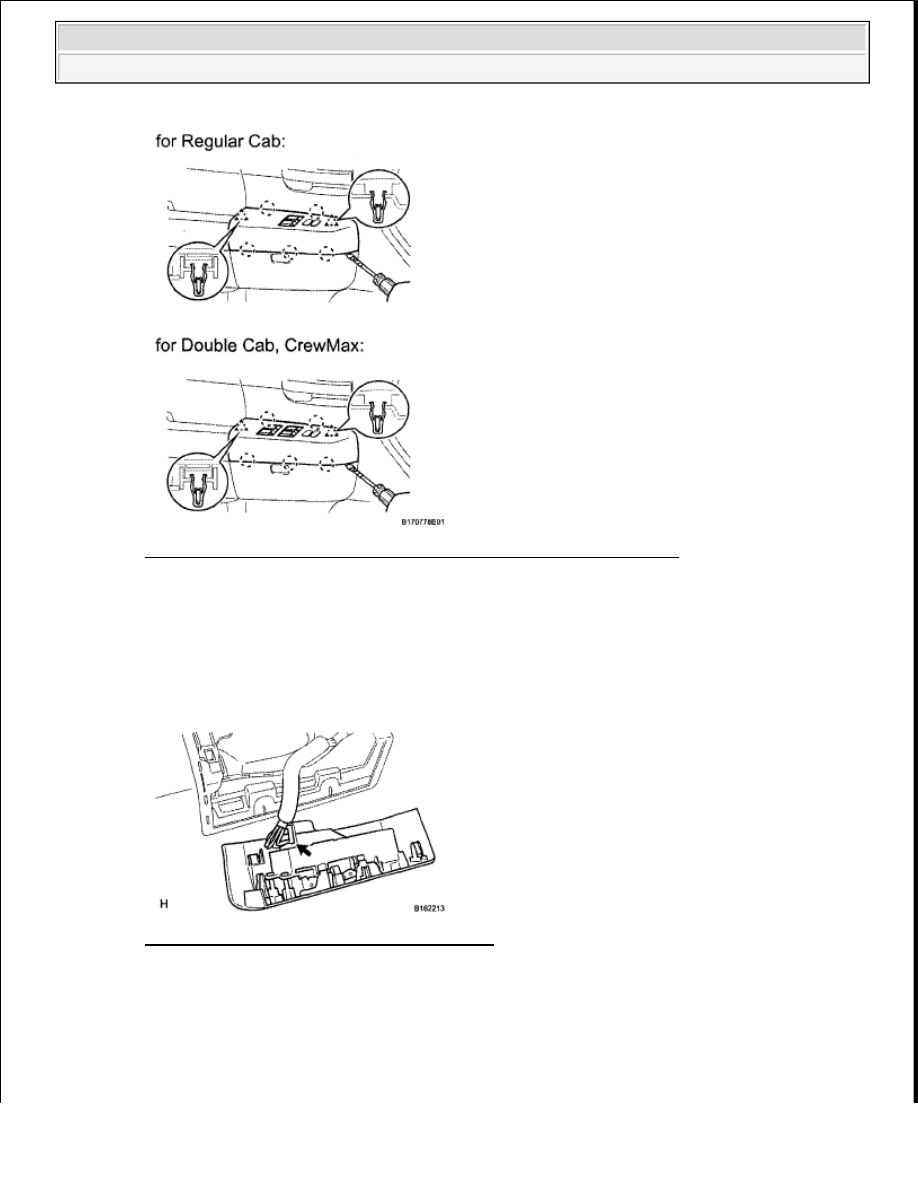

Fig. 43: Removing Front Upper Armrest Base Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Tape the screwdriver tip before use.

b. Disconnect the master switch connector.

Fig. 44: Identifying Master Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. REMOVE POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

a. Remove the 3 screws and master switch.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































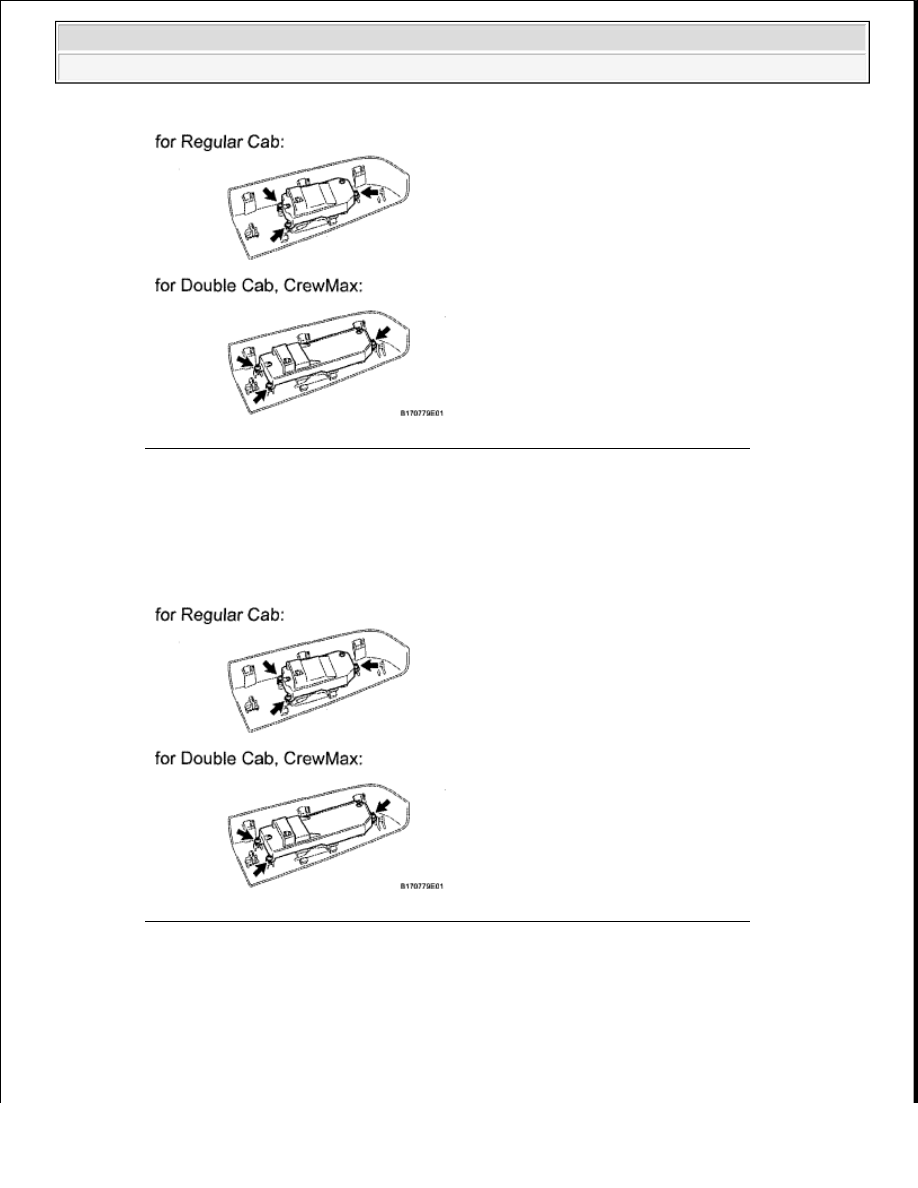

Fig. 45: Identifying Power Window Regulator Master Switch Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL POWER WINDOW REGULATOR MASTER SWITCH ASSEMBLY

a. Install the master switch with the 3 screws.

Fig. 46: Identifying Power Window Regulator Master Switch Assembly Screws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL FRONT UPPER ARMREST BASE PANEL LH

a. Connect the master switch connector.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra































Fig. 47: Identifying Master Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

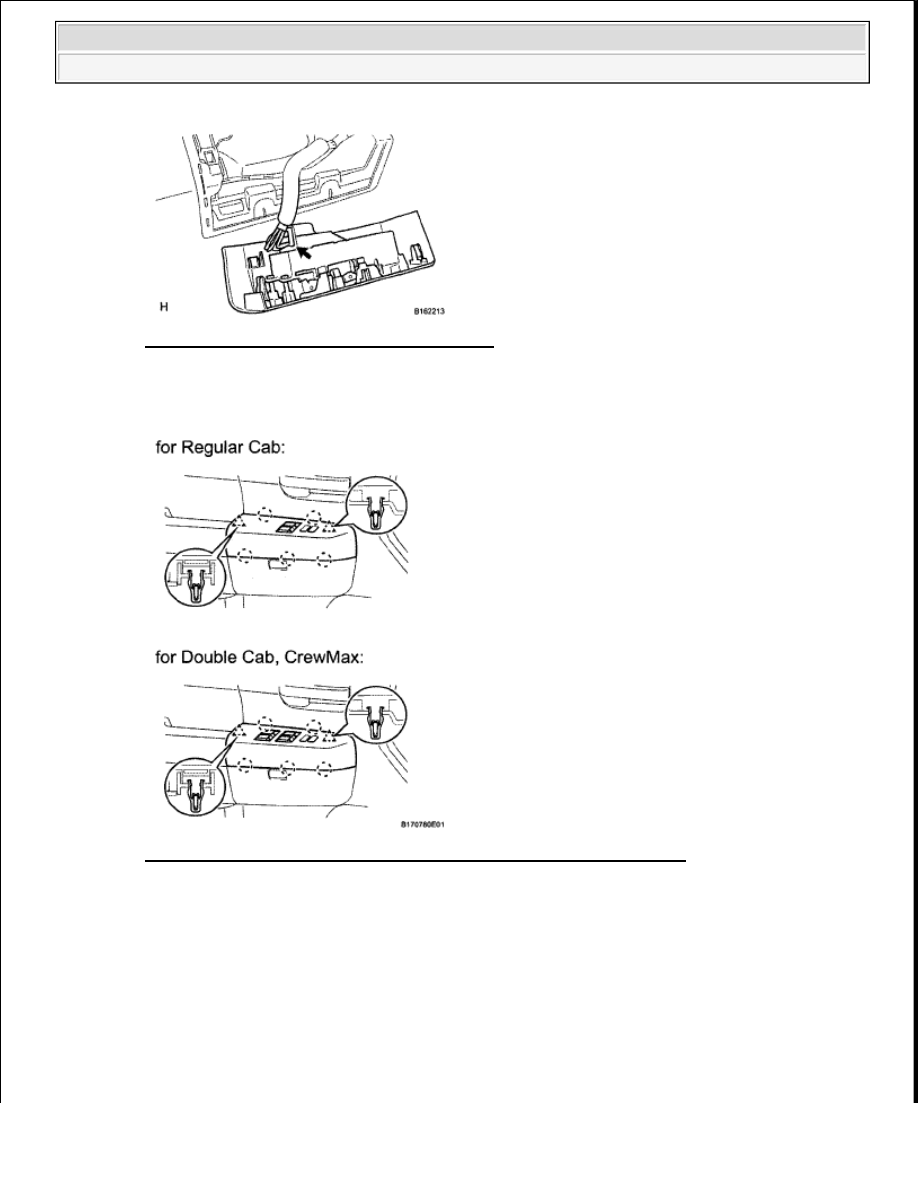

b. Attach the 2 clips and 5 claws to install the front upper armrest base panel.

Fig. 48: Identifying Front Upper Armrest Base Panel Clips And Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

FRONT PASSENGER SIDE POWER WINDOW SWITCH

COMPONENTS
