INSTALLATION

1. INSTALL GLASS BREAKAGE SENSOR ECU

a. Install the ECU with the nut.

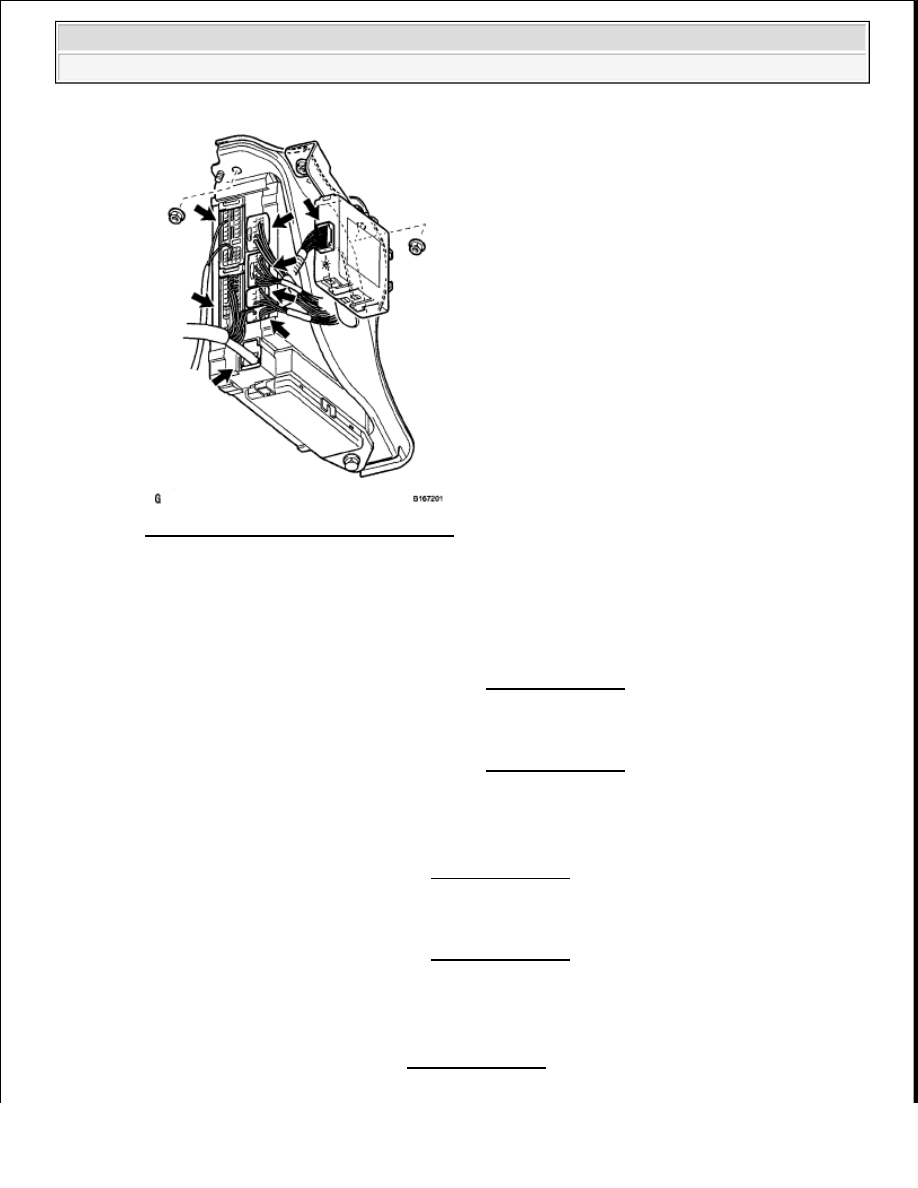

Fig. 47: Identifying ECU Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the junction block with the 2 nuts.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































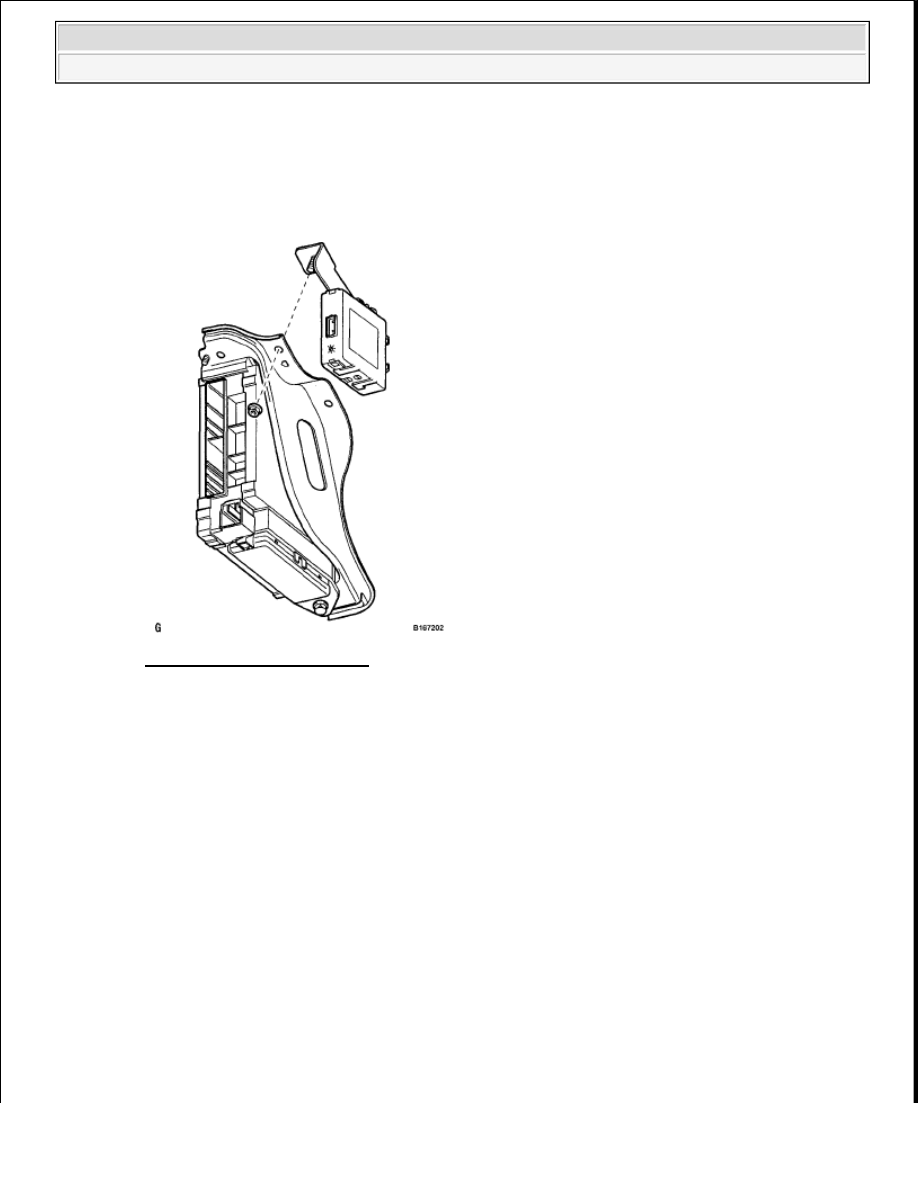

Fig. 48: Identifying Junction Block Nuts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the connectors.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH

a. for Column Shift Type:

Remove the instrument panel finish panel (See INSTALLATION ).

b. for Floor Shift Type:

Remove the instrument panel finish panel (See INSTALLATION ).

3. INSTALL INSTRUMENT SIDE PANEL LH

a. for Column Shift Type:

Remove the instrument side panel (See INSTALLATION ).

b. for Floor Shift Type:

Remove the instrument side panel (See INSTALLATION ).

4. INSTALL COWL SIDE TRIM BOARD LH

a. for Regular Cab:

Install the cowl side trim board (see INSTALLATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































b. for Double Cab:

Install the cowl side trim board (See INSTALLATION ).

c. for Crew Max:

Install the cowl side trim board (see INSTALLATION ).

5. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Regular Cab:

Install the front door scuff plate (see INSTALLATION ).

b. for Double Cab:

Install the front door scuff plate (See INSTALLATION ).

c. for CrewMax:

Install the front door scuff plate (see INSTALLATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Theft Deterrent - Tundra































2009 ACCESSORIES AND EQUIPMENT

Windshield/WindowGlass - Tundra

POWER WINDOW CONTROL SYSTEM

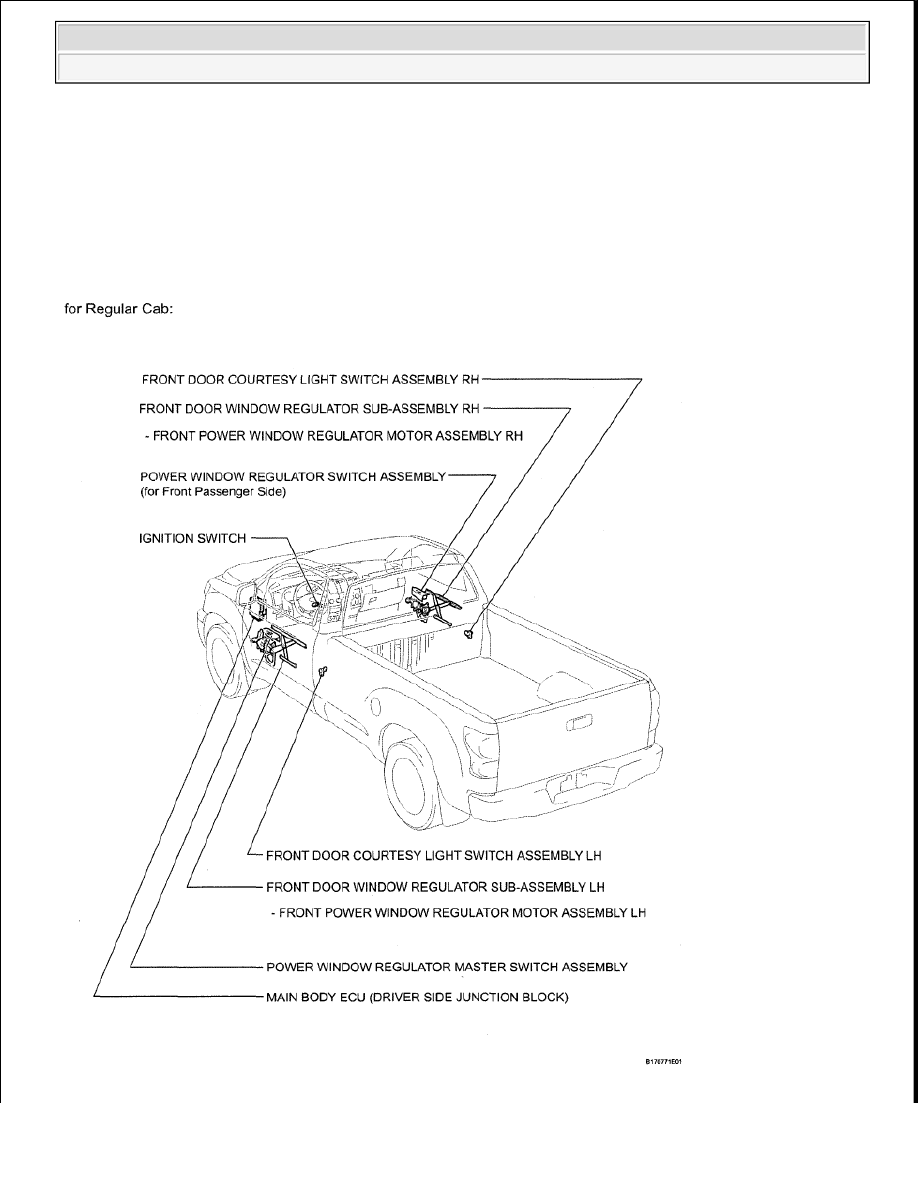

PARTS LOCATION



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Windshield/WindowGlass - Tundra
