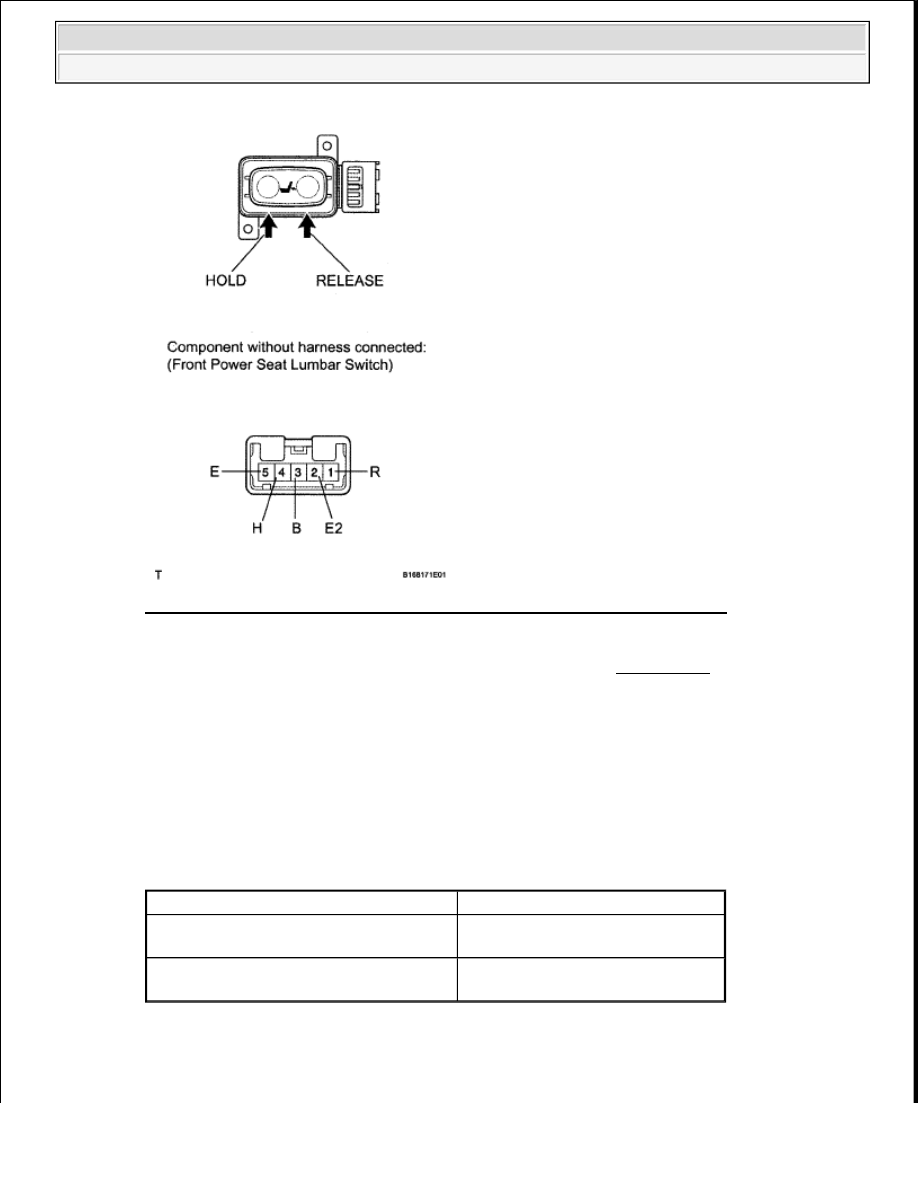

Fig. 15: Identifying Front Power Seat Lumbar Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE FRONT POWER SEAT LUMBAR SWITCH (see REMOVAL )

OK: Go to next step

8. INSPECT FRONT SEAT ADJUSTER ASSEMBLY LH

a. Disconnect the Z2 switch connector.

b. Apply battery voltage and check the operation of the power seat.

OK

FRONT SEAT ADJUSTER ASSEMBLY LH

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal Z2-4 (H)

Battery negative (-) --> Terminal Z2-1 (R)

Lumbar support moves forward (A)

Battery negative (-) --> Terminal Z2-4 (H)
Battery positive (+) --> Terminal Z2-1 (R)

Lumbar support moves rearward (B)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































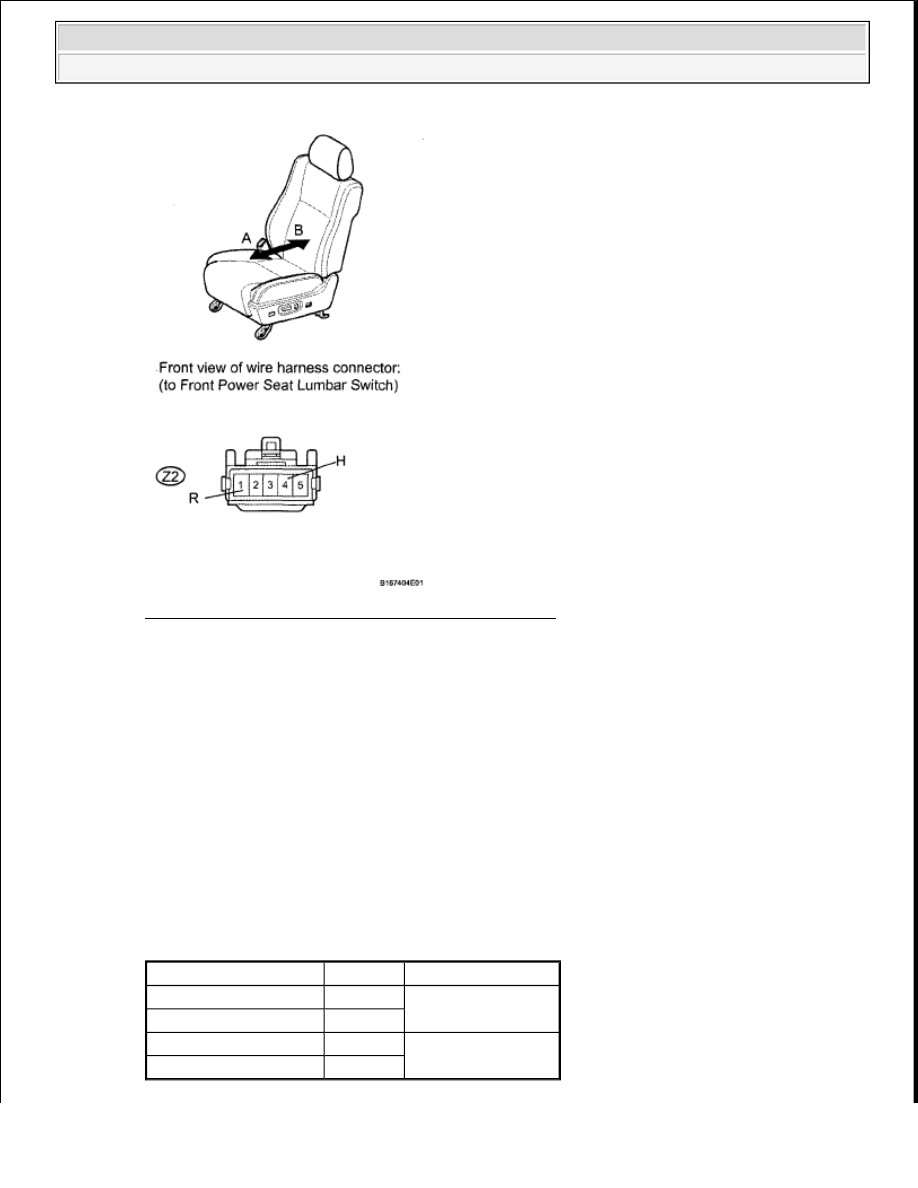

Fig. 16: Inspecting Front Seat Adjuster Assembly LH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 9

OK: REPAIR OR REPLACE HARNESS OR CONNECTOR (FRONT POWER SEAT LUMBAR
SWITCH BATTERY AND BODY GROUND)

9. CHECK HARNESS AND CONNECTOR (FRONT POWER SEAT LUMBAR SWITCH

LUMBAR SUPPORT MOTOR LH)

a. Disconnect the Z2 switch connector.

b. Disconnect the Z7 motor connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

FRONT POWER SEAT LUMBAR SWITCH LUMBAR SUPPORT MOTOR LH

Tester Connection

Condition Specified Condition

Z2-1 (R) - Z7-2

Always

Below 1 ohms

22-4 (H) - Z7-1

Always

Z2-1 (R) - Body ground Always

10 kohms or higher

Z2-4 (H) - Body ground Always



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































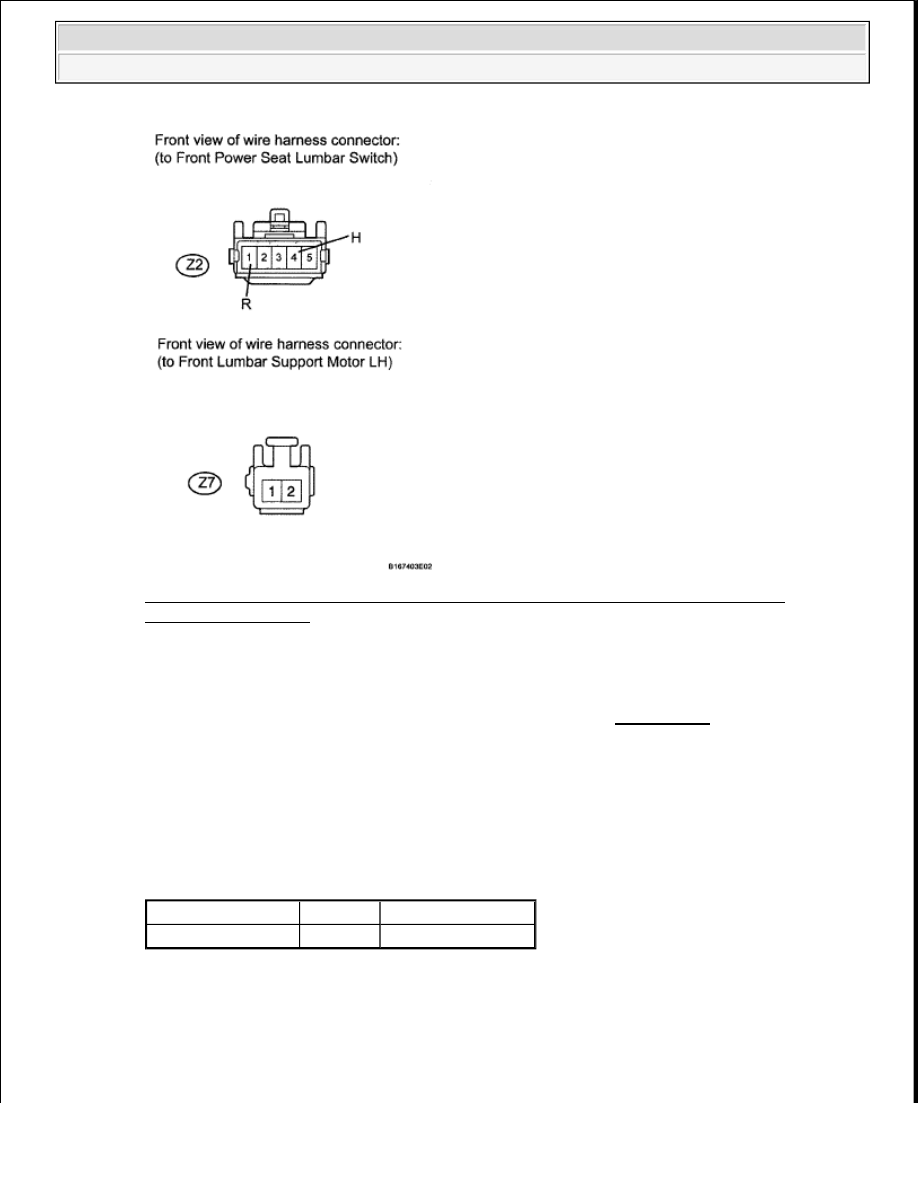

Fig. 17: Identifying Front Power Seat Lumbar Switch And Lumbar Support Motor
Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE FRONT SEAT ADJUSTER ASSEMBLY LH (see REMOVAL )

10. INSPECT FUSE (FR P/SEAT LH)

a. Remove the FR P/SEAT LH fuse from the main body ECU.

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

FUSE (FR P/SEAT LH)

NG: REPLACE FUSE

OK: Go to next step

11. INSPECT LEG SUPPORT ADJUSTMENT SWITCH

Tester Connection Condition Specified Condition

FR P/SEAT LH fuse Always

Below 1 ohms



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Seat - Tundra































a. Remove the switch (see REMOVAL ).

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

LEG SUPPORT ADJUSTMENT SWITCH

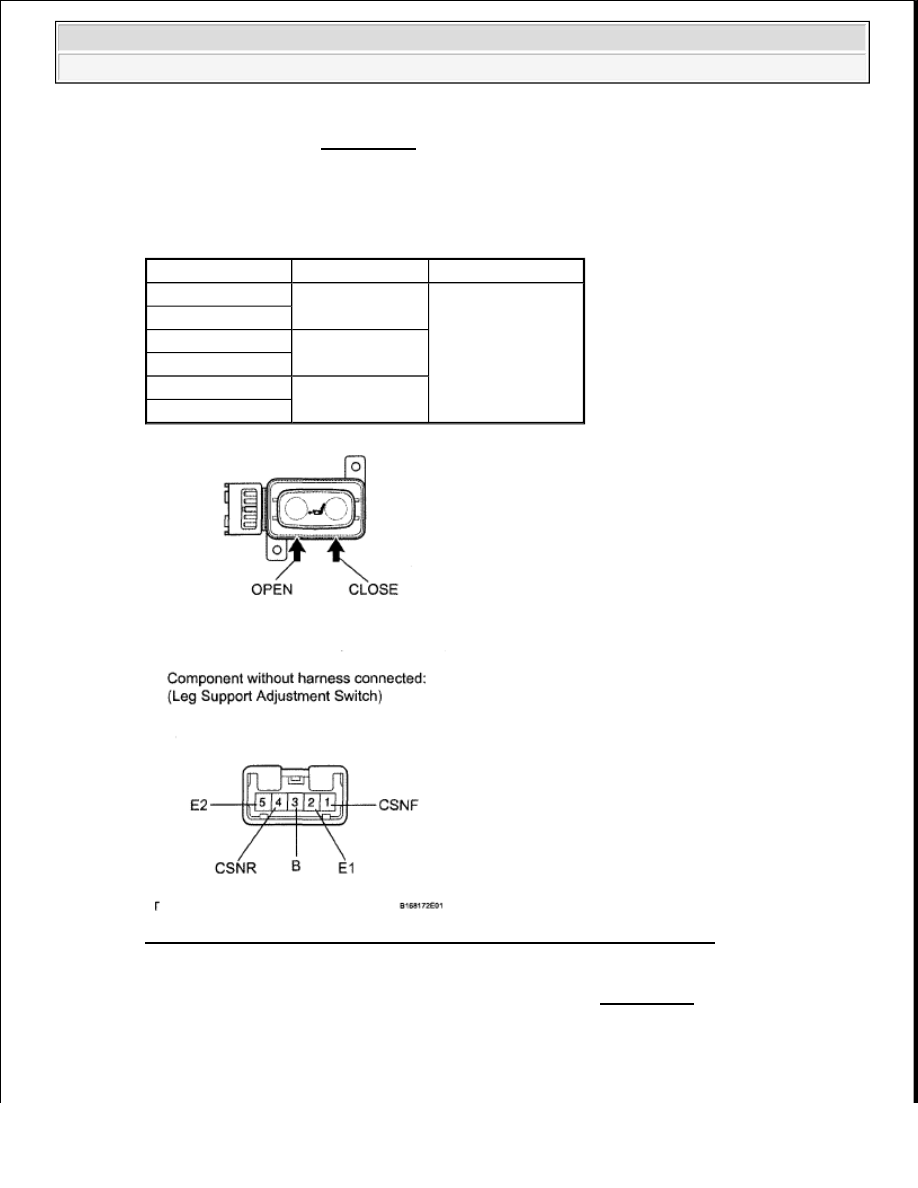

Fig. 18: Identifying Leg Support Adjustment Switch Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE LEG SUPPORT ADJUSTMENT SWITCH (see REMOVAL )

OK: Go to next step

12. INSPECT FRONT SEAT ADJUSTER ASSEMBLY LH

Tester Connection Switch Condition Specified Condition

1 (CSNF) - 3 (B)

OPEN

Below 1 ohms

4 (CSNR) - 5 (E2)

1 (CSNF) - 2 (E1)

OFF

4 (CSNR) - 5 (E2)

1 (CSNF) - 2 (E1)

CLOSE

3 (B) - 4 (CSNR)
