2. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH (for Steel Type Bumper)

(See REMOVAL )

3. REMOVE FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY RH (for Steel Type Bumper)

(See REMOVAL )

4. REMOVE FRONT END PANEL LH (See REMOVAL )

5. REMOVE FRONT END PANEL RH (See REMOVAL )

6. REMOVE FRONT END PANEL LH (for Resin Type Bumper) (See REMOVAL )

7. REMOVE FRONT END PANEL RH (for Resin Type Bumper) (See REMOVAL )

8. REMOVE FRONT BUMPER COVER SUB-ASSEMBLY (See REMOVAL )

9. REMOVE FRONT BUMPER BAR (See REMOVAL )

10. REMOVE FRONT BUMPER COVER (for Resin Type Bumper) (See REMOVAL )

11. REMOVE NO. 1 ULTRASONIC SENSOR

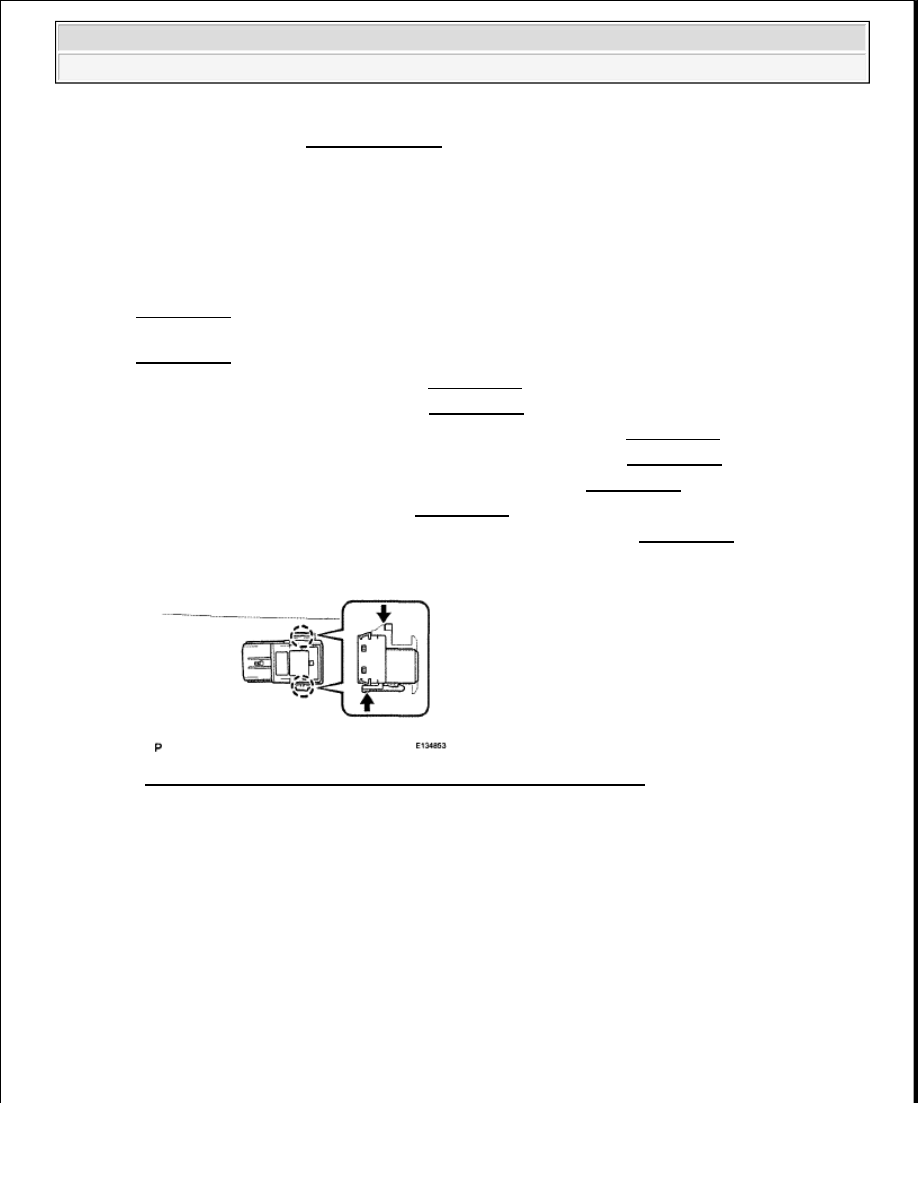

Fig. 68: Pushing Down On Lever With Finger To Releasing Claw
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. While pushing down on the lever with a finger to release the one claw, detach the claw on the other

side to remove the ultrasonic sensor.

HINT:

The type of claw on the top and bottom of the sensor are different. Observe the claws carefully
before removing the sensor.

12. REMOVE NO. 1 ULTRASONIC SENSOR RETAINER

a. Detach the 2 claws and remove the sensor retainer from the front bumper.

(see INITIALIZATION ).



After the ignition switch is turned OFF, the navigation system
requires approximately 90 seconds to record various types of
memory and settings. As a result, after turning the ignition switch
OFF, wait 90 seconds or more before disconnecting the cable from
the negative (-) battery terminal.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra

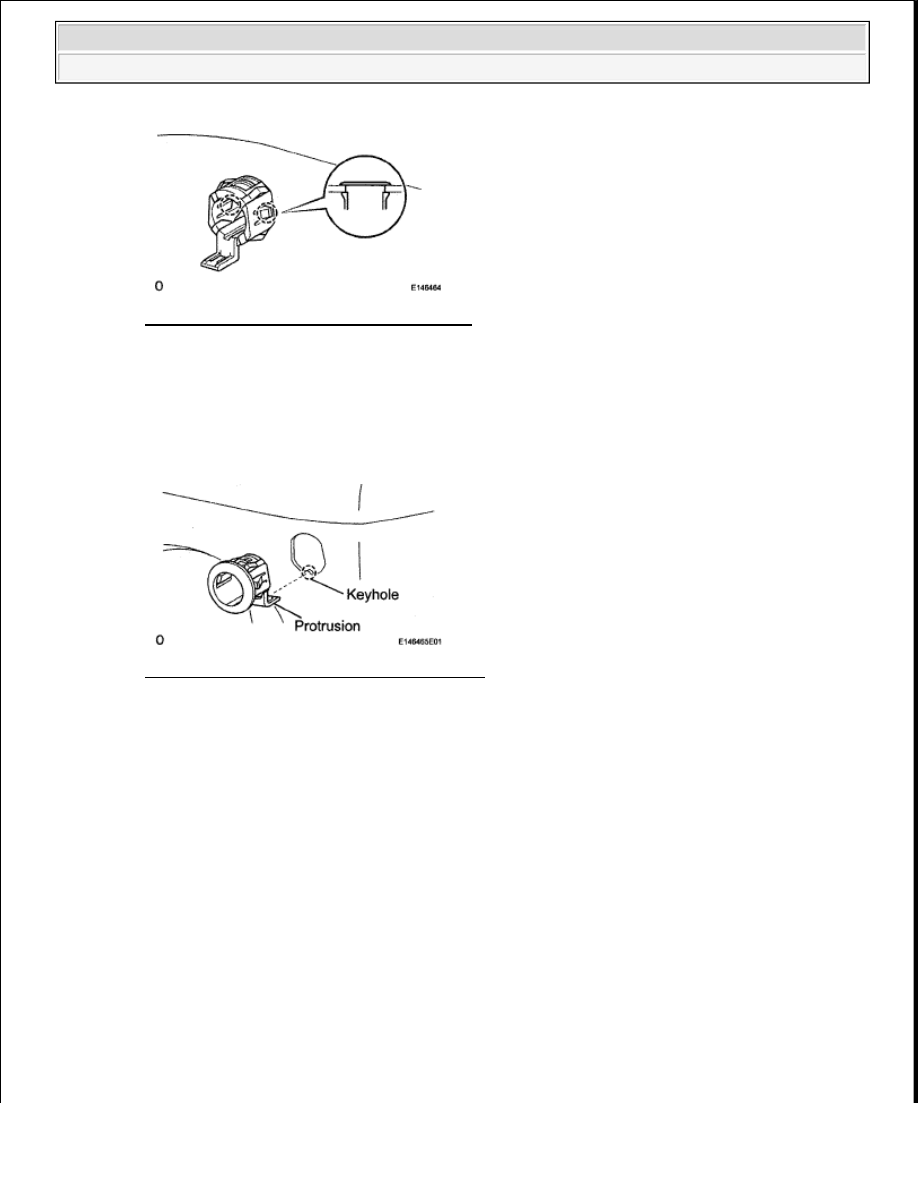

Fig. 69: Identifying Sensor Retainer Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL NO. 1 ULTRASONIC SENSOR RETAINER

a. Align the keyhole and protrusion as shown in the illustration.

Fig. 70: Identifying Keyhole And Protrusion
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the sensor retainer to the front bumper.

2. INSTALL NO. 1 ULTRASONIC SENSOR

a. Attach the 2 claws to install the ultrasonic sensor.

NOTE:

Do not damage the bumper with the protrusion when installing the
retainer.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































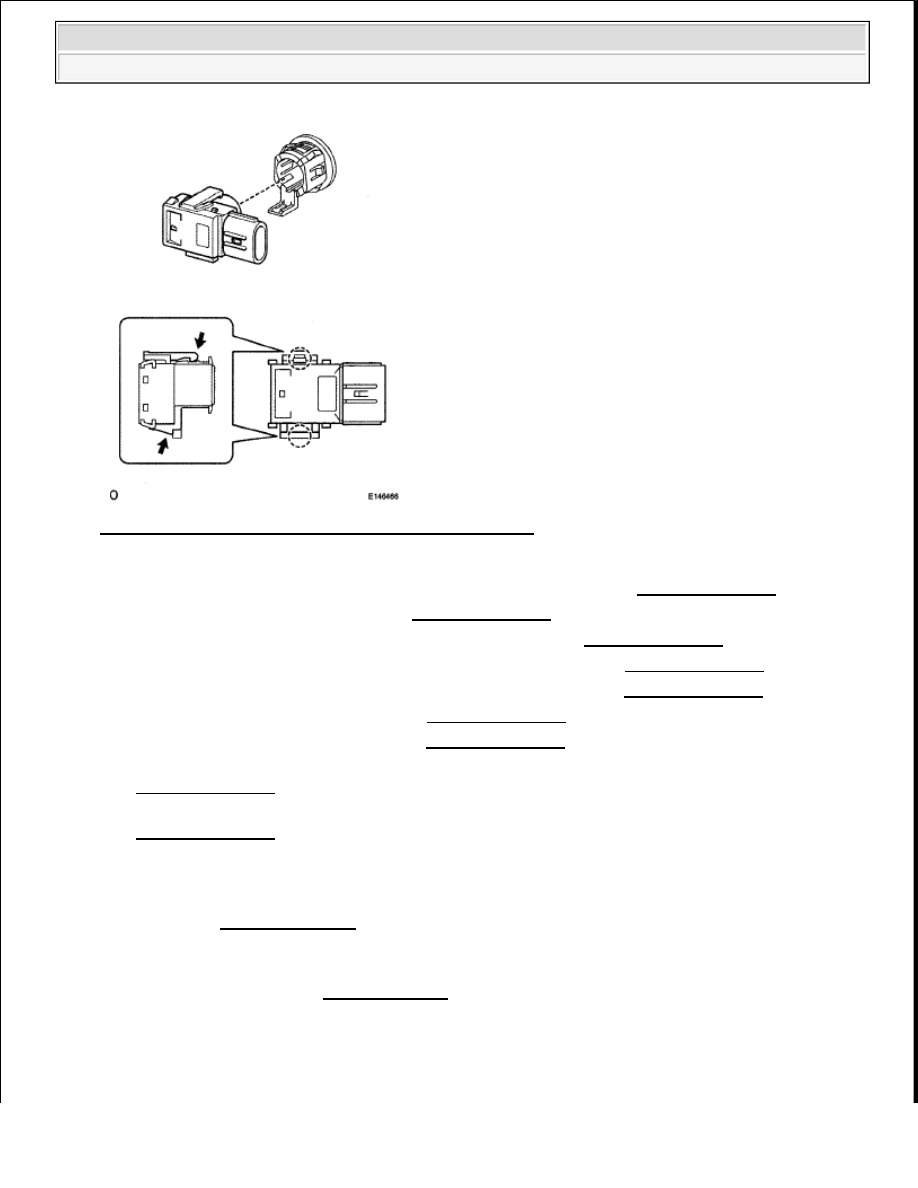

Fig. 71: Attaching Claws To Installing Ultrasonic Sensor
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL FRONT BUMPER COVER (for Resin Type Bumper) (See INSTALLATION )

4. INSTALL FRONT BUMPER BAR (See INSTALLATION )

5. INSTALL FRONT BUMPER COVER SUB-ASSEMBLY (See INSTALLATION )

6. INSTALL FRONT END PANEL RH (for Resin Type Bumper) (See INSTALLATION )

7. INSTALL FRONT END PANEL LH (for Resin Type Bumper) (See INSTALLATION )

8. INSTALL FRONT END PANEL RH (See INSTALLATION )

9. INSTALL FRONT END PANEL LH (See INSTALLATION )

10. INSTALL FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY RH (for Steel Type Bumper)

(See INSTALLATION )

11. INSTALL FRONT FENDER SPLASH SHIELD SUB-ASSEMBLY LH (for Steel Type Bumper)

(See INSTALLATION )

12. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

13. ADJUST FOG LIGHT

a. Adjust the fog light (see ADJUSTMENT ).

ULTRASONIC SENSOR (FOR REAR SIDE)

COMPONENTS

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Parking Assist/Monitoring - Tundra































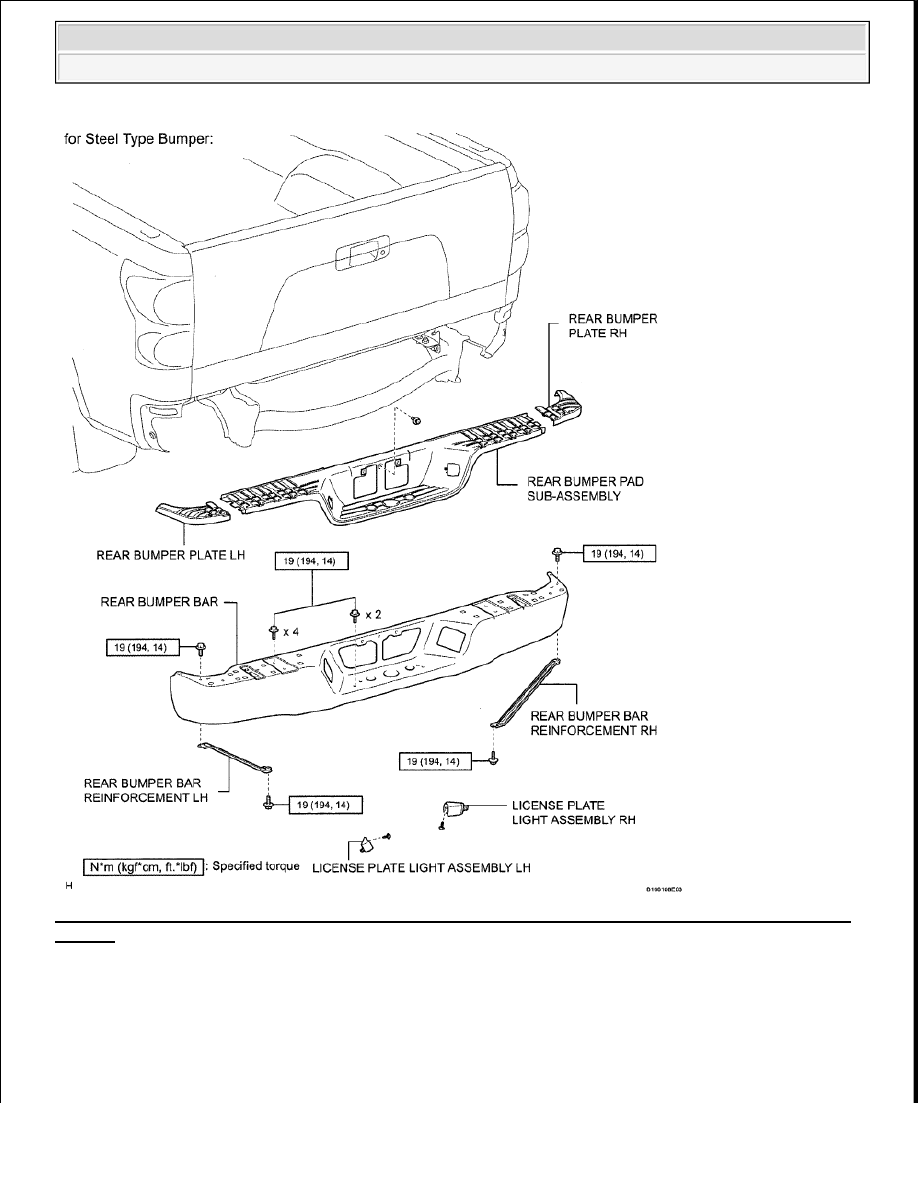

Fig. 72: Identifying Ultrasonic Sensor Components With Torque Specification (For Steel Type Bumper)
(1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
