2. INSTALL NO. 1 RADIO BRACKET

a. Install the bracket with the 4 bolts.

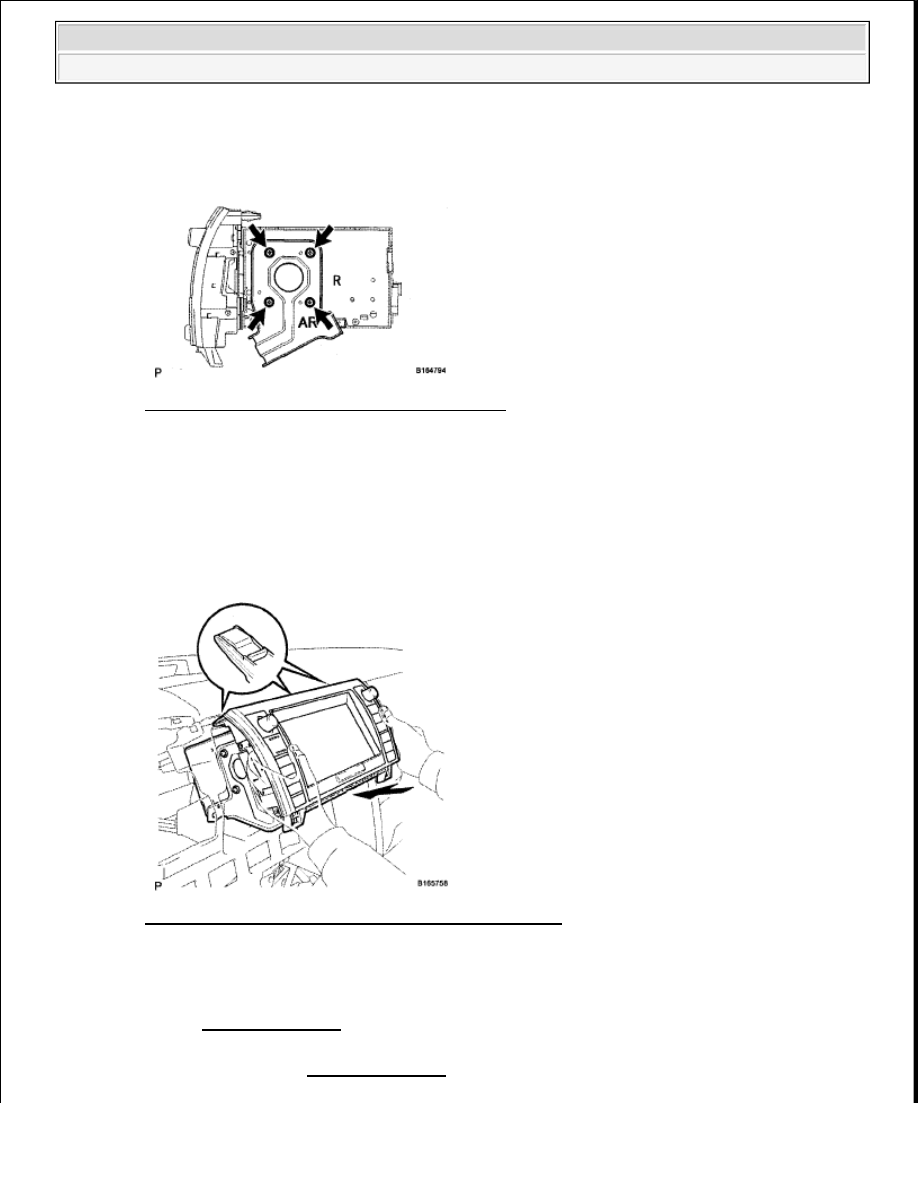

Fig. 456: Identifying No. 1 Radio Bracket Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL NAVIGATION RECEIVER ASSEMBLY WITH BRACKET

a. Connect the connectors.

b. Insert the navigation receiver as shown in the illustration to attach the 3 clips on its backside.

Fig. 457: Removal/Installation Of Navigation Receiver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the navigation receiver with the 4 bolts.

4. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Manual Air Conditioning

System) (See INSTALLATION )

5. INSTALL INTEGRATION CONTROL AND PANEL ASSEMBLY (for Automatic Air

Conditioning System) (See INSTALLATION )

NOTE:

When inserting the navigation receiver, do not press the knobs on it.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































6. INSTALL INSTRUMENT PANEL CUP HOLDER ASSEMBLY (See INSTALLATION )

7. INSTALL LOWER INSTRUMENT CLUSTER FINISH PANEL (See INSTALLATION )

8. INSTALL FRONT ASH RECEPTACLE BOX SUB-ASSEMBLY

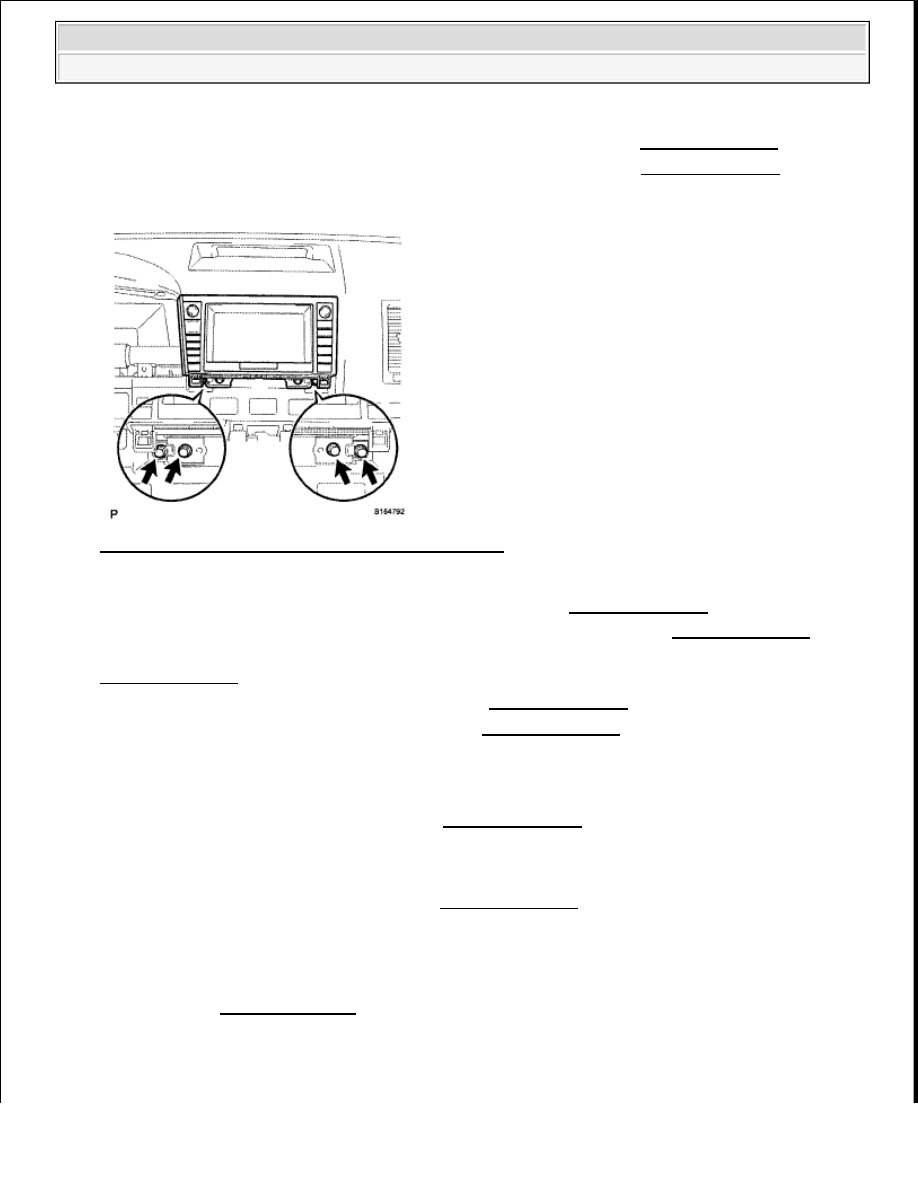

Fig. 458: Identifying Navigation Receiver With Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. INSTALL CENTER LOWER INSTRUMENT COVER (See INSTALLATION )

10. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )

11. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

12. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

13. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

14. INSTALL FRONT DOOR SCUFF PLATE LH

a. for Double Cab:

Install the front door scuff plate LH (See INSTALLATION ).

b. for CrewMax:

Install the front door scuff plate LH (see INSTALLATION ).

15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

NAVIGATION RECEIVER (FOR FLOOR SHIFT TYPE)

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































COMPONENTS

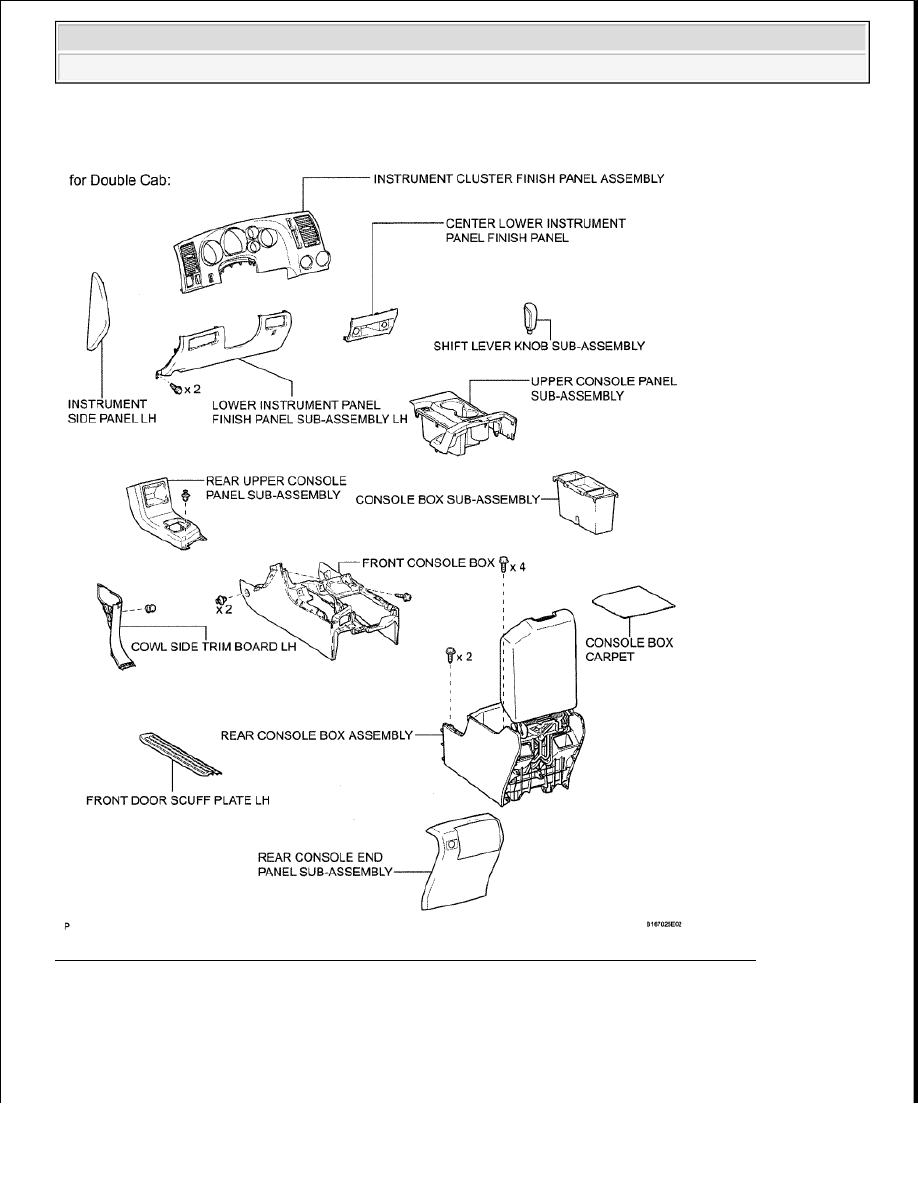

Fig. 459: Identifying Navigation Receiver Components - For Double Cab (Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra

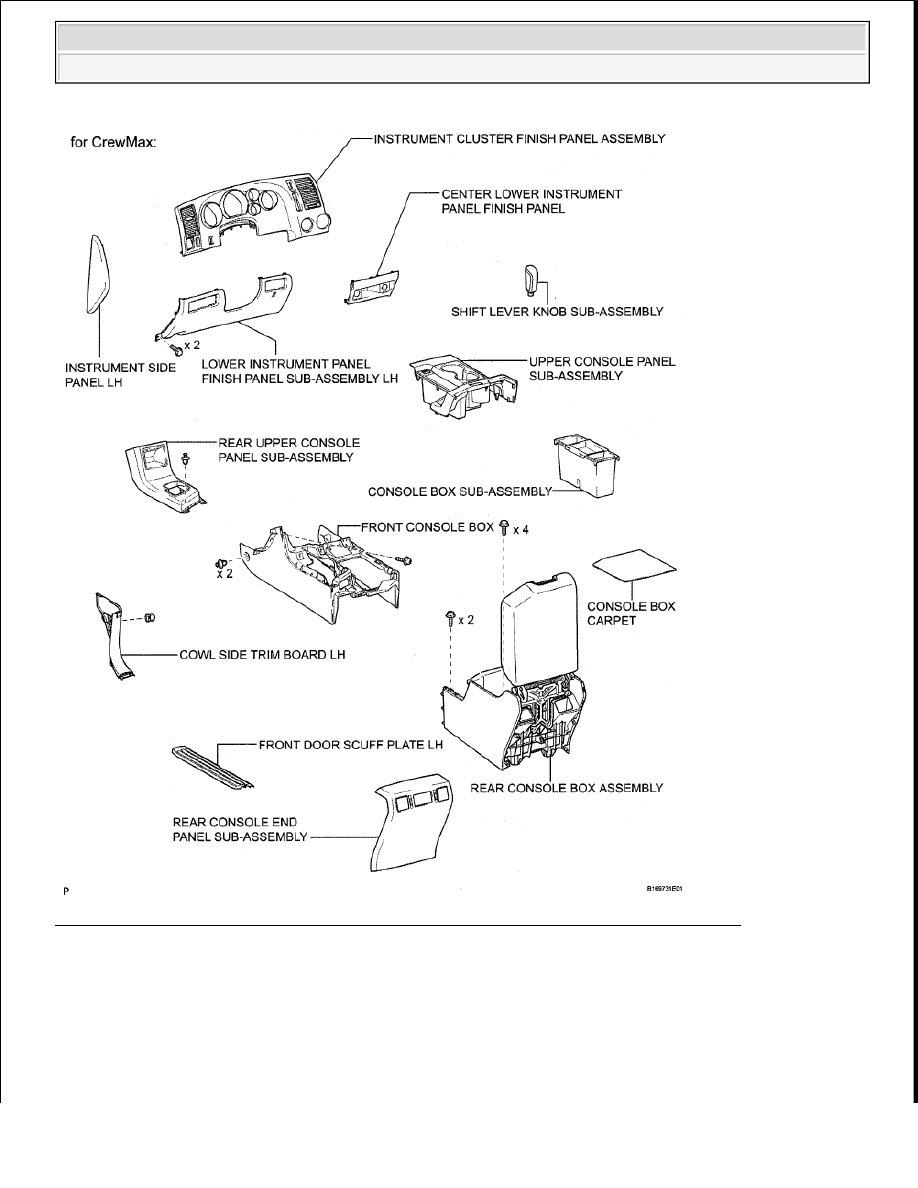

Fig. 460: Identifying Navigation Receiver Components - For CrewMax (Floor Shift Type)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
