DISPLAY CHECK MODE

HINT:



This mode checks the color display on the navigation receiver.



Illustrations may differ from the actual vehicle depending on the device settings and options. Therefore,
some detailed areas may not be exactly the same as on the actual vehicle.

1. ENTER DIAGNOSTIC MODE (see DTC CHECK/CLEAR )

2. DISPLAY CHECK

a. Select "Display Check" from the "Diagnosis MENU" screen.

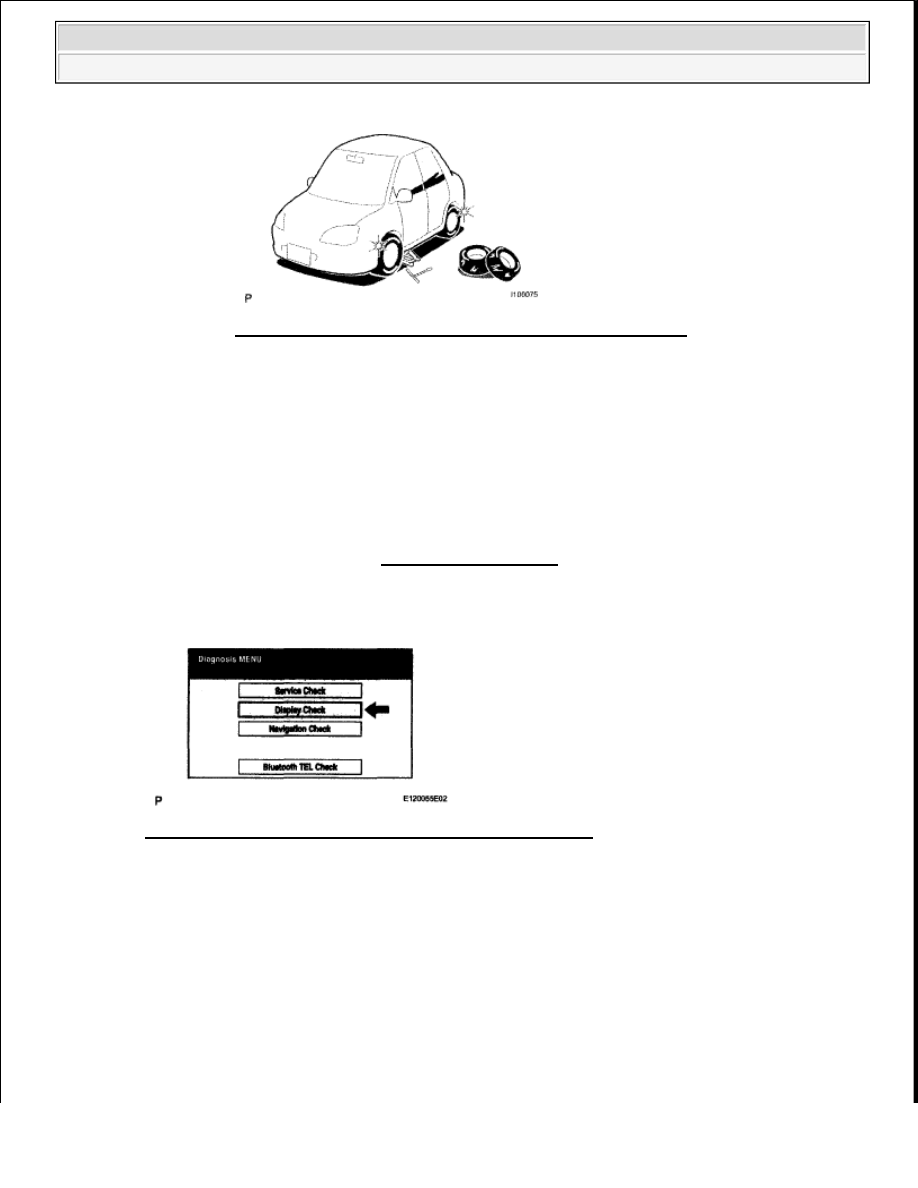

Fig. 246: Diagnostic Menu Screen Display - Display Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. COLOR BAR CHECK

a. Select "Color Bar Check" from the "Display Check" screen.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































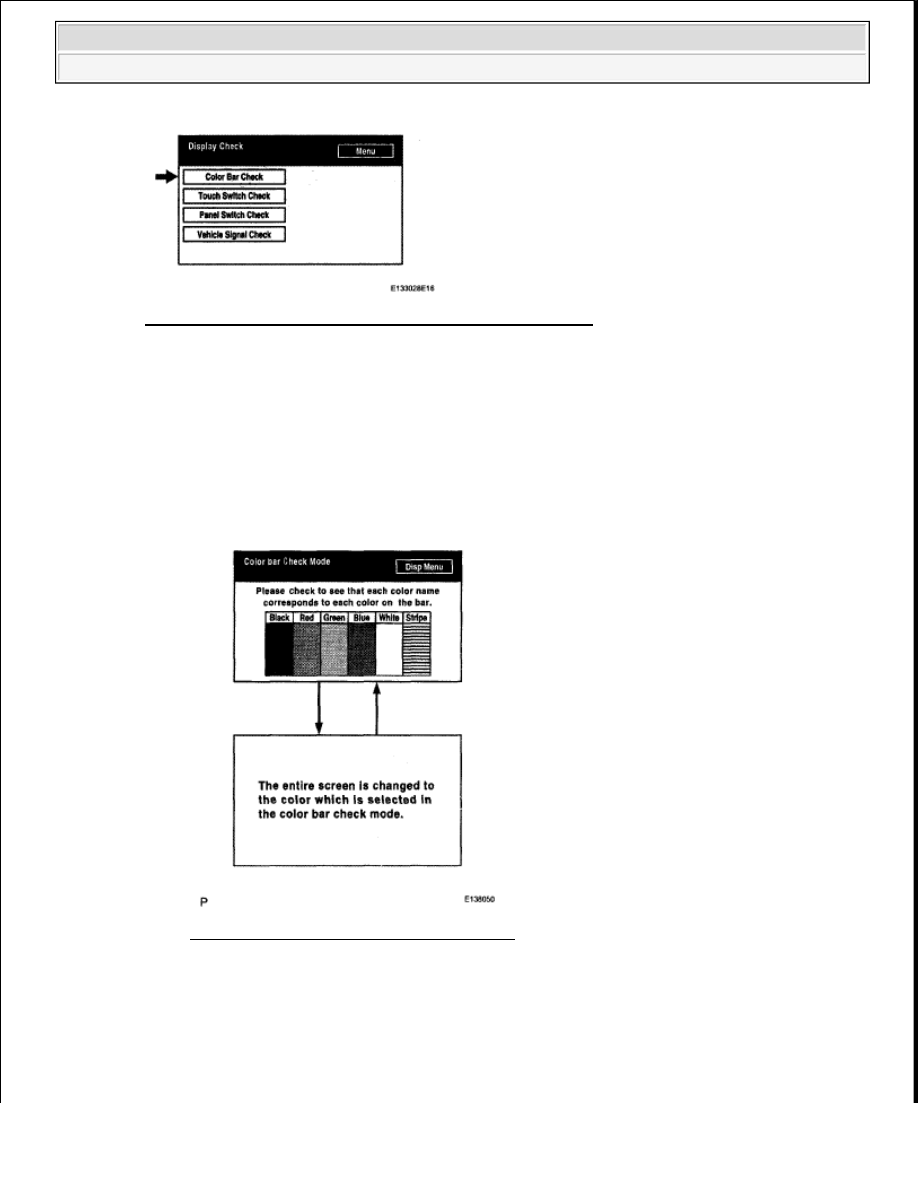

Fig. 247: Display Check Screen Display - Color Bar Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Select a color bar from the "Color Bar Check Mode" screen.

c. Check the display color.

HINT:



The entire screen turns to the color or stripe selected.



Touch the display to return to the "Color Bar Check" screen.

Fig. 248: Display - Color Bar Check Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. TOUCH SWITCH CHECK

a. Select "Touch Switch Check" from the "Display Check" screen.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































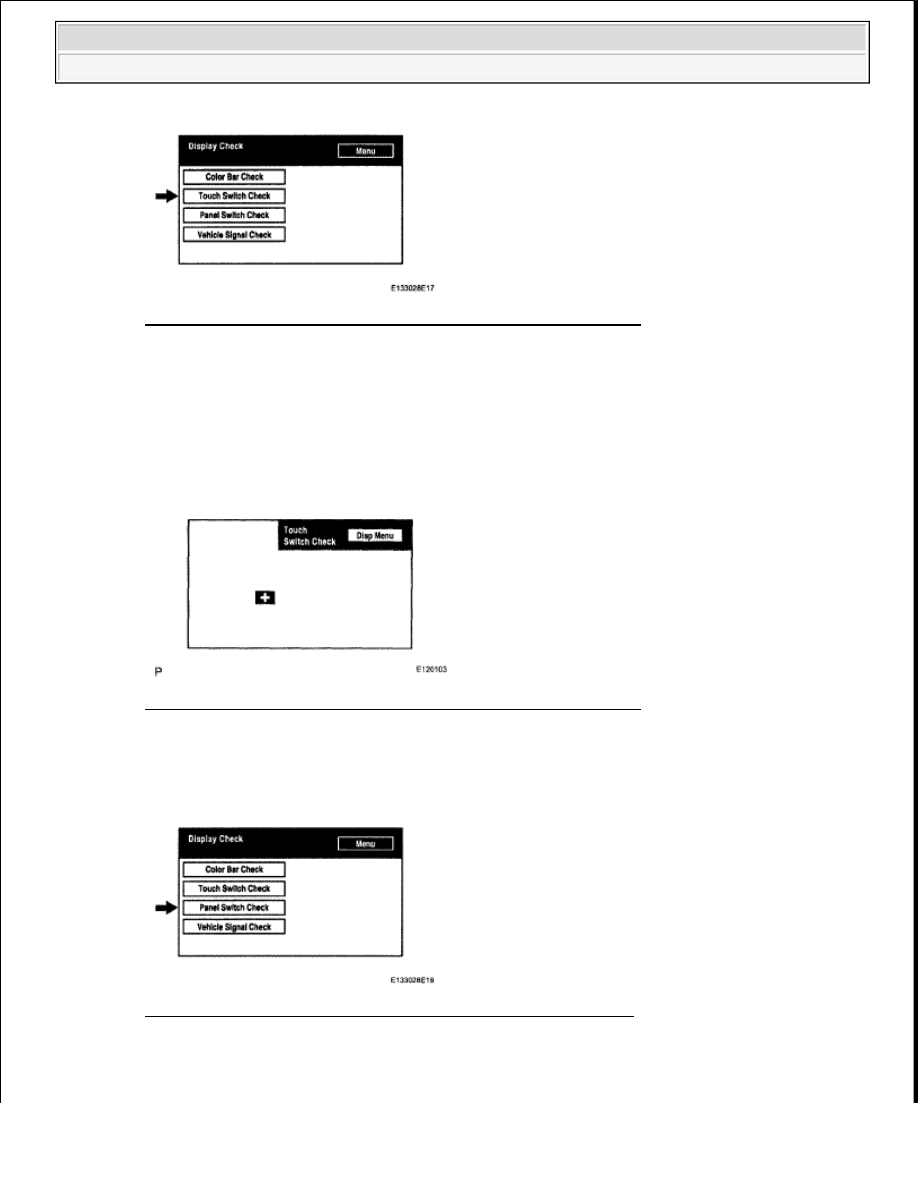

Fig. 249: Diagnostic Menu Screen Display - Touch Switch Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Touch the display anywhere in the open area to perform the check when the "Touch Switch Check"

screen is displayed.

HINT:

A "+" mark is displayed on the display is touched.

Fig. 250: Diagnostic Menu Screen Display - Touch Switch Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. PANEL SWITCH CHECK

a. Select "Panel Switch Check" from the "Display Check" screen.

Fig. 251: Diagnostic Menu Screen Display - Panel Switch Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Operate each switch and check that the switch name and condition are correctly displayed.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































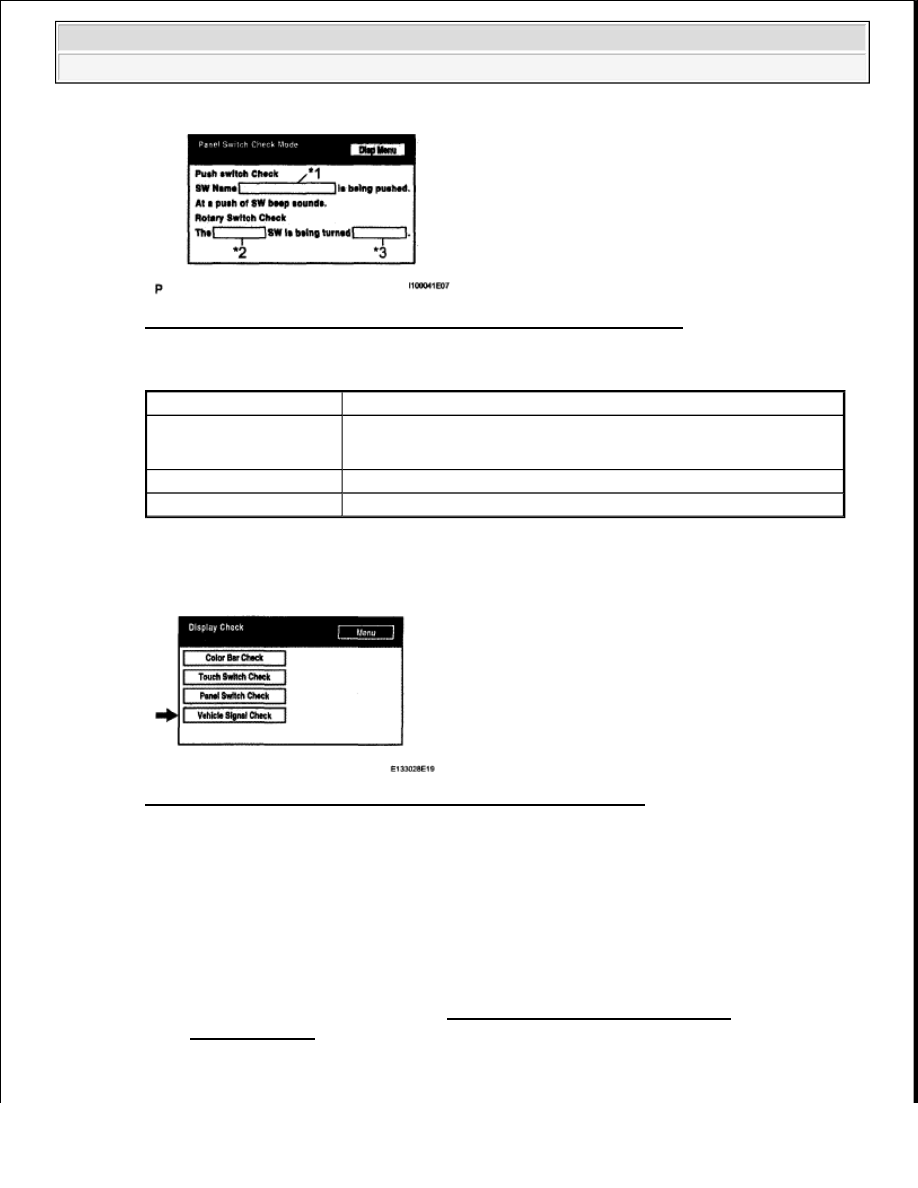

Fig. 252: Diagnostic Menu Screen Display - Panel Switch Check Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

PANEL SWITCH DISPLAY CONTENTS CHART

6. VEHICLE SIGNAL CHECK

a. Select "Vehicle Signal Check" from the "Display Check" screen.

Fig. 253: Diagnostic Menu Screen Display - Vehicle Signal Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. When the "Vehicle Signal Check Mode" screen is displayed, check all the vehicle signal

conditions.

HINT:



Only conditions having inputs are displayed.



This screen is updated once per second when input signals to the vehicle are changed.



For details of this function, refer to DIAGNOSIS DISPLAY DETAILED
DESCRIPTION .

Display

Contents

Push switch name/*1



Name of the pressed switch is displayed.



If more than one switch is pressed, "MULTIPLE" is displayed.

Rotary switch name/*2

Name of rotary switch is displayed.

Rotary switch direction/*3 Direction of rotary switch is displayed.
