3. NAVIGATION RECEIVER OUTLINE

a. Touch switch

Touch switches are touch-sensitive (interactive) switches operated by touching the screen. When a
switch is pressed, the outer glass bends to contact the inner glass at the pressed position. By doing
this, the voltage ratio is measured and the pressed position is detected.

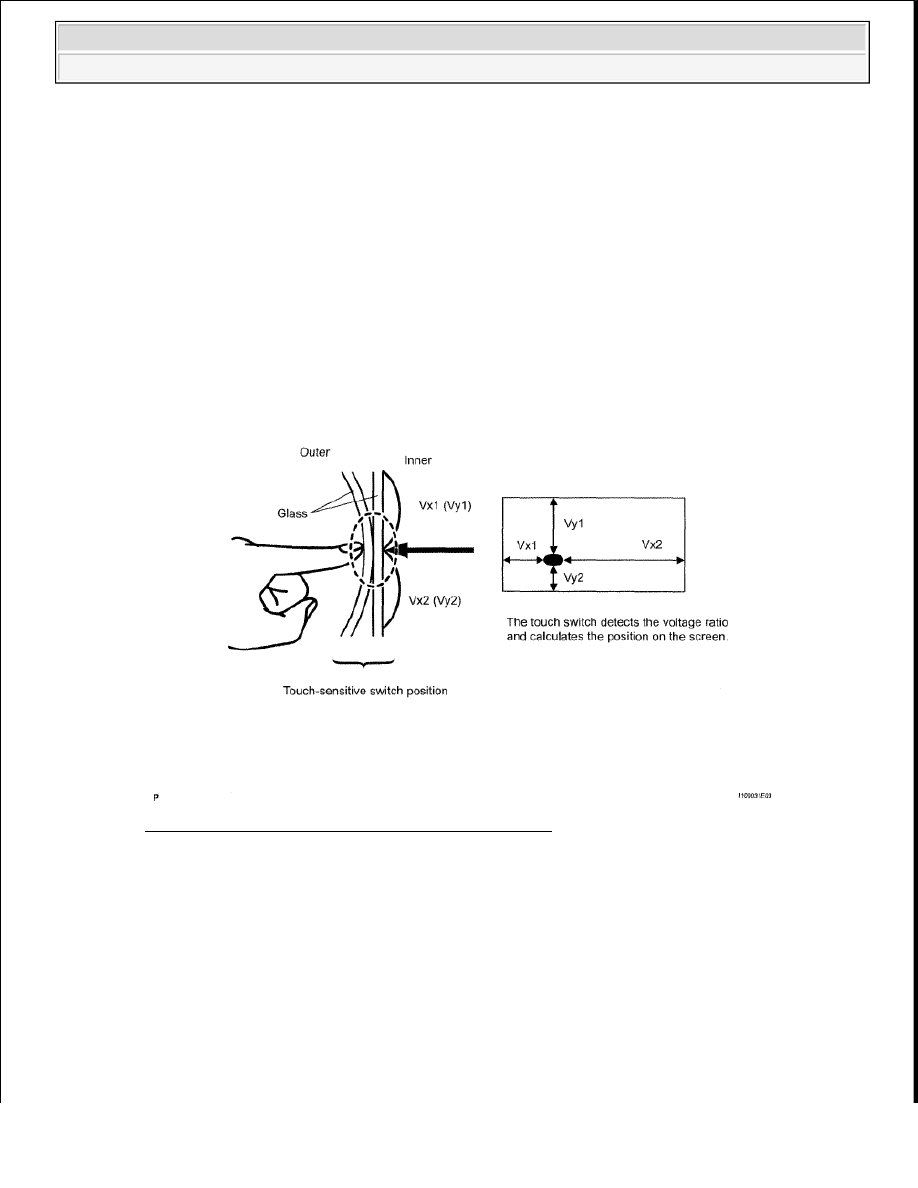

Fig. 226: Identifying Touch-Sensitive Switch Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. DVD (Digital Versatile Disc) PLAYER OUTLINE (for Navigation Map)

a. The navigation receiver uses a laser pickup to read the digital signals recorded on a DVD.

NOTE:



Do not disassemble any part of the navigation receiver (built-in
navigation ECU).



Do not apply oil to the navigation receiver (built-in navigation ECU).



Do not insert anything but a DVD into the navigation receiver (built-in
navigation ECU).

CAUTION: Because the navigation system uses an invisible laser beam, do

not look directly at the laser pickup. Be sure to only operate the
navigation as instructed.

NOTE:



Do not disassemble any part of the navigation receiver.



Do not apply oil to the navigation receiver.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































5. DISC PLAYER OUTLINE

a. The CD player has a 4-disc CD changer.

b. A CD player uses a laser pickup to read digital signals recorded on CDs. By converting the digital

signals to analog, music and other content can be played.

c. Usable discs

1. CD player

This player can only play audio CDs, CD-Rs (CD-Recordable), and CD-RWs (CD-
ReWritable) that have any of the following marks:

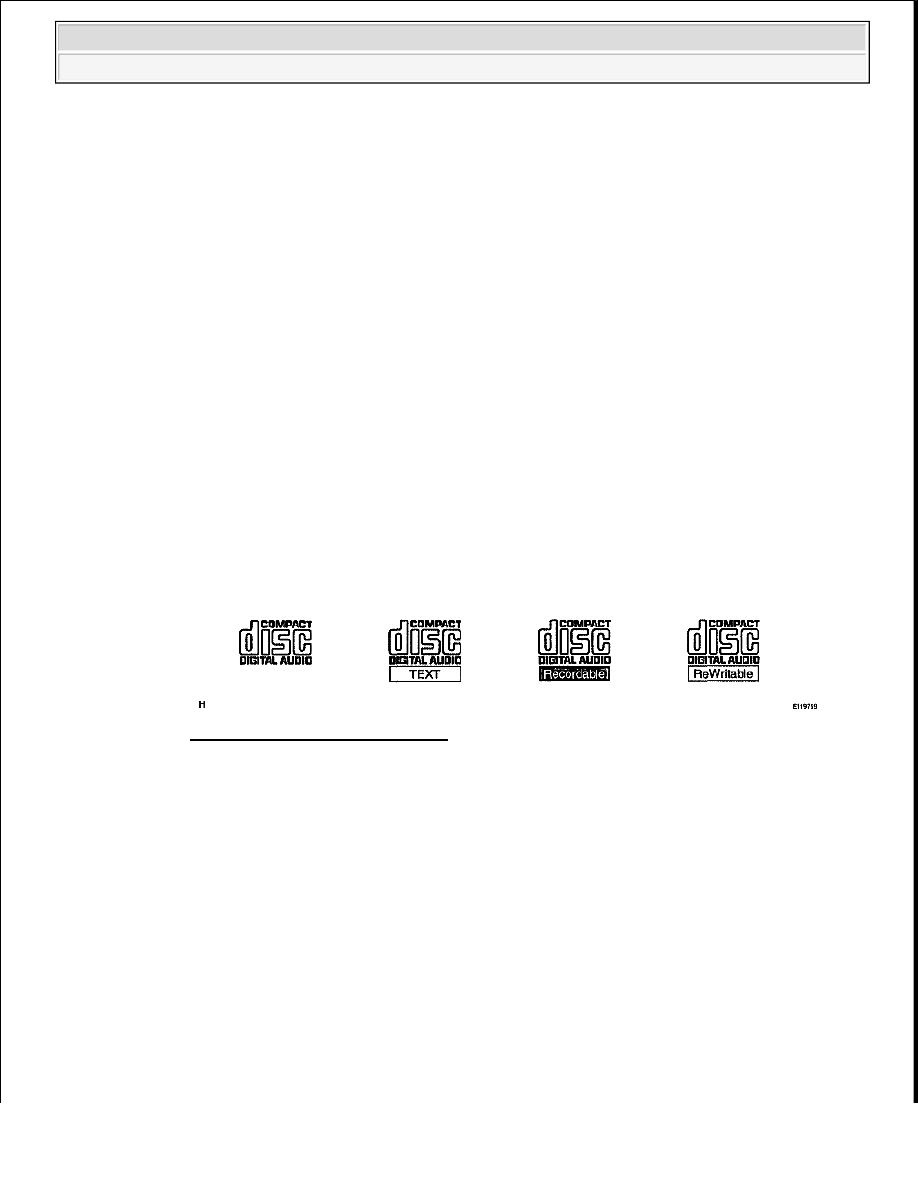

Fig. 227: Identifying Usable Discs
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Precautions for handling disc



Do not insert anything but a DVD into the navigation receiver.

CAUTION: Do not look directly at the laser pickup because the CD player

uses an invisible laser beam. Be sure to operate the player only
as instructed.

NOTE:



Do not disassemble any part of the CD player.



Do not apply oil to the CD player.



Do not insert anything but a CD into the CD player.

NOTE:



Copy-controlled CDs cannot be used.



Some CO-Rs and CD-RWs are not playable as a result of: 1) the
type of recording method used; 2) the type of disc; 3) scratches;
4) contamination; or 5) the disc being in the vehicle for an
extended amount of time, leading to deterioration.



CD-Rs and CD-RWs that have not been finalized cannot be
played.



PAL or SECAM color television standard discs cannot be
played. Only NTSC discs can be played.



Dual Discs that mate DVD recorded material on one side with
CD digital audio material on the other cannot be played.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































HINT:



Just as condensation fogs the vehicle's windows during wet or cold weather, condensation
may also form inside the player. If condensation forms, CD skipping or playback stoppage
may occur. Ventilate or dehumidify the vehicle for a while before using the player.



If the player vibrates severely due to driving on a rough road, the CD may skip.

e. Cleaning

1. To clean dirty discs, use a dry, soft cloth such as those used for glasses with plastic lenses.

Lightly wipe radially from the center of the disc.



When handling a disc, be careful not to put fingerprints, stains
or scratches on the disc.



When holding a disc, pinch the center hole and edge of the disc
with your fingers. Face the printed side upward.



If a disc is ejected by pressing the eject button and left partially
ejected for an extended period of time, the disc may become
deformed and unusable.



A disc may not be able to be ejected or the player may become
damaged if: 1) cellophane tape, stickers, CD-R labels or rental
CD labels are attached; or 2) residue from removed tape,
stickers or labels remain.



Avoid direct sunlight when storing discs as they may become
deformed and unusable.



Do not use uniquely-shaped discs as they may damage the
player.



Do not use discs where part of the recording surface is
transparent or translucent. If used, the disc may become unable
to be inserted, ejected and played normally.

NOTE:

Do not use lens cleaner when cleaning the player, as it may damage
the player's pickup part.

NOTE:



Pressing the disc roughly with your hand or scrubbing
with a hard cloth may scratch the disc surface.



Using record spray, anti-static agents, alcohol, benzene,
thinner or other solvents, and chemical cloths on a disc
will damage the disc and may make the disc unusable.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































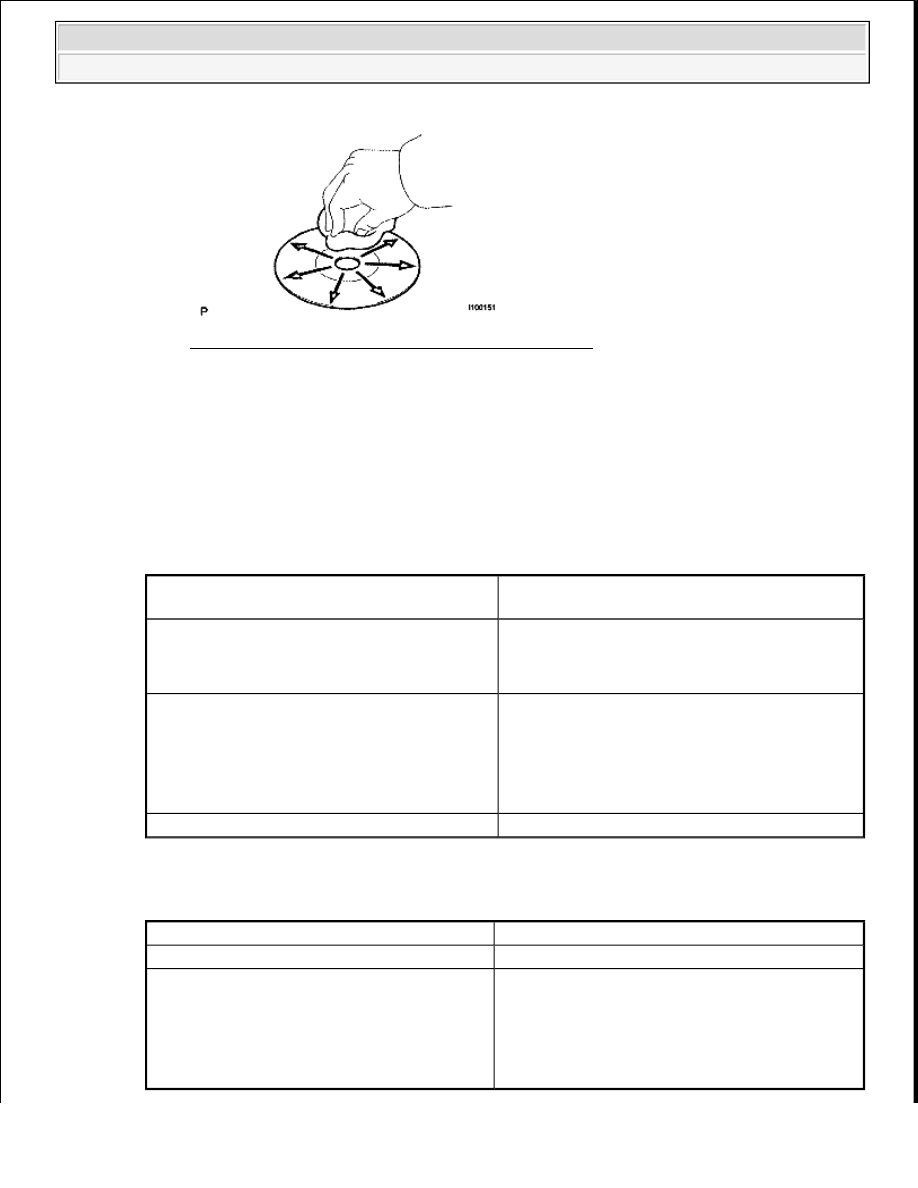

Fig. 228: Cleaning Disc Surface With Soft Dry Cloth
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. MP3/WMA OUTLINE

HINT:

Some vehicle's audio and visual systems do not support the WMA format.

a. Playable MP3 file standards

PLAYABLE MP3 FILE STANDARDS

b. Playable WMA file standards

PLAYABLE WMA FILE STANDARDS

Compatible standard

MP3 (MPEG1 LAYER3, MPEG2 LSF
LAYER3)

Compatible sampling frequency



MPEG1 LAYER3: 32, 44.1, 48 (kHz)



MPEG2 LSF LAYER3: 16, 22.05, 24
(kHz)

Compatible bit rate



MPEG1 LAYER3: 64, 80, 96, 112, 128,
160, 192, 224, 256, 320 (kbps)



MPEG2 LSF LAYER3: 64, 80, 96,112,
128,144,160 (kbps)



Compatible with VBR

Compatible channel mode

Stereo, joint stereo, dual channel, monaural

Compatible standard

WMA Ver. 7, 8, and 9

Compatible sampling frequency

32, 44.1, 48 (kHz)

Compatible bit rate



Ver. 7, 8: CBR48, 64, 80, 96,128,160,192
(kbps)



Ver. 9: CBR48, 64, 80, 96, 128, 160, 192,
256, 320 (kbps)



Compatible with playback of channel 2 only
