Toyota Tundra. Manual - part 519





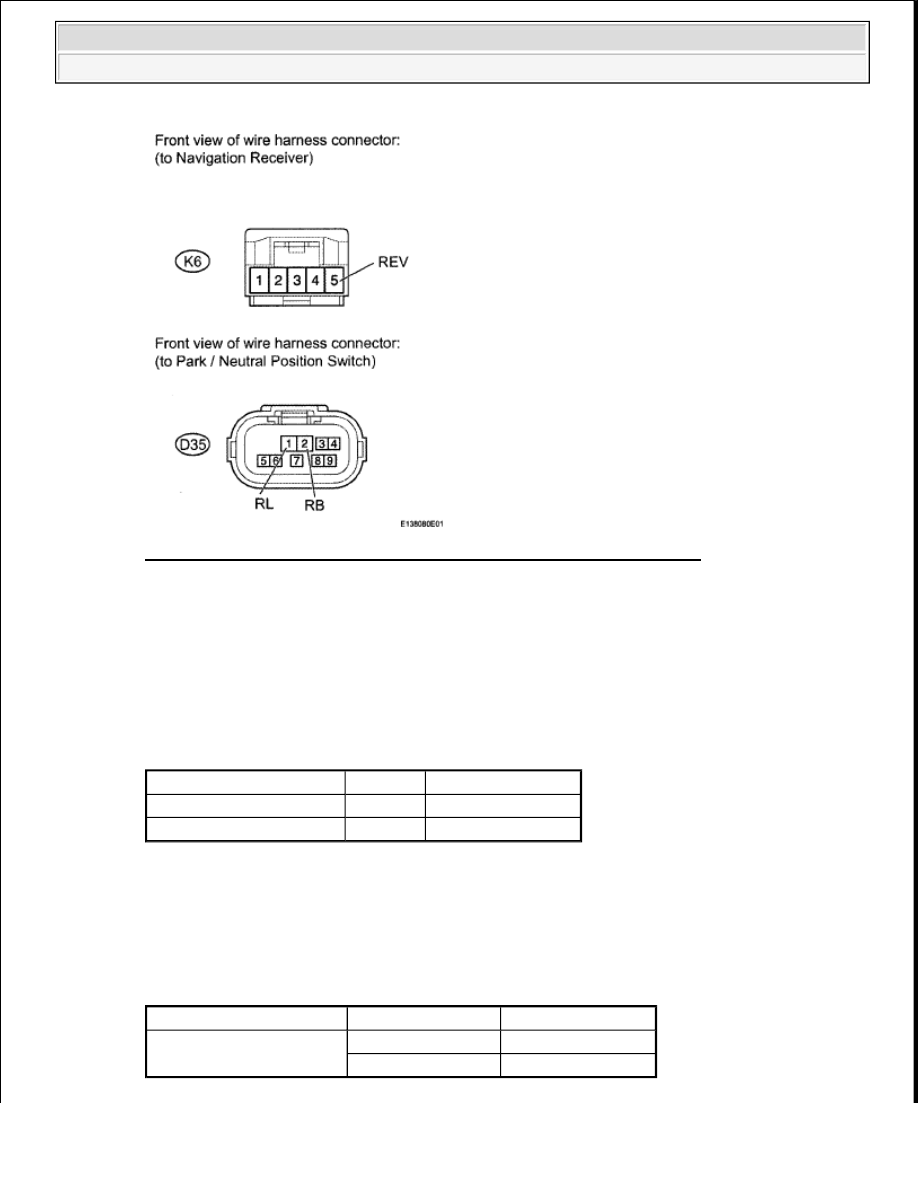

Fig. 202: Identifying K6 Receiver Connector And D35 Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Disconnect the D35 switch connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (PARK / NEUTRAL POSITION SWITCH NAVIGATION
RECEIVER AND BATTERY) TESTER CONNECTION SPECIFIED CONDITION
RESISTANCE


d. Measure the voltage according to the value(s) in the table below.

Standard voltage

HARNESS AND CONNECTOR (PARK / NEUTRAL POSITION SWITCH NAVIGATION
RECEIVER AND BATTERY) TESTER CONNECTION SPECIFIED CONDITION
VOLTAGE


Tester Connection

Condition Specified Condition

D35-1 (RL) - K6-5 (REV)

Always

Below 1 ohms

D35-1 (RL) - Body ground Always

10 kohms or higher

Tester Connection

Switch Condition Specified Condition

D3S-2 (RB) - Body ground

Ignition switch OFF

Below 1 V

Ignition switch ACC

11 to 14 V



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: Go to Next Step

3. INSPECT PARK / NEUTRAL POSITION SWITCH

a. Disconnect the D35 switch connector

1. Refer to Automatic Transmission (for A750E) (see REMOVAL )

2. Refer to Automatic Transmission (for A750F) (See REMOVAL )

b. Measure the resistance according to the value(s) in the table below.

Standard resistance

PARK / NEUTRAL POSITION SWITCH TESTER CONNECTION SPECIFIED
CONDITION


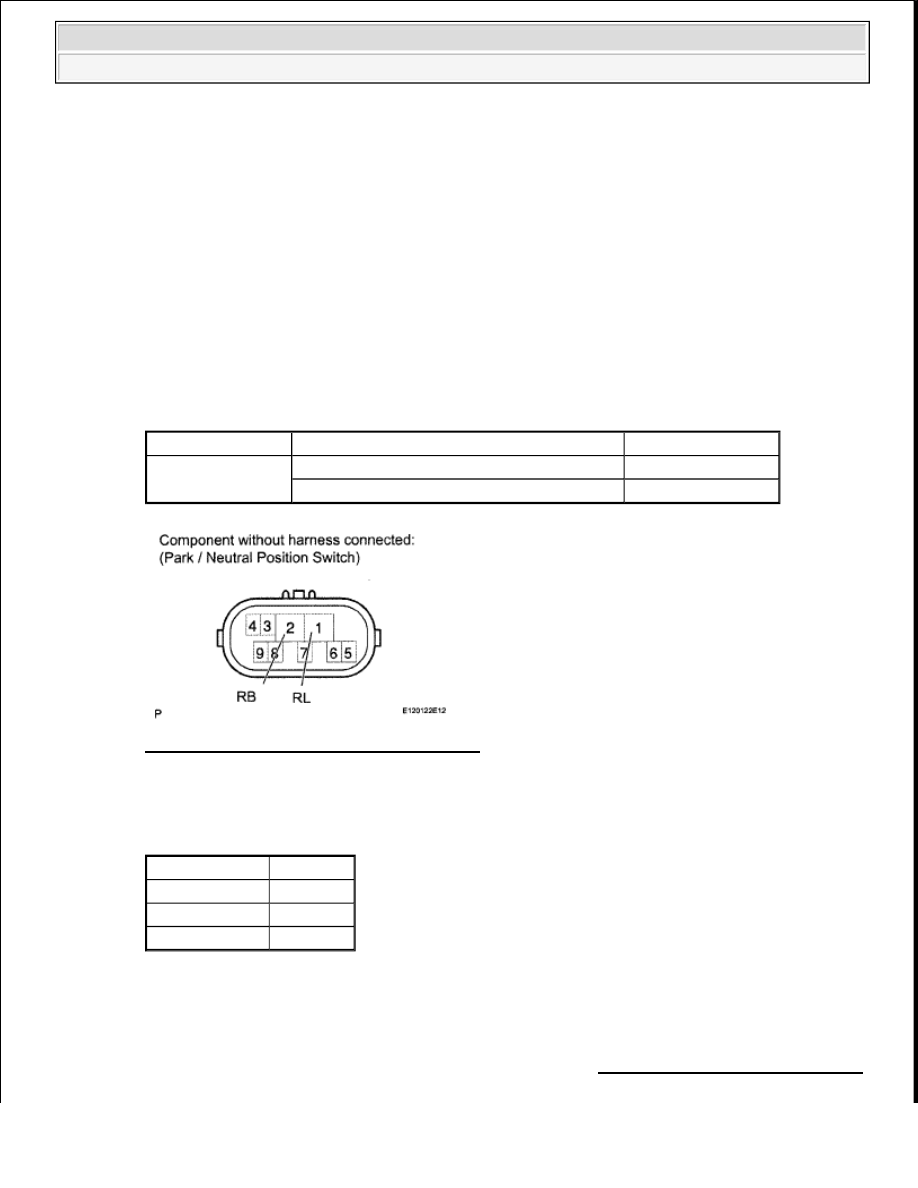

Fig. 203: Identifying D35 Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

PARK / NEUTRAL POSITION SWITCH RESULT CHART

B: REPLACE PARK / NEUTRAL POSITION SWITCH (See REMOVAL (A/T A750E))

C: REPLACE PARK/ NEUTRAL POSITION SWITCH (See REMOVAL (A/T A750F))

A: PROCEED TO NEXT CIRCUIT INSPECTION SHOWN IN PROBLEM SYMPTOMS TABLE

Tester Connection

Shift Lever Position

Specified Condition

2 (RB) - 1 (RL)

Ignition switch ACC, shift lever in R position

Below 1 ohms

Ignition switch ACC, shift lever in P position 10 kohms or higher

Result

Proceed to

OK

A

NG (for A750E)

B

NG (for A750F)

C



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































MICROPHONE CIRCUIT BETWEEN MICROPHONE AND NAVIGATION RECEIVER ASSEMBLY

DESCRIPTION

This circuit sends a microphone signal from the microphone to the navigation receiver.

WIRING DIAGRAM

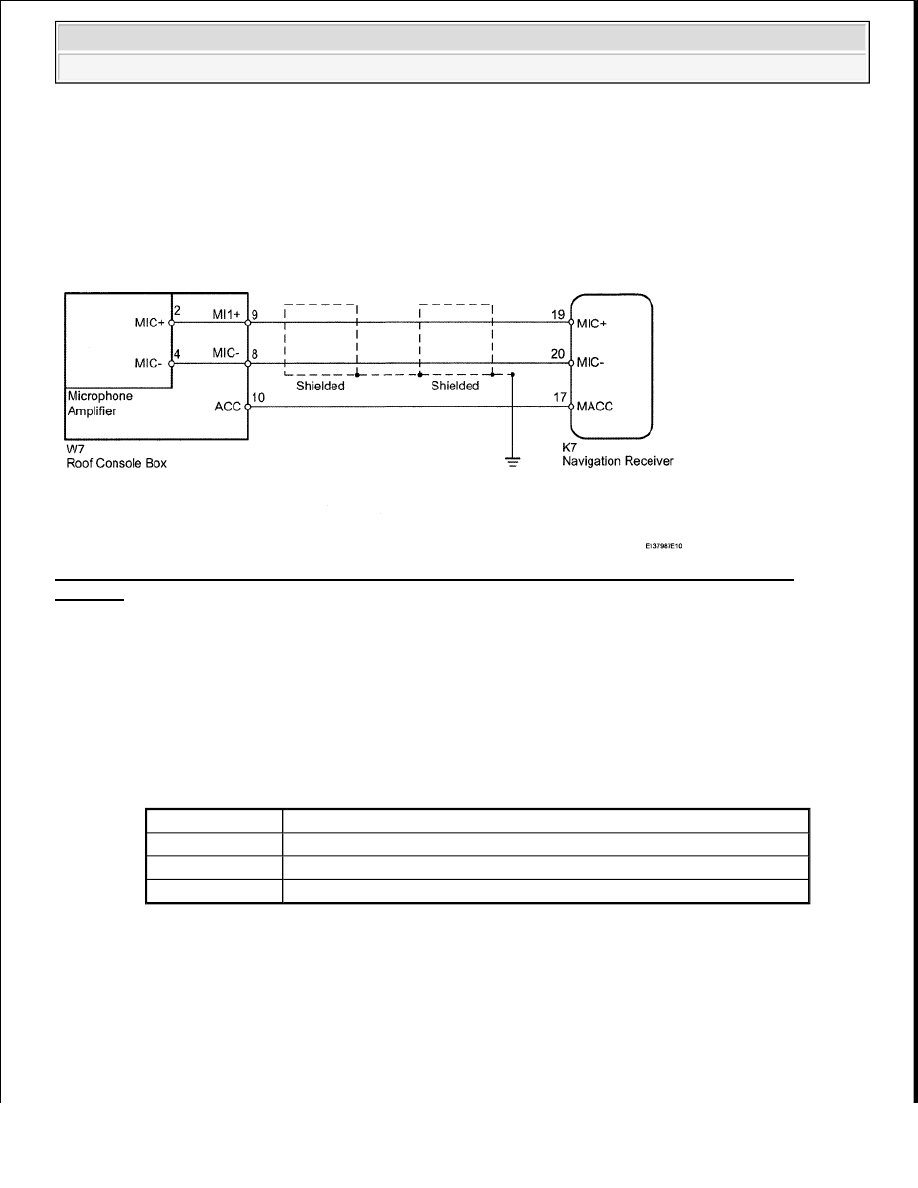

Fig. 204: Microphone Circuit Between Microphone And Navigation Receiver Assembly - Wiring
Diagram

Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. CHECK NAVIGATION RECEIVER

a. Check that waveform of the microphone using an oscilloscope.

OK: Waveform that matches sound spoken into microphone is output.

NAVIGATION RECEIVER TESTER CONNECTION SPECIFIED CONDITION

Item

Content

Tester Connection K7-19 (MIC+) - K7-20 (MIC-)

Tool Setting

0.2 V/DIV., 0.2 µsec./DIV.

Condition

Ignition switch ACC and steering pad switch's "Voice" switch is pressed



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































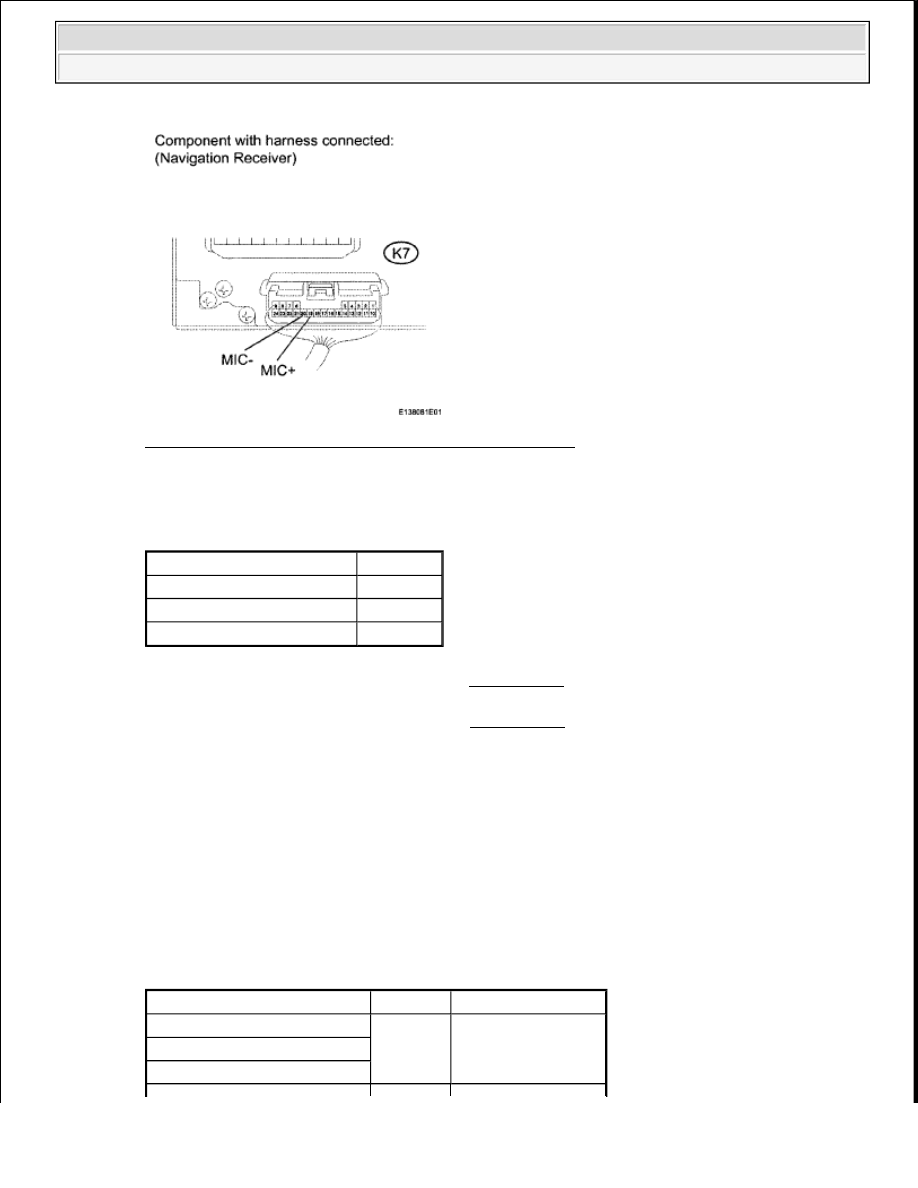

Fig. 205: Identifying K7 Navigation Receiver Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Result

NAVIGATION RECEIVER RESULT CHART

B: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Column Shift Type) )

C: REPLACE NAVIGATION RECEIVER (see REMOVAL (For Floor Shift Type) )

A: Go to Next Step

2. CHECK HARNESS AND CONNECTOR (NAVIGATION RECEIVER - ROOF CONSOLE BOX)

a. Disconnect the K7 receiver connector.

b. Disconnect the W7 console connector.

c. Measure the resistance according to the value(s) in the table below.

Standard resistance

HARNESS AND CONNECTOR (NAVIGATION RECEIVER - ROOF CONSOLE BOX)
TESTER CONNECTION SPECIFIED CONDITION


Result

Proceed to

OK

A

NG (for Column Shift Type)

B

NG (for Floor Shift Type)

C

Tester Connection

Condition Specified Condition

K7-17(MACC)-W7-10 (ACC)

Always

Below 1 ohms

K7-19(MIC+)-W7-9 (MI1+)

K7-20 (MIC-) - W7-8 (MIC-)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra
