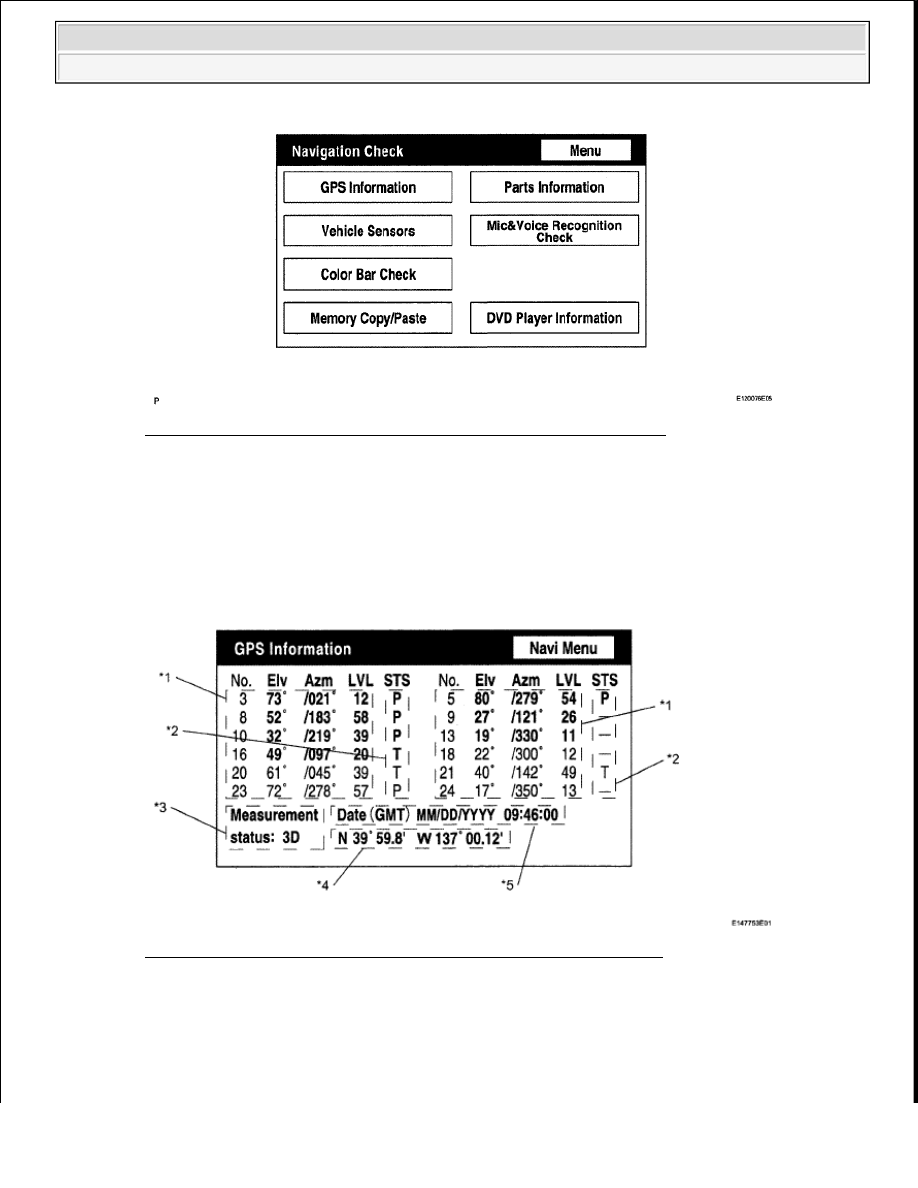

Fig. 67: Diagnostic Menu Screen Display - Navigation Check Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

Some items may be grayed out or not displayed, as the functions are different depending on the
vehicle.

b. GPS Information Screen

Fig. 68: Diagnostic Menu Screen Display - GPS Information Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Satellite information/* 1

Information from a maximum of 12 satellites is displayed on the screen. This information
includes the target GPS satellite number, elevation angle, direction, and signal level.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































2. Receiving condition/*2

DENSO model:

DENSO MODEL

AISIN AW model:

AISIN AW MODEL

Measurement information/*3:

MEASUREMENT INFORMATION/*3

Position information/*4

POSITION INFORMATION/*4

Date information/*5:

DATE INFORMATION/*5

c. Vehicle Sensors Screen

Display

Contents

T

System is receiving GPS signal, but is not using it for location.

P

System is using GPS signal for location.

-

System cannot receive GPS signal.

Display

Contents

01H

System cannot receive a GPS signal.

02H

System is tracing a satellite.

03H

System is receiving a GPS signal, but is not using it for location.

04H

System is using the GPS signal for location.

Display

Contents

2D

2-dimensional location method is being used.

3D

3-dimensional location method is being used.

NG

Location data cannot be used.

Error Reception error has occurred.

-

Any other state.

Display

Contents

Position Latitude and longitude information on current position is displayed.

Display

Contents

Date

Date / time information obtained from GPS signal is displayed in Greenwich mean
time (GMT). Last 4 digits are displayed.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































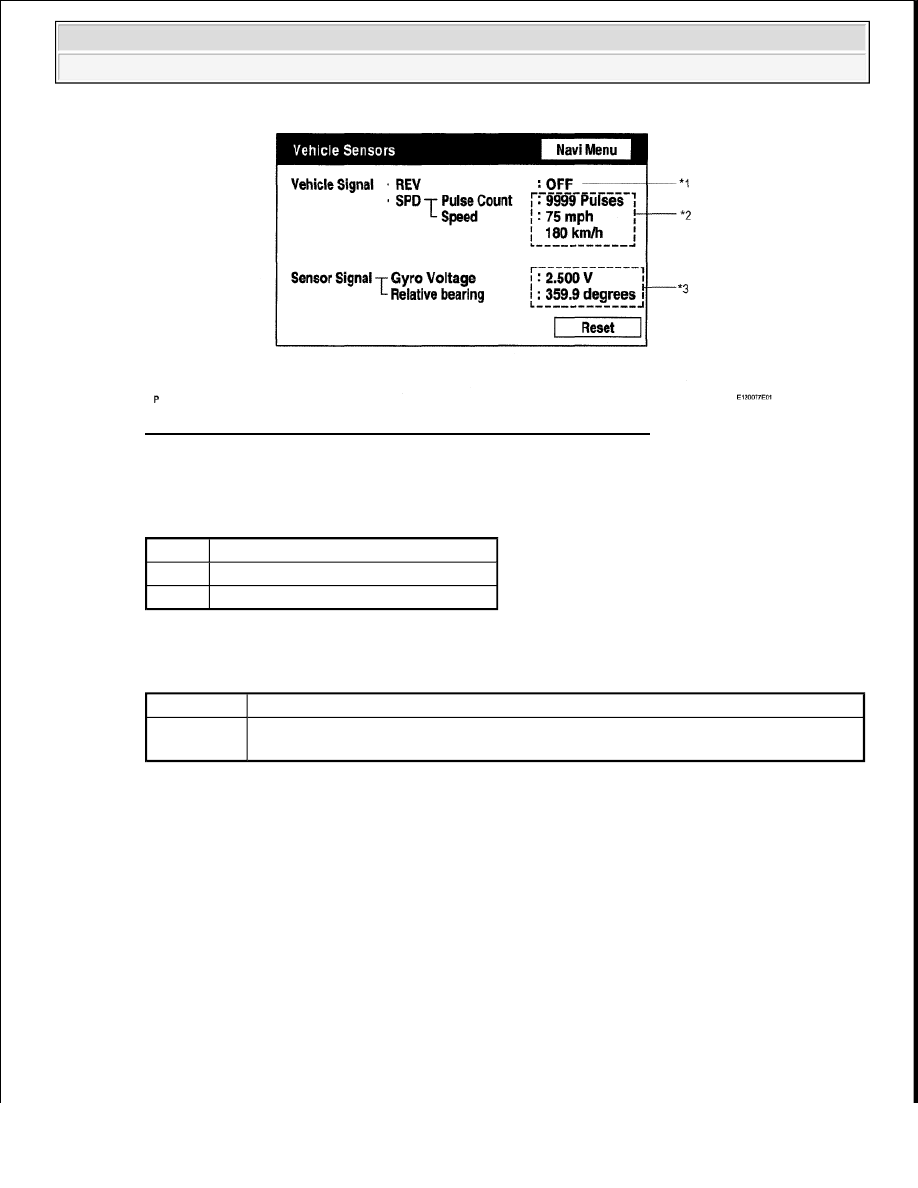

Fig. 69: Diagnostic Menu Screen Display - Vehicle Sensors Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Vehicle signal:

VEHICLE SIGNAL

Sensor signal:

SENSOR SIGNAL

HINT:

Signals are updated once per second only when vehicle sensor signals are changed.

d. Microphone & Voice Recognition Check Screen

Display

Contents

REV/*1 REV signal ON/OFF state is displayed.

SPD/*2 SPD signal condition is displayed.

Display

Contents

Gyro

sensor/*3

Gyro sensor output condition is displayed (when vehicle runs straight or is
stationary, voltage is approximately 2.5 V).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































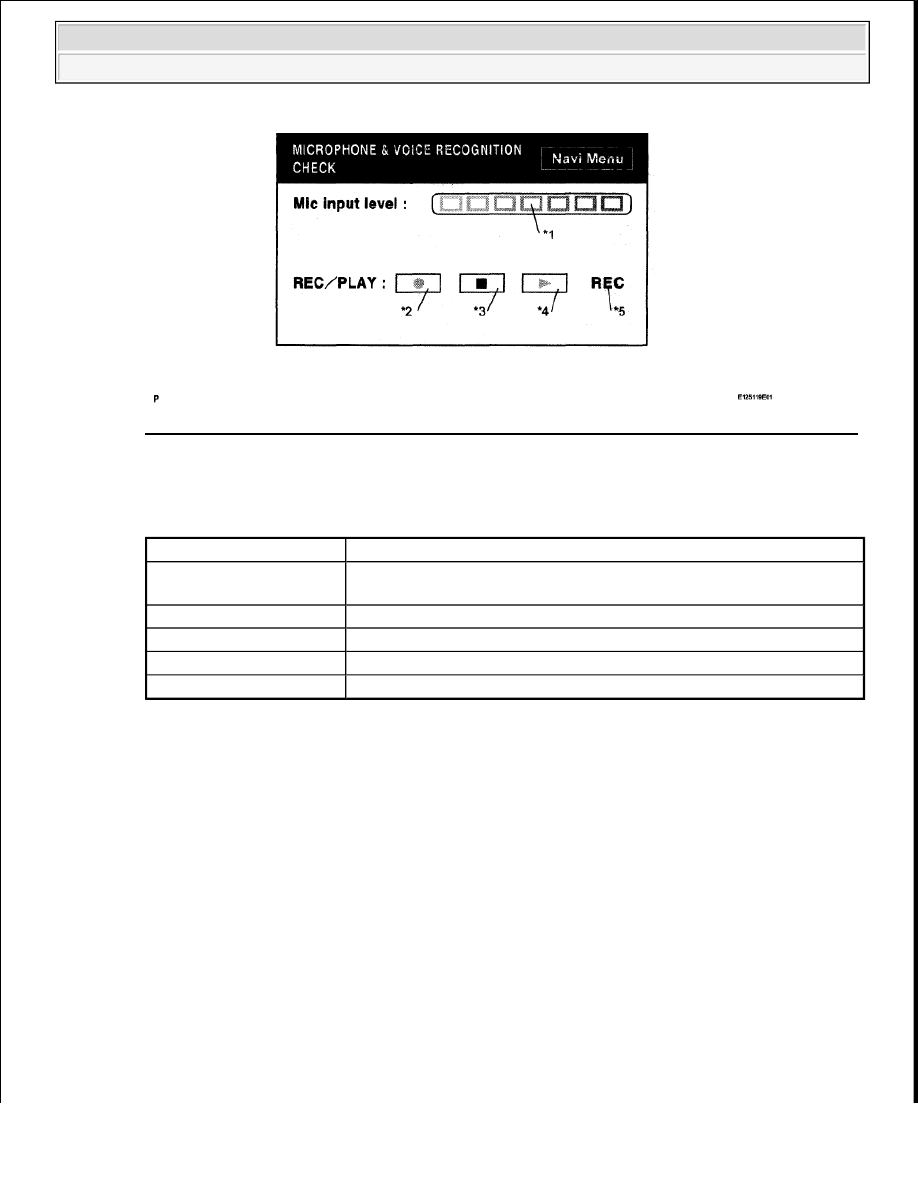

Fig. 70: Diagnostic Menu Screen Display - Microphone And Voice Recognition Check Screen
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Screen description:

SCREEN DESCRIPTION CHART

HINT:



The microphone input function is on at all times when this screen is displayed.



While recording or playing, the switches other than the stop switch cannot be pushed.



When no voice is recorded, the play switch cannot be pushed.



Recording will stop after 5 seconds or by pushing the stop switch.

e. DVD Player Information Screen

Display

Contents

Microphone input level
meter/*1

Monitors the microphone input level every 100 msec, and displays
results in 8 different levels.

Recording switch/*2

Starts recording.

Stop switch/*3

Stops recording.

Play switch/*4

Plays recorded voice.

Recording indicator/*5

Comes on while recording.
