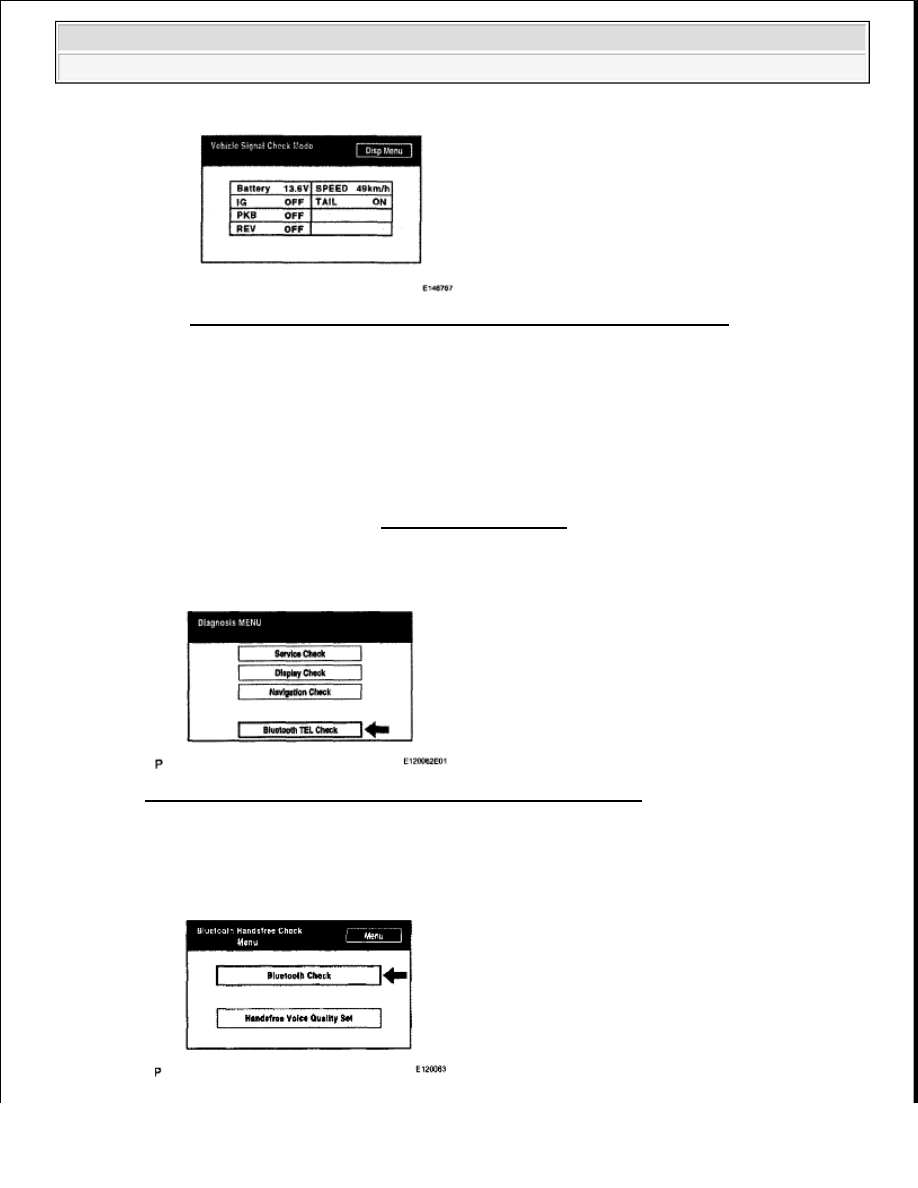

Fig. 38: Diagnostic Menu Screen Display - Vehicle Signal Check Mode
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

BLUETOOTH TEL CHECK MODE

HINT:

Illustrations may differ from the actual vehicle depending on the device settings and options. Therefore, some
detailed area may not be exactly the same as on the actual vehicle.

1. ENTER DIAGNOSTIC MODE (see DTC CHECK / CLEAR )

2. "BLUETOOTH" TEL CHECK

a. Select ""Bluetooth" TEL Check" from the "Diagnosis MENU" screen.

Fig. 39: Diagnostic Menu Screen Display - Bluetooth TEL Check
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. "BLUETOOTH" CHECK

a. Select ""Bluetooth" Check" from the ""Bluetooth" Handsfree Check Menu" screen.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































Fig. 40: Diagnostic Menu Screen Display - Handsfree Check Menu
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

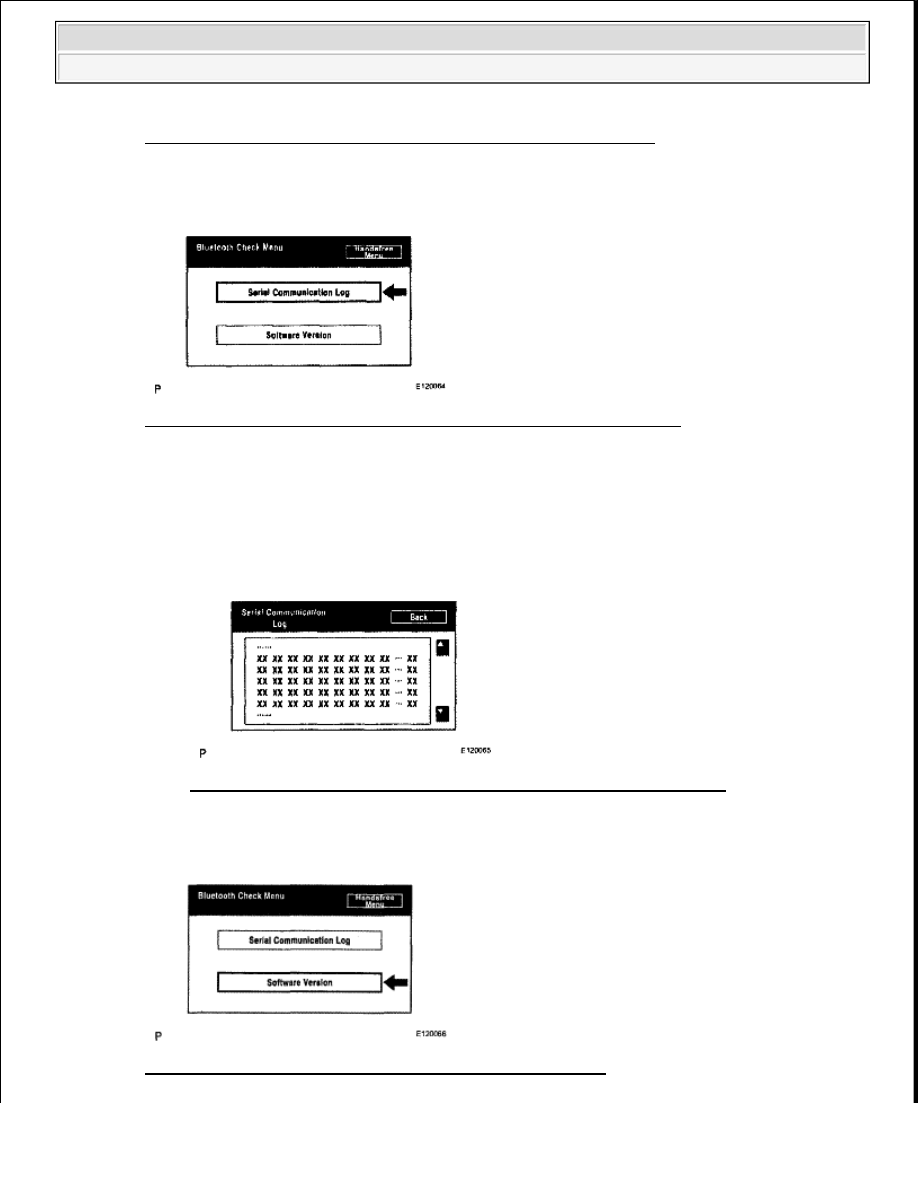

b. Select "Serial Communication Log" from the ""Bluetooth" Check Menu" screen.

Fig. 41: Diagnostic Menu Screen Display - Serial Communication Log
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. The communication log data in the navigation receiver are displayed on this screen.

HINT:

The displayed data can be used as a reference.

Fig. 42: Diagnostic Menu Screen Display - Serial Communication Log
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

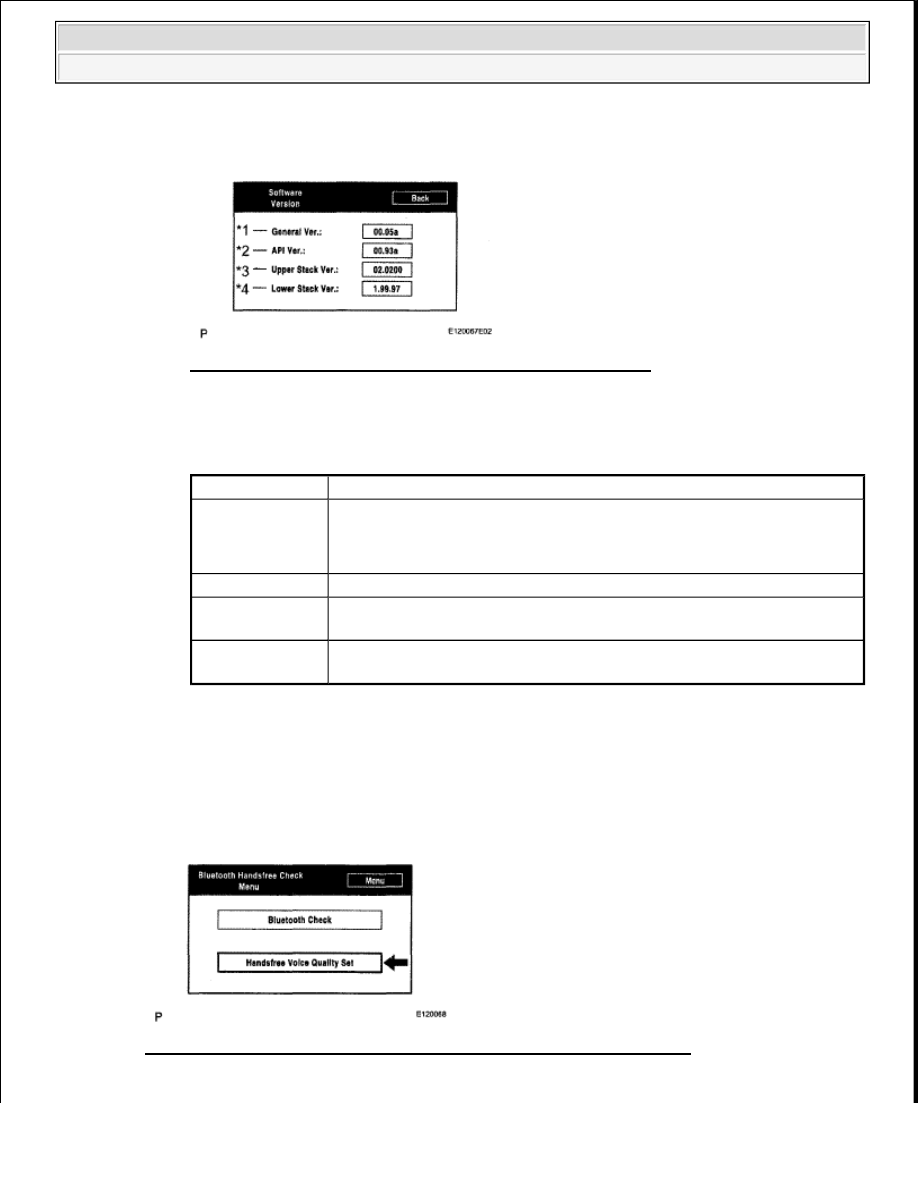

c. Select "Software Version" from the ""Bluetooth" Check Menu" screen.

Fig. 43: Diagnostic Menu Screen Display - Software Version
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































1. Check the software version of the "Bluetooth" module.

Fig. 44: Diagnostic Menu Screen Display - Software Version
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Screen description:

SCREEN DESCRIPTION CHART

HINT:

This function is controlled by the navigation receiver.

4. HANDSFREE VOICE QUALITY SET

a. Select "Handsfree Voice Quality Set" from the ""Bluetooth" Handsfree Check Menu" screen.

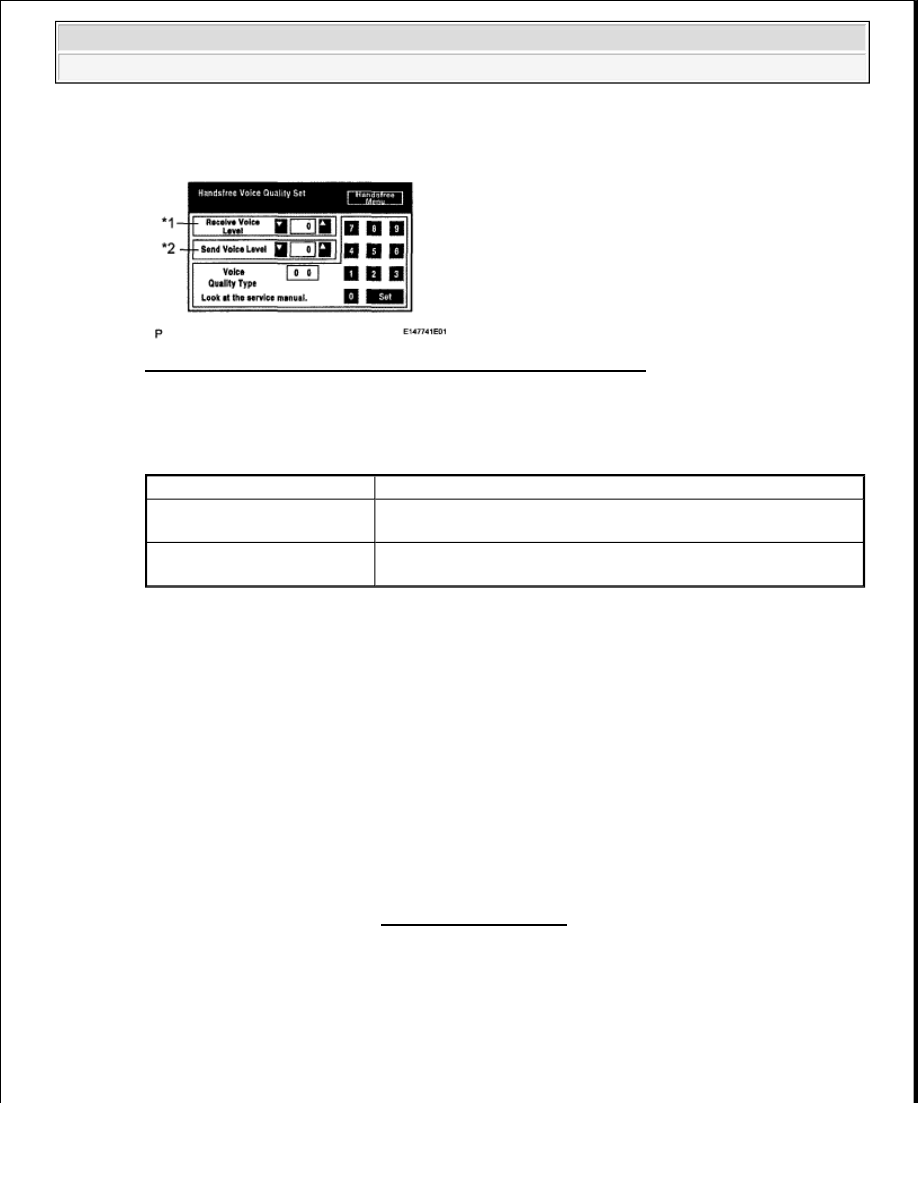

Fig. 45: Diagnostic Menu Screen Display - Handsfree Voice Quality Set
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Display

Contents

General Version/*
1



Overall software version of "Bluetooth" module



If any of the API version, upper stack version, and low stack
version is updated, the general version is upgraded.

API Version/*2

API software version is displayed.

Upper Stack
Version/*3

Upper stack version is displayed.

Lower Stack
Version/*4

Lower stack version is displayed.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Navigation - Tundra































b. Check the handsfree voice level.

Fig. 46: Diagnostic Menu Screen Display - Handsfree Voice Level
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Screen description:

SCREEN DESCRIPTION CHART

HINT:

This function is controlled by the navigation receiver.

NAVIGATION CHECK MODE

HINT:



This mode displays GPS satellite information.



Illustrations may differ from the actual vehicle depending on the device settings and options. Therefore,
some detailed areas may not be exactly the same as on the actual vehicle.

1. ENTER DIAGNOSTIC MODE (see DTC CHECK / CLEAR )

2. NAVIGATION CHECK

a. Select "Navigation Check" from the "Diagnosis MENU" screen.

Display

Contents

Received voice level
adjustment/*1

Setting possible for the voice level received from "Bluetooth"
compatible phones.

Sent voice level adjustments

Setting possible for the voice level sent to "Bluetooth" compatible
phones.

NOTE:

"Voice Quality Type" should not be changed.
