1. INSTALL OUTER MIRROR SWITCH ASSEMBLY

a. Attach the 2 claws to install the outer mirror switch.

2. INSTALL INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY (See INSTALLATION )



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































2009 ACCESSORIES AND EQUIPMENT

Multiplex Communication - Tundra

LIN COMMUNICATION SYSTEM

PARTS LOCATION

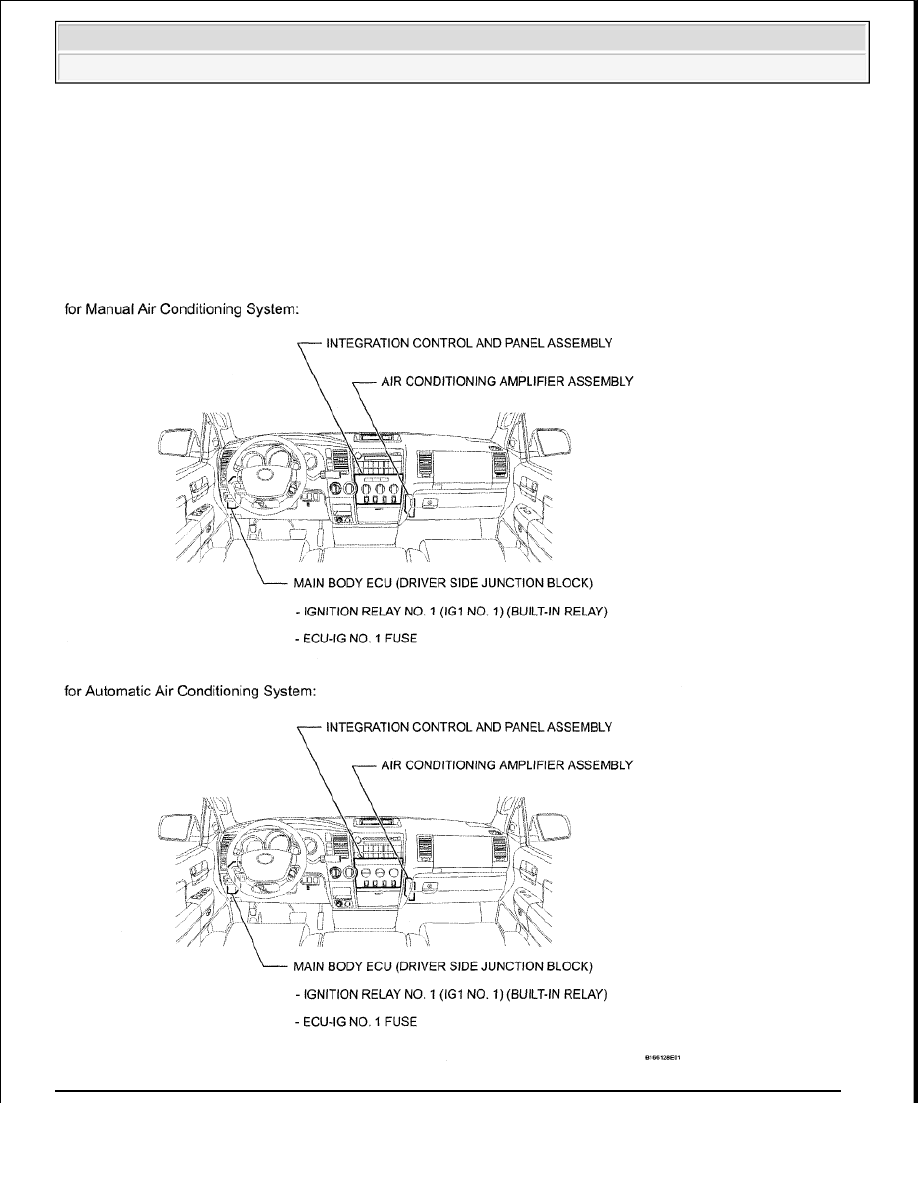

Fig. 1: Identifying LIN Communication System Parts Location (For Manual Air Conditioning System)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra























































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

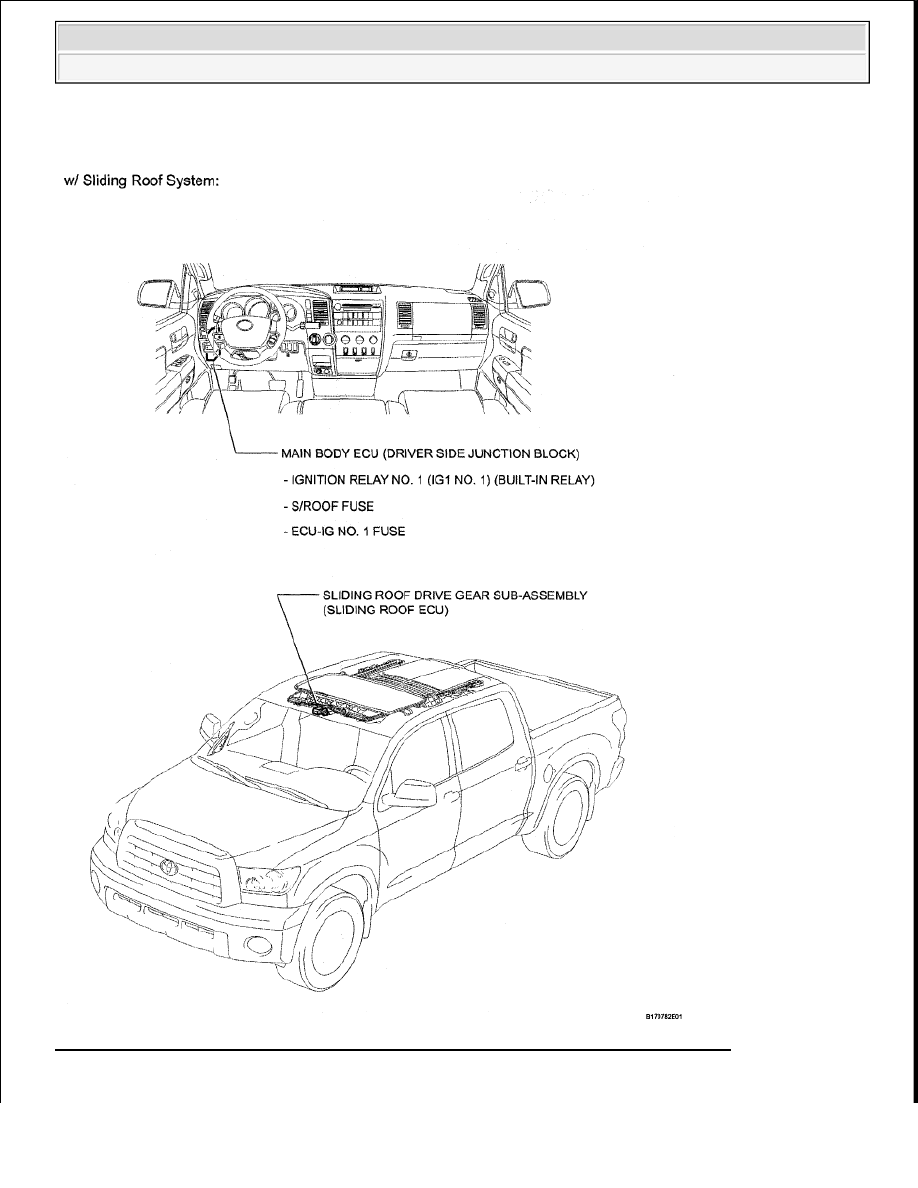

Fig. 2: Identifying LIN Communication System Parts Location (W/Sliding Roof System)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Multiplex Communication - Tundra





























SYSTEM DIAGRAM

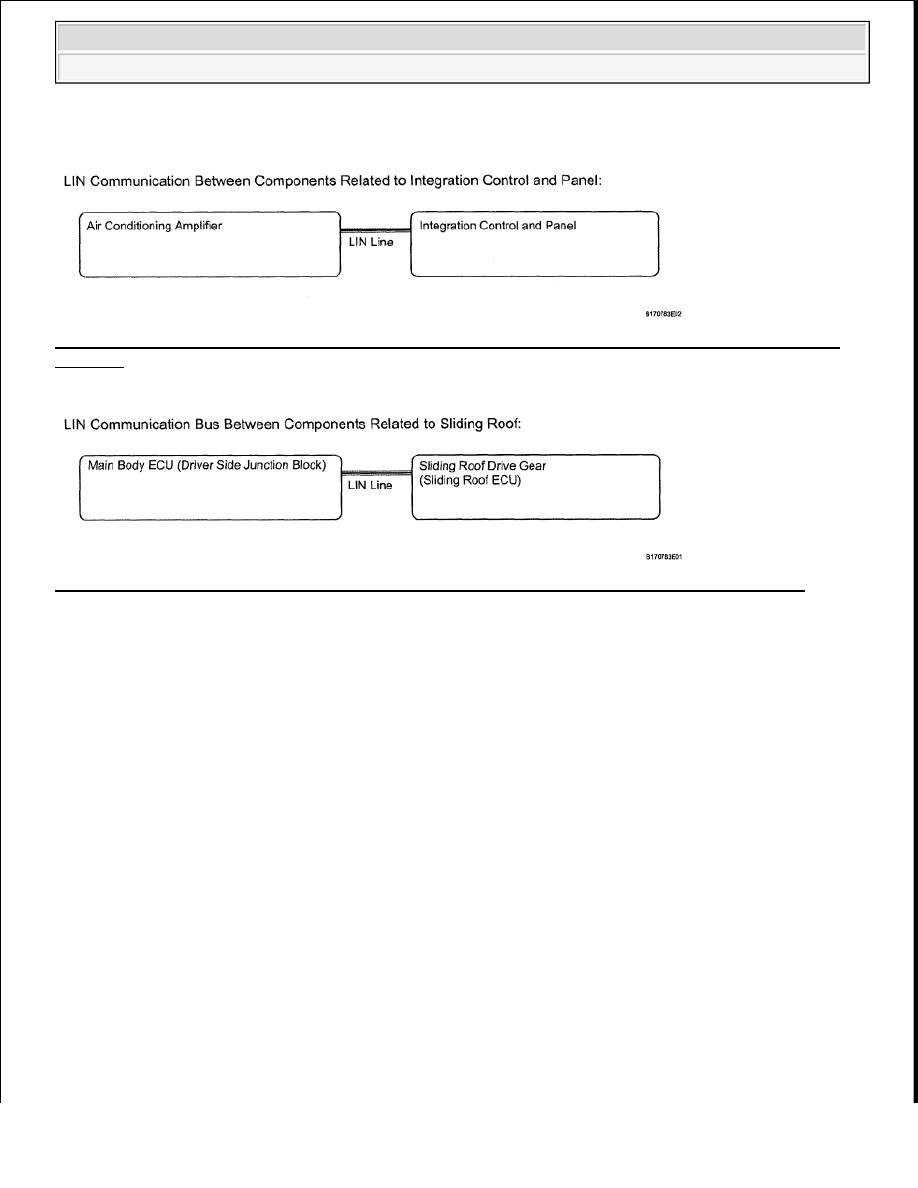

Fig. 3: LIN Communication Between Components Related To Integration Control And Panel - System
Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Fig. 4: LIN Communication Bus Between Components Related To Sliding Roof - System Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DESCRIPTION

1. LIN COMMUNICATION SYSTEM DESCRIPTION



The LIN communication system is used for communication between the components below.



The LIN communication system has a component as a control master.

a. Heater Components That Use LIN Communication

1. Air Conditioning Amplifier Assembly (A/C ECU)*

HINT:

*: Control master

2. Integration Control and Panel Assembly

b. Sliding Roof Components That Use LIN Communication Bus (w/Sliding Roof)

1. Main Body ECU (Driver Side Junction Block)*

HINT:

*: Control master

2. Sliding Roof Drive Gear Sub-assembly (Sliding Roof ECU)
