If the result is not as specified, the ECU may have a malfunction.

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

Using the Techstream to read the Data List allows the values or states of switches, sensors, actuators and
other items to be read without removing any parts. This non-intrusive inspection can be very useful
because intermittent conditions or signals may be discovered before parts or wiring is disturbed. Reading
the Data List information early in troubleshooting is one way to save diagnostic time.

a. Connect the Techstream to the DLC3.

b. Turn the ignition switch ON.

c. Turn the tester on.

d. Enter the following menus:

Techstream - Select: Body / (desired system) / Data List.

e. According to the display on tester, read the "DATA LIST".

Techstream

Main Body

MAIN BODY TECHSTREAM DATA LIST

Mirror control switch

DOWN

11 to 14 V

Mirror master switch R,

Mirror control switch UP

11 to 14 V

Mirror master switch OFF

Below 1 V

NOTE:

In the table below, the values listed under "Normal Condition" are
reference values. Do not depend solely on these reference values when
deciding whether a part is faulty or not.

Tester Display Measurement Item/Range

Normal Condition

Diagnostic

Note

Mirror

selection SW

(R)

Mirror master switch signal
for RH mirror / ON or OFF

ON: Switch is in R position
OFF: Switch is OFF or in L
position

-

Mirror

selection SW

(L)

Mirror master switch signal
for LH mirror / ON or OFF

ON: Switch is in L position
OFF: Switch is OFF or in R
position

-

ON: RIGHT switch is ON



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































Mirror

MIRROR TECHSTREAM DATA LIST

2. PERFORM ACTIVE TEST

HINT:

Using the Techstream to perform Active Tests allows relays, VSVs, actuators and other items to be
operated without removing any parts. This non-intrusive functional inspection can be very useful because

Mirror position

SW (R)

Mirror control switch signal
(RIGHT) / ON or OFF

OFF: Any switch except
RIGHT is ON or all switches
are OFF

-

Mirror position

SW (L)

Mirror control switch signal
(LEFT) / ON or OFF

ON: LEFT switch is ON
OFF: Any switch except LEFT
is ON or all switches are OFF

-

Mirror position

SW (UP)

Mirror control switch signal
(UP) / ON or OFF

ON: UP switch is ON
OFF: Any switch except UP is
ON or all switches are OFF

-

Mirror position

SW (Dwn)

Mirror control switch signal
(DOWN) / ON or OFF

ON: DOWN switch is ON
OFF: Any switch except
DOWN is ON or all switches
are OFF

-

Outer mirror

fold SW

Mirror retract switch signal /
ON or OFF

ON: Switch is ON (retracting)
OFF: Switch is OFF

-

Tester Display

Measurement Item/Range

Normal

Condition

Diagnostic

Note

Mirror Memory

No.1

Driver side mirror position memorized in

seat memory switch M1 /ON or OFF

ON: Memorized

OFF: Not

memorized

-

Mirror Memory

No.2

Driver side mirror position memorized in

seat memory switch M2 / ON or OFF

ON: Memorized

OFF: Not

memorized

-

RH Mir

Position Sensor

V

Passenger side mirror vertical sensor

voltage / MIN: 0, MAX: 255

Within range

from 0 to 255

-

RH Mir

Position Sensor

H

Passenger side mirror vertical sensor

voltage / MIN: 0, MAX: 255

Within range

from 0 to 255

-

LH Mir

Position Sensor

V

Driver side mirror vertical sensor voltage /

MIN: 0, MAX: 255

Within range

from 0 to 255

-

LH Mir

Position Sensor

H

Driver side mirror vertical sensor voltage /

MIN: 0, MAX: 255

Within range

from 0 to 255

-



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































intermittent operation may be discovered before parts or wiring is disturbed. Performing Active Tests
early in troubleshooting is one way to save diagnostic time. Data List information can be displayed while
performing Active Tests.

a. Warm up the engine.

b. Turn the power switch OFF.

c. Connect the Techstream to the DLC3.

d. Turn the power switch ON (IG).

e. Turn the tester on.

f. Enter the following menus:

Techstream - Select: Body Electrical / MIRROR / Active Test.

g. According to the display on tester, perform the "ACTIVE TEST".

h. Techstream

MIRROR TECHSTREAM ACTIVE TEST

DRIVER SIDE POWER MIRROR CANNOT BE ADJUSTED WITH POWER MIRROR SWITCH

SYSTEM DESCRIPTION

This circuit detects the conditions of the outer mirror switch.

The outer mirror switch sends information about the operating condition of the mirror switch (switch input
signals) through the CAN communication line. Then the switch input signals are sent to the outer mirror control
ECU. Mirror adjustment is controlled by the outer mirror control ECU.

WIRING DIAGRAM

Tester Display

Test Part

Control Range

Diagnostic Note

RH Mirror Up/Down Mirror vertical operation

UP / OFF / DOWN

-

RH Mirror Right/Left Mirror horizontal operation RIGHT / OFF / LEFT

-

LH Mirror Up/Down Mirror vertical operation

UP / OFF / DOWN

-

LH Mirror Right/Left Mirror horizontal operation RIGHT / OFF / LEFT

-

Mirror Fold

Mirror retract operation

FOLD / OFF

-

Mirror Return

Mirror retract operation

RETURN / OFF

-



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra































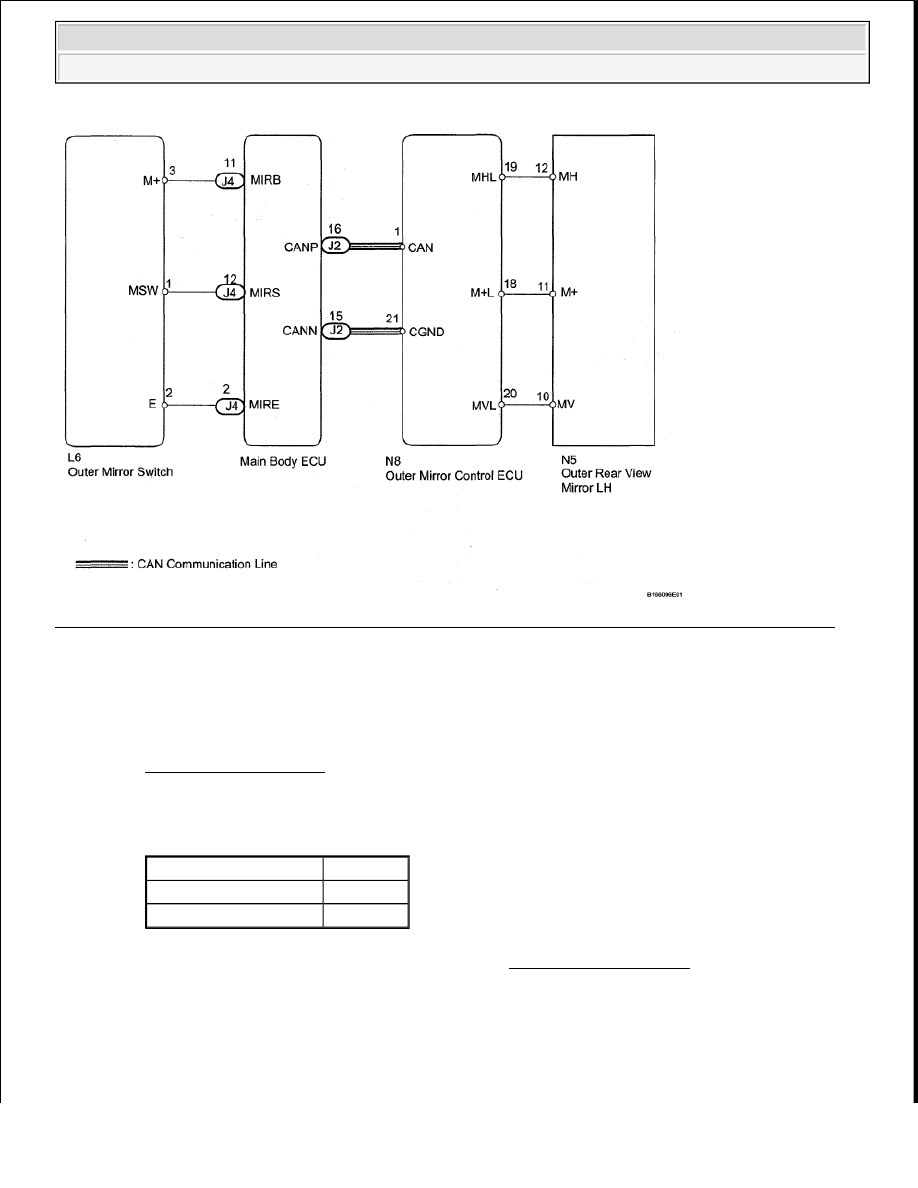

Fig. 14: Driver Side Power Mirror Cannot Be Adjusted With Power Mirror Switch - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. CHECK DTC

a. Use the Techstream to check if the CAN communication system is functioning normally (see

DIAGNOSIS SYSTEM ).

Result

DTC RESULT CHART

B: Go TO CAN COMMUNICATION SYSTEM (See DIAGNOSIS SYSTEM )

A: Go to Next Step

2. READ VALUE OF TECHSTREAM (OUTER MIRROR SWITCH)

a. Check the DATA LIST for proper functioning of the outer mirror switch.

Result

Proceed to

CAN DTC is not output

A

CAN DTC is output

B
