Toyota Tundra. Manual - part 438





The remote control mirror has the following features:

REMOTE CONTROL MIRROR SYSTEM OPERATION CHART

HOW TO PROCEED WITH TROUBLESHOOTING

HINT:

Use the following procedures to troubleshoot the power mirror control system.

*: Use the ECU.

1. VEHICLE BROUGHT TO WORKSHOP

2. INSPECT BATTERY VOLTAGE

Standard voltage: 11 to 14 V

If the voltage is below 11V, recharge or replace the battery before proceeding.

3. CHECK COMMUNICATION FUNCTION OF CAN COMMUNICATION SYSTEM*

a. Use the Techstream to check if the CAN communication system is functioning normally (see

DIAGNOSIS SYSTEM ).

Result

COMMUNICATION FUNCTION OF CAN COMMUNICATION SYSTEM RESULT
CHART

B: Go to CAN COMMUNICATION SYSTEM (see DIAGNOSIS SYSTEM )

A: Go to Next Step

Function

Outline

Manual electrical

retractable mirror

Retracts and returns remote control mirrors when mirror retract switch is pressed

Electrical remote

control type mirror

When mirror control switch is operated, this function moves mirror surface vertically
or horizontally to enable driver to attain optimal mirror angle. Selecting mirror
master switch to R position operates right mirror, and setting it to L position operates
left mirror.

Windshield deicer-

linked mirror

heater

Automatically turns on mirror heater when windshield deicer switch is turned on.
Windshield deicer and mirror heater automatically turn off after 15 minutes.

Memory function Stores adjusted mirror position in outer mirror control ECU

Result

Proceed to

CAN DTC is not output

A

CAN DTC is output

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra





























4. PROBLEM SYMPTOMS TABLE

Result

PROBLEM SYMPTOMS TABLE RESULT CHART

B: Go to step 6

A: Go to Next Step

5. OVERALL ANALYSIS AND TROUBLESHOOTING*

a. See OPERATION CHECK

b. See DATA LIST / ACTIVE TEST

c. See TERMINALS OF ECU

6. ADJUST, REPAIR OR REPLACE

7. CONFIRMATION TEST

NEXT: END

OPERATION CHECK

1. CHECK MEMORY AND REACTIVATION FUNCTION

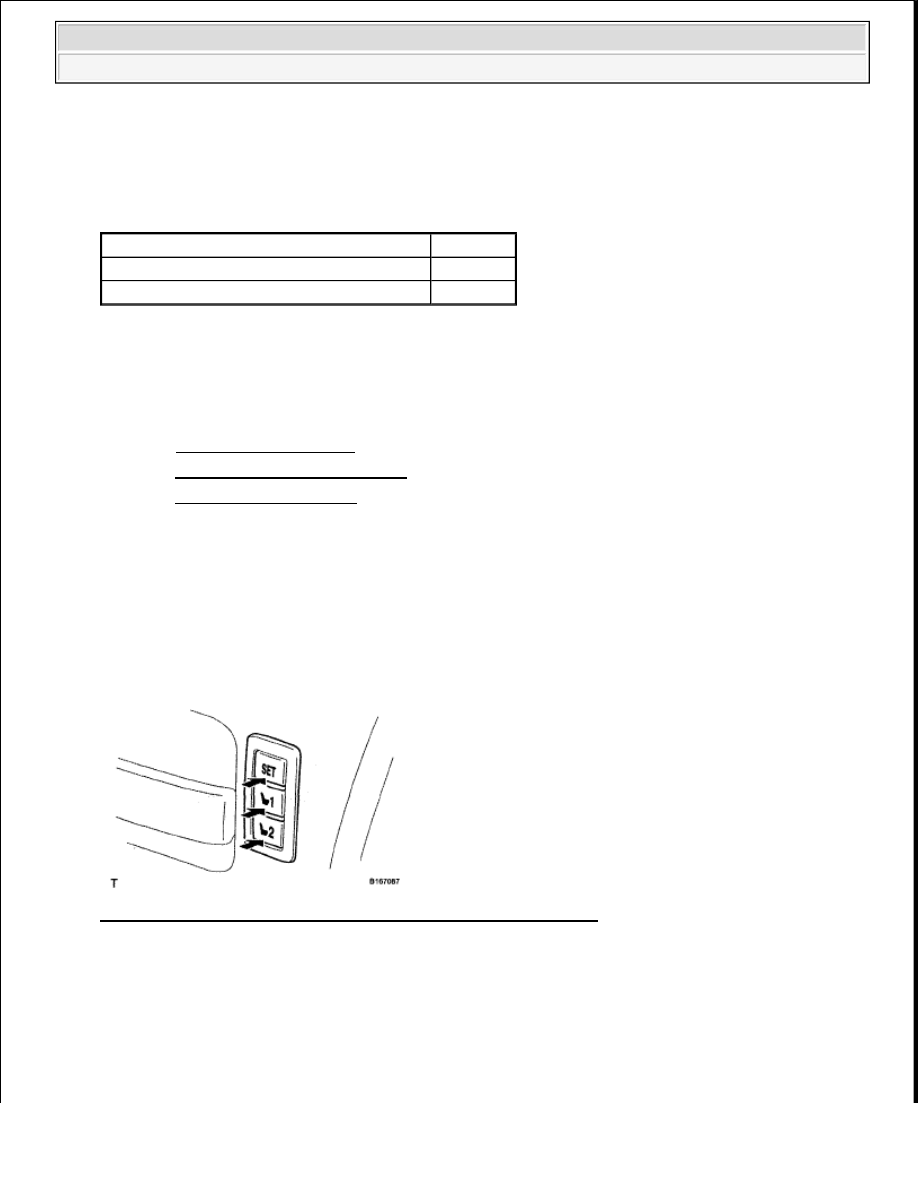

Fig. 4: Identifying M1 And M2 Switches Of Seat Memory Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

HINT:

The SET, M1 and M2 switches of the seat memory switch are shown in the illustration.

a. Turn the ignition switch ON and move the shift lever into the P position.

b. Check the M1 switch.

Result

Proceed to

Fault is not listed in problem symptoms table

A

Fault is listed in problem symptoms table

B



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra

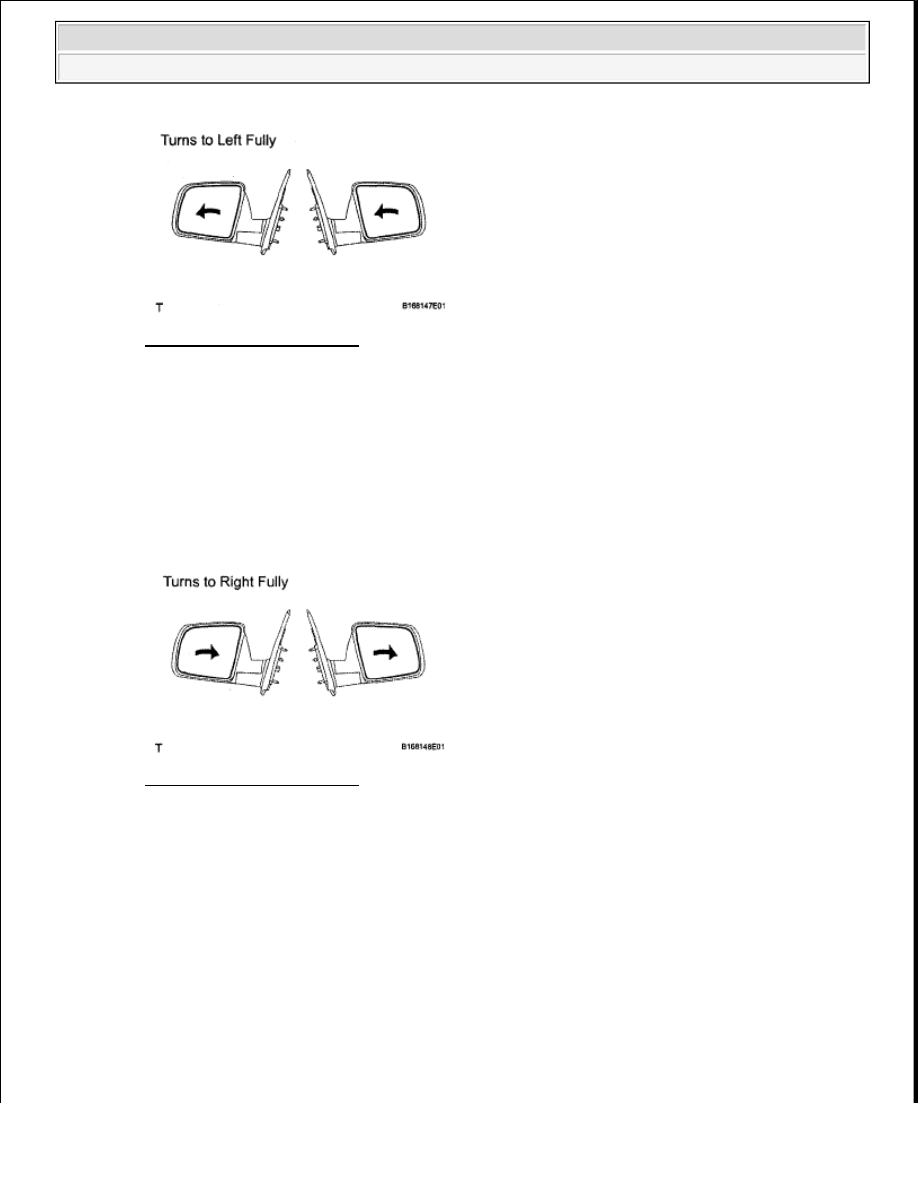

Fig. 5: Checking M1 Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Using the mirror master switch and mirror control switch, fully turn the mirror to the left.

2. Press and hold down switches M1 and SET. Check that the buzzer sounds for 0.5 seconds,

signaling that the outer mirror position has been recorded.

3. Change the position of the outer mirror and then press the Ml switch. Cheek that the buzzer

sounds for 0.1 seconds and the outer mirror automatically moves to the recorded fully-
turned-left position.

c. Check the M2 switch.

Fig. 6: Checking M2 Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

1. Using the mirror master switch and mirror control switch, fully turn the mirror to the right.

2. Press and hold down switches M2 and SET. Check that the buzzer sounds for 0.5 seconds,

signaling that the outer mirror position has been recorded.

3. Change the position of the outer mirror and then press the M2 switch. Check that the buzzer

sounds for 0.1 seconds and the outer mirror automatically moves to the recorded fully-
turned-right position.

d. When the outer mirror is in the driving position: Check that the M1 and M2 switches cause the

outer mirror to move to the recorded outer mirror positions under these conditions: turn the ignition
switch LOCK, open the driver side door and press the M1 or M2 switch within 20 seconds.

e. Check that the following procedures will erase the recorded outer mirror positions of the M1 and

M2 switches: press and hold the power seat control switch; disconnect the battery's negative (-)
terminal cable; and wait for at least 1 minute.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra





























f. Confirm that all recorded outer mirror positions are erased. Then attempt to record the outer mirror

position by pressing and holding the SET switch and 2 other switches (M1 and M2). Check that no
outer mirror positions are recorded by individually pressing M1 and M2 and making sure that the
outer mirror does not move.

2. CHECK POWER RETRACTABLE MIRROR

a. Turn the ignition switch ACC.

b. At each position of the outer mirror body, check the retractable mirror's operation when operating

the retract switch of the outer mirror.

1. Move the mirrors to the driving position.

2. Press the retract switch.

3. Check that the right and left mirrors move from the driving position to the retracted position.

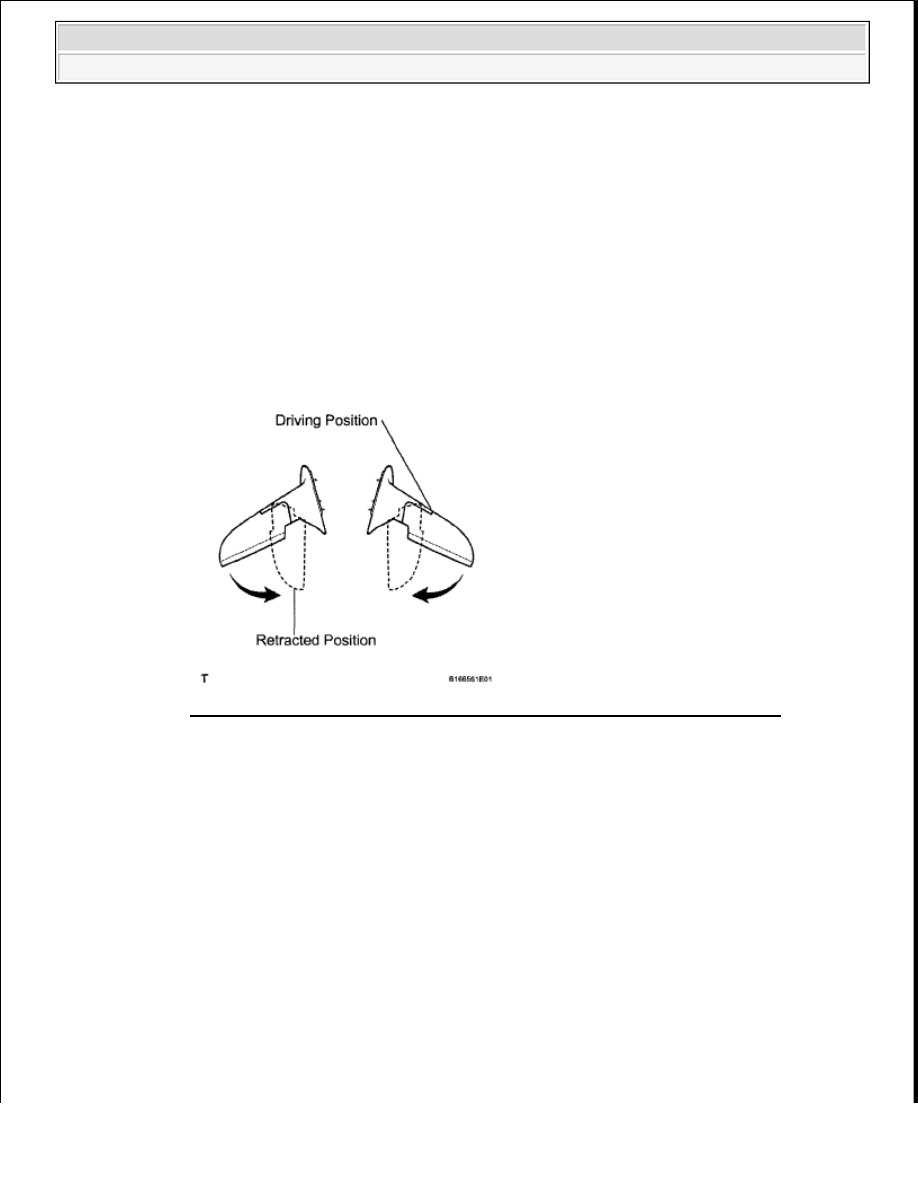

Fig. 7: Checking Mirrors Move From Driving Position To Retracted Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. Move the mirrors to the driving position.

5. Move one of the mirrors to the forward position by hand.

6. Press the retract switch.

7. Check that the forward position mirror moves to the retracted position, and check that the

driving position mirror moves to the retracted position.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Mirror - Tundra
