6. INSPECT MULTI-INFORMATION DISPLAY (w/ Multi-information display)

a. Connect Techstream to the DLC3.

b. Perform "ACTIVE TEST" or "Active Test" (see DATA LIST / ACTIVE TEST ).

HINT:

If this Active Test is being performed and the ignition switch is turned OFF and then ON, the A/T
and ODO/TRIP display area's background may turn white. If this occurs, end this Active Test and
turn the ignition switch OFF.

OK: All dots in the multi-information display turn ON and OFF using tester.

CUSTOMIZE PARAMETERS

1. CUSTOMIZING FUNCTION WITH TECHSTREAM

a. Connect Techstream to the DLC3.

b. Turn the ignition switch ON.

c. Turn the tester ON.

d. Enter the following menus:

Techstream - Select: Customize Setting.

e. Select the setting by referring to the table below.

1. Techstream

Warning:

TECHSTREAM WARNING REFERENCE

2. CUSTOMIZING FUNCTION WITH MULTI-INFORMATION DISPLAY (w/ Multi-information

NOTE:



When the customer requests a change in a function, first make sure
that the function can be customized.



Be sure to make a note of the current settings before customizing.



When troubleshooting a function, first make sure that the function is
set to the default setting.

Display (Item)

Default

Contents

Setting

Key Remind

Volume

Large

To change volume of key reminder
buzzer

Large / Medium /

Small

Key Remind Sound

1200

To change frequency of key reminder
buzzer

600/900/1200

P-Seatbelt Warning

Buzzer

ON

To change setting of passenger side seat
belt warning buzzer

ON / OFF



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra































Display)

a. Using the SETUP switch and SELECT switch, the following functions can be customized through

the multi-information display. Refer to the illustration below.



Unit setting



Wireless door lock control system (answer-back function, automatic lock function, 2-step
unlock function)



Power door lock control system (automatic door lock function, automatic door unlock
function)



Lighting system (auto light turn off function)



Default setting (customize setting cancel function)



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

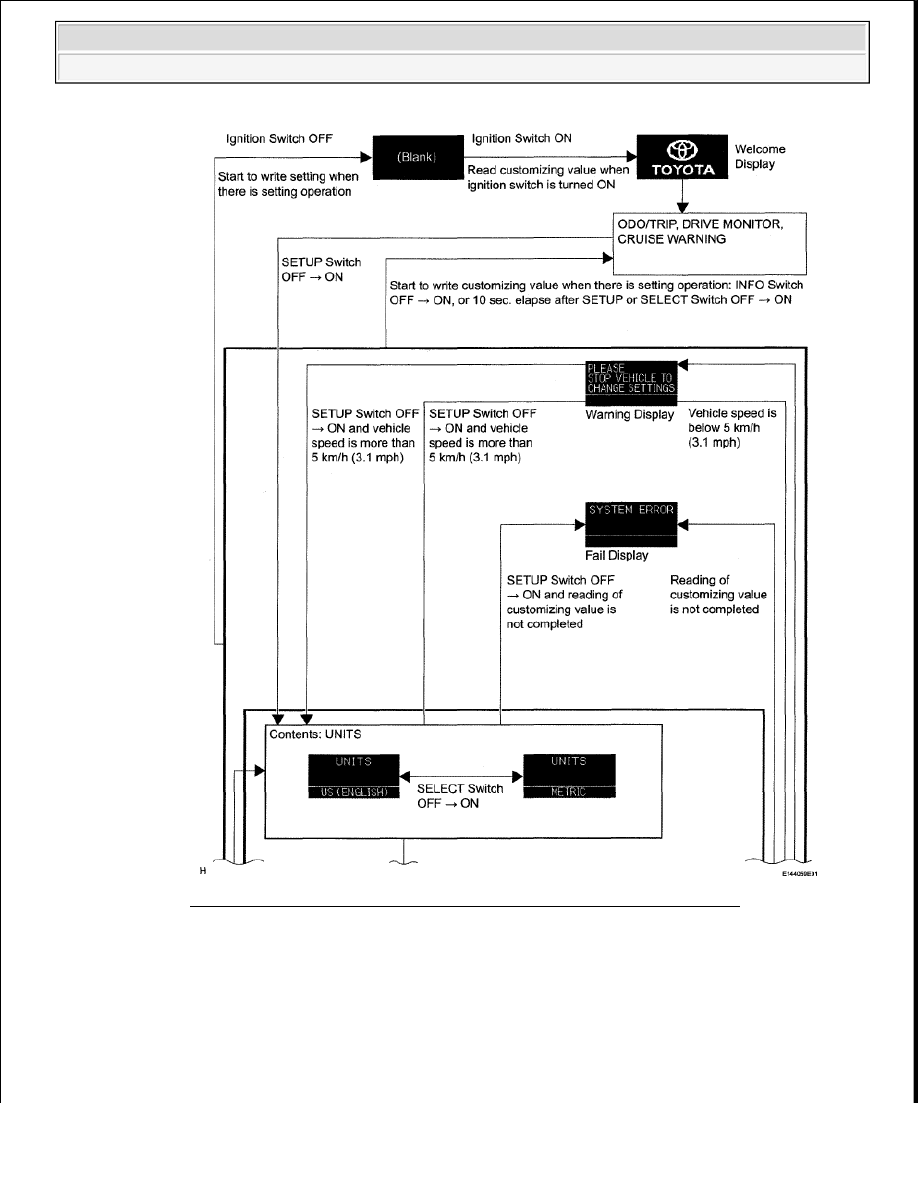

Fig. 14: Customizing Function With Multi-Information Display (1 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

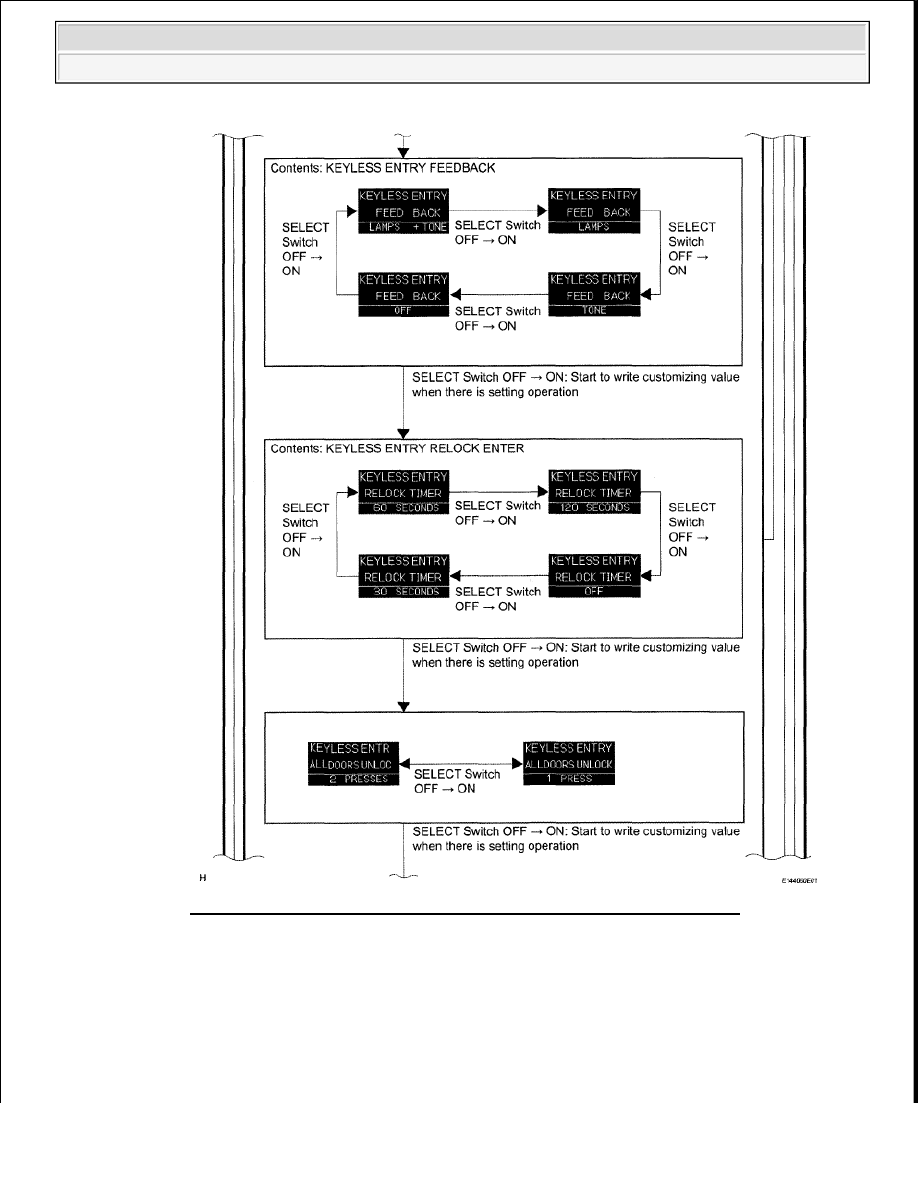

Fig. 15: Customizing Function With Multi-Information Display (2 Of 4)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.
