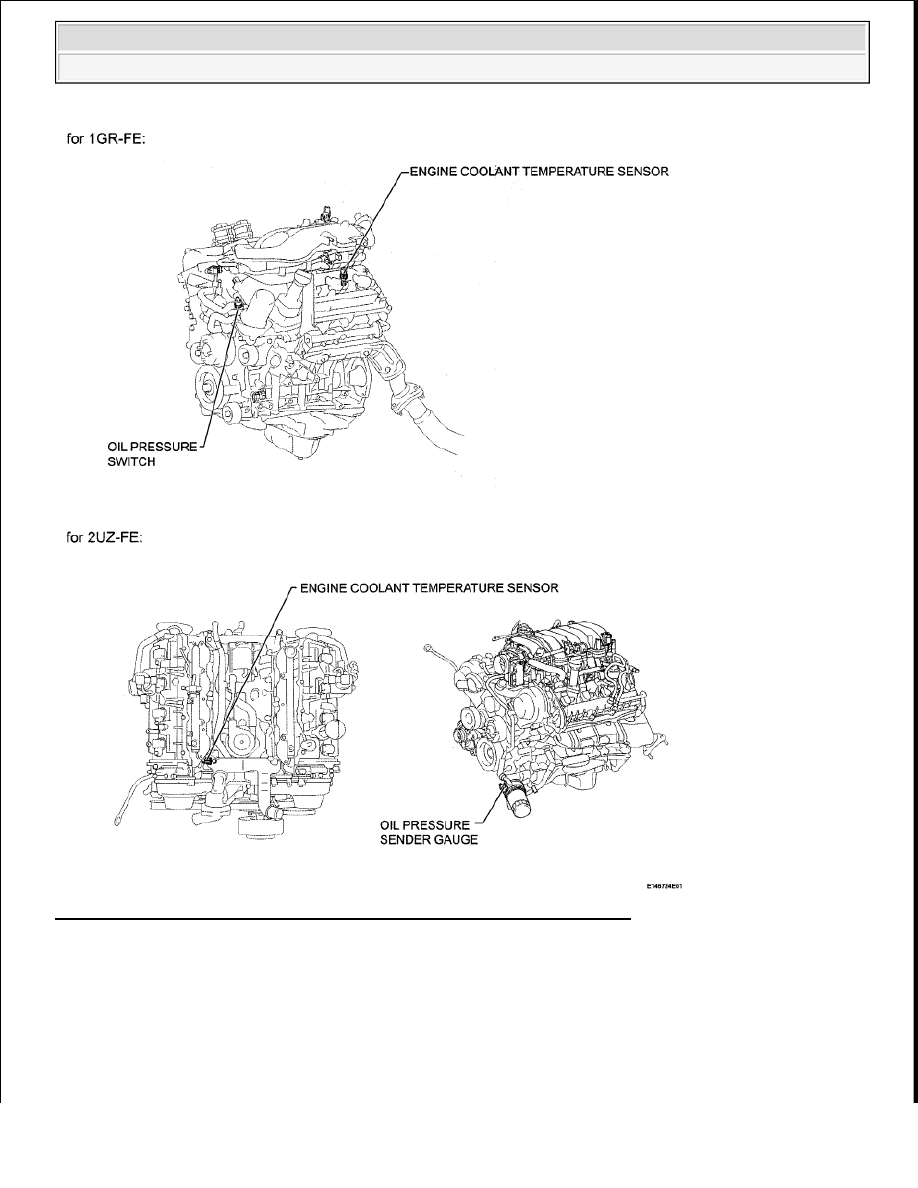

Fig. 6: Identifying Location Of Meter / Gauge System Components (6 Of 7)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

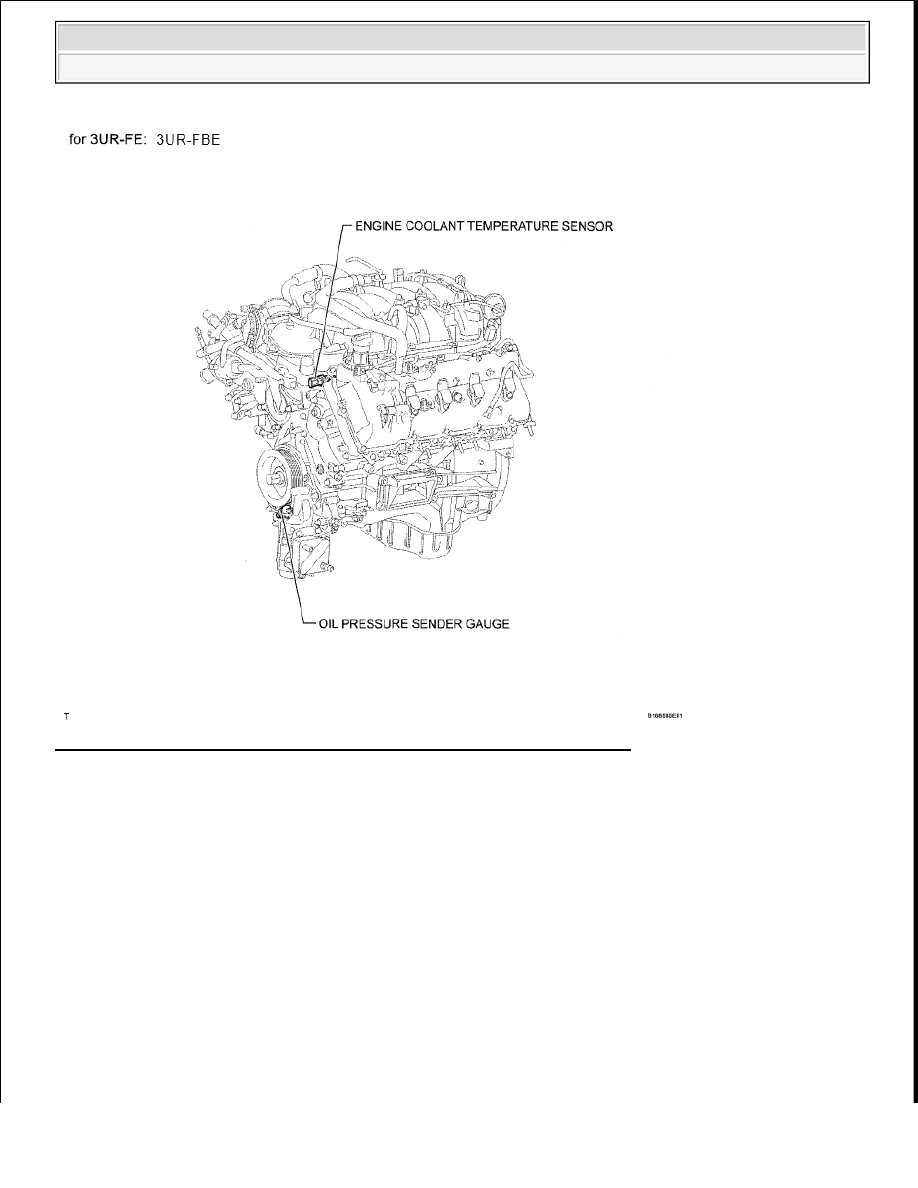

Fig. 7: Identifying Location Of Meter / Gauge System Components (7 Of 7)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

SYSTEM DIAGRAM



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

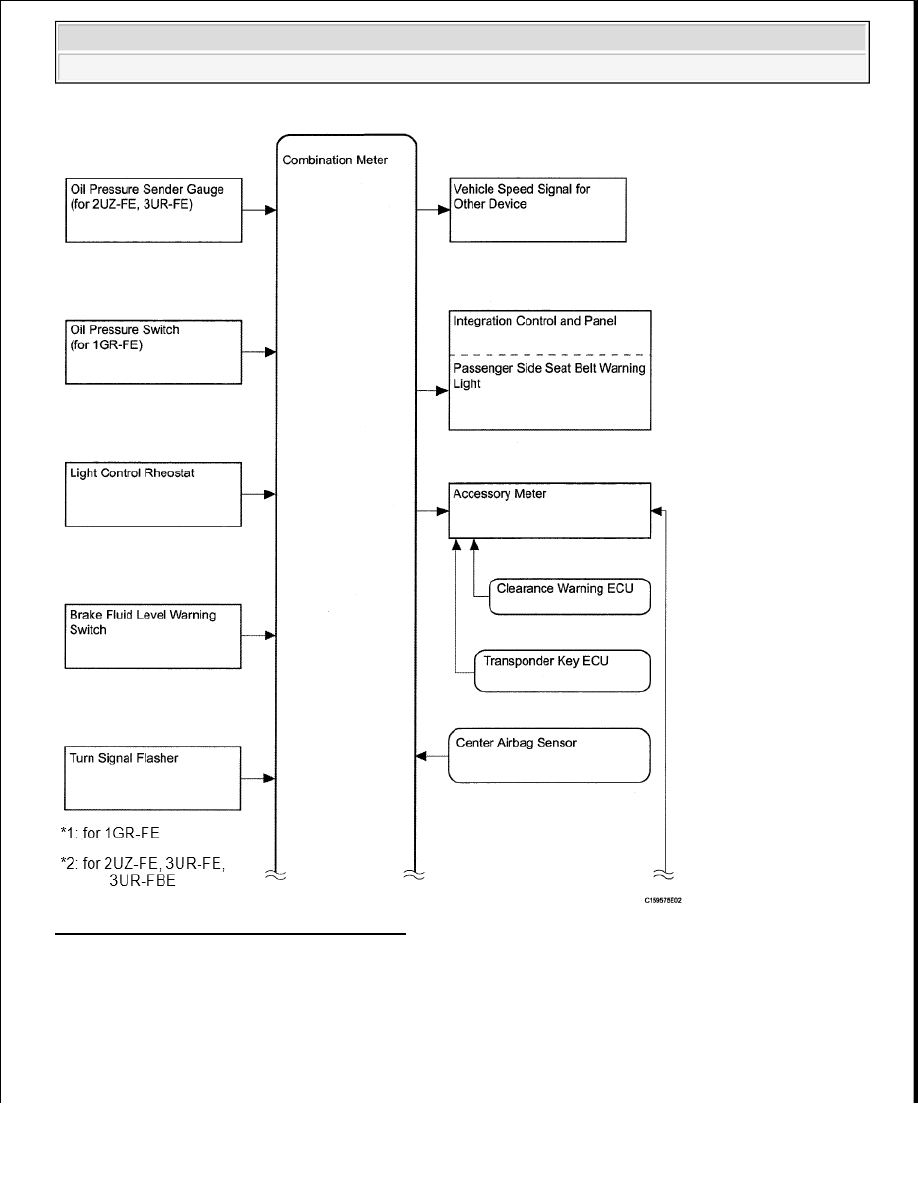

Fig. 8: Meter Gauge System Diagram (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra

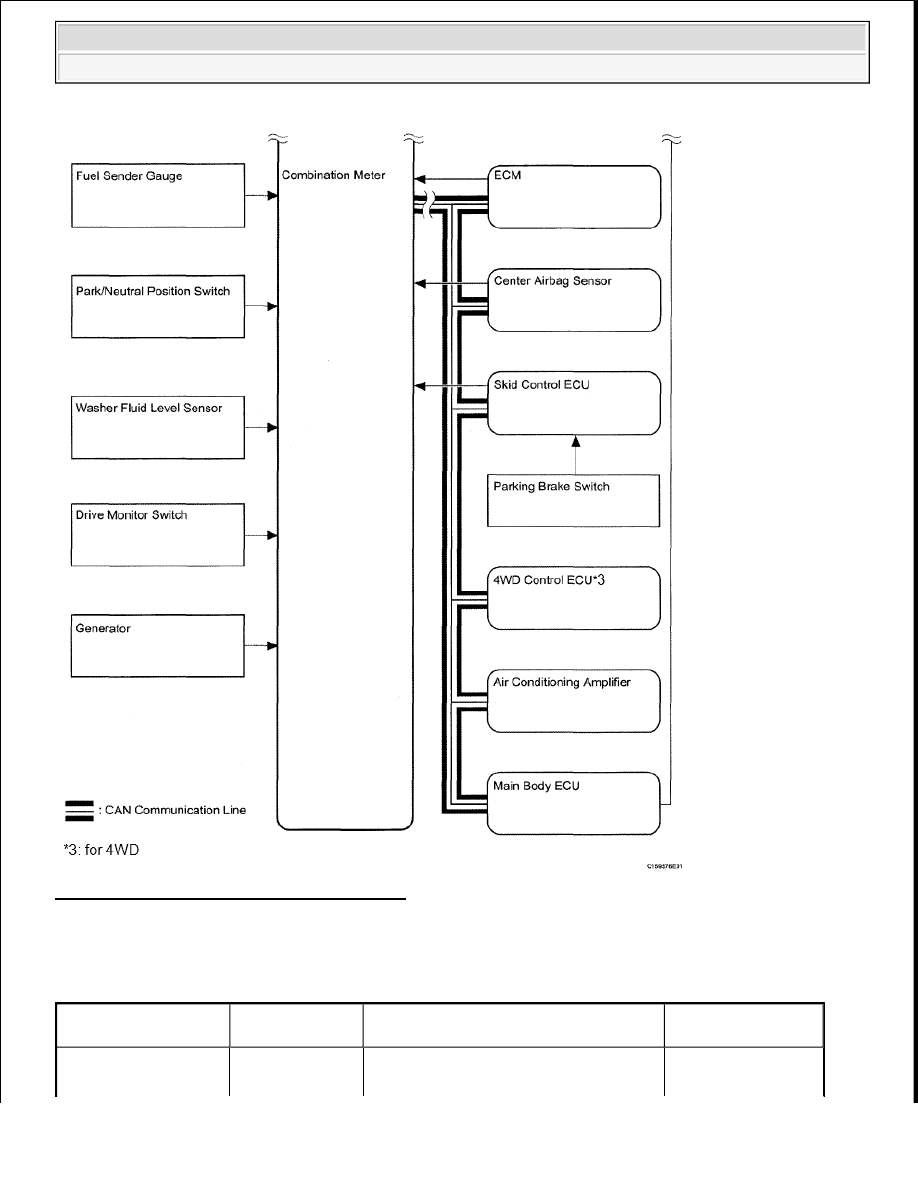

Fig. 9: Meter Gauge System Diagram (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Communication:

COMMUNICATION REFERENCE

Sender

Receiver

Communication Signal

Communication

Line



TOW HAUL indicator signal



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Meter - Tundra
