Toyota Tundra. Manual - part 382

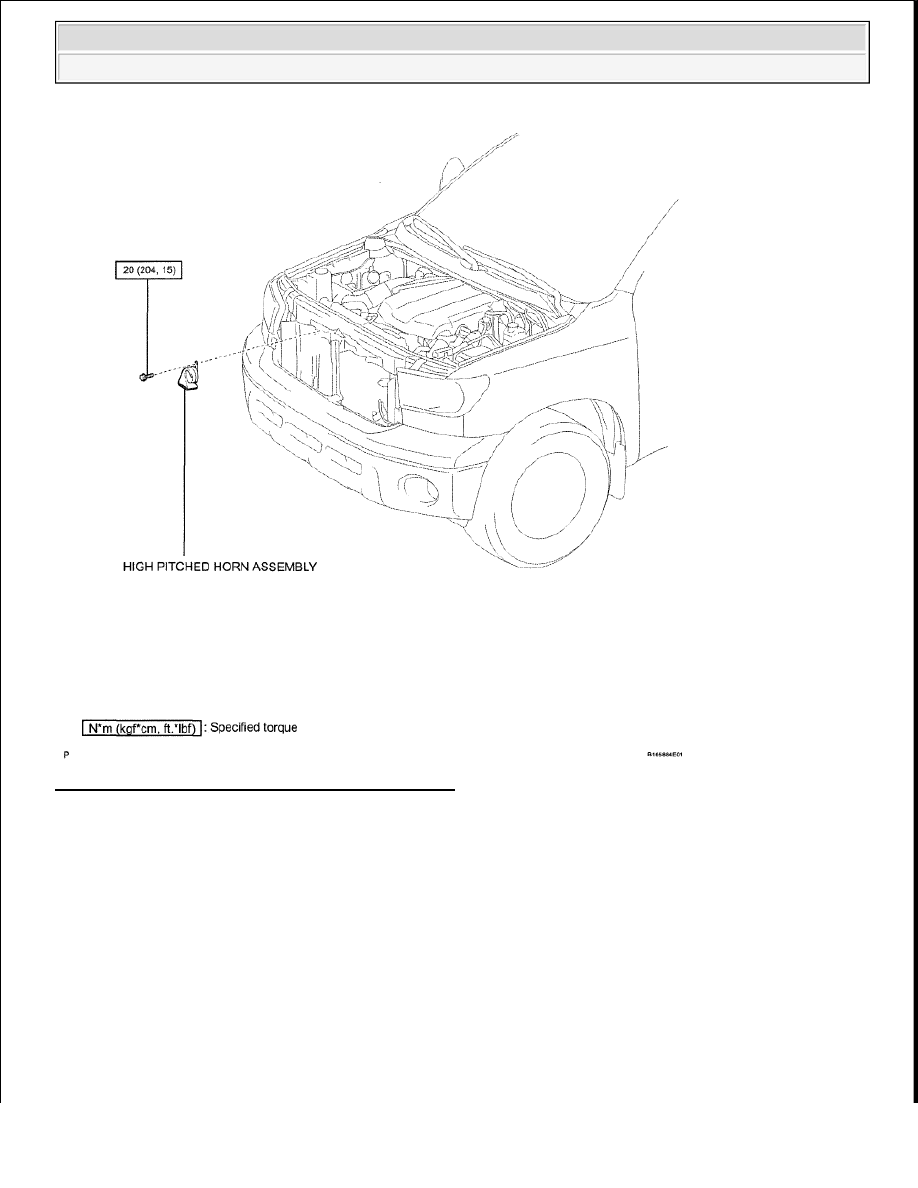

Fig. 10: Identifying High Pitched Horn Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE HIGH PITCHED HORN ASSEMBLY

a. Disconnect the horn connector.

b. Remove the bolt and horn.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Horn - Tundra





























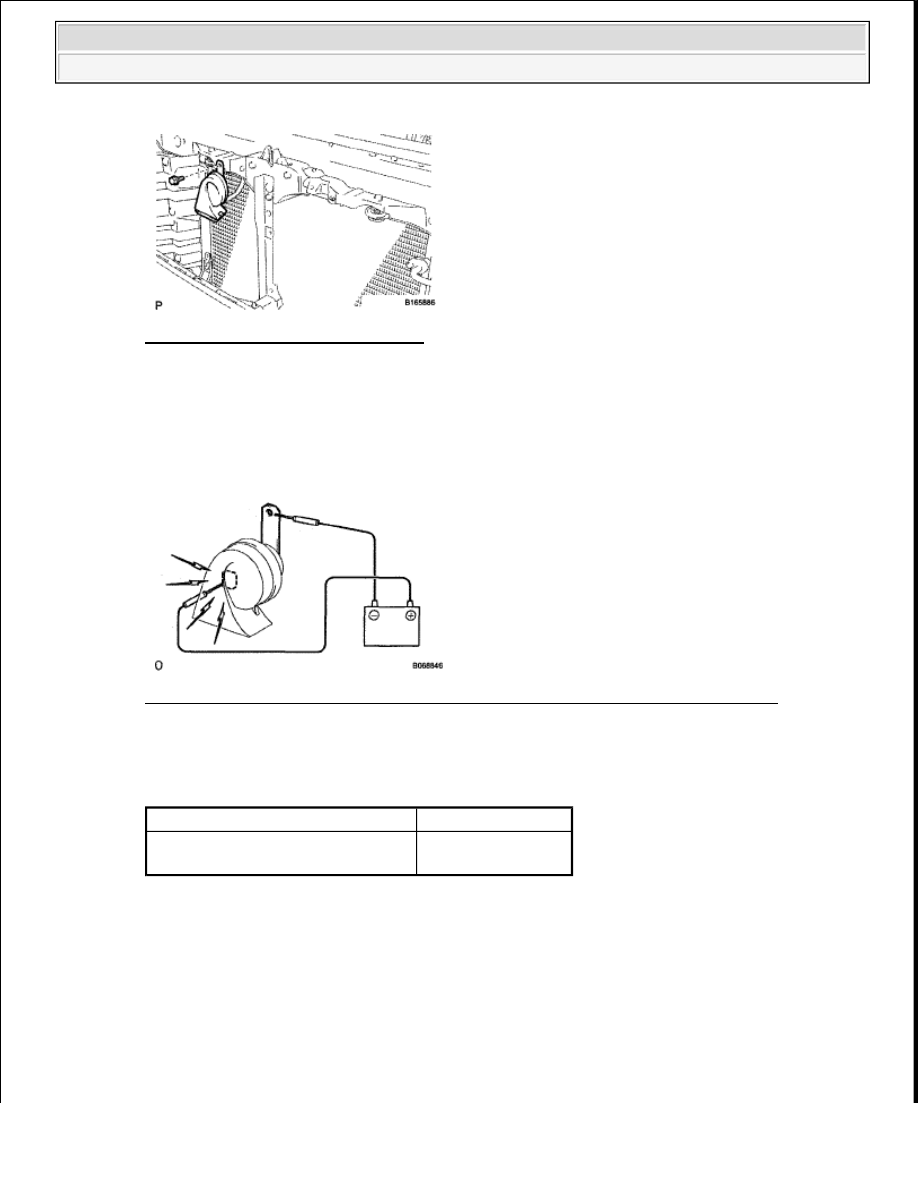

Fig. 11: Identifying Horn Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. INSPECT HIGH PITCHED HORN ASSEMBLY

a. Apply battery voltage and check operation of the horn, as shown in the table.

Fig. 12: Applying Battery Voltage And Checking Operation Of High Pitched Horn
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

OK

VOLTAGE SPECIFICATIONS

If the result is not as specified, replace the horn.

INSTALLATION

1. INSTALL HIGH PITCHED HORN ASSEMBLY

a. Install the horn with the bolt.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 1

Battery negative (-) --> Body ground

Horn sounds



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Horn - Tundra































b. Connect the horn connector.

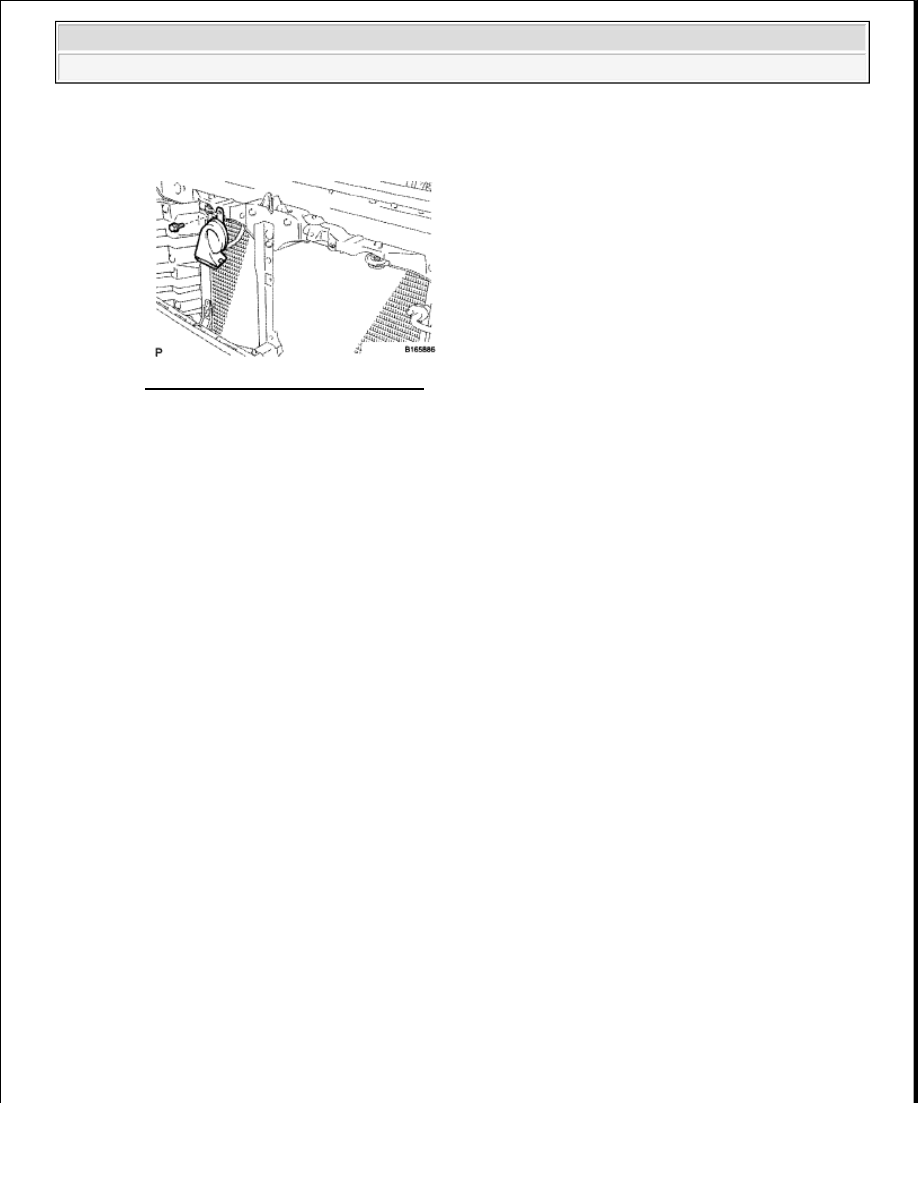

Fig. 13: Identifying Horn Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Horn - Tundra































2009 ACCESSORIES AND EQUIPMENT

Instrument Panel - Tundra

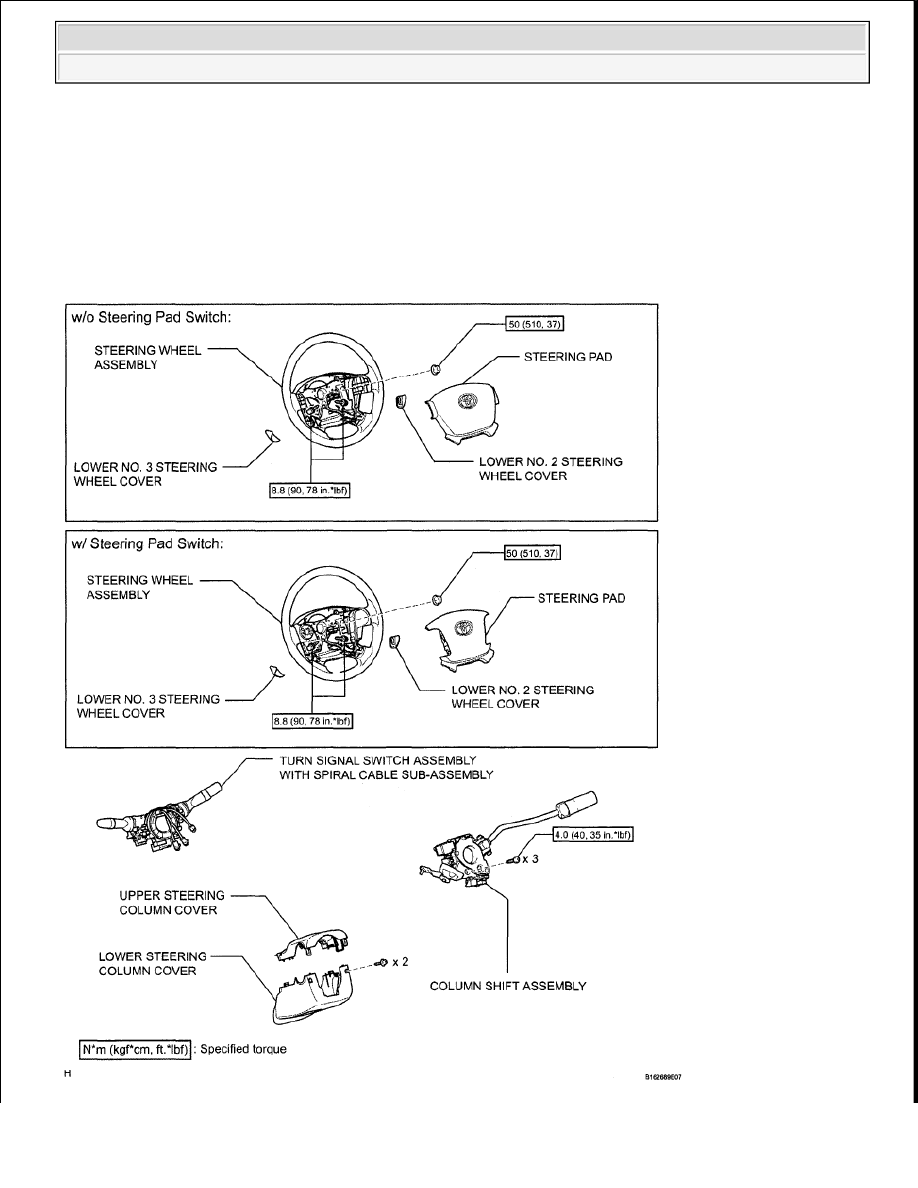

INSTRUMENT PANEL SAFETY PAD (FOR COLUMN SHIFT TYPE)

COMPONENTS



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra





2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Instrument Panel - Tundra
