DOOR LOCK POSITION SWITCH

If the result is not as specified, replace the door lock assembly.

2. INSPECT REAR DOOR LOCK ASSEMBLY RH

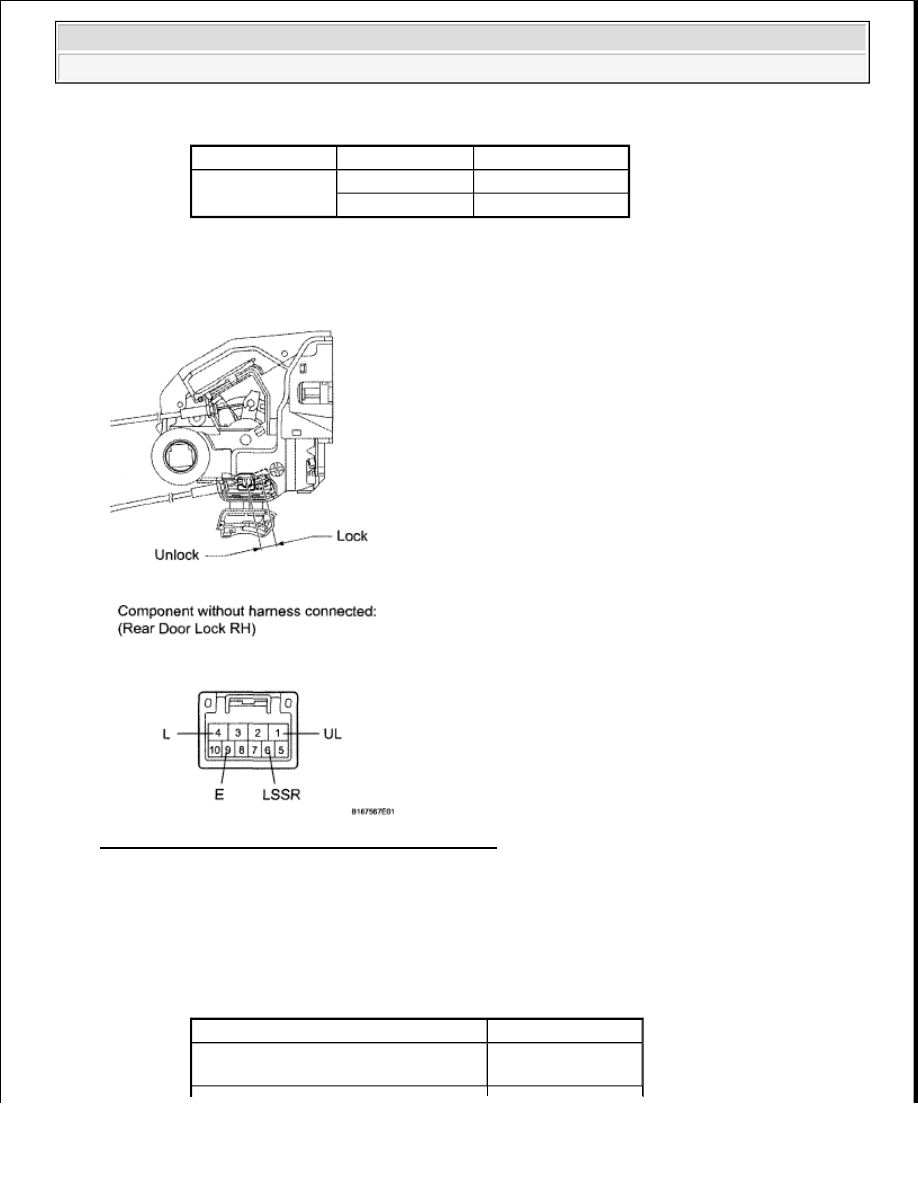

Fig. 116: Identifying Rear Door Lock Assembly RH
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

a. Check the door lock position switch.

1. Apply battery voltage to the door lock and check operation of the door lock.

OK

DOOR LOCK POSITION SWITCH

Tester Connection Switch Condition Specified Condition

6 (LSSR) - 9 (E)

Unlock

Below 1 ohms

Lock

10 kohms or higher

Measurement Condition

Specified Condition

Battery positive (+) --> Terminal 4 (L)

Battery negative (-) --> Terminal 1 (UL)

Lock



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































If the result is not as specified, replace the door lock assembly.

b. Check the door lock position switch.

1. Measure the resistance according to the value(s) in the table below.

Standard resistance

DOOR LOCK POSITION SWITCH

If the result is not as specified, replace the door lock assembly.

INSTALLATION

HINT:



Use the same procedures for the LH side and RH side.



The procedures listed below are for the LH side.



A bolt without a torque specification is shown in the standard bolt chart (see SPECIFIED TORQUE
FOR STANDARD BOLTS ).

1. INSTALL REAR DOOR INSIDE LOCKING CABLE ASSEMBLY LH (See REASSEMBLY )

2. INSTALL REAR DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH (See

REASSEMBLY )

3. INSTALL REAR DOOR LOCK ASSEMBLY LH (See REASSEMBLY )

4. INSTALL REAR DOOR GLASS SUB-ASSEMBLY LH (See REASSEMBLY )

5. INSTALL REAR DOOR WINDOW REAR LOWER FRAME SUB-ASSEMBLY LH (See

REASSEMBLY )

6. INSTALL REAR DOOR GLASS RUN LH (See REASSEMBLY )

7. INSTALL REAR DOOR SERVICE HOLE COVER LH (See REASSEMBLY )

8. INSTALL REAR NO. 2 DOOR TRIM BRACKET (See REASSEMBLY )

9. INSTALL REAR DOOR TRIM BOARD SUB-ASSEMBLY LH (See REASSEMBLY )

10. INSTALL REAR DOOR ARMREST COVER LH

11. INSTALL COURTESY LIGHT ASSEMBLY (See INSTALLATION )

12. INSTALL REAR DOOR FRAME GARNISH LH (See REASSEMBLY )

13. INSTALL REAR DOOR ARMREST UPPER BASE PANEL LH (See REASSEMBLY )

14. INSTALL REAR DOOR INSIDE HANDLE BEZEL PLUG LH (See REASSEMBLY )

Battery positive (+) --> Terminal 1 (UL)

Battery negative (-) --> Terminal 4 (L)

Unlock

Tester Connection Switch Condition Specified Condition

6 (LSSR) - 9 (E)

Unlock

Below 1 ohms

Lock

10 kohms or higher



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































15. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

REAR DOOR LOCK (FOR CREWMAX)

COMPONENTS

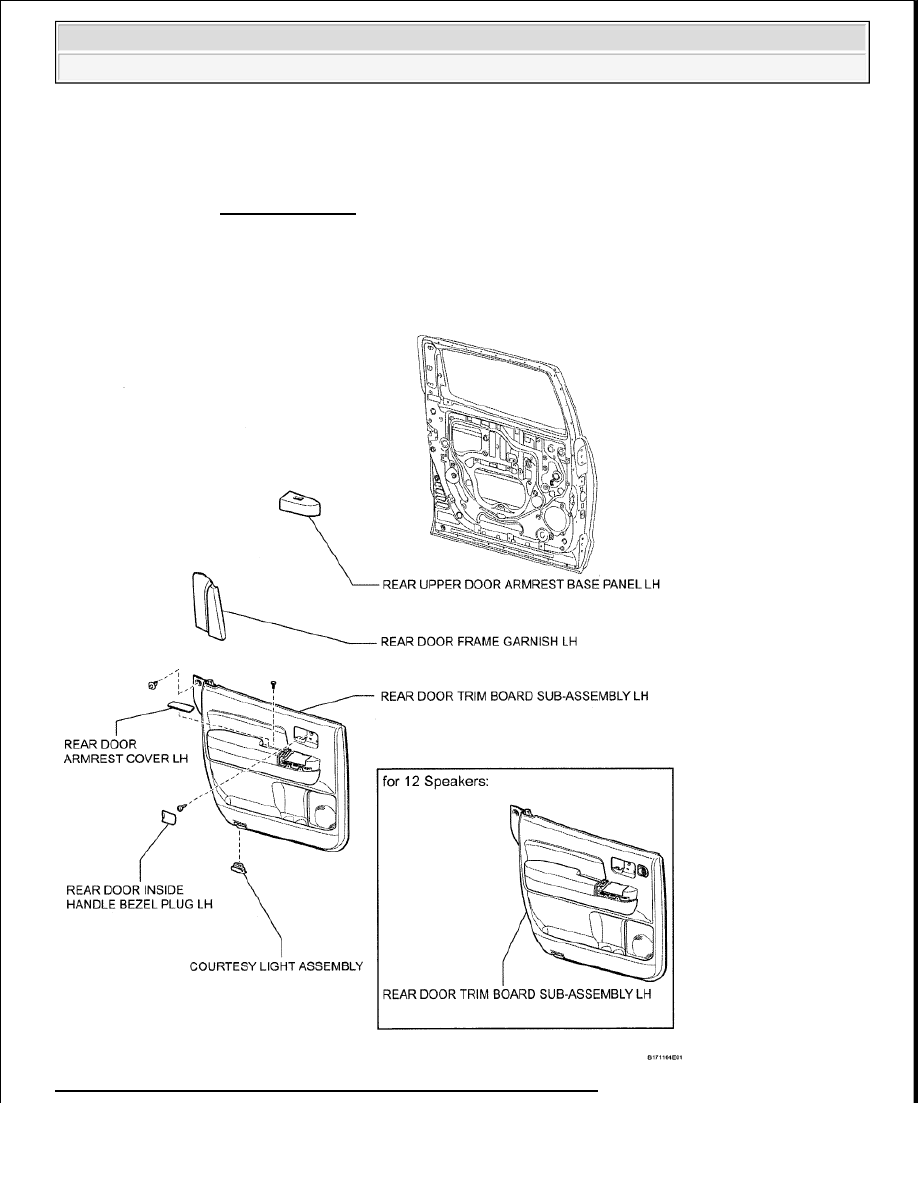

Fig. 117: Identifying Rear Door Lock (Crewmax) Components (1 Of 2)

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

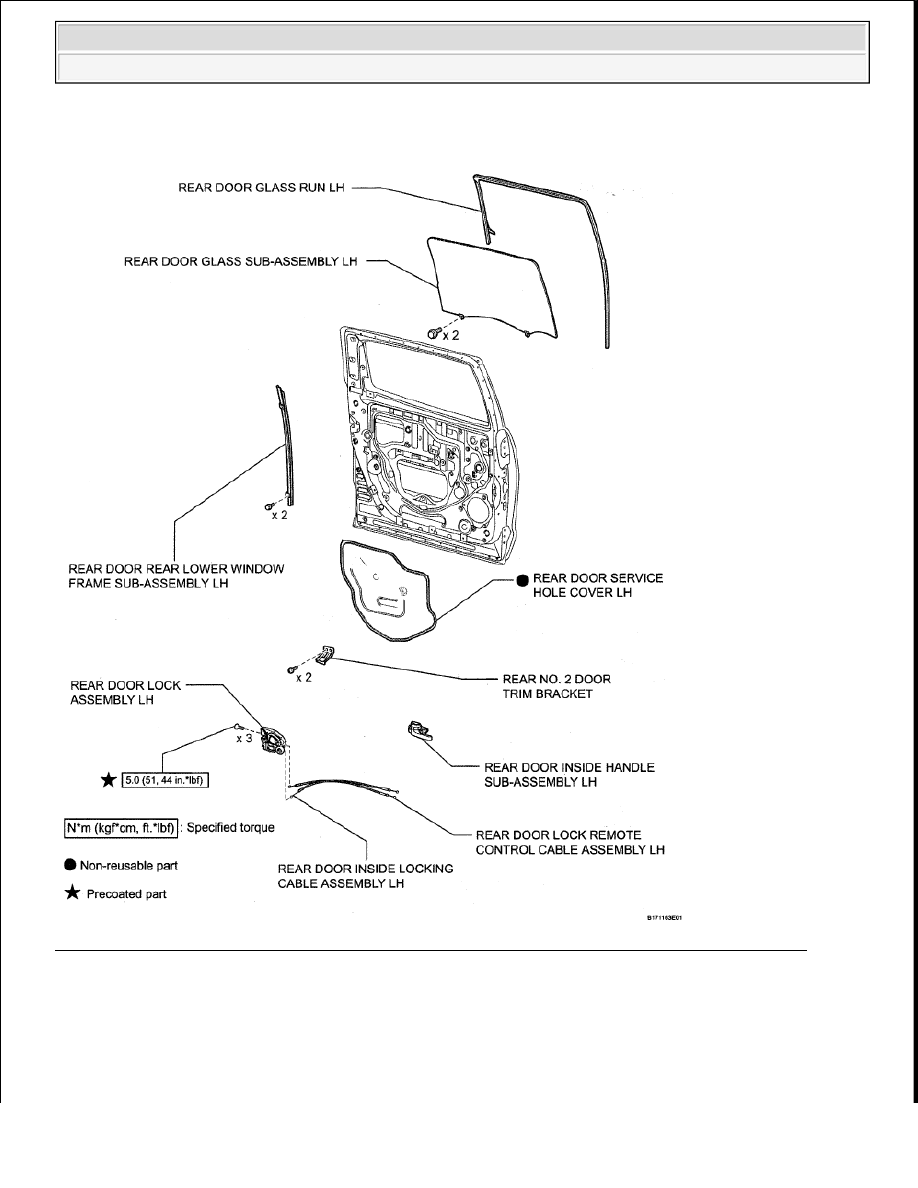

Fig. 118: Identifying Rear Door Lock (Crewmax) Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
