Toyota Tundra. Manual - part 325

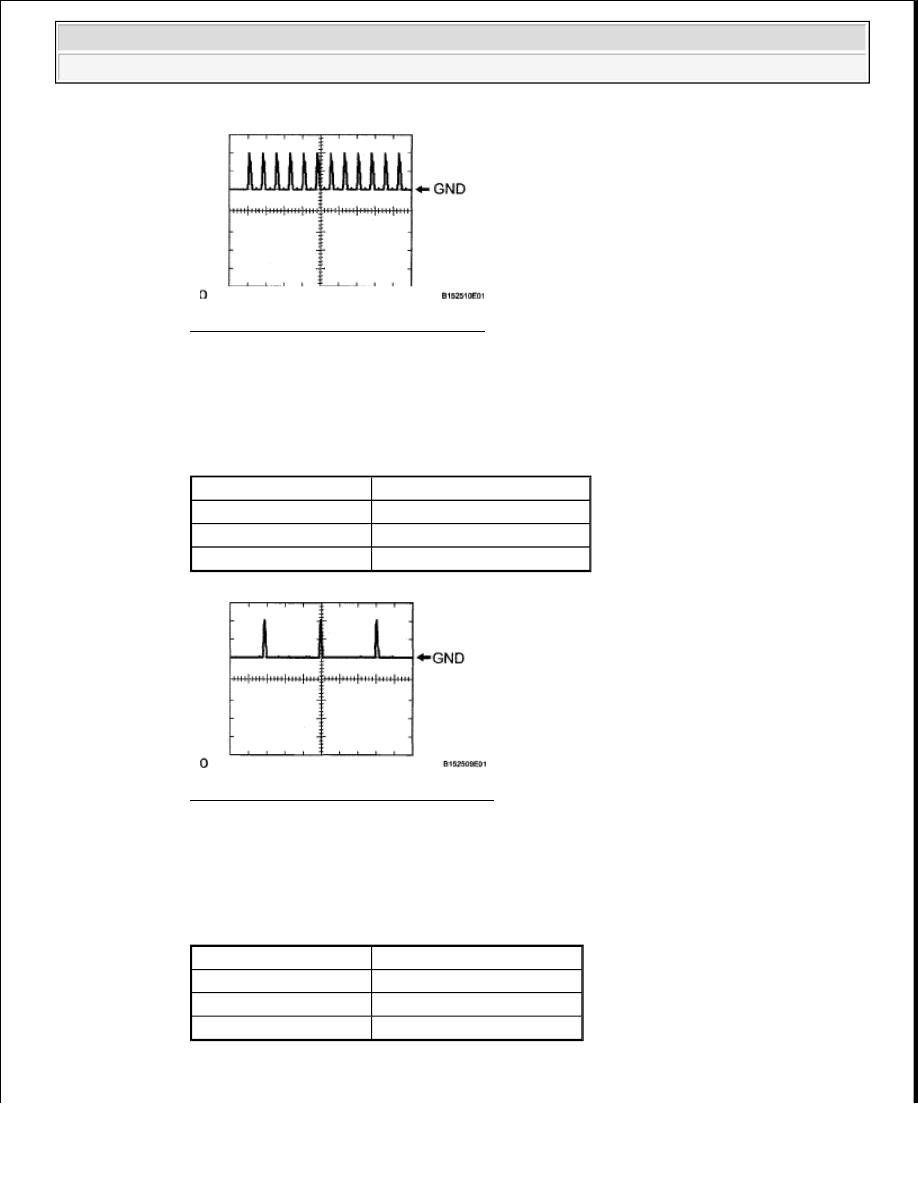

Fig. 7: Identifying Waveform Graph 3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. Using an oscilloscope, check the waveform 4.

Waveform 4 (Reference)

WAVEFORM 4 REFERENCE

Fig. 8: Identifying Waveform Graph 4
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. Using an oscilloscope, check the waveform 5.

Waveform 5 (Reference)

WAVEFORM 5 REFERENCE

Item

Content

Terminal No. (Symbols) J3-27 (LSWP) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Front door RH LOCK

Item

Content

Terminal No. (Symbols) DC-1 (LSWL) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door LH LOCK



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































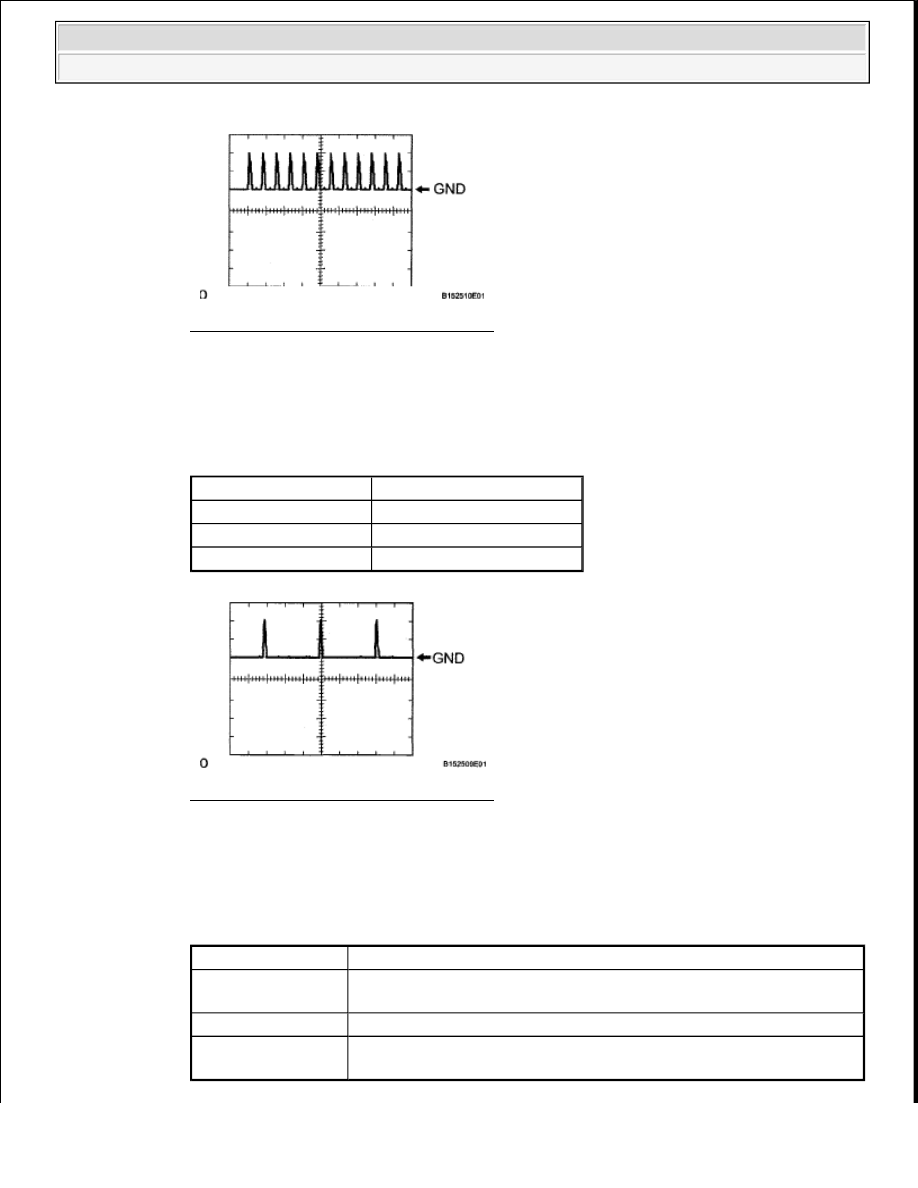

Fig. 9: Identifying Waveform Graph 5
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. Using an oscilloscope, check the waveform 6.

Waveform 6 (Reference)

WAVEFORM 6 REFERENCE

Fig. 10: Identifying Waveform Graph 6
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. Using an oscilloscope, check the waveform 7.

Waveform 7 (Reference)

WAVEFORM 7 REFERENCE

Item

Content

Terminal No. (Symbols) DC-1 (LSWL) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door LH LOCK

Item

Content

Terminal No. (Symbols) J3-5 (LSWR) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door RH LOCK



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































Fig. 11: Identifying Waveform Graph 7
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

8. Using an oscilloscope, check the waveform 8.

Waveform 8 (Reference)

WAVEFORM 8 REFERENCE

Fig. 12: Identifying Waveform Graph 8
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

9. Using an oscilloscope, check the waveform 9.

Waveform 9 (Reference)

WAVEFORM 9 REFERENCE

Item

Content

Terminal No. (Symbols) J3-5 (LSWR) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Rear door RH LOCK

Item

Content

Terminal No.

(Symbols)

DD-53 (L2) - Body ground

J4-14 (UL3) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Ignition switch OFF, all doors closed and front door lock key cylinder

LH neutral position



2009 Toyota Tundra

2009 ACCESSORIES AND EQUIPMENT Door Lock - Tundra































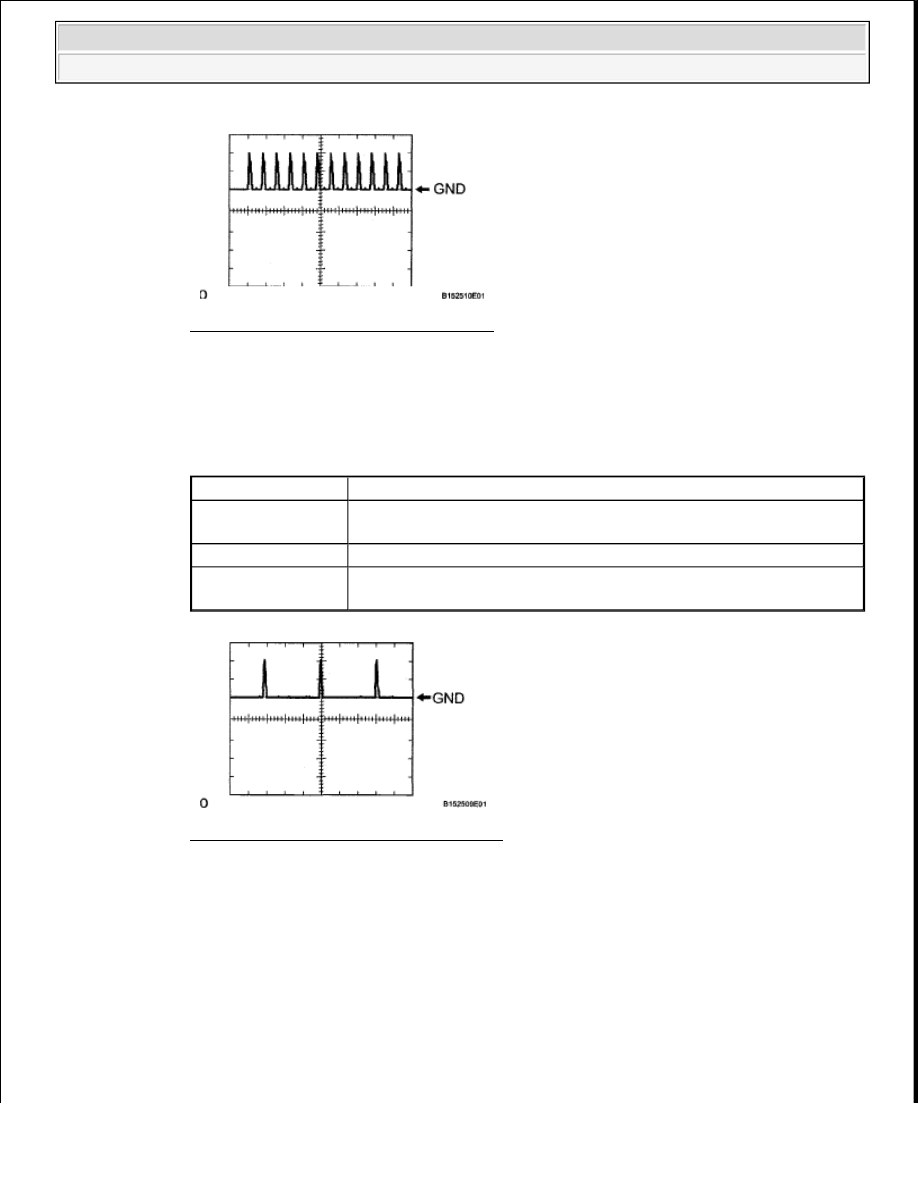

Fig. 13: Identifying Waveform Graph 9
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

10. Using an oscilloscope, check the waveform 10.

Waveform 10 (Reference)

WAVEFORM 10 REFERENCE

Fig. 14: Identifying Waveform Graph 10
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DATA LIST / ACTIVE TEST

1. READ DATA LIST

HINT:

Using the Techstream to read the Data List allows the values or states of switches, sensor, actuators and
other items to be read without removing any parts. This non-intrusive inspection can be very useful
because intermittent conditions or signals may be discovered before parts or wiring is disturbed. Reading
the Data List information early in troubleshooting is one way to save diagnostic time.

Item

Content

Terminal No.

(Symbols)

DD-53 (L2) - Body ground

J4-14 (UL3) - Body ground

Tool Setting

5 V/DIV., 20 ms/DIV.

Condition

Ignition switch OFF, all doors closed and front door lock key cylinder

LH neutral position
