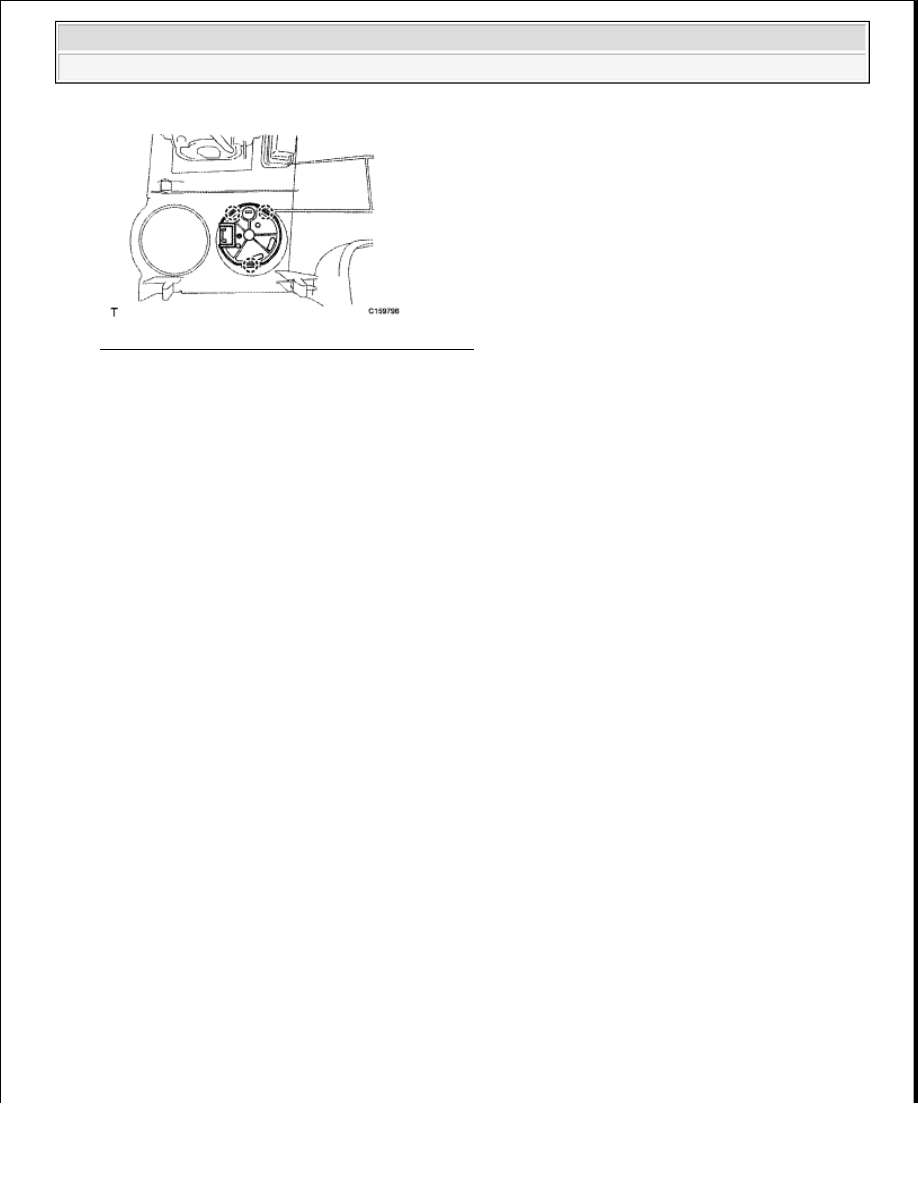

Fig. 160: Identifying 4WD Control Switch Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4WD CONTROL ECU

COMPONENTS



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra

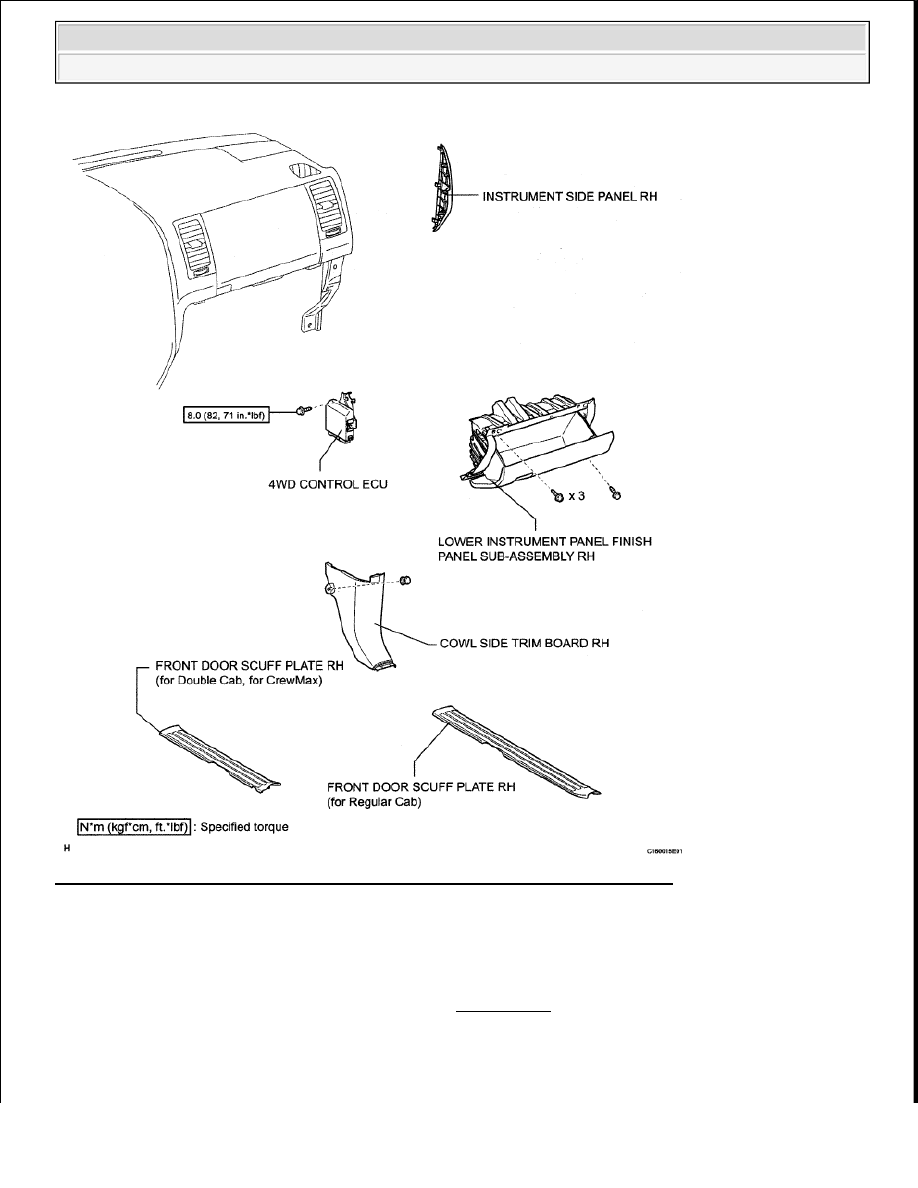

Fig. 161: Identifying 4WD Control ECU Components With Torque Specification
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE RH (for Regular Cab)

a. Remove the front door scuff plate RH (see REMOVAL ).

HINT:

Use the same procedures described for the LH side.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































2. REMOVE FRONT DOOR SCUFF PLATE RH (for Double Cab, for CrewMax)

a. Remove the front door scuff plate RH (see REMOVAL ).

HINT:

Use the same procedures described for the LH side.

3. REMOVE COWL SIDE TRIM BOARD RH

a. Remove the cowl side trim board RH (see REMOVAL ).

HINT:

Use the same procedures described for the LH side.

4. REMOVE INSTRUMENT SIDE PANEL RH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH (See

REMOVAL )

6. REMOVE 4WD CONTROL ECU

a. Disconnect the 2 ECU connectors.

b. Remove the bolt and ECU.

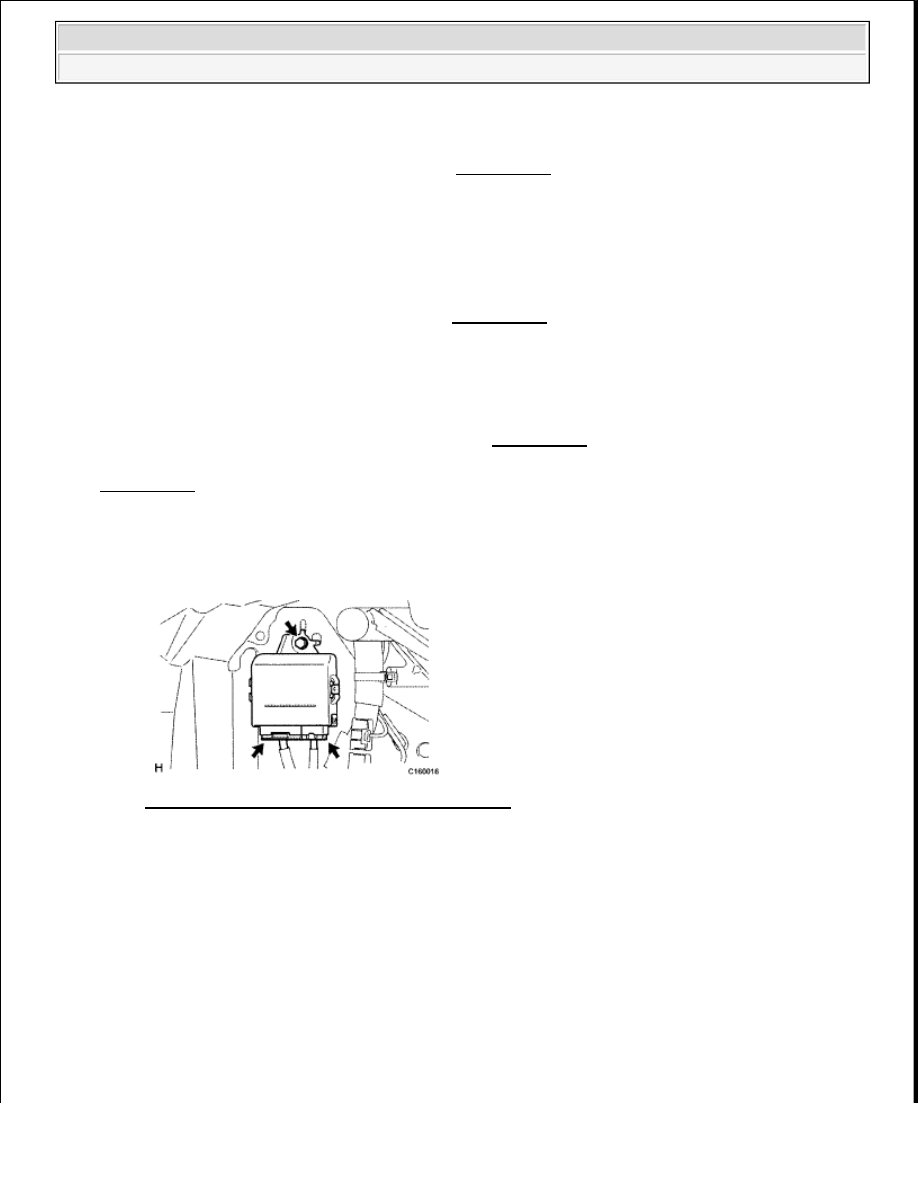

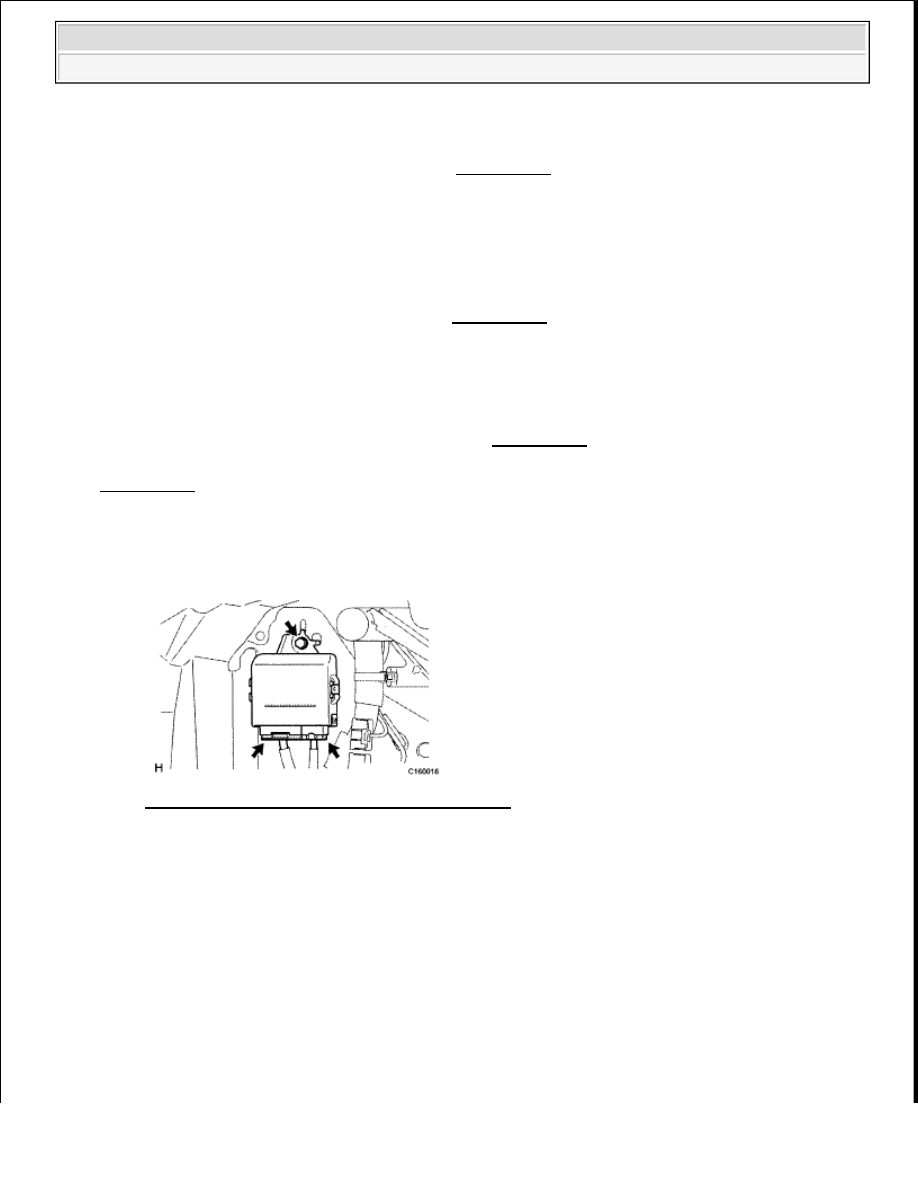

Fig. 162: Identifying Bolt And ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL 4WD CONTROL ECU

a. Install the ECU with the bolt.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

b. Connect the 2 ECU connectors.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































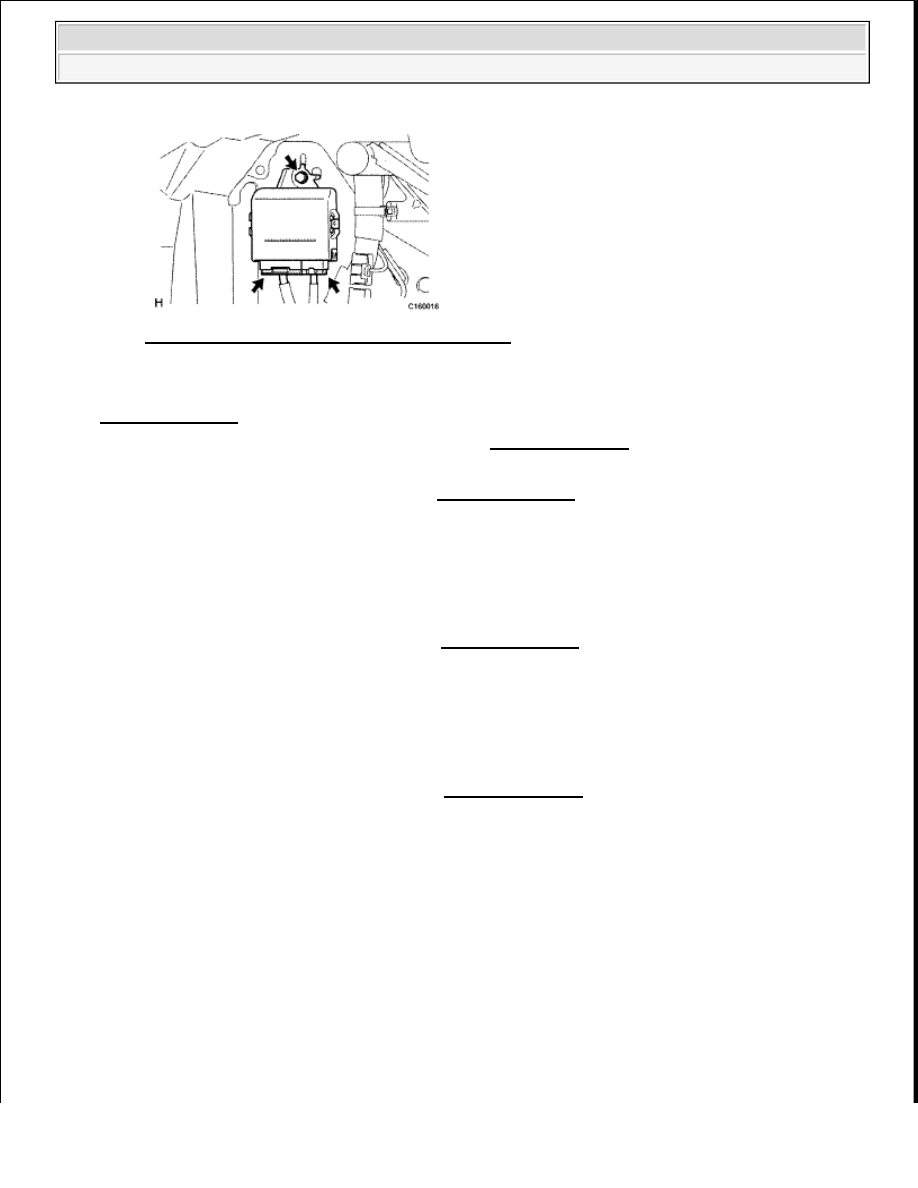

Fig. 163: Identifying Bolt And ECU Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY RH (See

INSTALLATION )

3. INSTALL INSTRUMENT SIDE PANEL RH (See INSTALLATION )

4. INSTALL COWL SIDE TRIM BOARD RH

a. Install the cowl side trim board RH (see INSTALLATION ).

HINT:

Use the same procedures described for the LH side.

5. INSTALL FRONT DOOR SCUFF PLATE RH (for Regular Cab)

a. Install the front door scuff plate RH (see INSTALLATION ).

HINT:

Use the same procedures described for the LH side.

6. INSTALL FRONT DOOR SCUFF PLATE RH (for Double Cab, for CrewMax)

a. Install the front door scuff plate RH (See INSTALLATION ).

HINT:

Use the same procedures described for the LH side.
