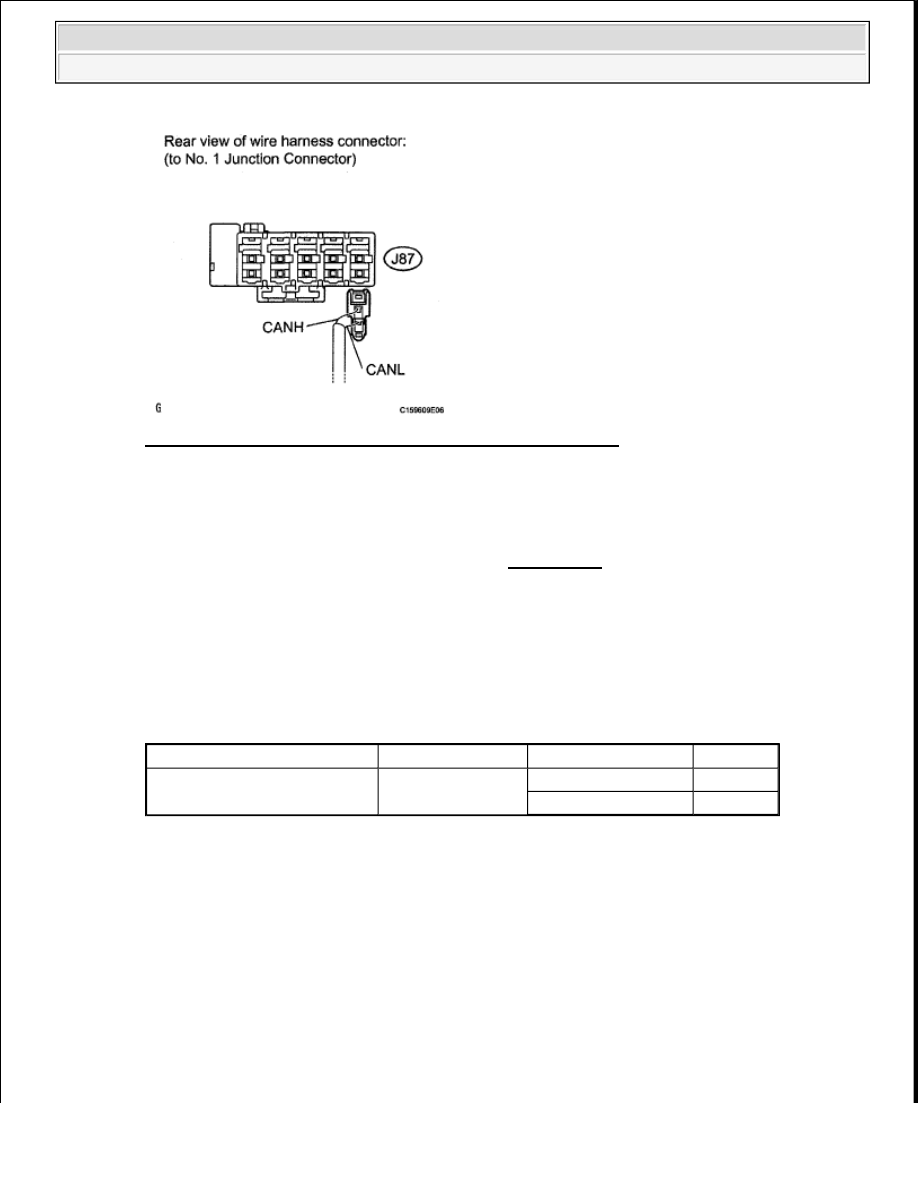

Fig. 102: Identifying J87 No. 1 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED TO STEERING ANGLE
SENSOR (CANH, CANL)

OK: REPLACE STEERING ANGLE SENSOR (See REMOVAL )

16. CHECK FOR SHORT IN CAN BUS WIRES (CENTER AIRBAG SENSOR)

a. Disconnect the J46 center airbag sensor connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

Tester Connection

Switch Condition Measured Resistance Proceed to

J83-1 (CANH) - J83-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































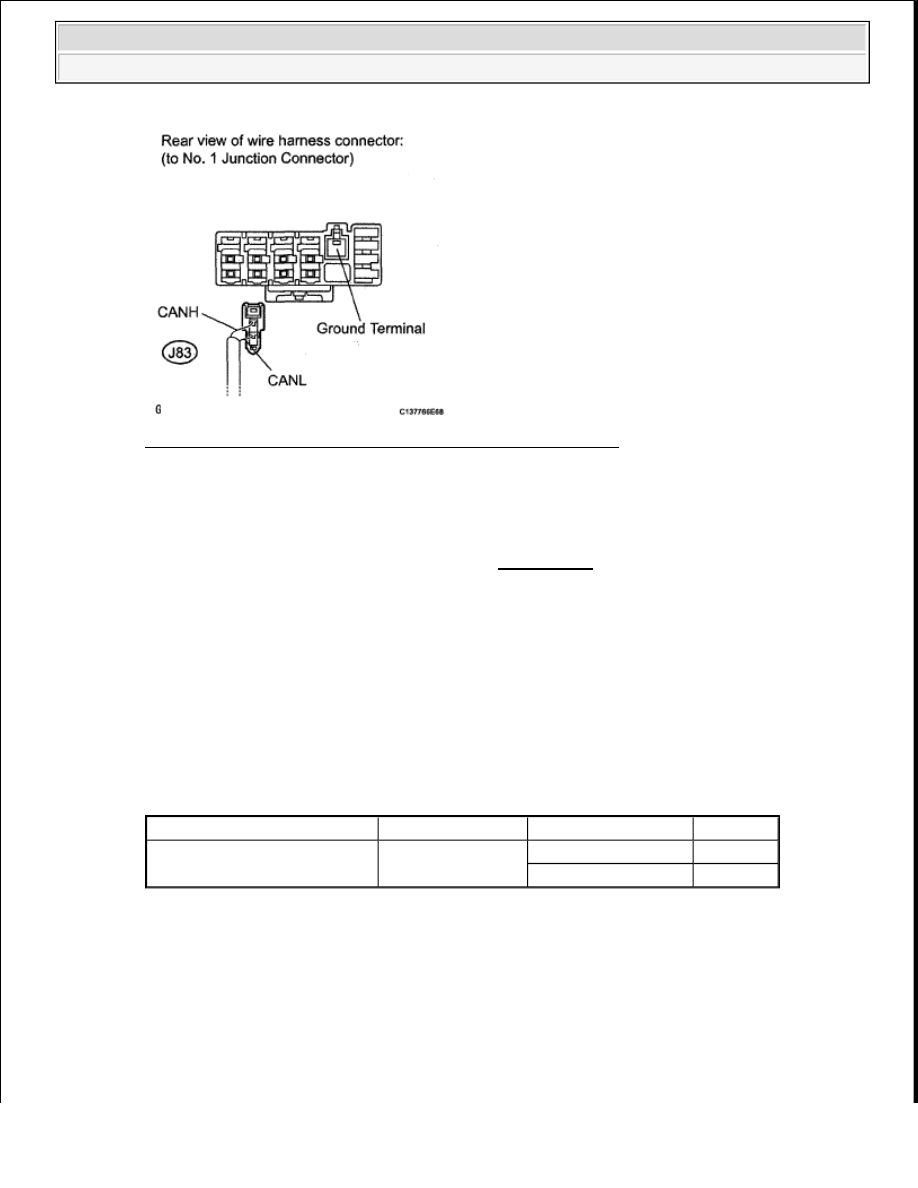

Fig. 103: Identifying J83 No. 1 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE CAN BRANCH WIRE CONNECTED TO CENTER AIRBAG
SENSOR (CANH, CANL)

OK: REPLACE CENTER AIRBAG SENSOR (See REMOVAL )

17. CONNECT CONNECTOR

a. Reconnect the J93 No. 2 junction connector connector.

18. CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR - AIR

CONDITIONING AMPLIFIER)

a. Disconnect the J85 No. 2 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

Tester Connection

Switch Condition Measured Resistance Proceed to

J85-1 (CANH) - J85-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































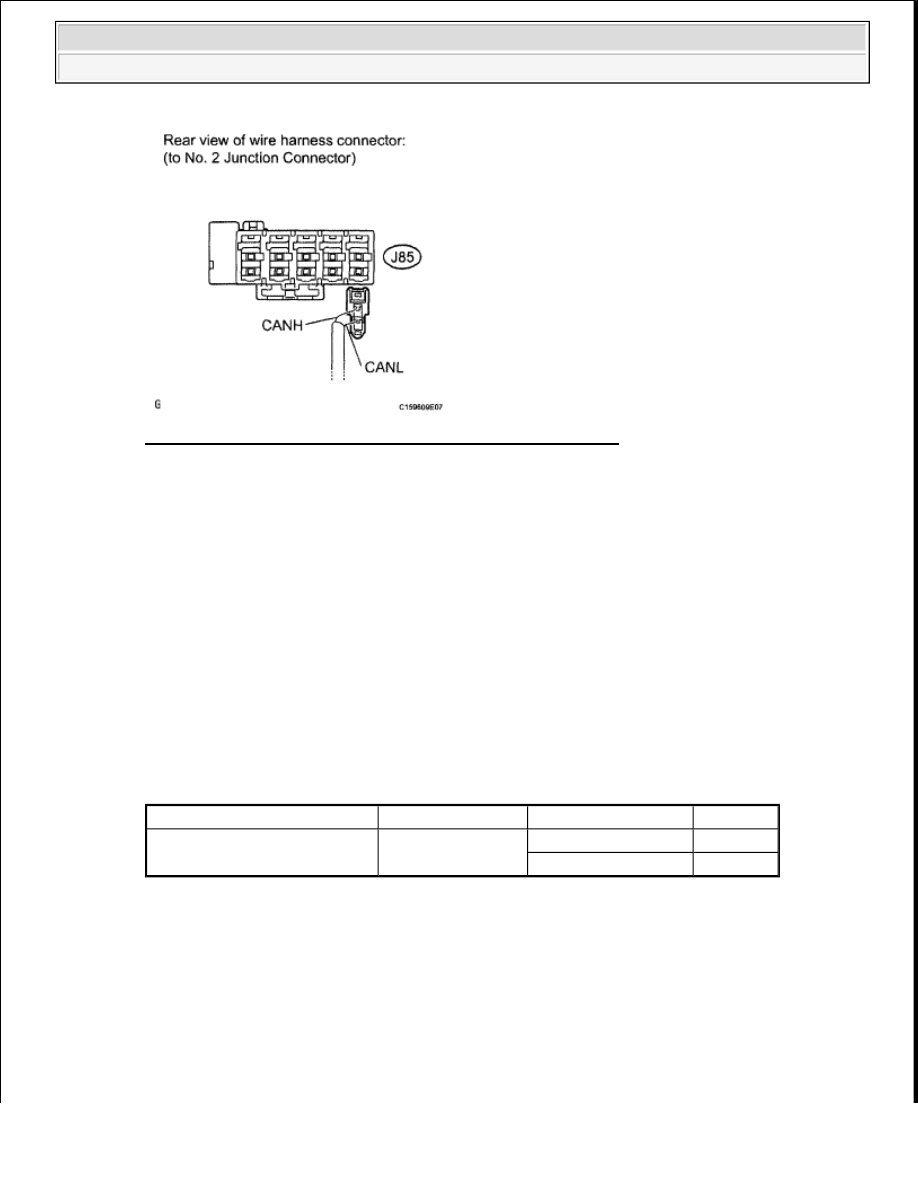

Fig. 104: Identifying J85 No. 2 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 22

OK: Go to Next Step

19. CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR - BUS BUFFER

ECU)

a. Disconnect the J98 No. 2 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

NOTE:

For vehicles without bus buffer ECU, go to 20.

Tester Connection

Switch Condition Measured Resistance Proceed to

J98-1 (CANH) - J98-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra































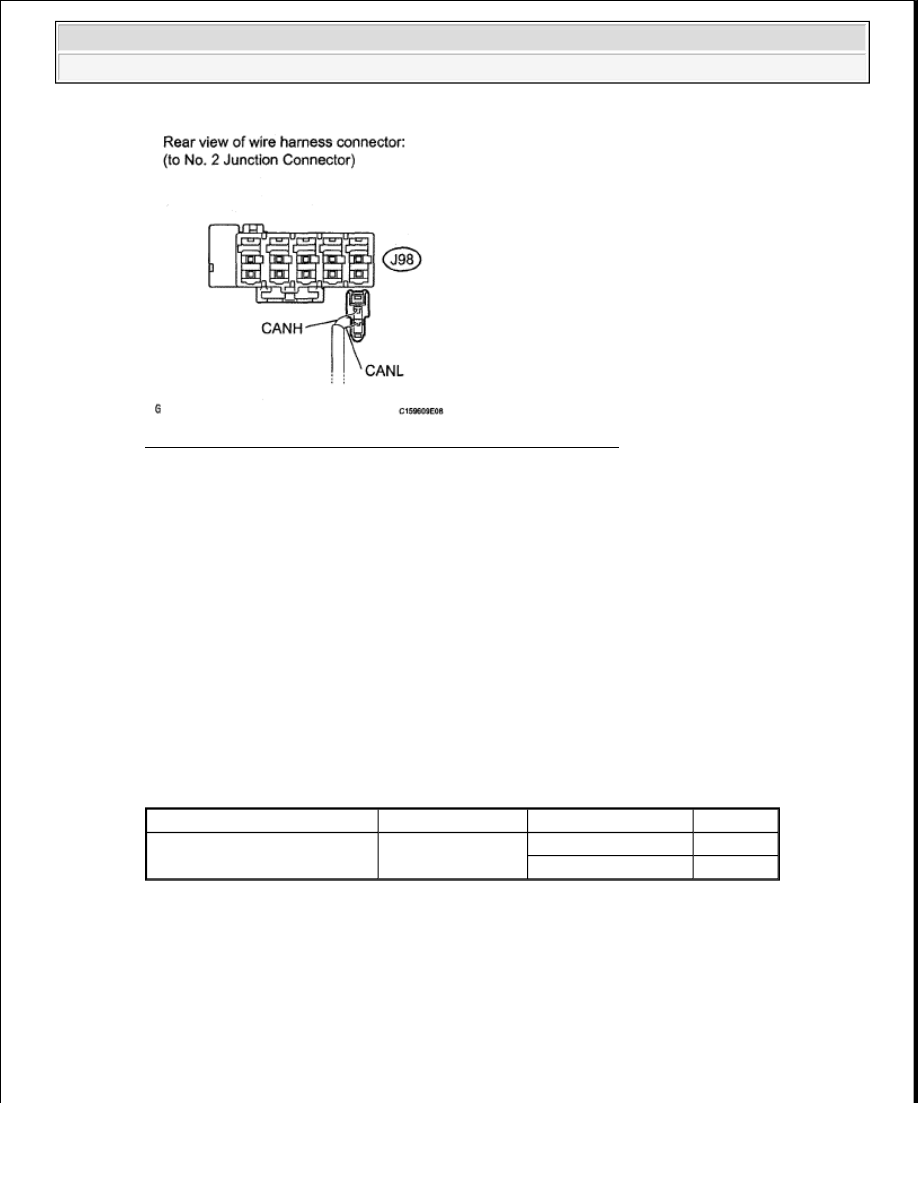

Fig. 105: Identifying J98 No. 2 Junction Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 23

OK: Go to next step

20. CHECK FOR SHORT IN CAN BUS WIRES (NO. 2 JUNCTION CONNECTOR - 4WD

CONTROL ECU)

a. Disconnect the J88 No. 2 junction connector connector.

b. Measure the resistance according to the value(s) in the table below.

Result

RESULT REFERENCE TABLE

NOTE:

For vehicles without 4WD, go to 21.

Tester Connection

Switch Condition Measured Resistance Proceed to

J88-1 (CANH) - J88-2 (CANL) Ignition switch OFF

1 ohms or higher

OK

Below 1 ohms

NG



2009 Toyota Tundra

2009 ACCESSORIES & EQUIPMENT CAN Communication - Tundra
