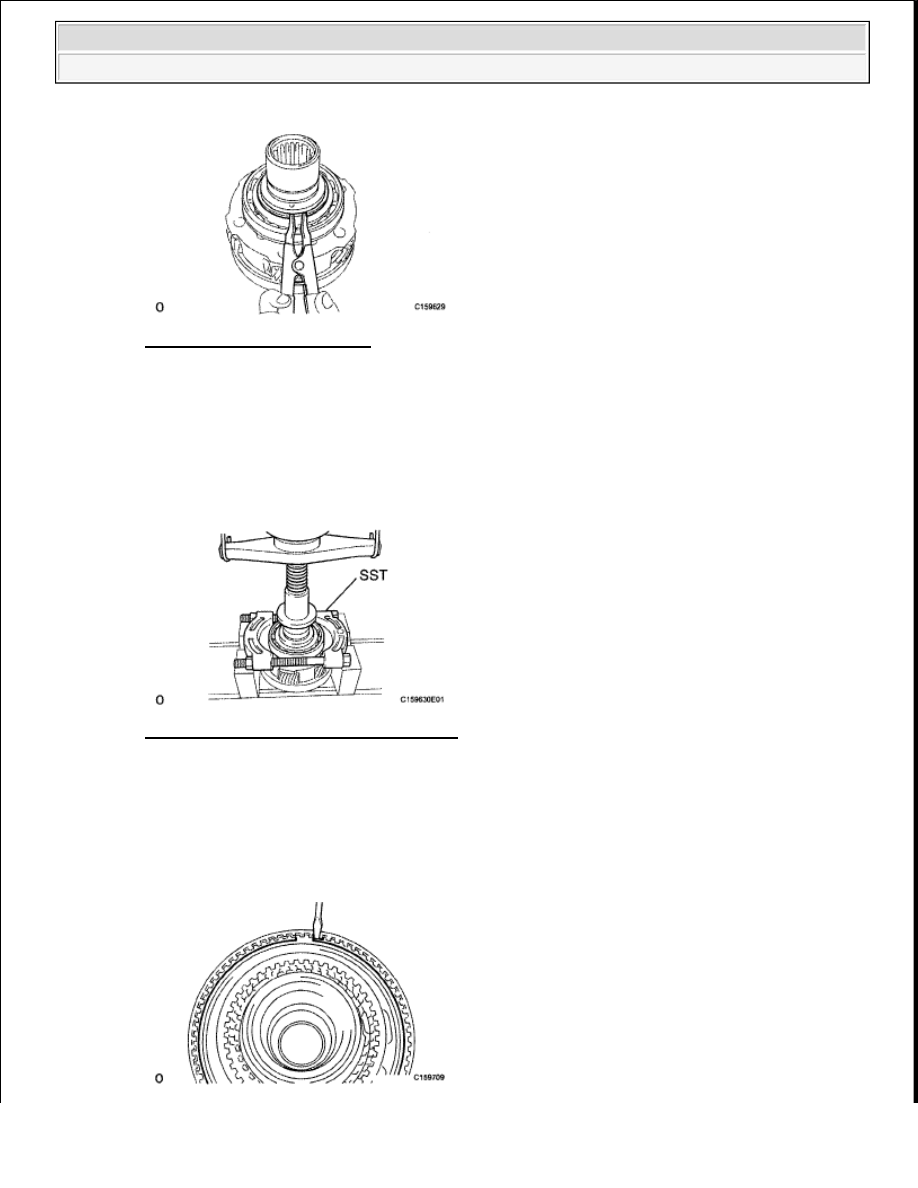

Fig. 48: Removing Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST and a press, press out the bearing.

SST 09555-55010

Fig. 49: Pressing Out Bearing Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

25. REMOVE TRANSFER LOW PLANETARY GEAR ASSEMBLY

a. Using a screwdriver, remove the snap ring.

b. Remove the transfer low planetary gear assembly and transfer low planetary gear spline piece from

the transfer input shaft.

NOTE:

Be careful not to drop or damage the low planetary gear.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































Fig. 50: Identifying Transfer Low Planetary Gear Assembly
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

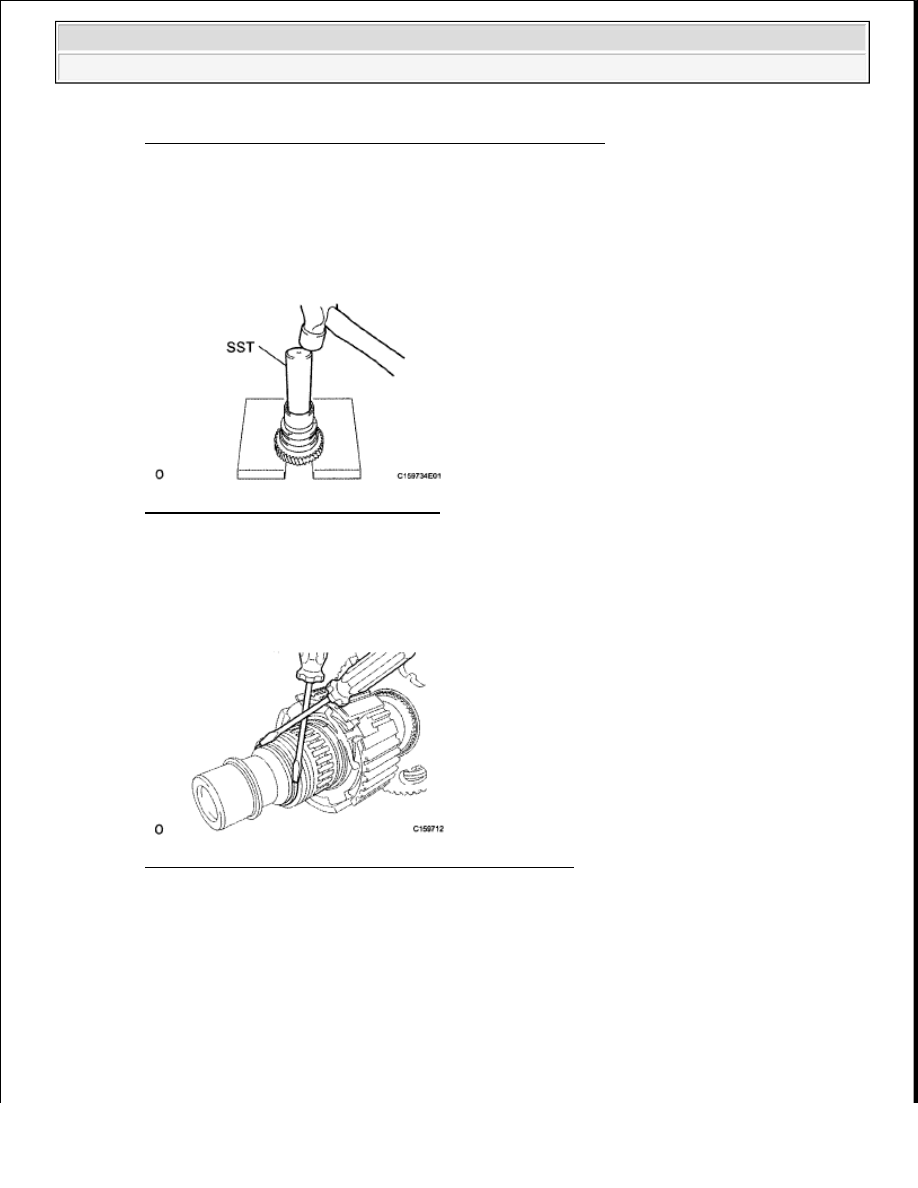

26. REMOVE TRANSFER INPUT SHAFT PLUG

a. Using SST and a hammer, tap out the input shaft plug.

SST 09316-60011 (09316-00011)

Fig. 51: Tapping Out Input Shaft Plug
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

27. REMOVE NO. 1 TRANSFER OUTPUT SHAFT SPACER

a. Using 2 screwdrivers, tap out the snap ring. Then remove the output shaft spacer and front output

shaft needle roller bearing from the output shaft.

Fig. 52: Identifying No. 1 Transfer Output Shaft Spacer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

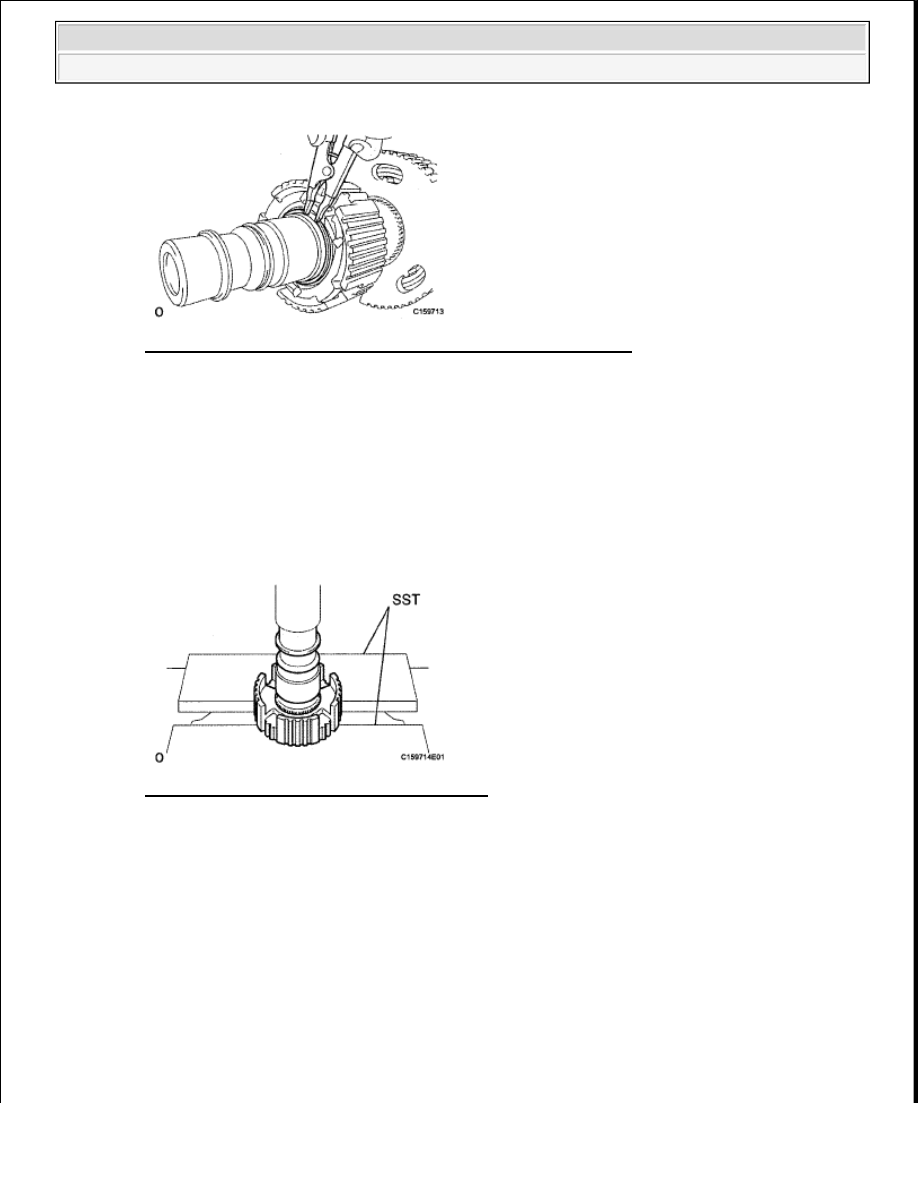

28. REMOVE TRANSFER SYNCHROMESH SHIFTING KEY SPRING

a. Using a snap ring expander, remove the snap ring. Then remove the synchromesh shifting key

spring and synchromesh shifting key from the output shaft.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































Fig. 53: Identifying Transfer Synchromesh Shifting Key Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

29. REMOVE TRANSFER CLUTCH HUB

a. Using a snap ring expander, remove the snap ring.

b. Using SST and a press, press out the clutch hub.

SST 09527-10011

Fig. 54: Pressing Out Clutch Hub Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

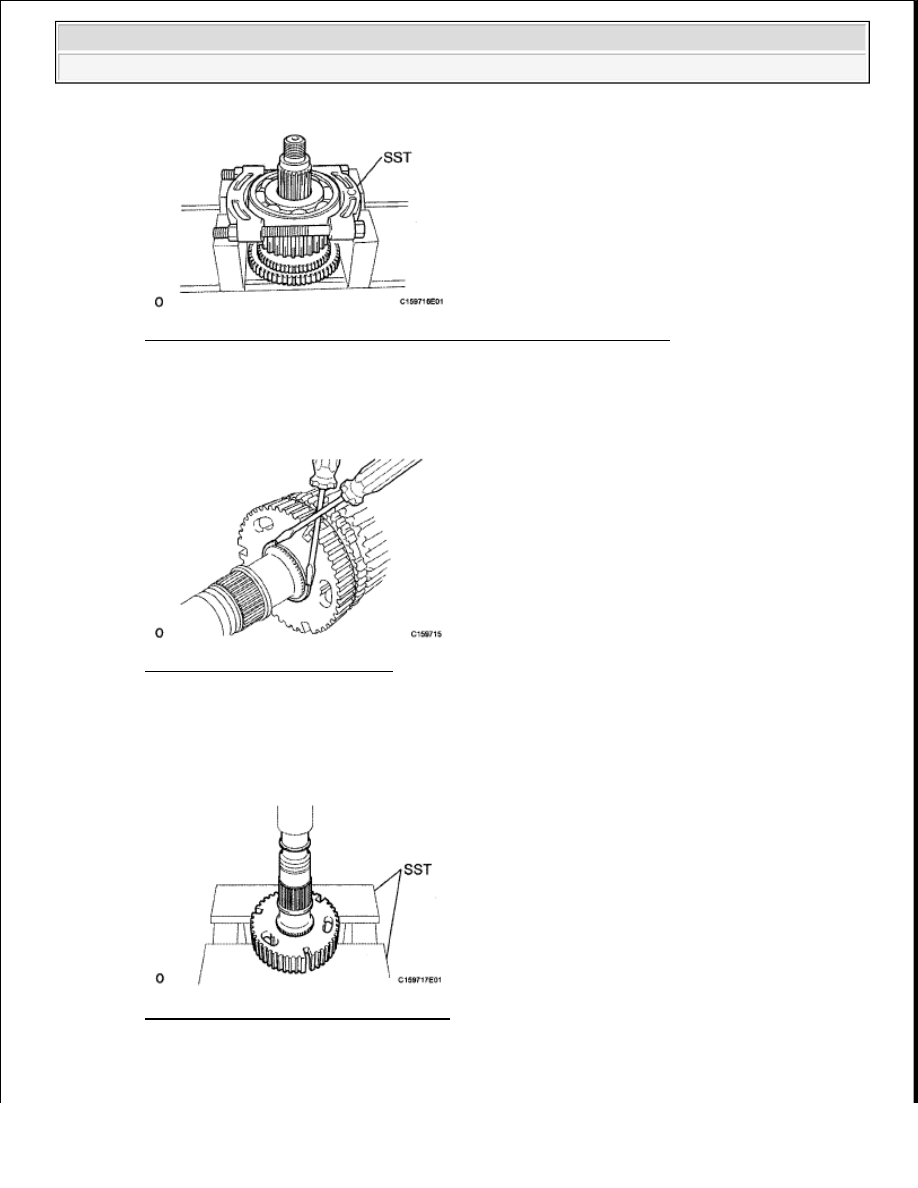

30. REMOVE REAR TRANSFER OUTPUT SHAFT RADIAL BALL BEARING

a. Using SST and a press, press out the bearing.

SST 09555-55010

b. Remove the drive sprocket and drive sprocket bearing.

c. Remove the synchronizer ring set.

NOTE:

Be careful not to drop or damage the output shaft.

NOTE:

Be careful not to drop or damage the output shaft.



2009 Toyota Tundra

2009 TRANSMISSION JF1A Transfer - Tundra































Fig. 55: Identifying Rear Transfer Output Shaft Radial Ball Bearing
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

31. REMOVE TRANSFER DRIVE CLUTCH HUB

a. Using 2 screwdrivers, tap out the snap ring.

Fig. 56: Tapping Out Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using SST and a press, press out the drive clutch hub.

SST 09527-10011

Fig. 57: Pressing Out Drive Clutch Hub
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the 2 No. 1 synchromesh shifting key springs from the drive clutch hub.
