f. Install the 10 bolts.

Torque: 21 N*m (214 kgf*cm, 15 ft.*lbf)

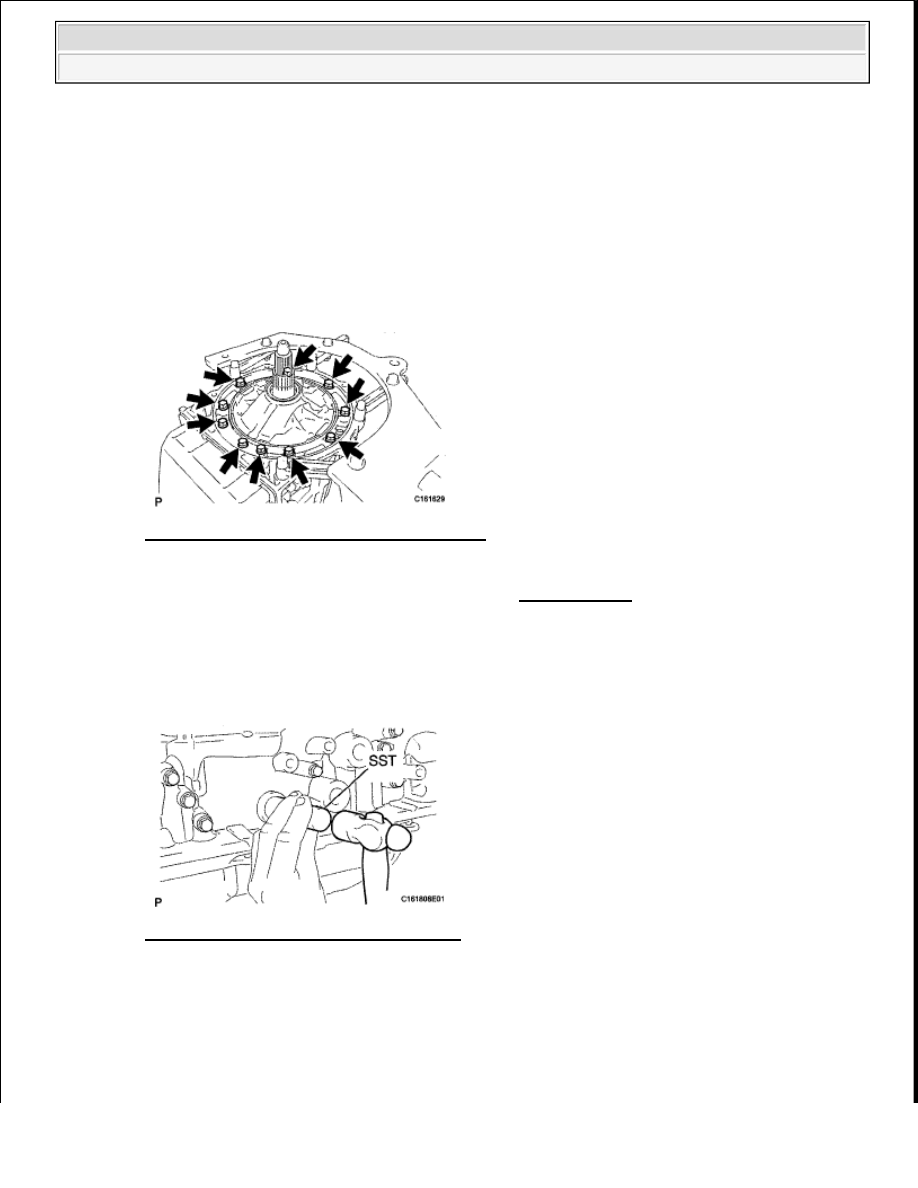

Fig. 608: Locating Oil Pump Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

54. INSPECT INDIVIDUAL PISTON OPERATION (See INSPECTION )

55. INSTALL MANUAL VALVE LEVER SHAFT OIL SEAL

a. Using SST, tap in 2 new oil seals.

SST 09350-30020(09350-07110)

Fig. 609: Tapping In Oil Seals Using SST
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat the lips of the oil seals with MP grease.

56. INSTALL MANUAL VALVE LEVER SUB-ASSEMBLY

a. Install a new spacer to the manual valve lever.

NOTE:

Do not allow seal packing to contact the bolts' threads.

NOTE:

During installation, do not allow oil to contact the bolts or the surface
of the oil pump body.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































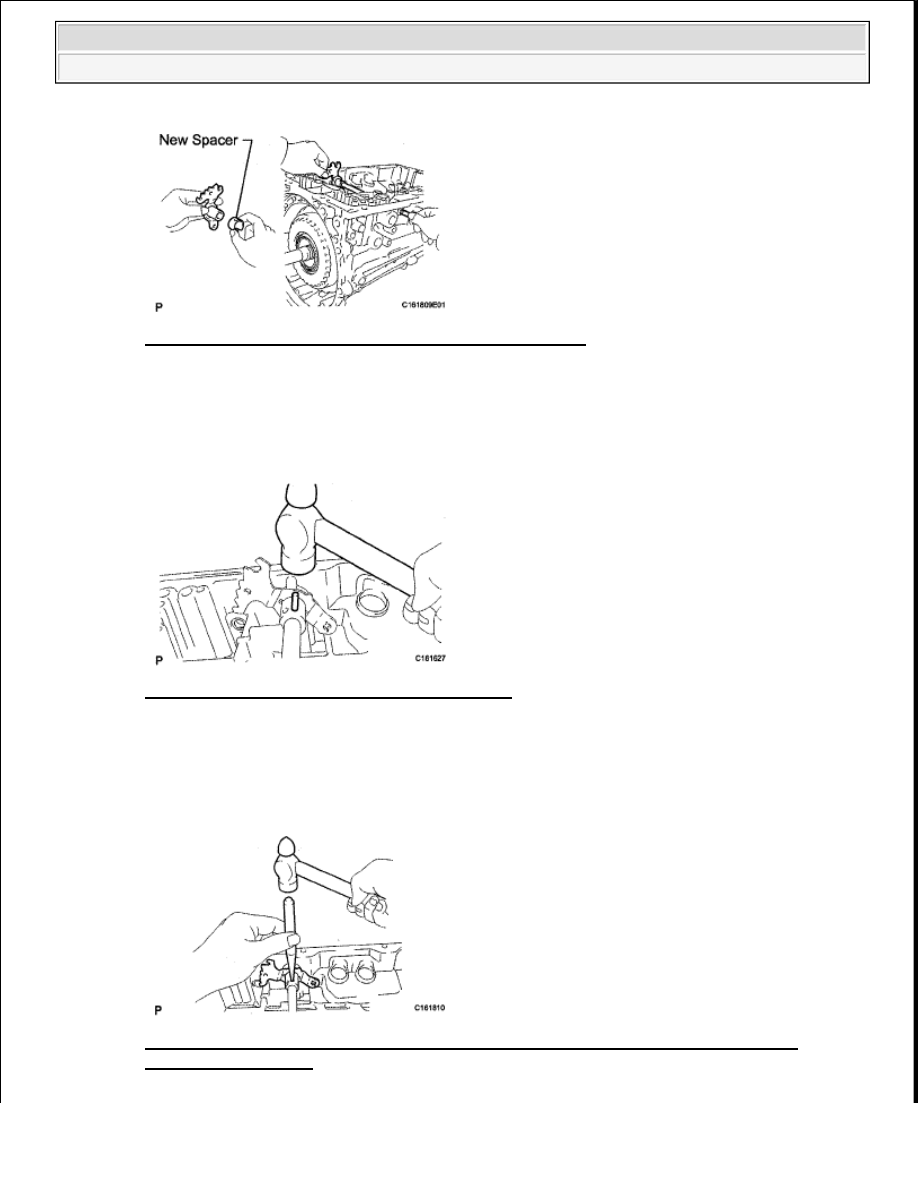

Fig. 610: Identifying New Spacer To Manual Valve Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Push the manual valve lever shaft through the transmission case, and install the manual valve lever

to the shaft.

c. Using a hammer, tap in a new spring pin.

Fig. 611: Tapping In Spring Pin Using Hammer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Align the manual valve lever indentation with the spacer hole, and stake them together with the

punch.

e. Check that the shaft rotates smoothly.

Fig. 612: Aligning Manual Valve Lever Indentation With Spacer Hole & Stake Them
Together With Punch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































57. INSTALL PARKING LOCK PAWL

a. Install a new E-ring to the shaft.

b. Install the parking lock pawl, shaft and spring.

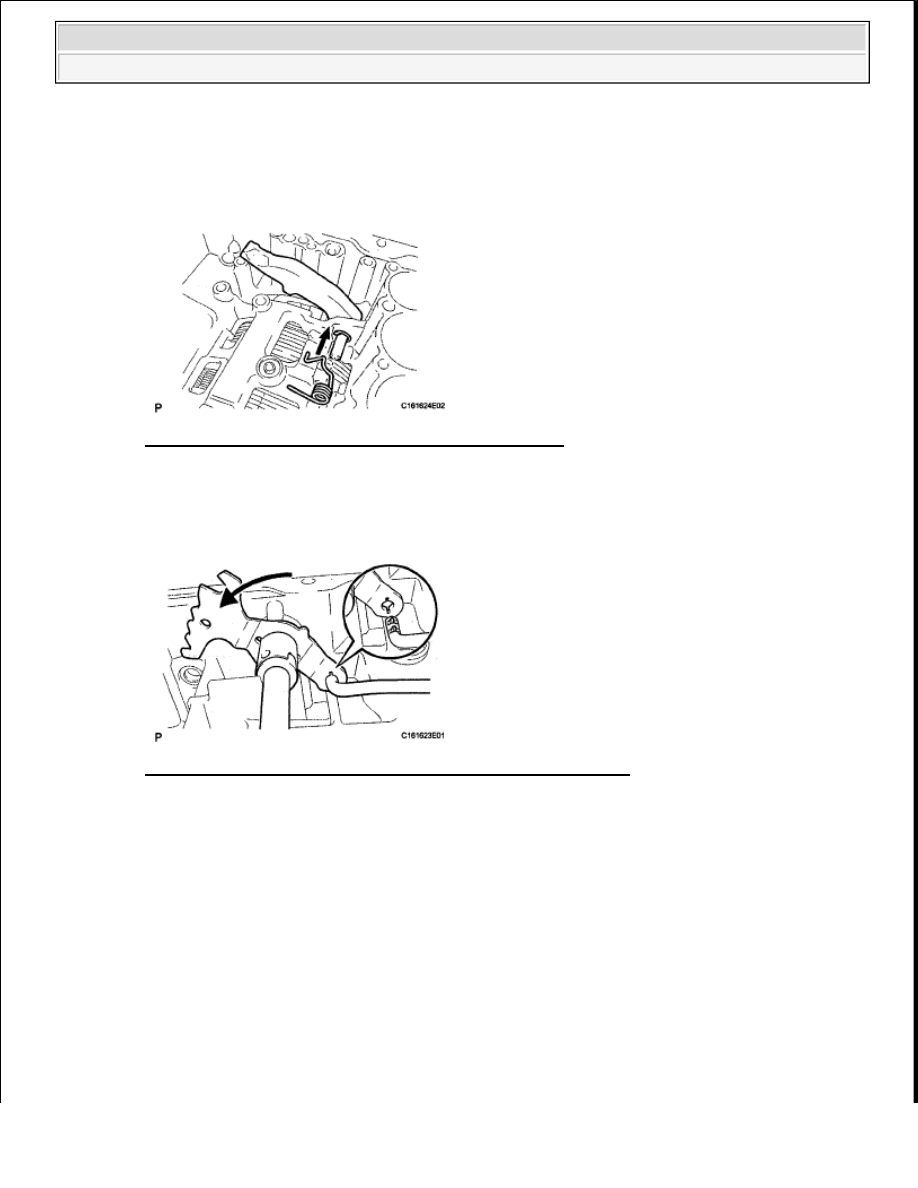

Fig. 613: Locating Parking Lock Pawl, Shaft & Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

58. INSTALL PARKING LOCK ROD SUB-ASSEMBLY

a. Connect the parking lock rod to the manual valve lever.

Fig. 614: Identifying Parking Lock Rod & Manual Valve Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

59. INSTALL PARKING LOCK PAWL BRACKET

a. Place the parking lock pawl bracket onto the transmission case and install the 3 bolts.

Torque: 18 N*m (184 kgf*cm, 13 in.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































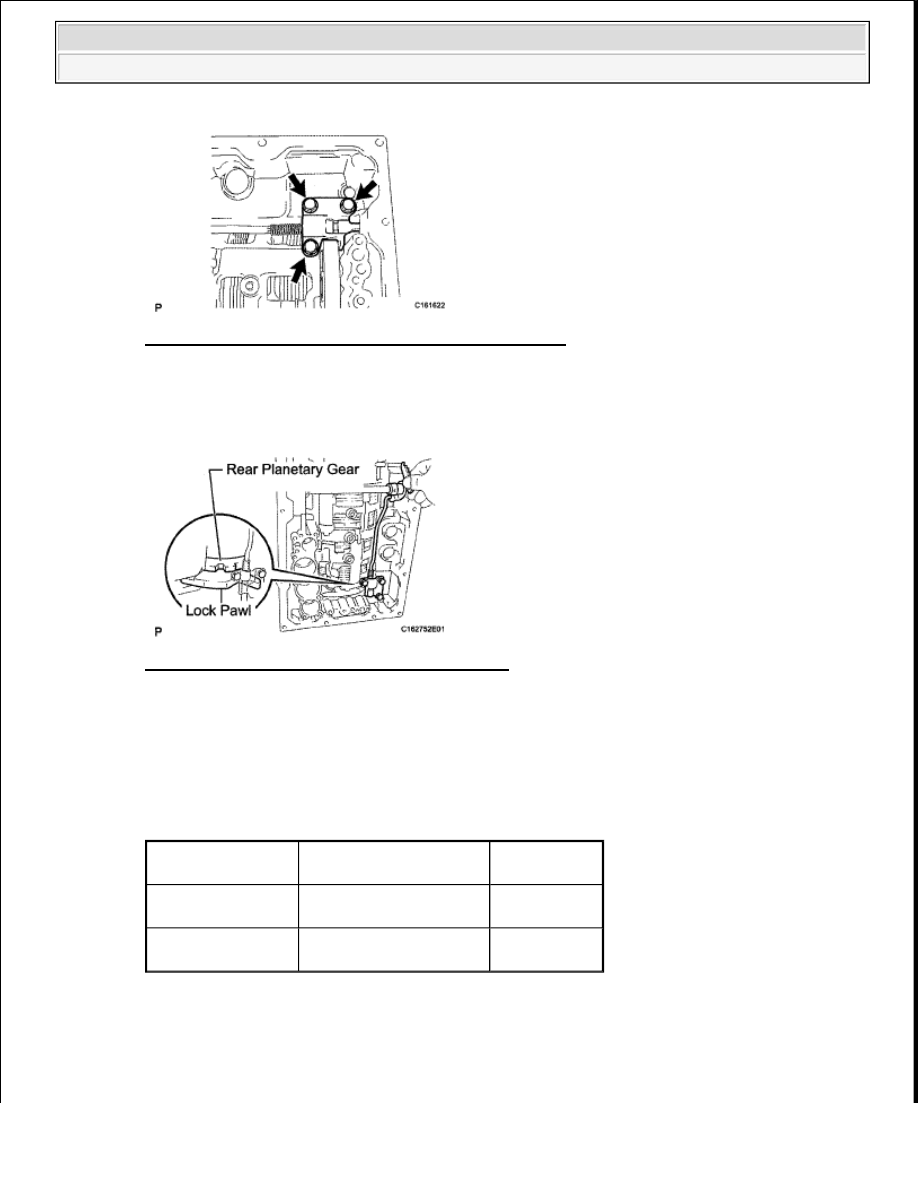

Fig. 615: Locating Parking Lock Pawl Bracket & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Move the manual valve lever to the P position, and confirm that the planetary ring gear is correctly

locked by the lock pawl.

Fig. 616: Identifying Rear Planetary Ring Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

60. INSTALL B-1 ACCUMULATOR VALVE

a. Install the 2 springs and accumulator valve to the hole.

Spring diameter

SPRING DIAMETER SPECIFICATION TABLE

Spring

Free length Outer

diameter

Color

B-1 Inner

44.98 mm (1.77 in.)

11.30 mm (0.445 in.)

Natural

B-1 Outer

46.36 mm (1.83 in.)

17.10 mm (0.673 in.)

Natural
