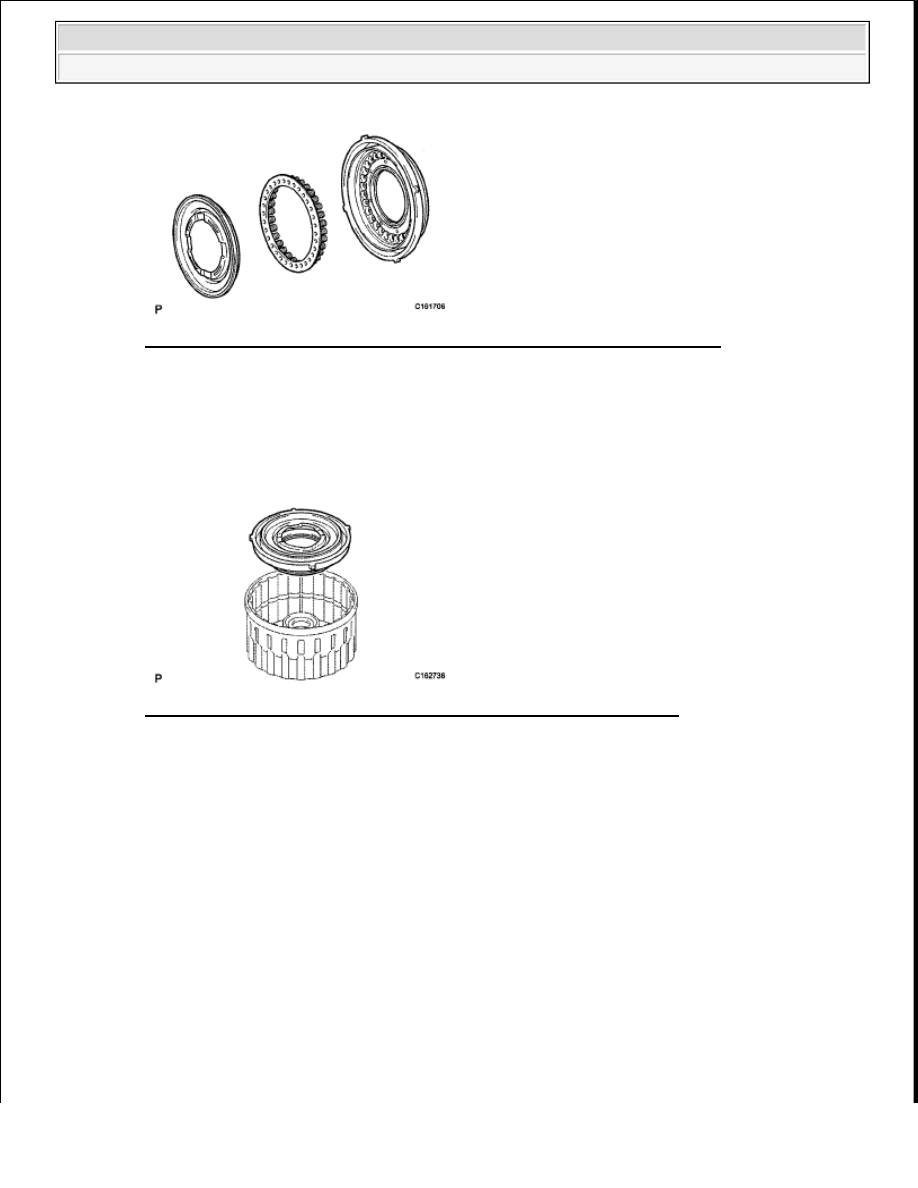

Fig. 566: Identifying No. 2 Clutch Balancer & Direct Clutch Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Press the direct clutch piston with clutch return spring and clutch balancer into the reverse clutch

piston with both hands.

Fig. 567: Identifying Direct Clutch Piston With Clutch Return Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Place SST on the direct clutch balancer, and compress the return spring with a press.

SST 09380-60010 (09381-06030, 09381-06040, 09381-06080)

NOTE:

Be careful not to damage the O-ring.

NOTE:

Stop pressing when the spring sheet is lowered to a position 1 to 2
mm (0.0394 to 0.0787 in.) from the snap ring groove to prevent the
spring sheet from being deformed.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































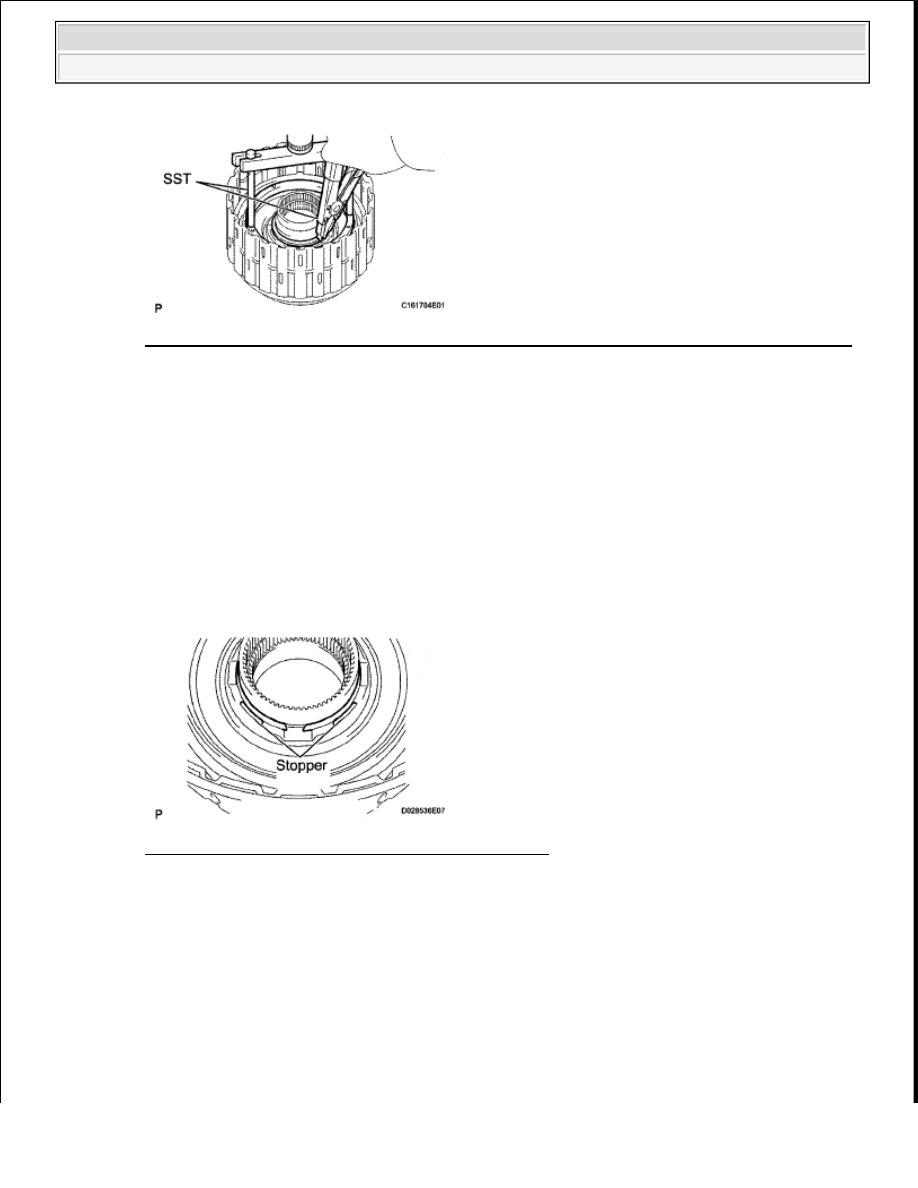

Fig. 568: Placing SST On Direct Clutch Balancer & Compressing Return Spring With Press
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Using SST, install the snap ring.

SST 09350-30020 (09350-07070)

f. Set the end gap of the snap ring in the balancer as shown below.

Fig. 569: Setting End Gap Of Snap Ring In Balancer
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

35. INSTALL REVERSE CLUTCH PISTON SUB-ASSEMBLY

a. Coat a new O-ring with ATF, and install it to the clutch drum.

NOTE:

Do not expand the snap ring excessively.

NOTE:

Be sure the end gap of the snap ring is not aligned with the spring
retainer claw.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































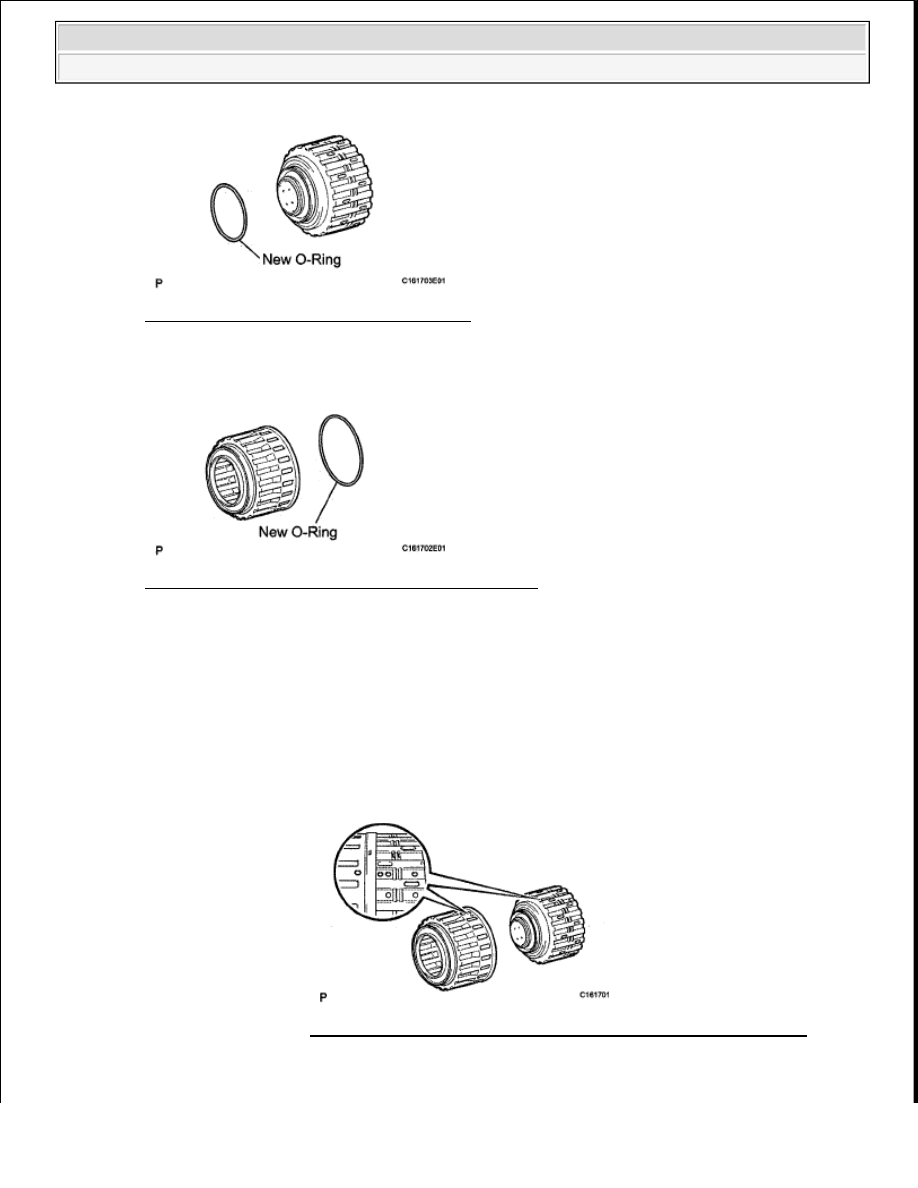

Fig. 570: Identifying Clutch Drum O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Coat a new O-ring with ATF, and install it on the reverse clutch piston.

Fig. 571: Identifying Reverse Clutch Piston O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Pass the clutch drum into the reverse clutch piston with both hands.

NOTE:



Be careful not to damage the O-ring.



Make sure to align the holes of the reverse clutch piston and
clutch drum as shown below.



Make sure to align the protrusions of the reverse clutch pistons
and the cutout of the clutch drum.

Fig. 572: Identifying Clutch Drum & Reverse Clutch Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































36. INSTALL NO. 3 CLUTCH BALANCER

a. Coat a new O-ring with ATF, and install it to the reverse clutch piston.

b. Install the reverse clutch return spring and balancer onto the reverse clutch piston.

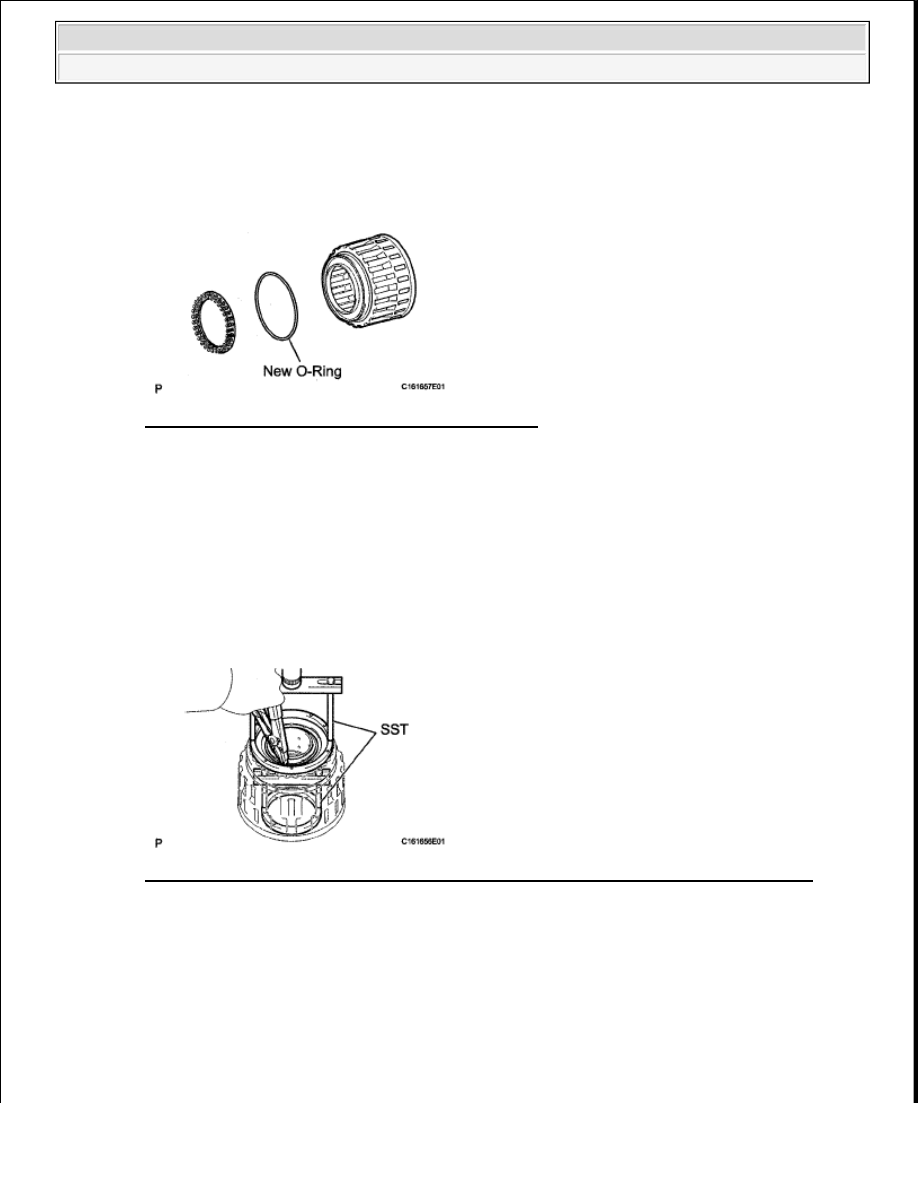

Fig. 573: Identifying No. 3 Clutch Balancer O-Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Place SST on the clutch balancer, and compress the clutch balancer with a press.

SST 09380-60010 (09381-06020, 09381-06030, 09381-06040, 09381-06050, 09381-06070, 09381-
06080)

Fig. 574: Placing SST On Clutch Balancer & Compressing Clutch Balancer With Press
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Using SST, install the snap ring.

SST 09350-30020 (09350-07070)

e. Set the end gap of the snap ring in the piston as shown below.

NOTE:

Stop pressing when the spring sheet is lowered to a position 1 to 2
mm (0.0394 to 0.0787 in.) from the snap ring groove to prevent the
spring sheet from being deformed.

NOTE:

Do not expand the snap ring excessively.
