Fig. 469: Applying Compressed Air To No. 2 Brake Cylinder To Remove No. 2 Brake Piston
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 O-rings from the No. 2 brake piston.

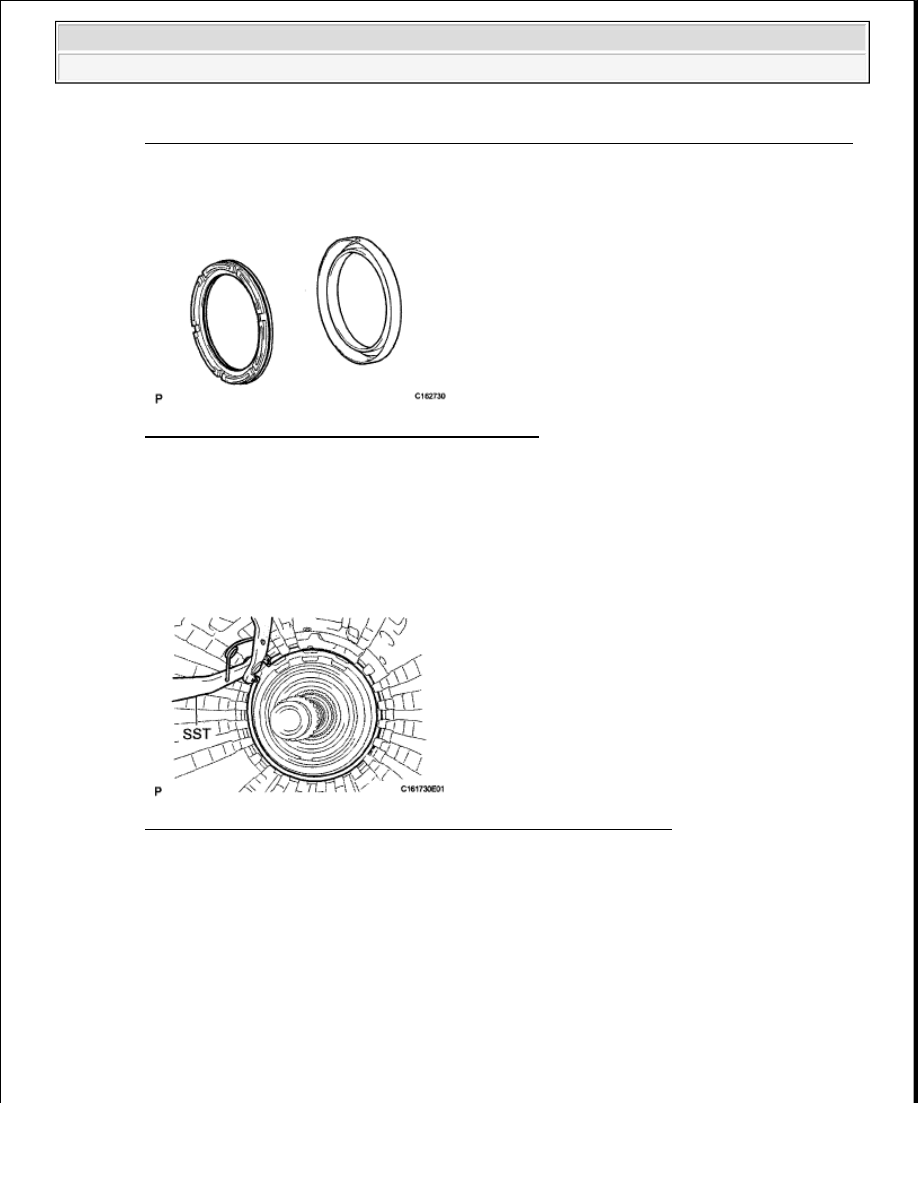

Fig. 470: Identifying No. 2 Brake Piston & O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

86. REMOVE INTERMEDIATE SHAFT WITH NO. 3 1-WAY CLUTCH ASSEMBLY, REAR

PLANETARY RING GEAR FLANGE AND REAR PLANETARY RING GEAR

a. Using SST, remove the snap ring from the transmission case.

SST 09350-30020 (09350-07060)

Fig. 471: Using SST To Remove Snap Ring From Transmission Case
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the intermediate shaft with No. 3 1-way clutch, rear planetary ring gear flange and rear

planetary ring gear from the transmission case.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































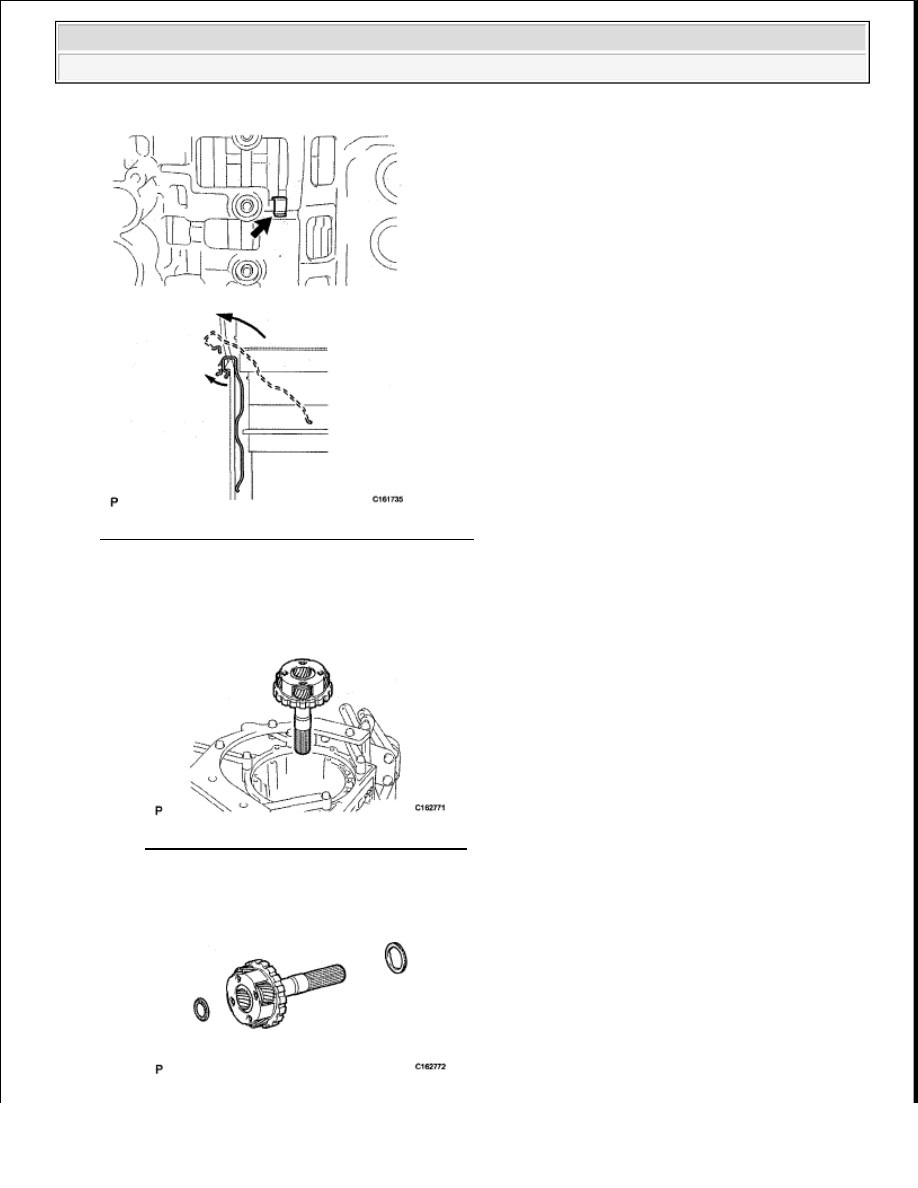

Fig. 472: Identifying Intermediate Shaft With No. 3 1-Way Clutch & Rear Planetary Ring
Gear Flange
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

87. INSPECT NO. 3 1-WAY CLUTCH ASSEMBLY (See INSPECTION )

88. REMOVE NO. 3 1-WAY CLUTCH ASSEMBLY

a. Remove the No. 3 1-way clutch and 1-way clutch inner race from the intermediate shaft.

Fig. 473: Identifying No. 3 1-Way Clutch & 1-Way Clutch Inner Race
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

89. REMOVE REAR PLANETARY RING GEAR

a. Remove the rear planetary ring gear with rear planetary ring gear flange, 3 thrust bearing races and

thrust needle roller bearing from the intermediate shaft.

Fig. 474: Identifying Rear Planetary Ring Gear With Rear Planetary Ring Gear Flange &
Thrust Bearing Races
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Using a screwdriver, remove the snap ring.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































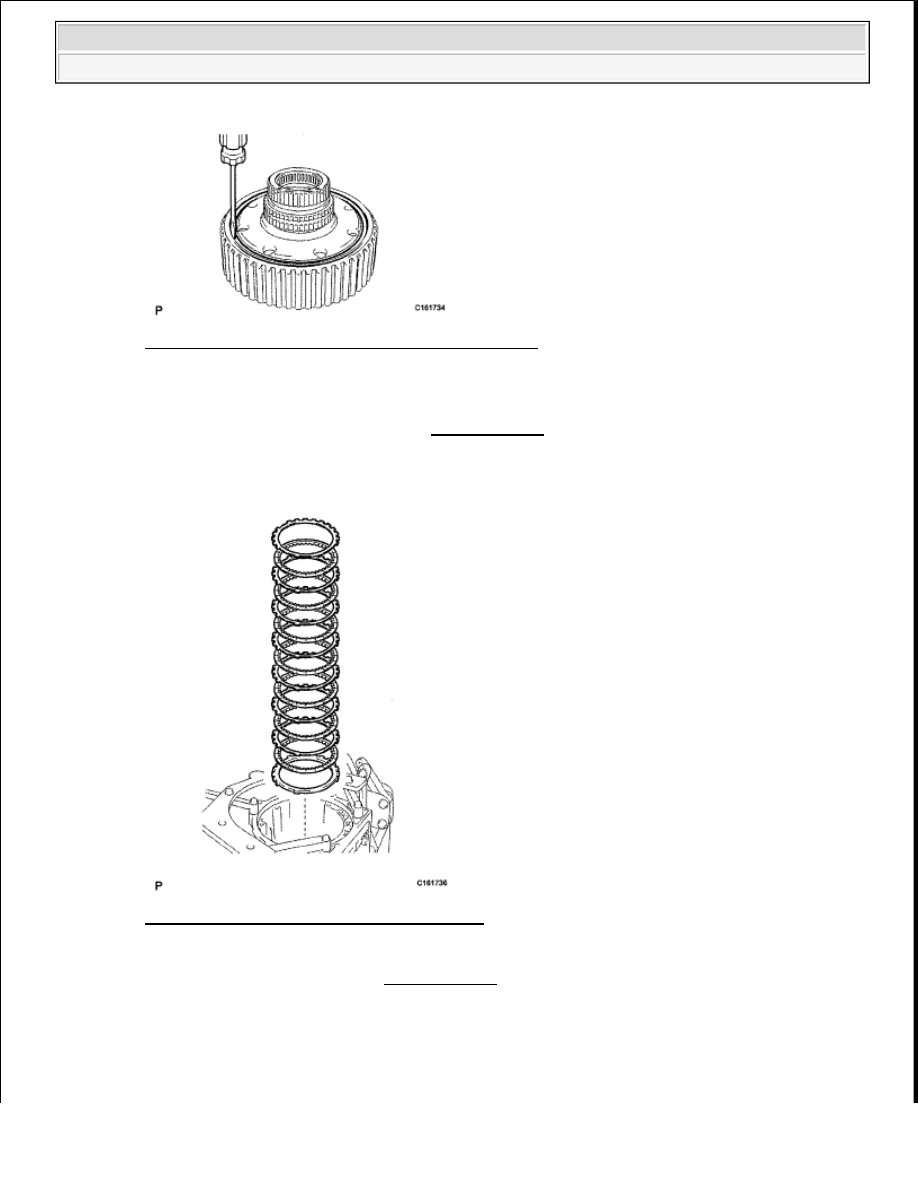

Fig. 475: Using Screwdriver To Remove Snap Ring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the rear planetary ring gear flange from the rear planetary ring gear.

90. INSPECT INTERMEDIATE SHAFT (See INSPECTION )

91. REMOVE NO. 4 BRAKE DISC SET

a. Remove the 2 flanges, 7 discs and 6 plates from the transmission case.

Fig. 476: Identifying Flanges, Discs & Plates
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

92. INSPECT NO. 4 BRAKE DISC (See INSPECTION )

93. REMOVE BRAKE PLATE STOPPER SPRING

NOTE:

When removing the stopper spring, do not apply excessive force and do
not deform it.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 477: Identifying Brake Plate Stopper Spring
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

94. REMOVE REAR PLANETARY GEAR ASSEMBLY

a. Remove the rear planetary gear from the transmission case.

Fig. 478: Identifying Rear Planetary Gear
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Remove the 2 thrust needle roller bearings from the rear planetary gear.
