retainer with the 2 bolts.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

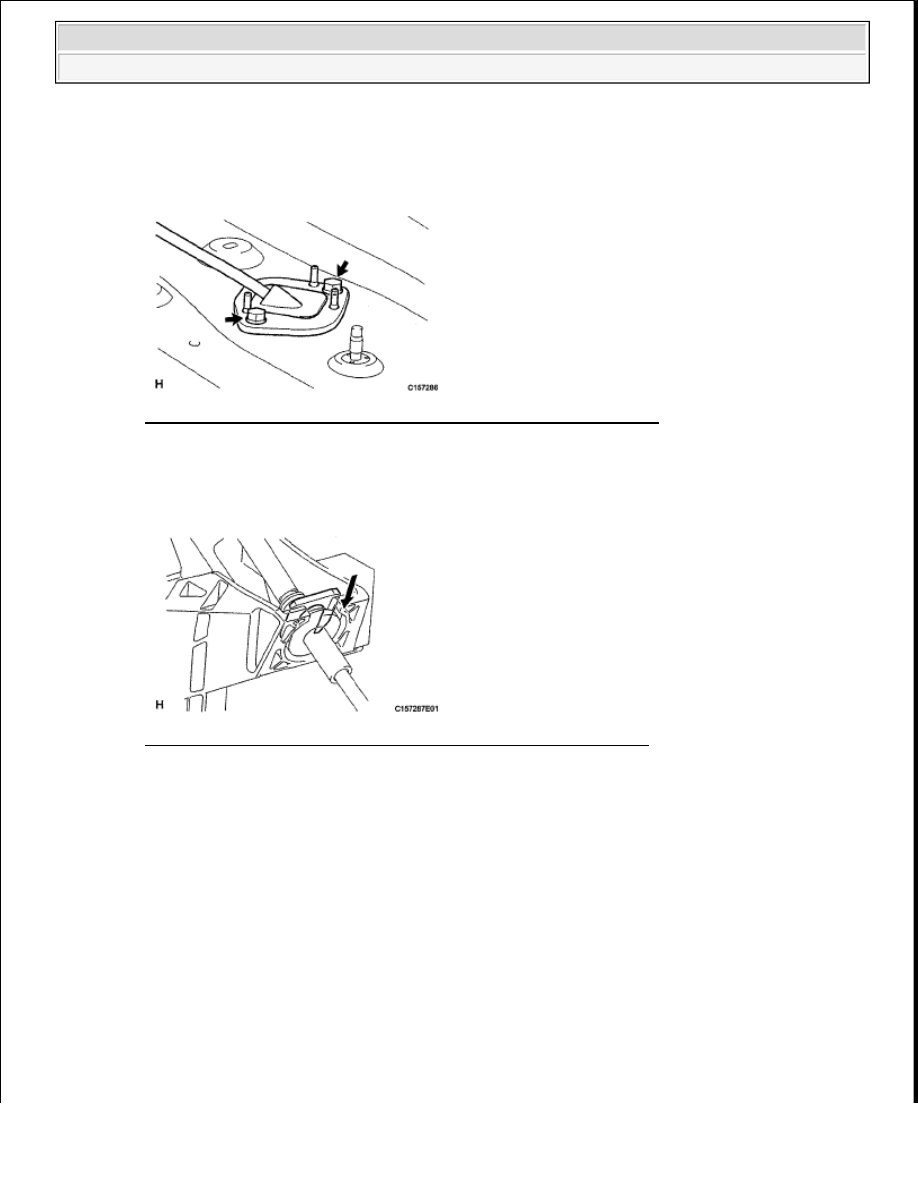

Fig. 361: Locating Column Shift Transmission Control Cable Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Install the cable outer of the transmission control cable to the shift lever retainer, and install a new

clip.

Fig. 362: Identifying Cable Outer Of Transmission Control Cable
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the control cable end to the shift lever.

d. Move the shift lever to the N position.

NOTE:

Make sure to install the cable end so that the inner cable is not
twisted. Confirm that the cable end's ridged side is facing upward.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































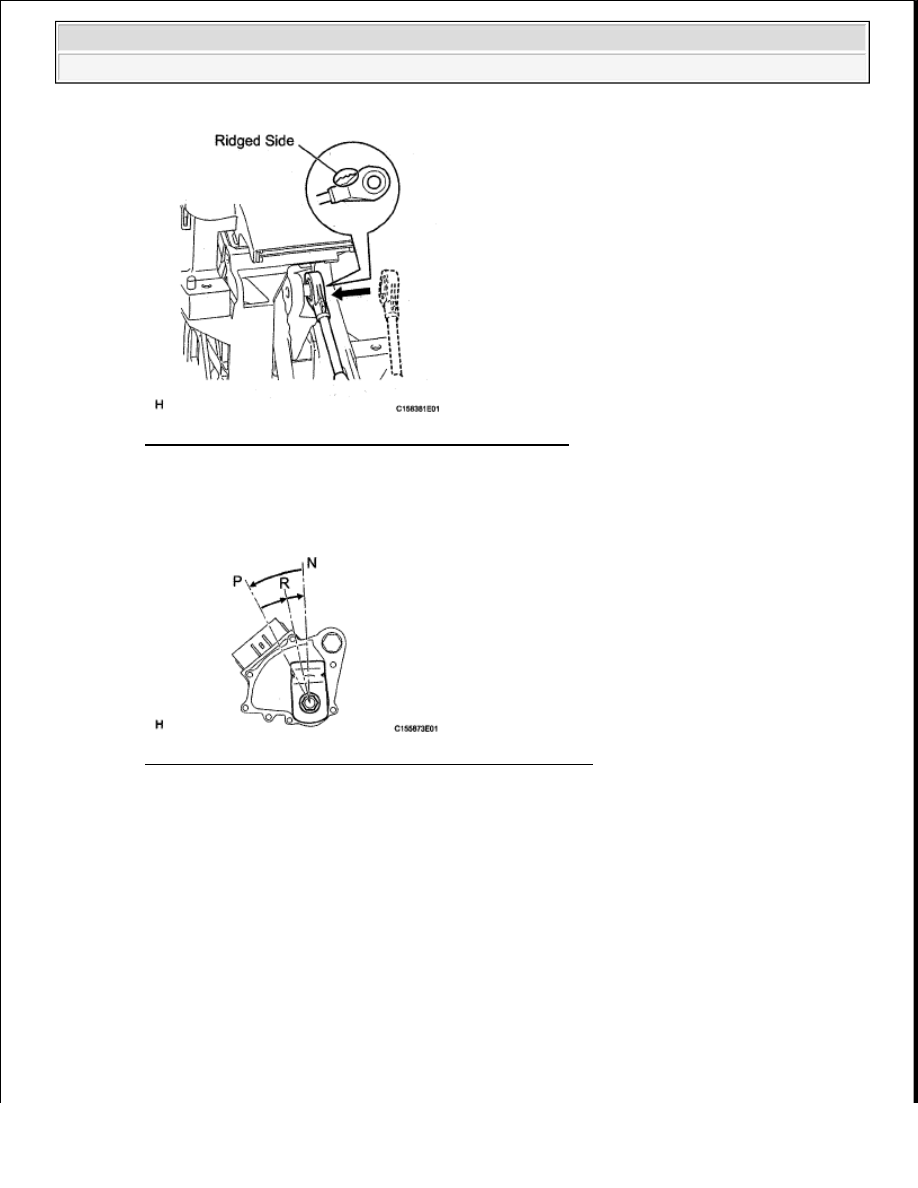

Fig. 363: Identifying Control Cable End To Shift Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Turn the control shaft lever counterclockwise until it stops, and then turn it clockwise 2 notches to

set it to the N position.

Fig. 364: Identifying Control Shaft Lever Notches Position
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Connect the control cable with a new clip and the nut.

NOTE:

When connecting the cable to the transmission control shaft lever,
make sure the cable's L bracket faces the inside of the vehicle.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































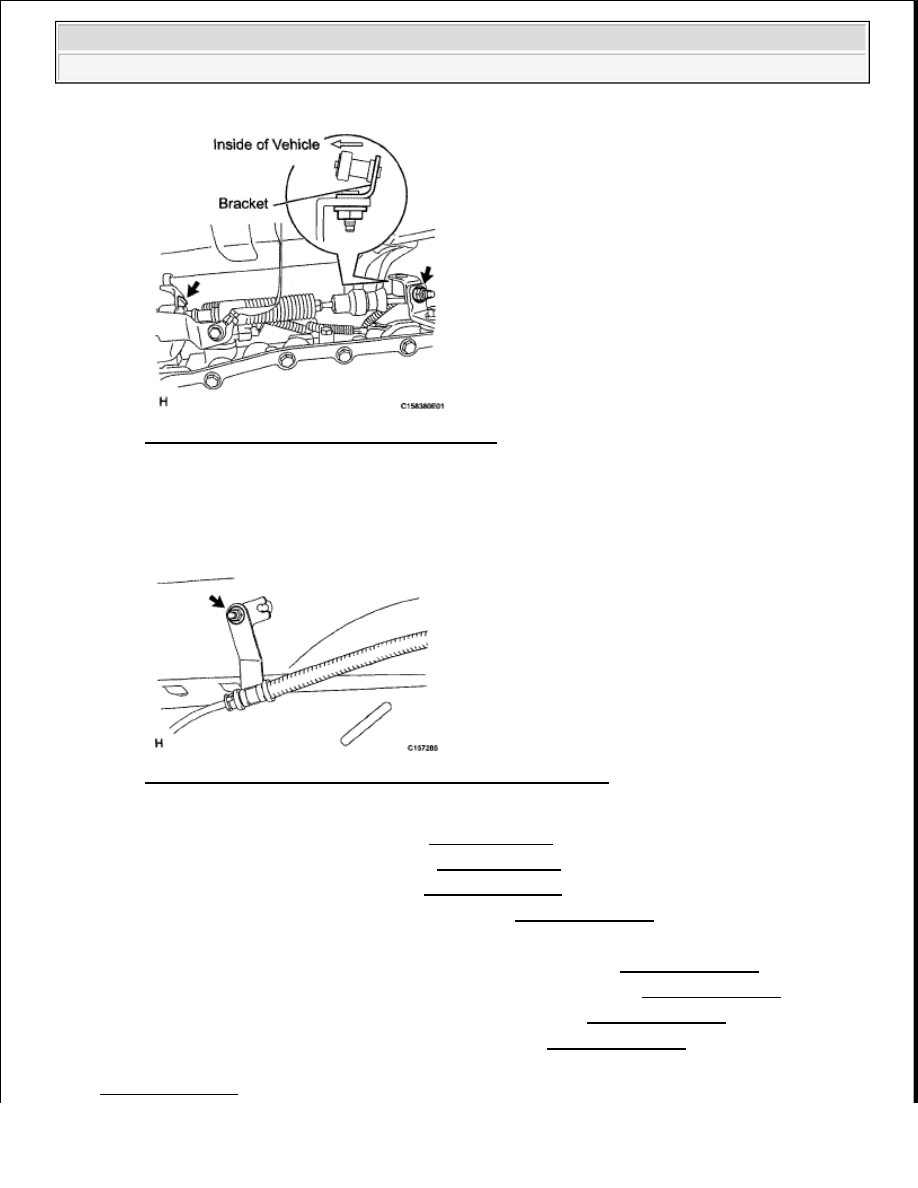

Fig. 365: Locating Control Cable Nut & Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Connect the transmission control cable support with the nut.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 366: Locating Transmission Control Cable Support Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. ADJUST SHIFT LEVER POSITION (See ADJUSTMENT )

3. INSPECT SHIFT LEVER POSITION (See ADJUSTMENT )

4. INSTALL FRONT CONSOLE BOX (See INSTALLATION )

5. INSTALL REAR CONSOLE BOX ASSEMBLY (See INSTALLATION )

6. INSTALL CONSOLE BOX CARPET

7. INSTALL REAR CONSOLE END PANEL SUB-ASSEMBLY (See INSTALLATION )

8. INSTALL REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

9. INSTALL UPPER CONSOLE PANEL SUB-ASSEMBLY (See INSTALLATION )

10. INSTALL SHIFT LEVER KNOB SUB-ASSEMBLY (See INSTALLATION )

11. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































12. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

13. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See INSTALLATION

and INSTALLATION )

14. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )

AUTOMATIC TRANSMISSION UNIT

COMPONENTS



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
