1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

3. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL and

REMOVAL )

4. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE NO. 1 INSTRUMENT PANEL SAFETY PAD INSERT (See REMOVAL )

7. REMOVE CENTER LOWER INSTRUMENT COVER (See REMOVAL )

8. REMOVE STEERING PAD (w/o Steering Pad Switch) (See REMOVAL )

9. REMOVE STEERING PAD (w/ Steering Pad Switch) (See REMOVAL )

10. REMOVE STEERING WHEEL ASSEMBLY (See REMOVAL )

11. REMOVE LOWER STEERING COLUMN COVER (See REMOVAL )

12. REMOVE UPPER STEERING COLUMN COVER (See REMOVAL )

13. REMOVE FRONT SEAT ASSEMBLY LH

a. for Manual Seat Type:

Remove the front seat LH (see REMOVAL ).

b. for Power Seat Type:

Remove the front seat LH (see REMOVAL ).

14. REMOVE COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

a. Move the shift lever to the N position.

b. Fold back the floor carpet front LH side.

c. Disconnect the column shift transmission control cable end from the column shift.

CAUTION: Wait at least 90 seconds after disconnecting the cable from the

negative (-) battery terminal to prevent airbag and seat belt
pretensioner activation.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































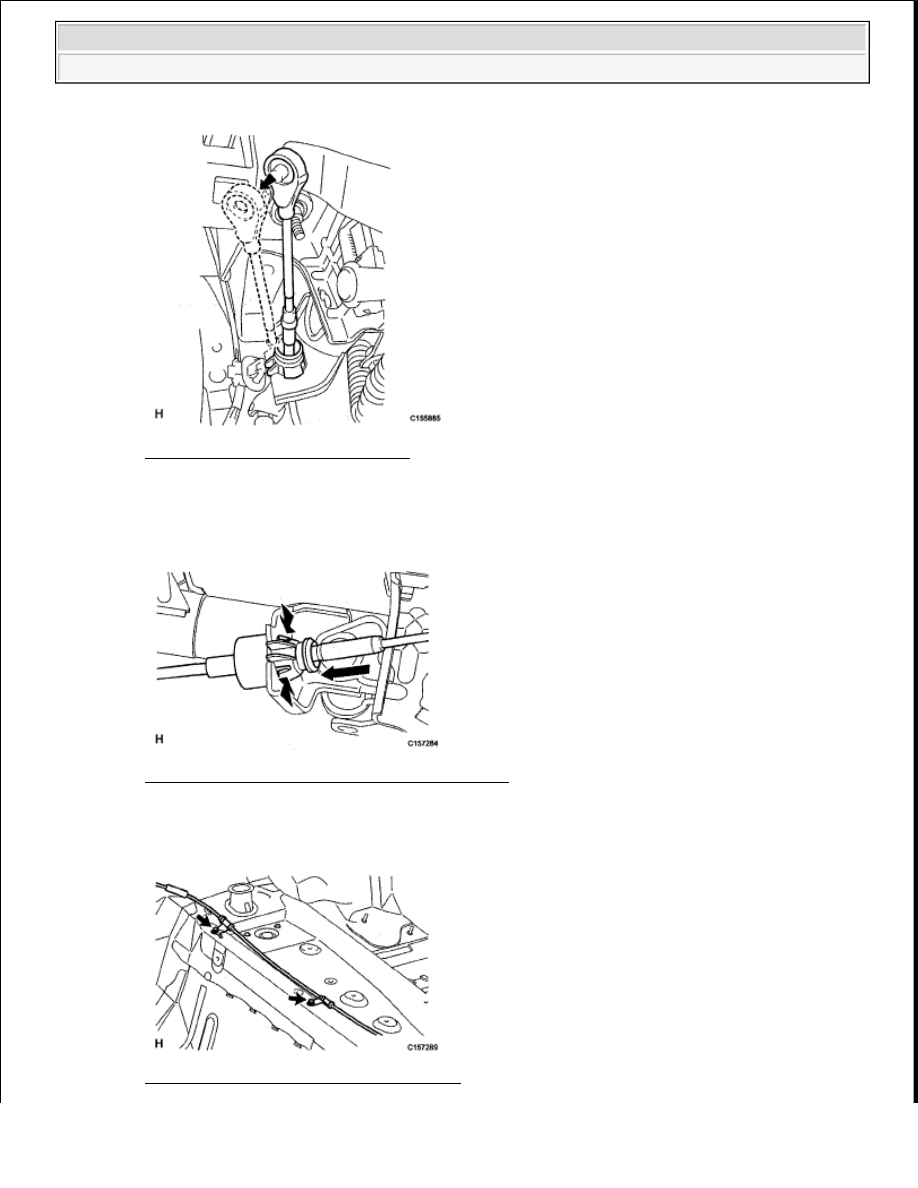

Fig. 340: Identifying Column Shift
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Press the outer cable socket's claws and disconnect the cable from the steering column shaft

bracket.

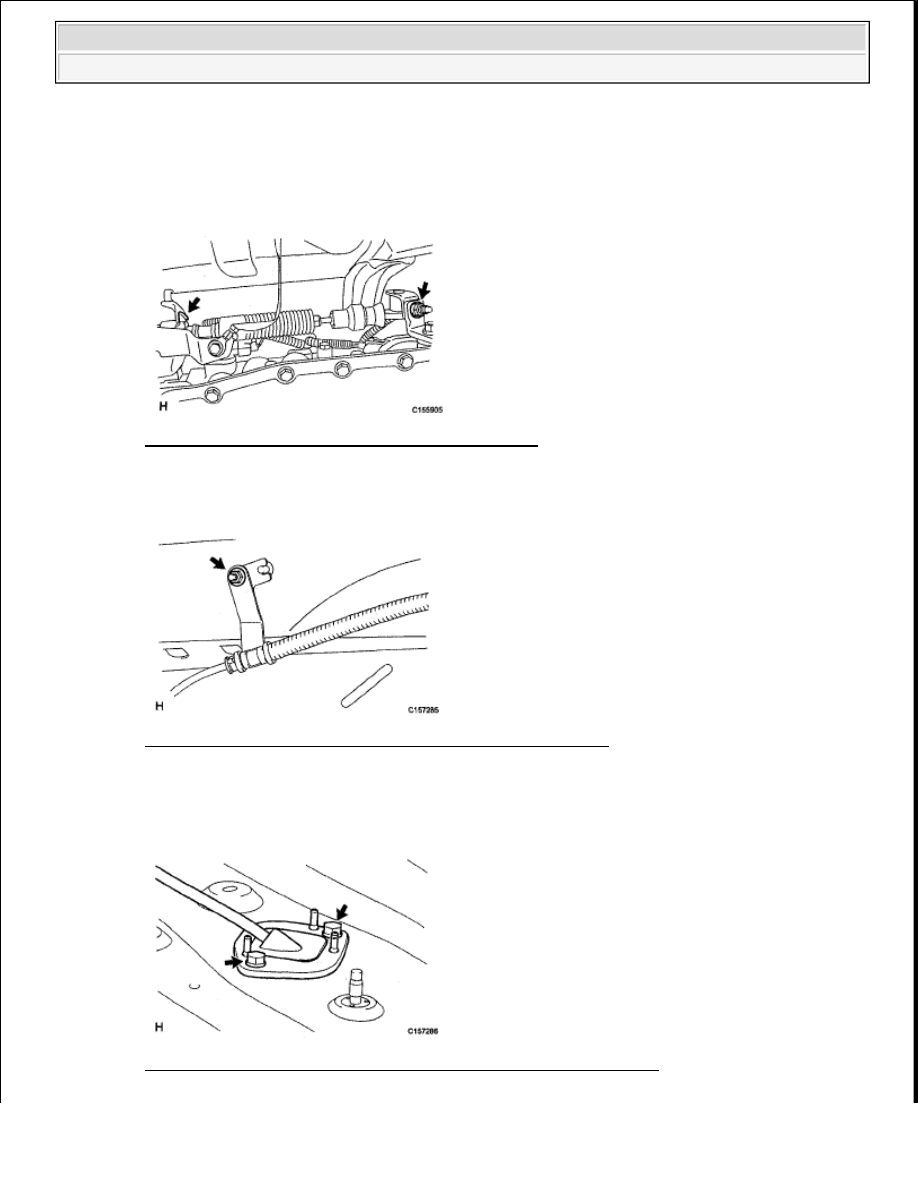

Fig. 341: Identifying Outer Cable Socket Claws
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

e. Remove the 2 bolts and disconnect the 2 cable clamps.

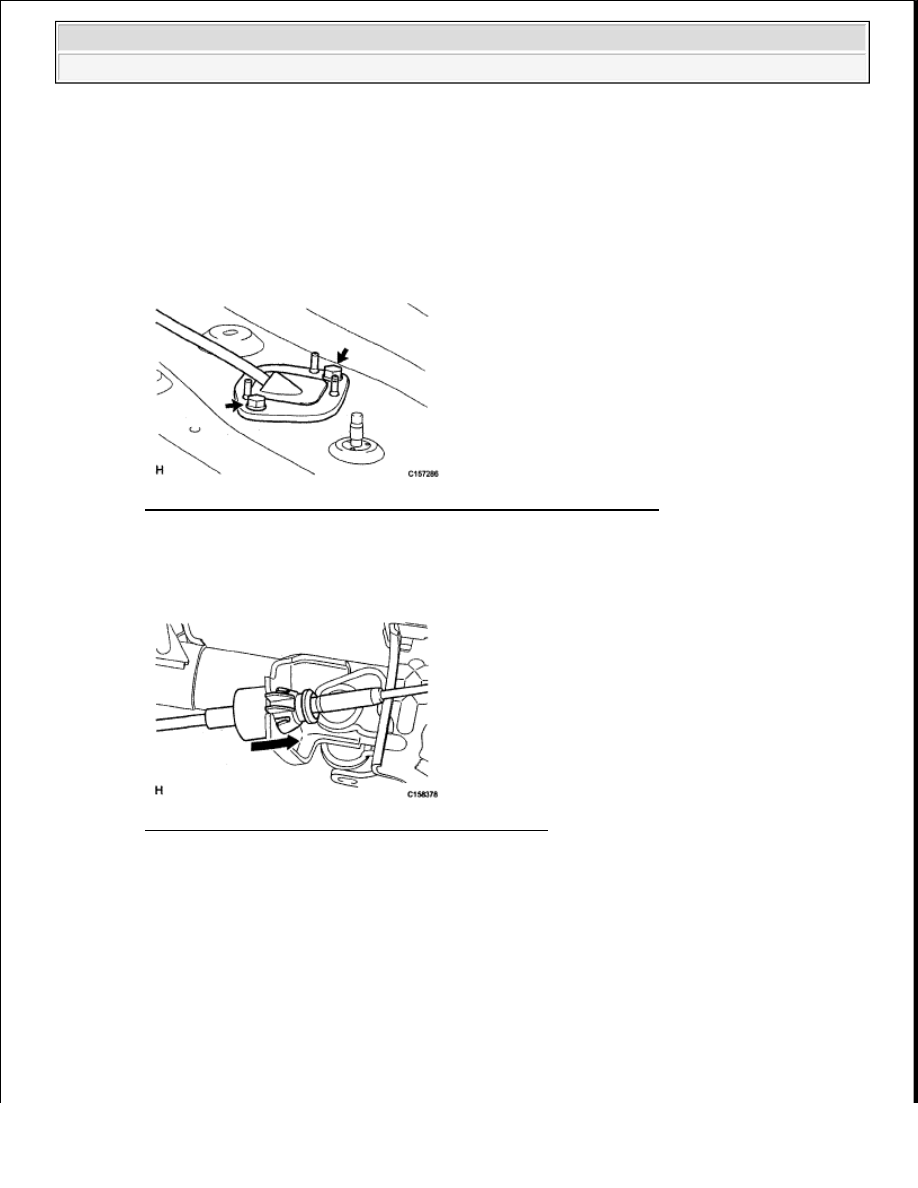

Fig. 342: Locating Cable Clamps & Bolts



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

f. Remove the nut and clip, and disconnect the transmission control cable from the automatic

transmission.

Fig. 343: Locating Shift Control Cable Nut & Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

g. Remove the nut and disconnect the transmission control cable support.

Fig. 344: Locating Transmission Control Cable Support Nut
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

h. Remove the 2 bolts and remove the column shift transmission control cable toward the vehicle

interior.

Fig. 345: Locating Column Shift Transmission Control Cable Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































INSTALLATION

1. INSTALL COLUMN SHIFT TRANSMISSION CONTROL CABLE ASSEMBLY

a. Insert the column shift transmission control cable from the vehicle interior, and install the cable

retainer with the 2 bolts.

Torque: 5.5 N*m (56 kgf*cm, 49 in.*lbf)

Fig. 346: Locating Column Shift Transmission Control Cable Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Connect the cable to the steering column shaft bracket so that the outer cable socket's claws attach

securely.

Fig. 347: Identifying Steering Column Shaft Bracket
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Connect the column shift transmission control cable end to the column shift.

NOTE:

Make sure to install the cable end so that the inner cable is not
twisted. Confirm that the cable end's ridged side is facing upward.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
