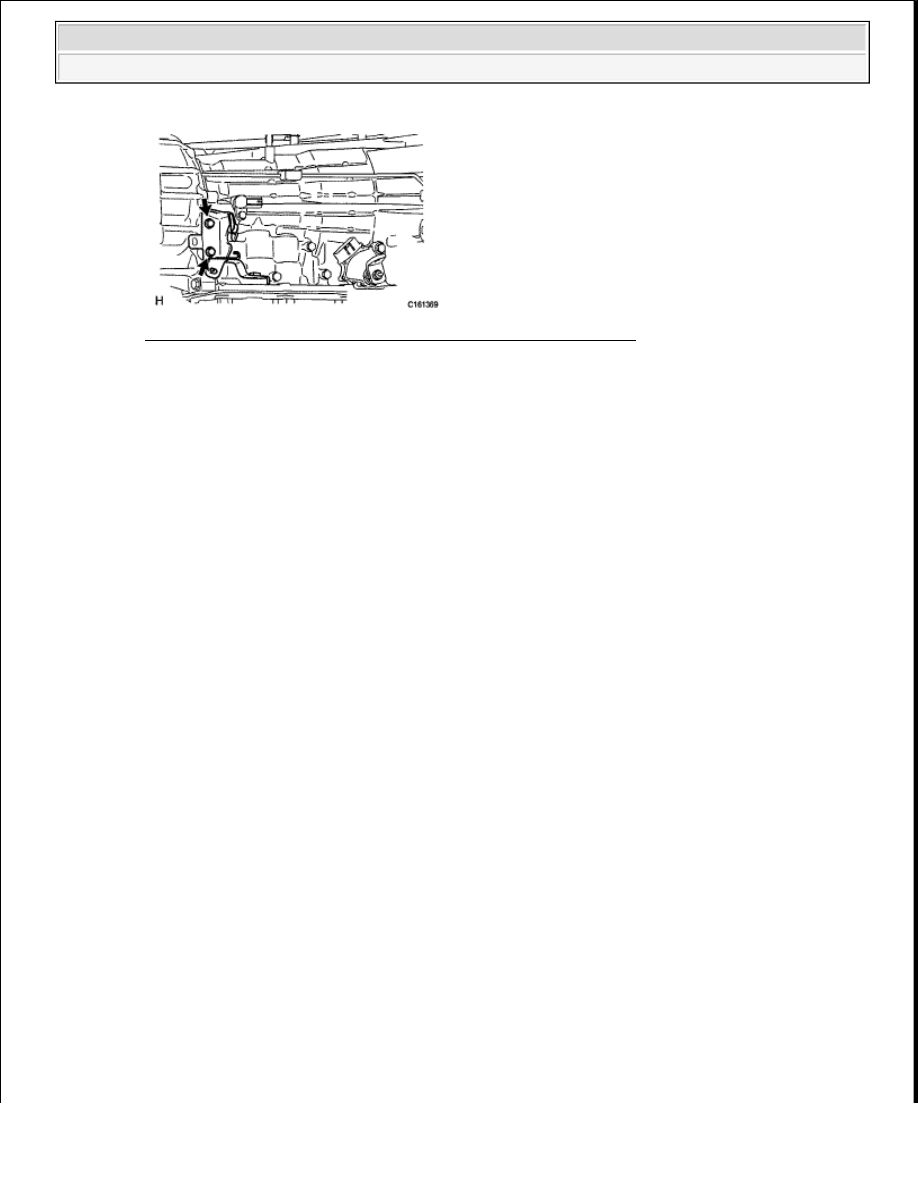

Fig. 317: Locating Transmission Control Cable Bracket & Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

3. INSTALL WIRE HARNESS CLAMP BRACKET

a. Install the front bracket LH with the bolt.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

b. Install the rear bracket LH with the bolt.

Torque: 29 N*m (296 kgf*cm, 21 ft.*lbf)

c. Install the rear engine bracket with the bolt.

Torque: 8.0 N*m (82 kgf*cm, 71 in.*lbf)

4. INSTALL PROPELLER SHAFT HEAT INSULATOR BRACKET SUB-ASSEMBLY

a. Install the bracket with the bolt.

Torque: 20 N*m (204 kgf*cm, 15 ft.*lbf)

5. INSTALL TRANSMISSION OIL COOLER ASSEMBLY (w/o Trailer Towing System)

a. Coat 4 new O-rings with ATF.

b. Install the 4 O-rings, transmission oil cooler spacer and transmission oil cooler to the automatic

transmission assembly with the 3 bolts.

Torque: 21 N*m (214 kgf*cm, 25 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

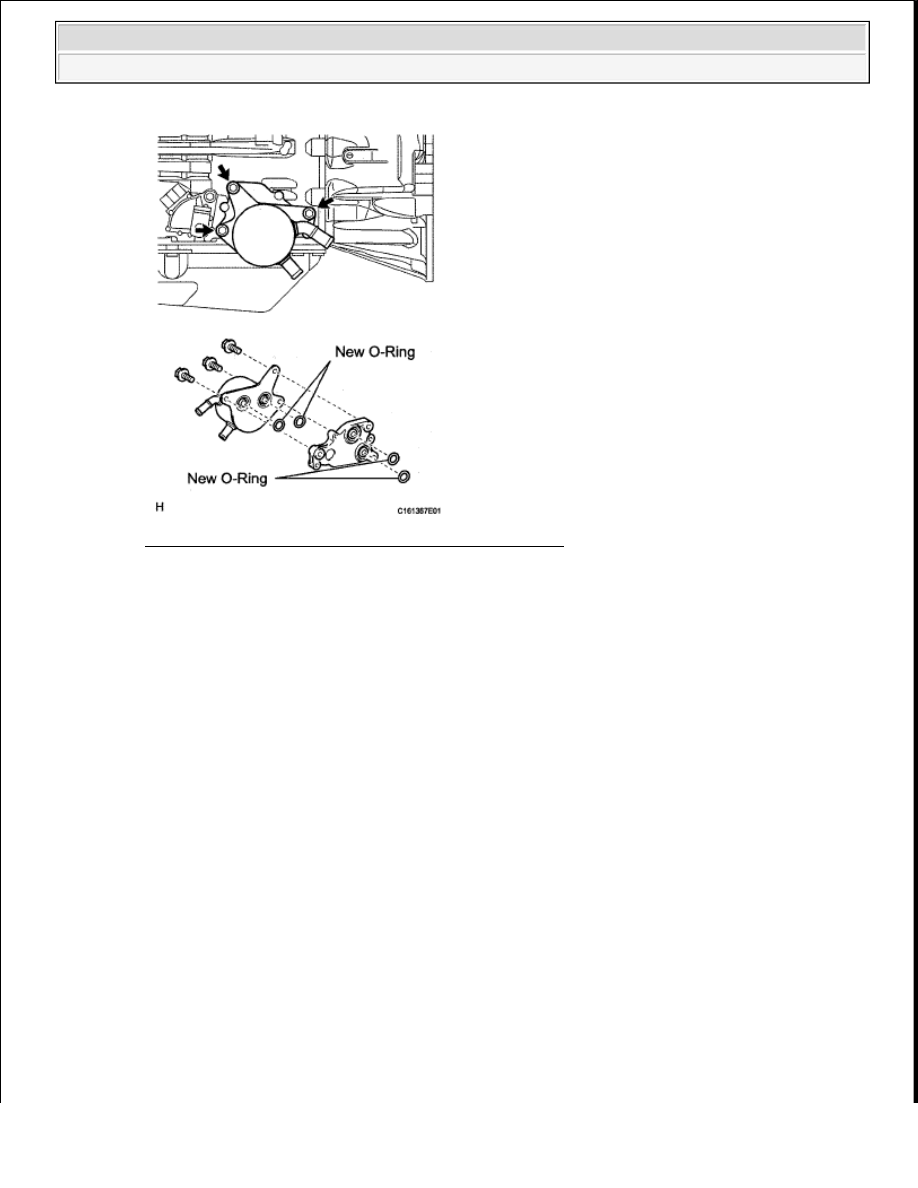

Fig. 318: Identifying Transmission Oil Cooler O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

6. INSTALL TRANSMISSION OIL COOLER ASSEMBLY (w/ Trailer Towing System)

a. Coat 4 new O-rings with ATF.

b. Install the 4 O-rings, transmission oil thermostat and transmission oil cooler to the automatic

transmission assembly with the 3 bolts.

Torque: 21 N*m (214 kgf*cm, 25 ft.*lbf)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

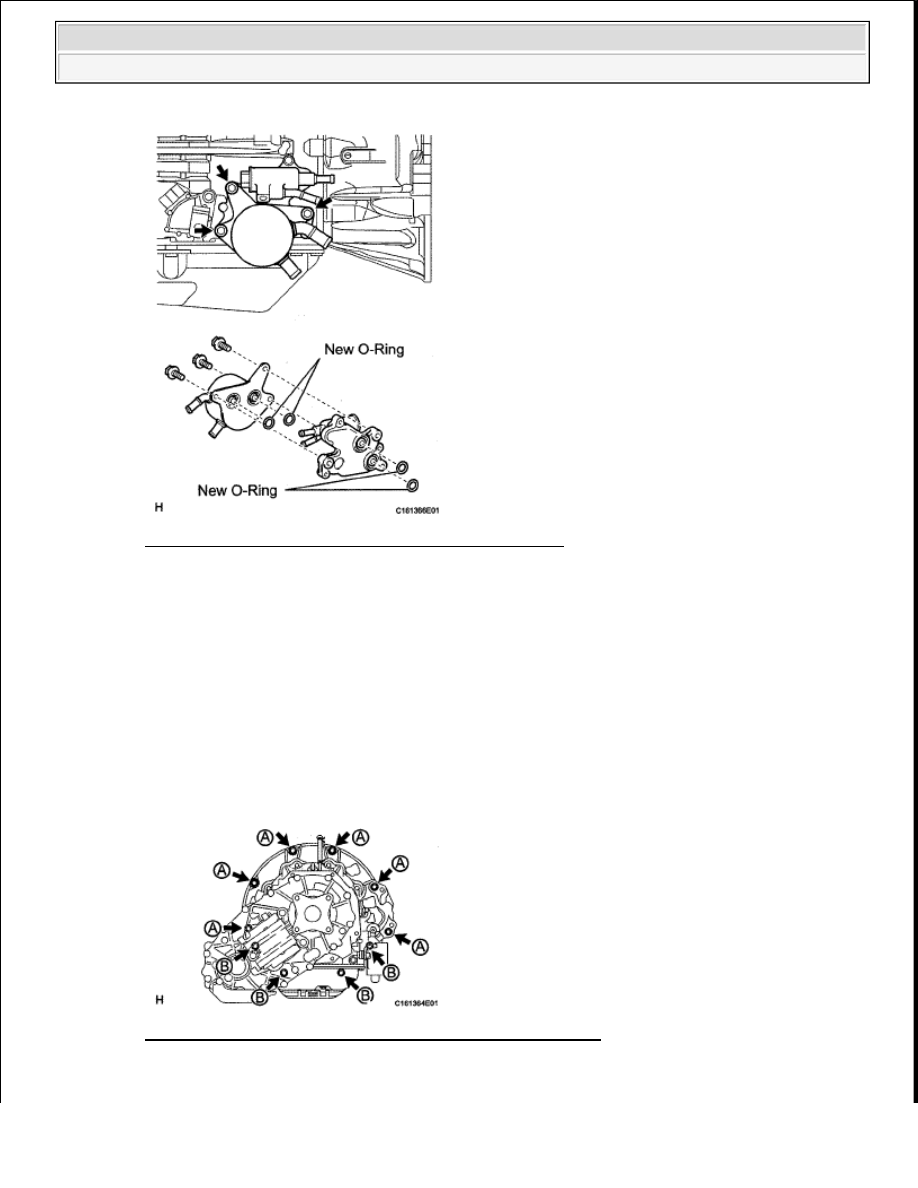

Fig. 319: Identifying Transmission Oil Cooler O-Rings
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

7. INSTALL AUTOMATIC TRANSMISSION ASSEMBLY

a. Install the transmission with the 10 bolts.

Torque: for 17 mm head bolt A

71 N*m (724 kgf*cm, 52 ft.*lbf)

for 14 mm head bolt B

37 N*m (377 kgf*cm, 27 ft.*lbf)

Fig. 320: Locating Automatic Transmission Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































8. CONNECT NO. 2 WATER BY-PASS PIPE (w/o Towing Hitch)

a. Connect the 2 water by-pass hoses with the 2 clips and install the water by-pass pipe with the bolt.

Torque: 18 N*m (184 kgf*cm, 13 ft.*lbf)

Fig. 321: Identifying Water By-Pass Hoses With Clips
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

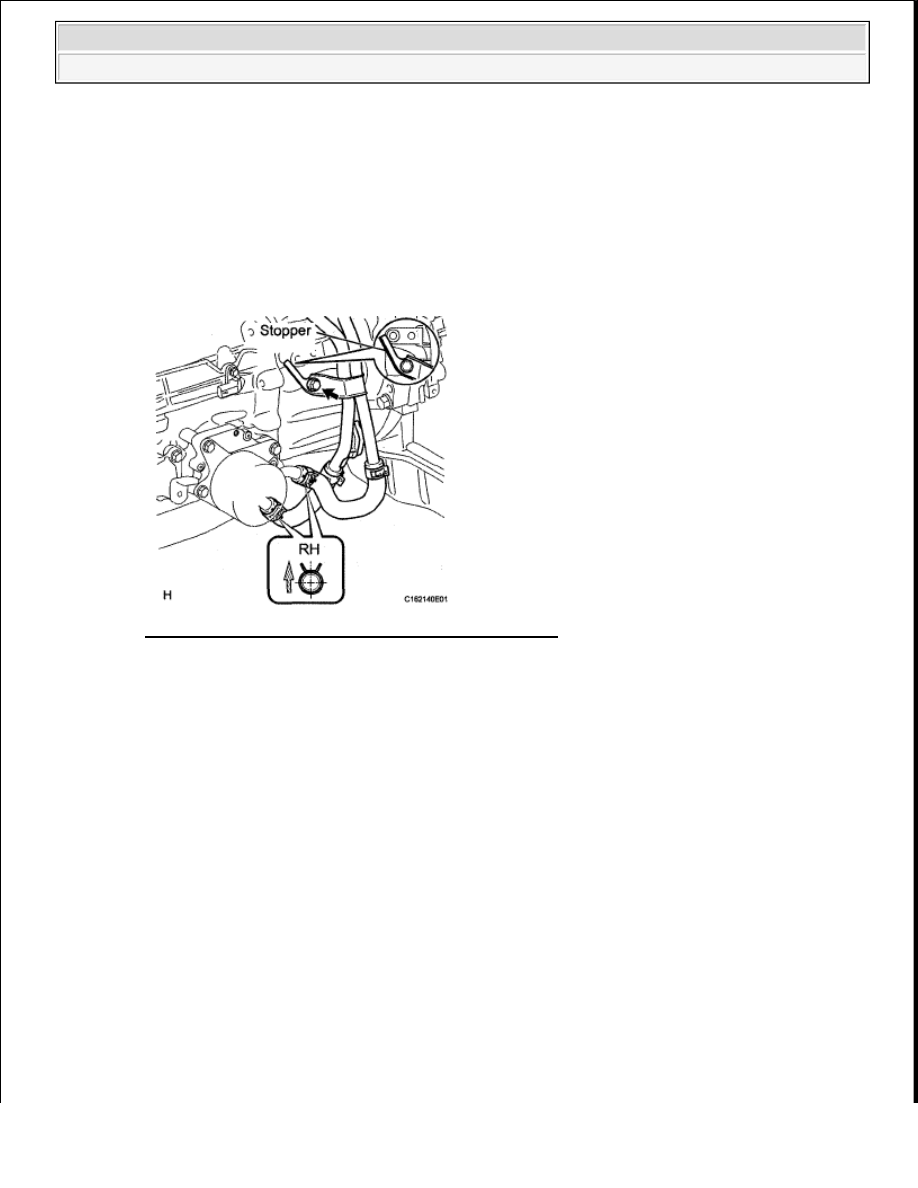

9. CONNECT NO. 2 WATER BY-PASS PIPE (w/ Towing Hitch)

a. Connect the 2 oil cooler hoses to the transmission oil cooler.

NOTE:

Make sure the pinching portion of each clip is facing the direction
shown below.

NOTE:



Make sure the pinching portion of each clip is facing the
direction shown below.



Make sure the paint portion of each hose is facing outward.
