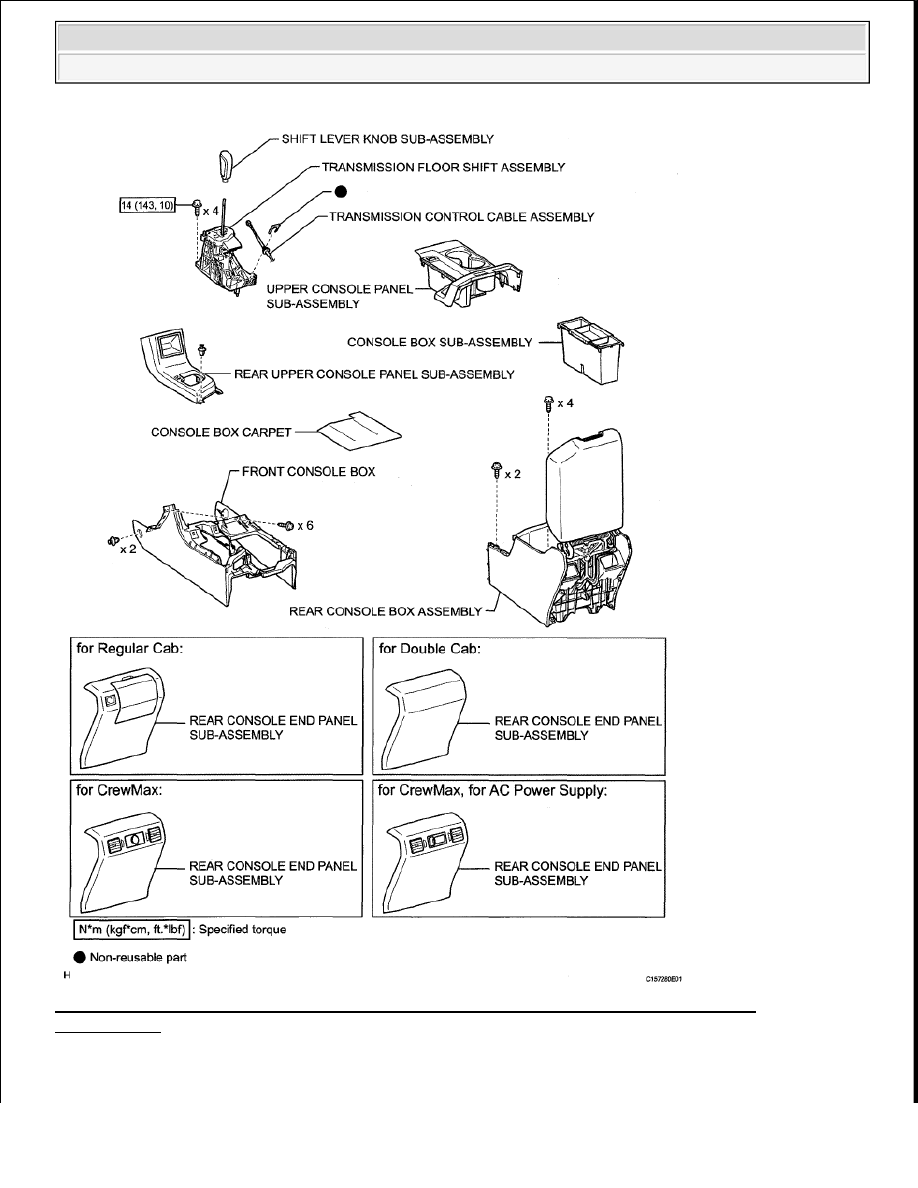

Fig. 271: Identifying Shift Lever Assembly Replacement Components (2 Of 3) With Torque
Specifications
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

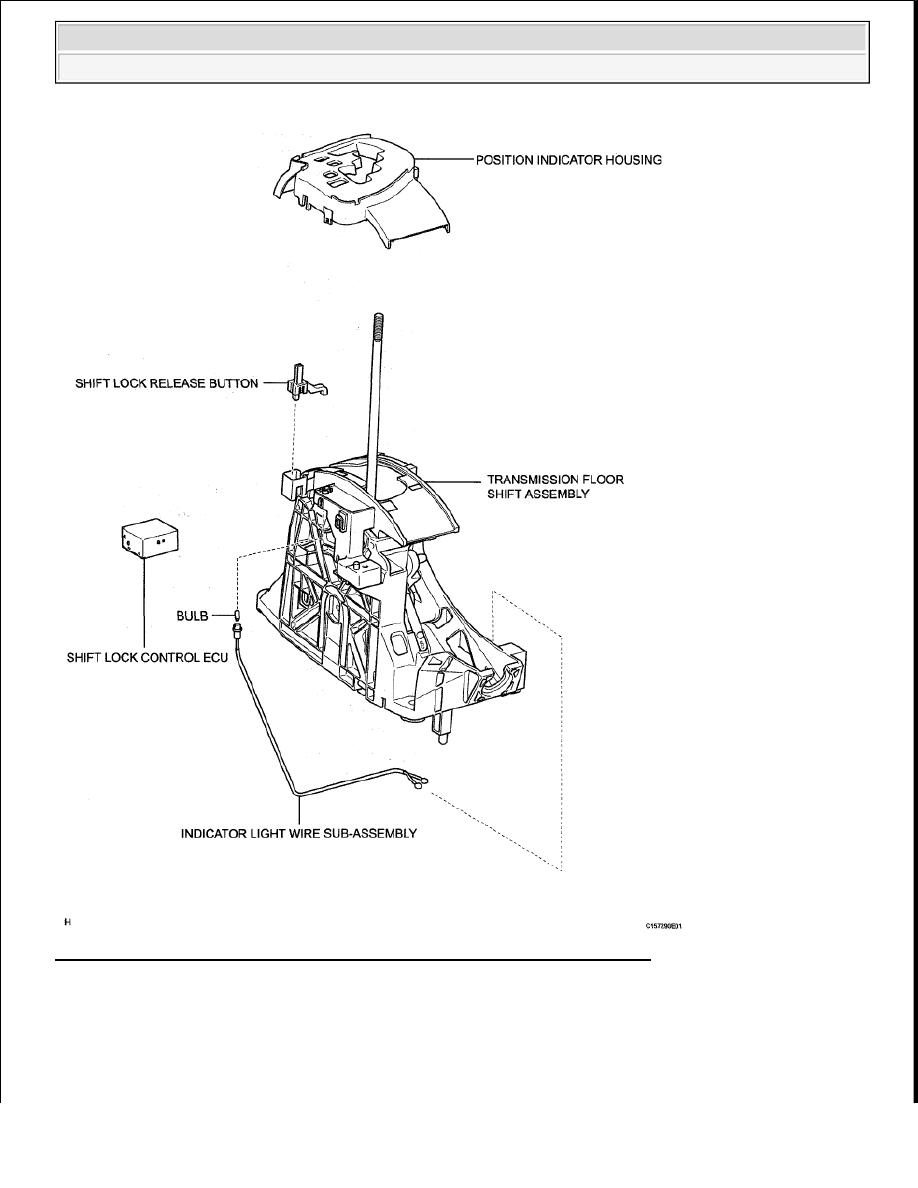

Fig. 272: Identifying Shift Lever Assembly Replacement Components (3 Of 3)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

ON-VEHICLE INSPECTION

1. INSPECT SHIFT LEVER POSITION

a. When moving the shift lever from the P to R position with the ignition switch ON and brake pedal



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































depressed, make sure that it moves smoothly and correctly into position.

b. Start the engine and make sure that the vehicle moves forward after moving the shift lever from the

N to D position and moves rearward after moving the shift lever to the R position.

If the operation cannot be performed as specified, inspect the park/neutral position switch assembly
and check the shift lever assembly installation condition.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, CrewMax) (See REMOVAL and

REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

5. REMOVE SHIFT LEVER KNOB SUB-ASSEMBLY (See REMOVAL )

6. REMOVE UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

7. REMOVE REAR UPPER CONSOLE PANEL SUB-ASSEMBLY (See REMOVAL )

8. REMOVE REAR CONSOLE END PANEL SUB-ASSEMBLY (See REMOVAL )

9. REMOVE CONSOLE BOX CARPET

10. REMOVE REAR CONSOLE BOX ASSEMBLY (See REMOVAL )

11. REMOVE FRONT CONSOLE BOX (See REMOVAL )

12. REMOVE TRANSMISSION FLOOR SHIFT ASSEMBLY

a. Move the shift lever to the N position.

b. Disconnect the transmission control cable end from the shift lever.

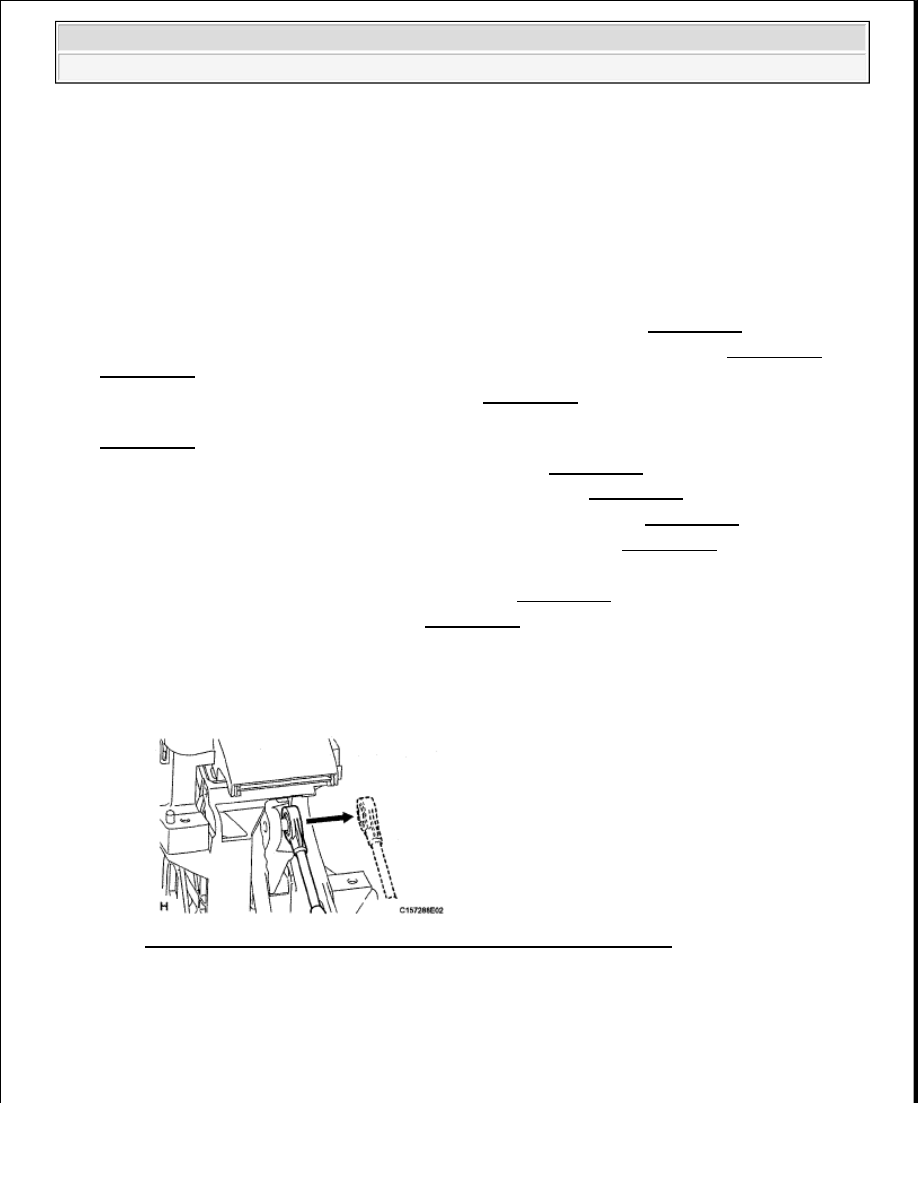

Fig. 273: Identifying Transmission Control Cable End & Shift Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Remove the clip and disconnect the transmission control cable from the shift lever retainer.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

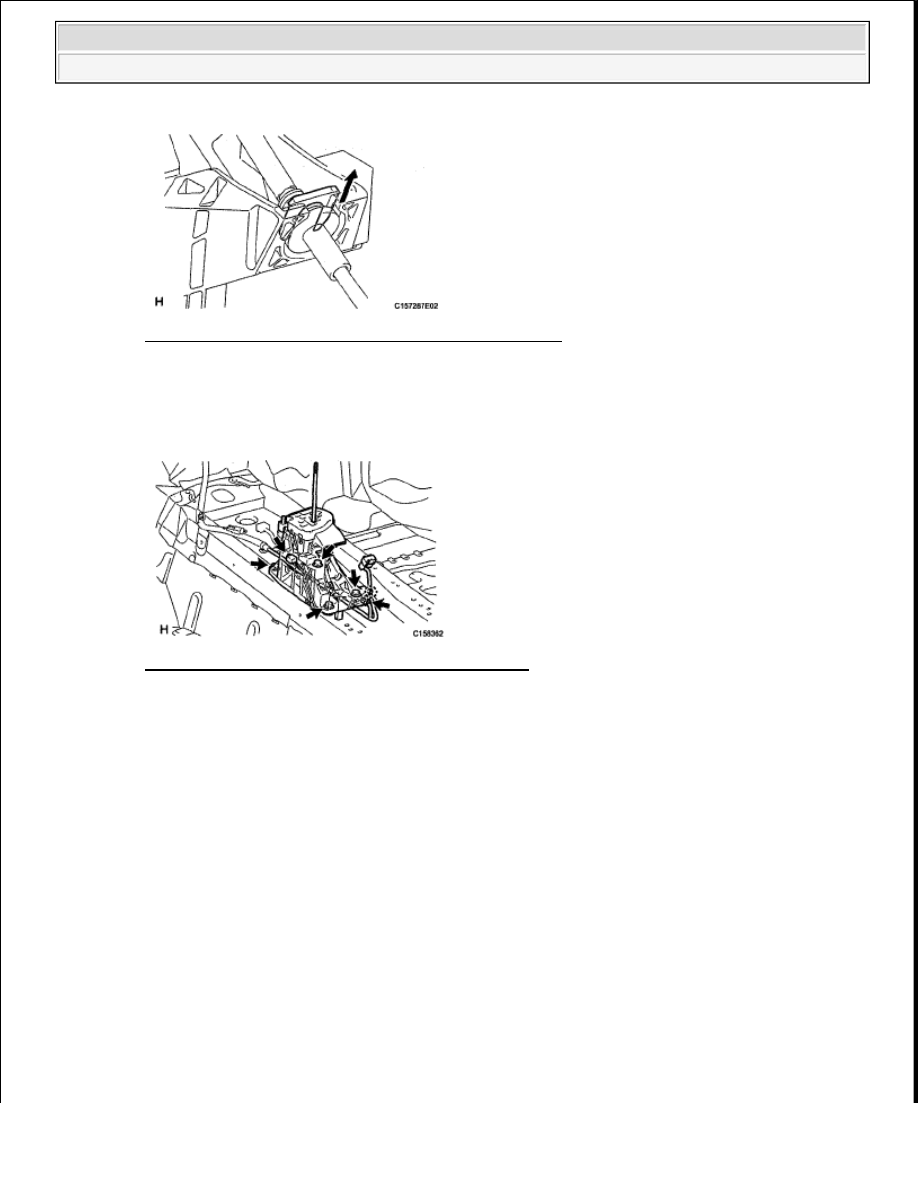

Fig. 274: Identifying Transmission Control Cable Clip
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Disconnect the 2 connectors.

e. Remove the 4 bolts and floor shift.

Fig. 275: Locating Floor Shift Bolts & Connectors
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DISASSEMBLY

1. REMOVE INDICATOR LIGHT WIRE SUB-ASSEMBLY

a. Using a thin-bladed screwdriver, release the connector housing retainer.

b. Using a thin-bladed screwdriver, pull out the 4 (ILL+) and 8 (ILL-) terminals from the rear as

shown below.
