1. INSTALL TRANSMISSION VALVE BODY ASSEMBLY

a. Install the spring and check ball body.

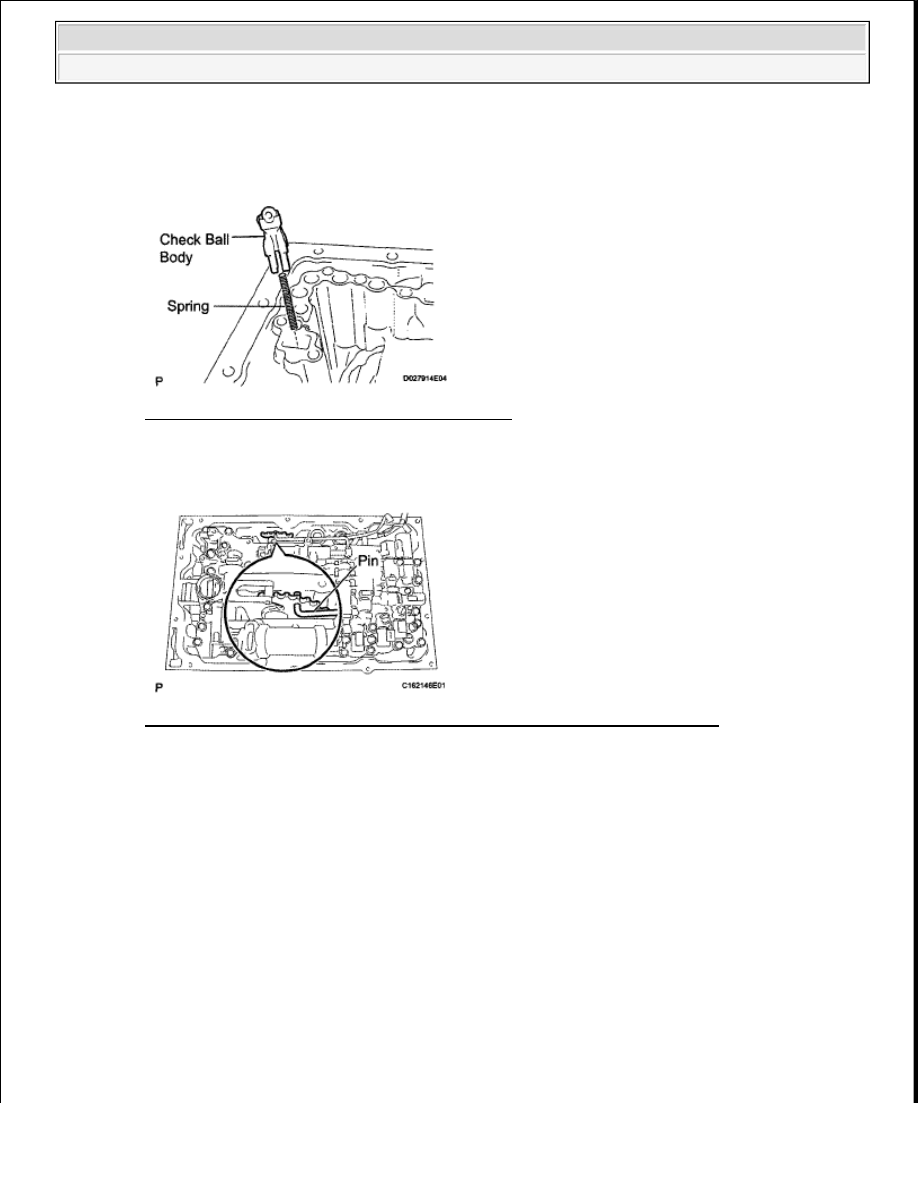

Fig. 209: Identifying Spring & Check Ball Body
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

b. Insert the pin of the manual valve into the hole of the manual valve lever.

Fig. 210: Inserting Pin Of Manual Valve Into Hole Of Manual Valve Lever
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

c. Install the 19 bolts.

Torque: 11 N*m (112 kgf*cm, 8 ft.*lbf)

HINT:

Each bolt length is indicated below.

36 mm (1.42 in.) for bolt A

25 mm (0.984 in.) for bolt B

45 mm (1.77 in.) for bolt C

50 mm (1.97 in.) for bolt D



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Fig. 211: Identifying Transmission Valve Body Assembly Bolts
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

d. Install the detent spring and detent spring cover with the bolt.

Torque: 10 N*m (102 kgf*cm, 7 ft.*lbf)

2. CONNECT TRANSMISSION WIRE (See INSTALLATION )

3. INSTALL VALVE BODY OIL STRAINER ASSEMBLY (See INSTALLATION )

4. INSTALL AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY (See INSTALLATION )

5. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

6. ADD AUTOMATIC TRANSMISSION FLUID

a. Add automatic transmission fluid (see ADJUSTMENT ).

SHIFT LOCK SYSTEM

ON-VEHICLE INSPECTION

1. CHECK SHIFT LOCK OPERATION

a. Move the shift lever to P.

b. Turn the ignition switch OFF.

c. Check that the shift lever cannot be moved to any position other than P.

d. Turn the ignition switch ON, depress the brake pedal and check that the shift lever can be moved to

other positions.

2. CHECK SHIFT LOCK RELEASE BUTTON OPERATION

a. When operating the shift lever with the shift lock release button pressed, check that the lever can be

moved to any position other than P. If the operation cannot be performed as specified, check the
shift lever assembly.

3. CHECK KEY INTERLOCK OPERATION

a. Turn the ignition switch ON.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































b. Depress the brake pedal and move the shift lever to any position other than P.

c. Check that the ignition switch cannot be turned OFF.

d. Move the shift lever to P, turn the ignition switch OFF and check that the key can be removed.

If the results are not as specified, inspect the shift lock control ECU.

4. CHECK SHIFT LOCK CONTROL ECU (for Column Shift Type)

a. Measure the voltage according to the value (s) in the table below.

HINT:

Measure the voltage of the connector.

Standard voltage

TESTER CONNECTION SPECIFIED CONDITION TABLE

Tester Connection

Switch Condition

Specified

Condition

J30-8 (KLS+) - J30-10

(E)

Ignition switch ACC and shift lever on P

Below 1 V

J30-8 (KLS+) - J30-10

(E)

Ignition switch ACC and shift lever not on P

7.5 to 11 V

J30-8 (KLS+) - J30-10

(E)

Ignition switch ACC and shift lever not on P (after

approx. 1 second)

6 to 9 V

J30-3 (ACC) - J30-10

(E)

Ignition switch ON

10 to 14 V

J30-3 (ACC) - J30-10

(E)

Ignition switch ACC

10 to 14 V

J30-3 (ACC) - J30-10

(E)

Ignition switch OFF

Below 1 V

J30-13 (STP) - J30-10

(E)

Brake pedal depressed

10 to 14 V

J30-13 (STP) - J30-10

(E)

Brake pedal released

Below 1 V

J30-4 (IG) - J30-10 (E)

Ignition switch ON

10 to 14 V

J30-4 (IG) - J30-10 (E)

Ignition switch OFF

Below 1 V



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































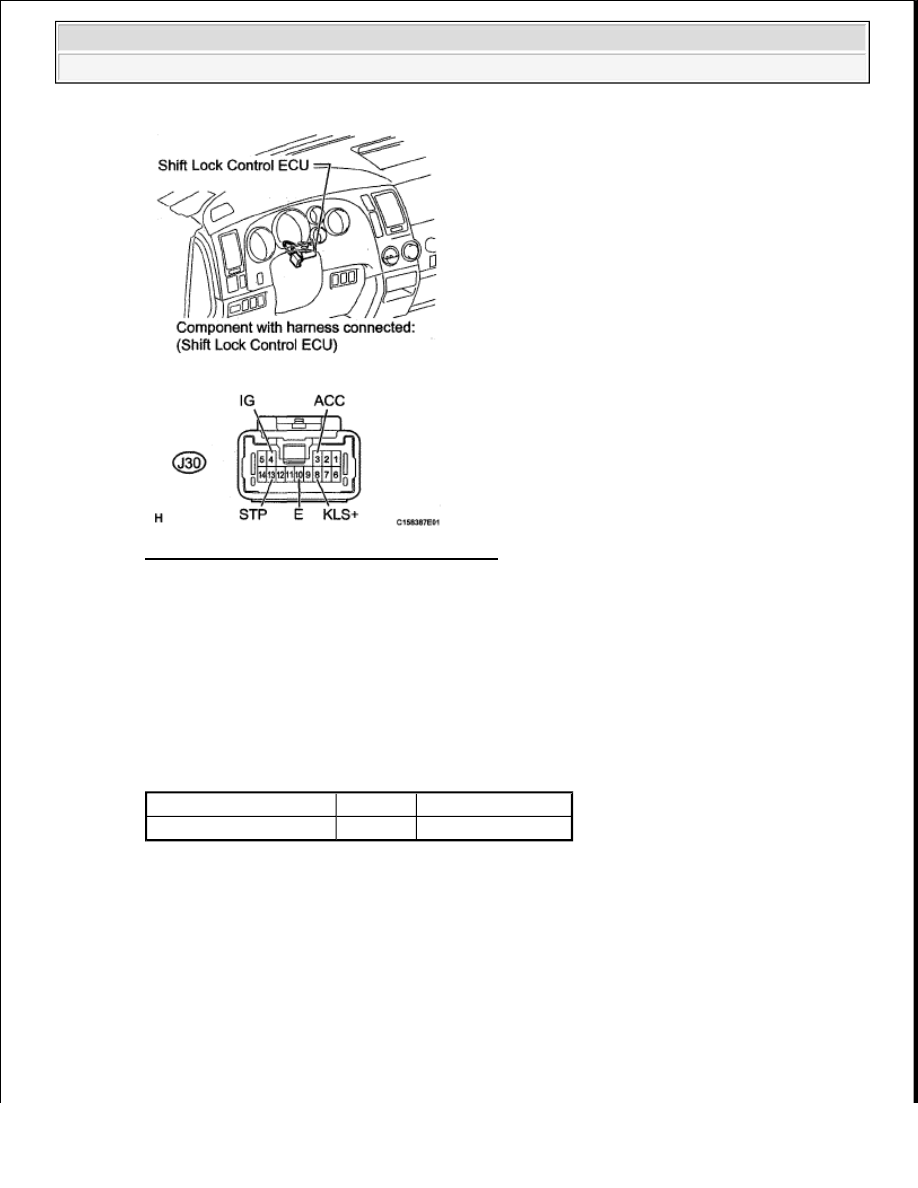

Fig. 212: Identifying Shaft Lock Control ECU
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

If the result is not as specified, replace the shift lock control ECU.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the shift lock control ECU.

5. CHECK SHIFT LOCK CONTROL ECU (for Floor Shift Type)

a. Measure the voltage according to the value (s) in the table below.

HINT:

Measure the voltage of the connector.

Standard voltage

NOTE:

Do not disconnect the shift lock control ECU connector.

Tester Connection

Condition Specified Condition

J30-10 (E) - Body ground Always

Below 1 ohms
