Torque: 13 N*m (133 kgf*cm, 10 ft.*lbf)

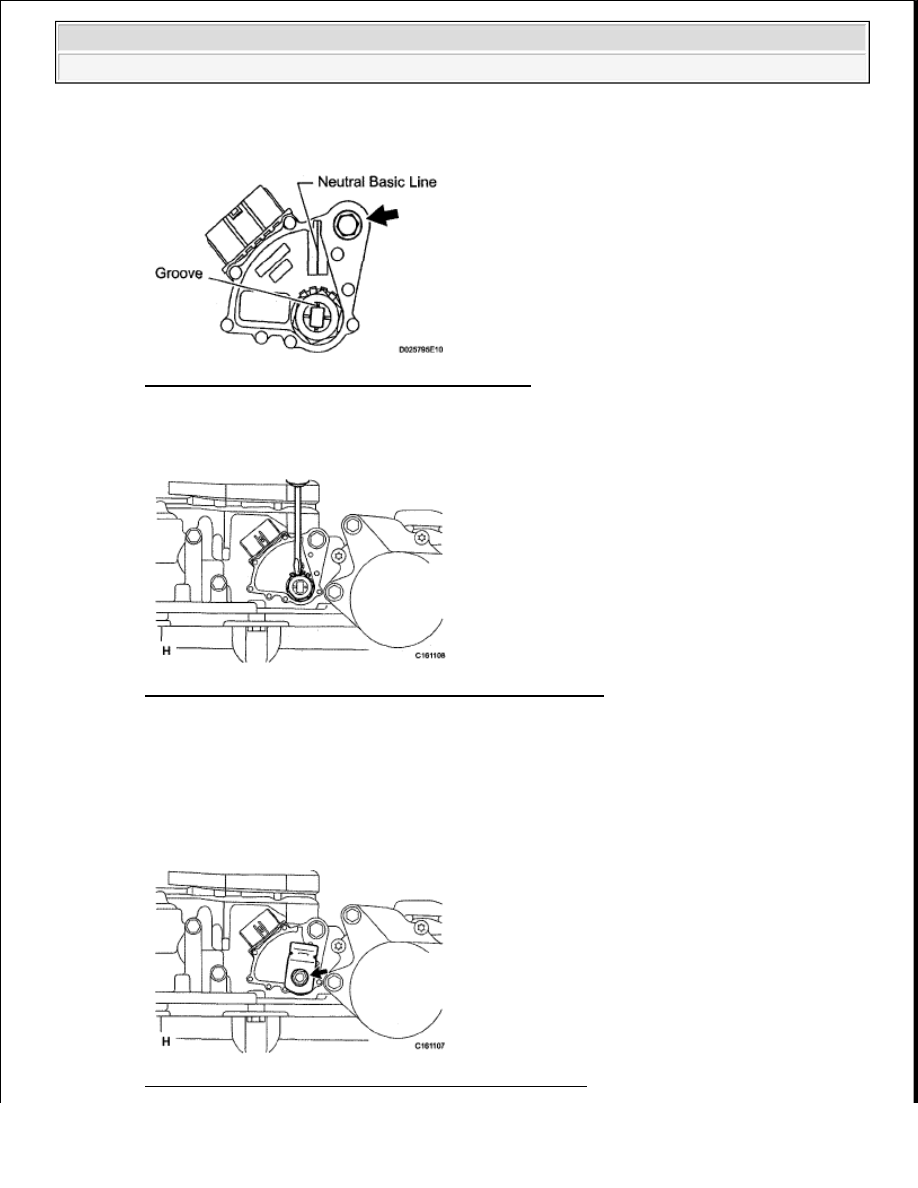

Fig. 174: Identifying Neutral Basic Line & Groove
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

i. Using a screwdriver, bend the tabs of the lock washer.

Fig. 175: Bending Tabs Of Lock Washer Using Screwdriver
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

j. Install the transmission control shaft lever RH with the spring washer and nut.

Torque: 16 N*m (163 kgf*cm, 12 ft.*lbf)

k. Connect the switch connector.

Fig. 176: Locating Transmission Control Shaft Lever Nut



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

2. CONNECT TRANSMISSION CONTROL CABLE ASSEMBLY

a. Connect the cable with the nut.

Torque: 14 N*m (143 kgf*cm, 10 ft.*lbf)

3. CONNECT CABLE TO NEGATIVE BATTERY TERMINAL

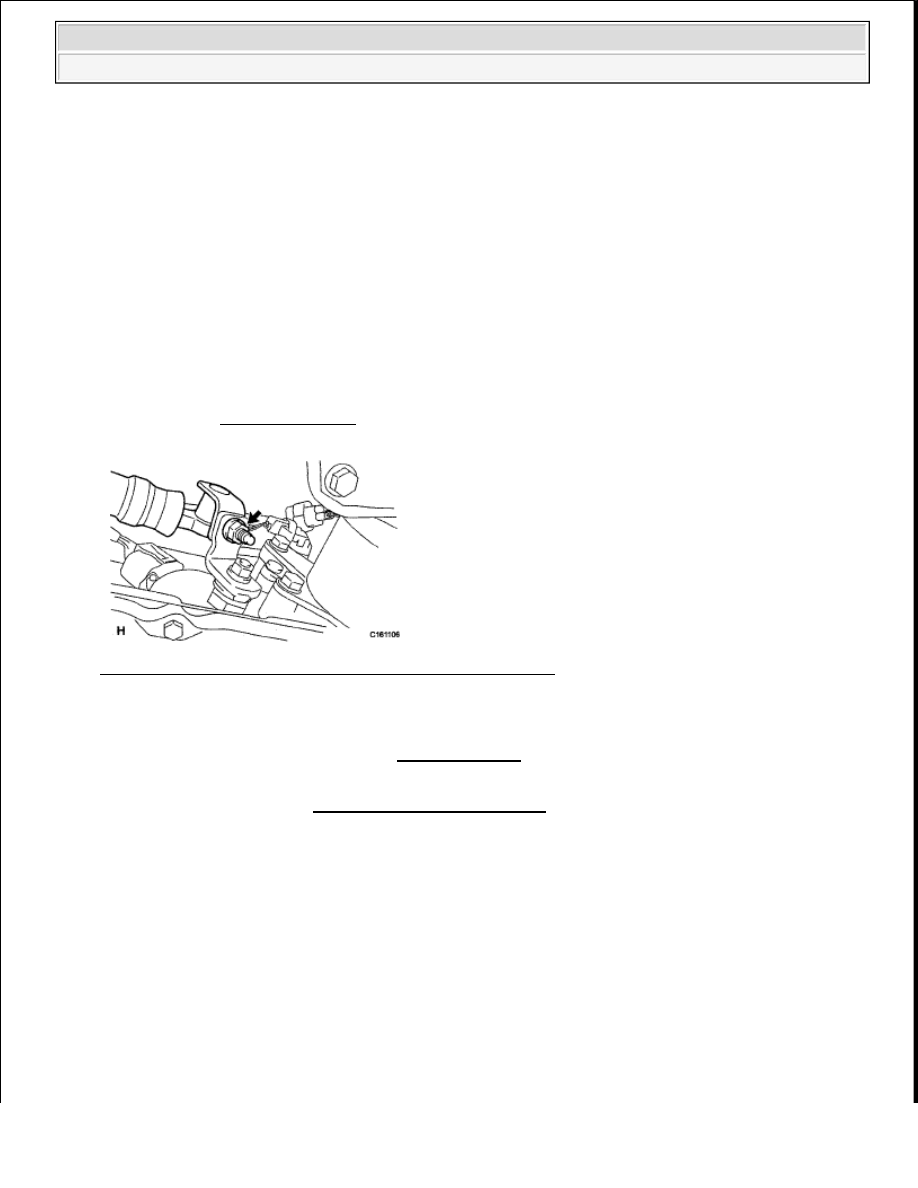

Fig. 177: Locating Park/Neutral Position Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

4. ADJUST SHIFT LEVER POSITION

a. Adjust the shift lever position (see ADJUSTMENT ).

5. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Inspect the switch (see ON-VEHICLE INSPECTION ).

VALVE BODY ASSEMBLY

COMPONENTS

NOTE:

When connecting the cable to the transmission control shaft lever,
make sure the cable's L bracket faces the outside of the vehicle.

NOTE:

Some systems need to be initialized after the cable is reconnected (see
INITIALIZATION ).



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

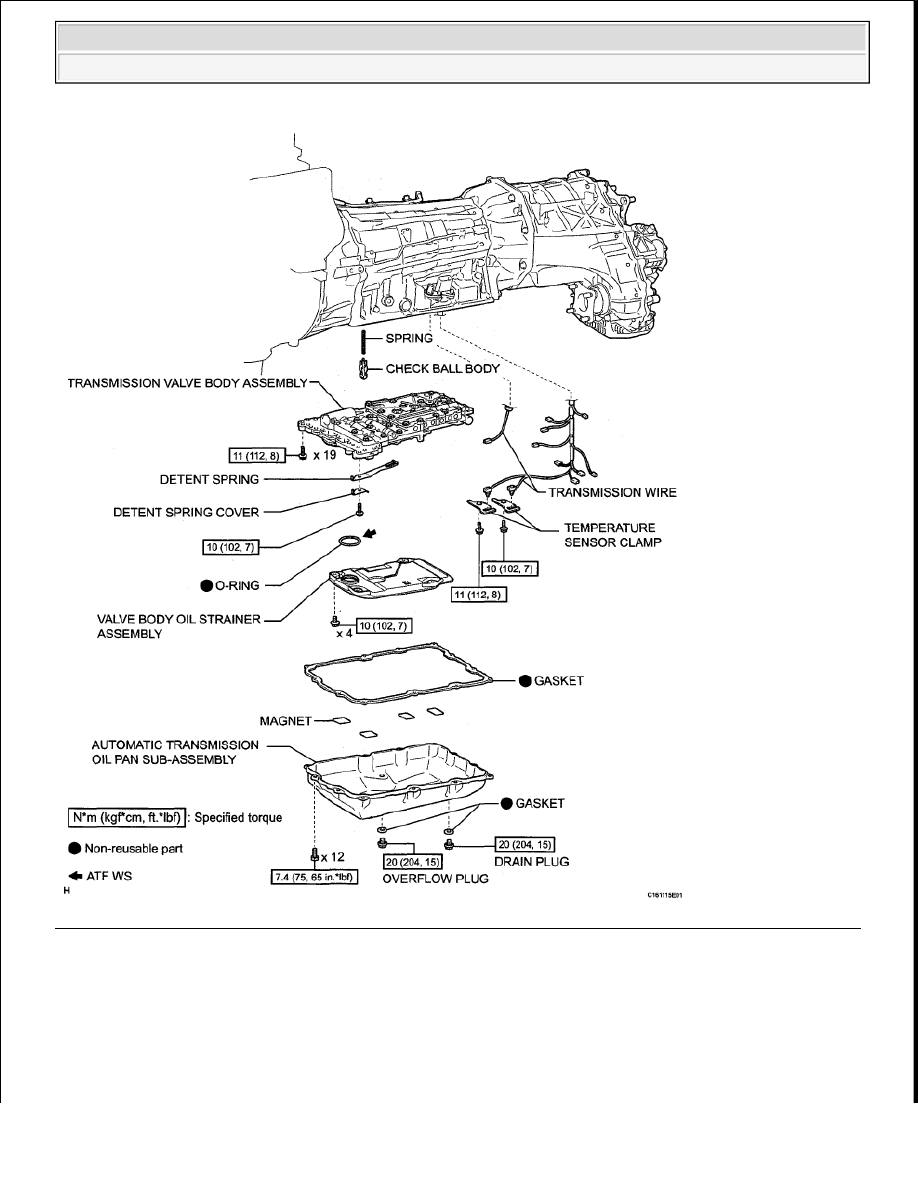

Fig. 178: Identifying Valve Body Assembly Replacement Components With Torque Specification (1 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra

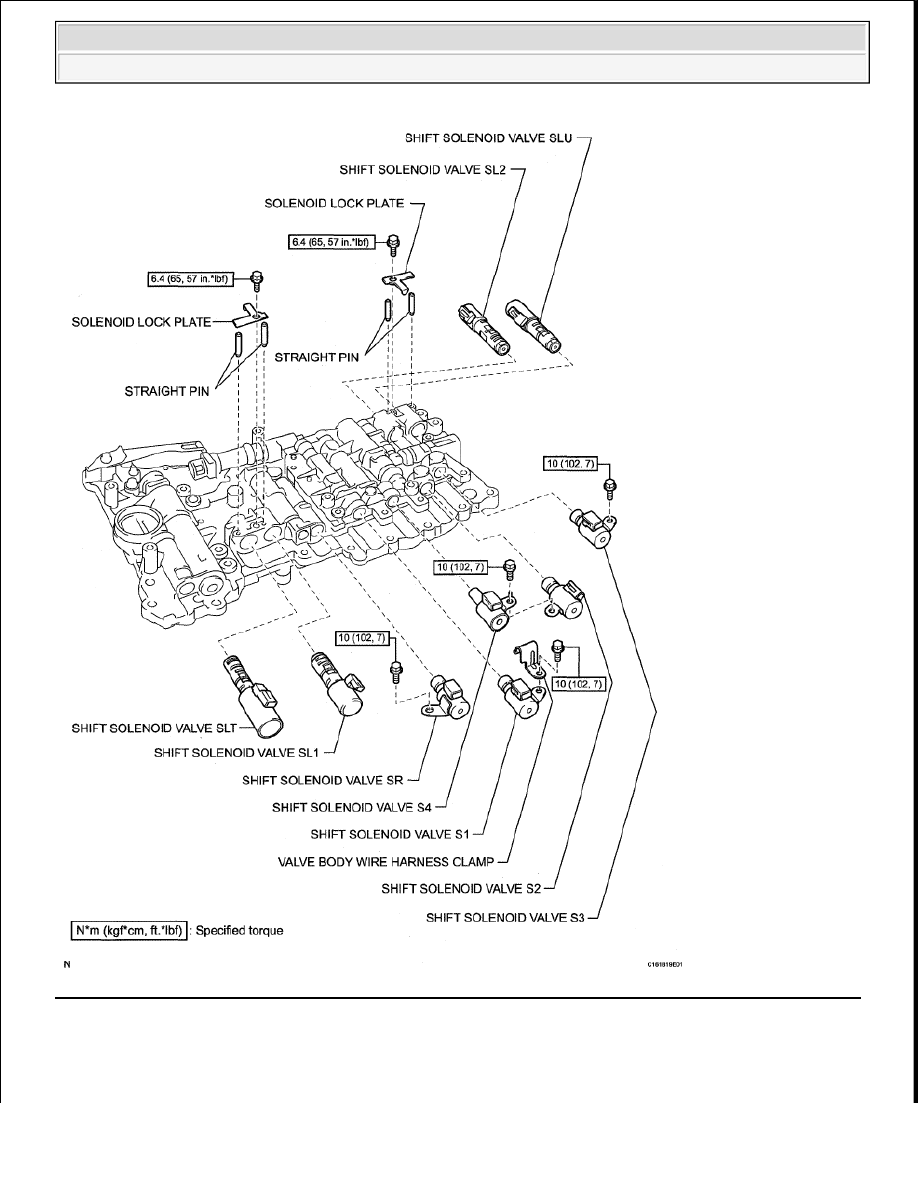

Fig. 179: Identifying Valve Body Assembly Replacement Components With Torque Specification (2 Of 2)
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL
