P0979: Range Check (Low Resistance)

TYPICAL MALFUNCTION THRESHOLDS TABLE

P0980: Range Check (High Resistance)

TYPICAL MALFUNCTION THRESHOLDS TABLE

COMPONENT OPERATING RANGE

COMPONENT OPERATING RANGE TABLE

WIRING DIAGRAM

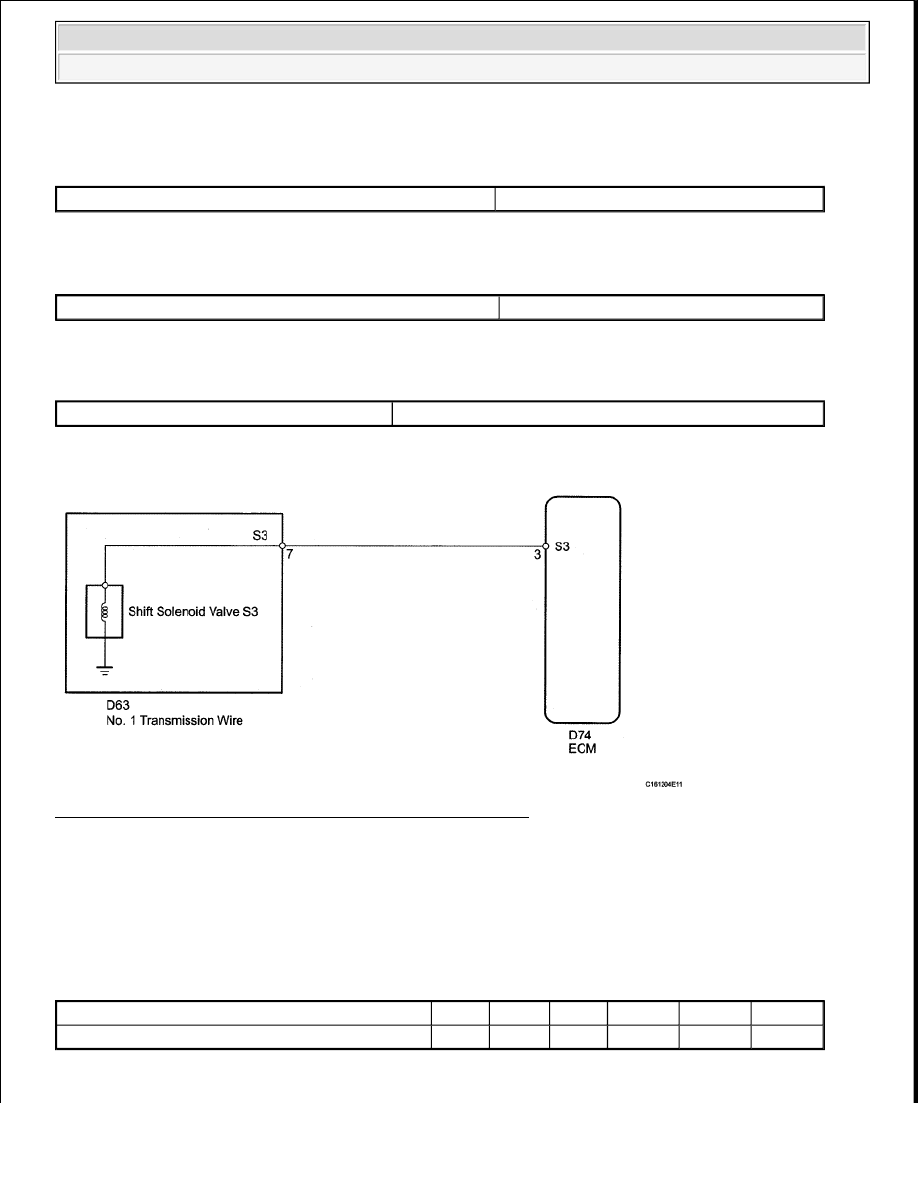

Fig. 91: Identifying Shift Solenoid Valve S3 - Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

HINT:

The shift solenoid valve S3 is turned ON/OFF normally when the shift lever is on D:

SHIFT SOLENOID VALVE S3 REFERENCE TABLE

1. INSPECT NO. 1 TRANSMISSION WIRE (SHIFT SOLENOID VALVE S3)

Shift solenoid valve S3 resistance

8 ohms or less

Shift solenoid valve S3 resistance

100 kohms or higher

Shift solenoid valve S3 resistance

11 to 15 ohms at 20°C (68°F)

ECM gear shift command

1st

2nd

3rd

4th

5th

6th

Shift solenoid valve S3

ON

ON

ON

OFF

OFF

OFF



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































a. Disconnect the D63 No. 1 transmission wire connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

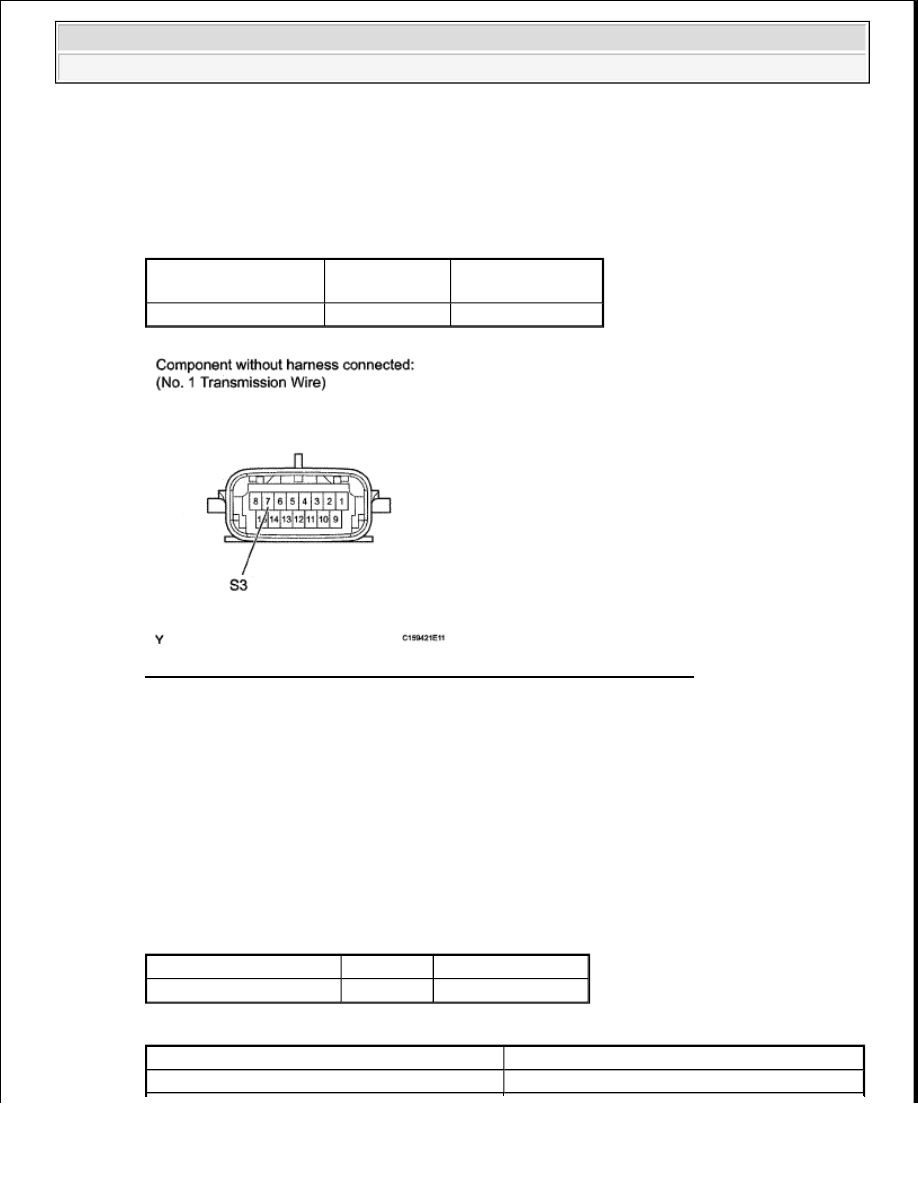

Fig. 92: Identifying D63 No. 1 Transmission Wire Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: Go to step 3

OK: Go to next step.

2. CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

a. Disconnect the D74 ECM connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Result

Tester Connection

Condition

Specified

Condition

7 (S3) - Body ground

20°C (68°F)

11 to 15 ohms

Tester Connection

Condition Specified Condition

D74-3 (S3) - Body ground 20°C (68°F)

11 to 15 ohms

Result

Proceed To

NG

A



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































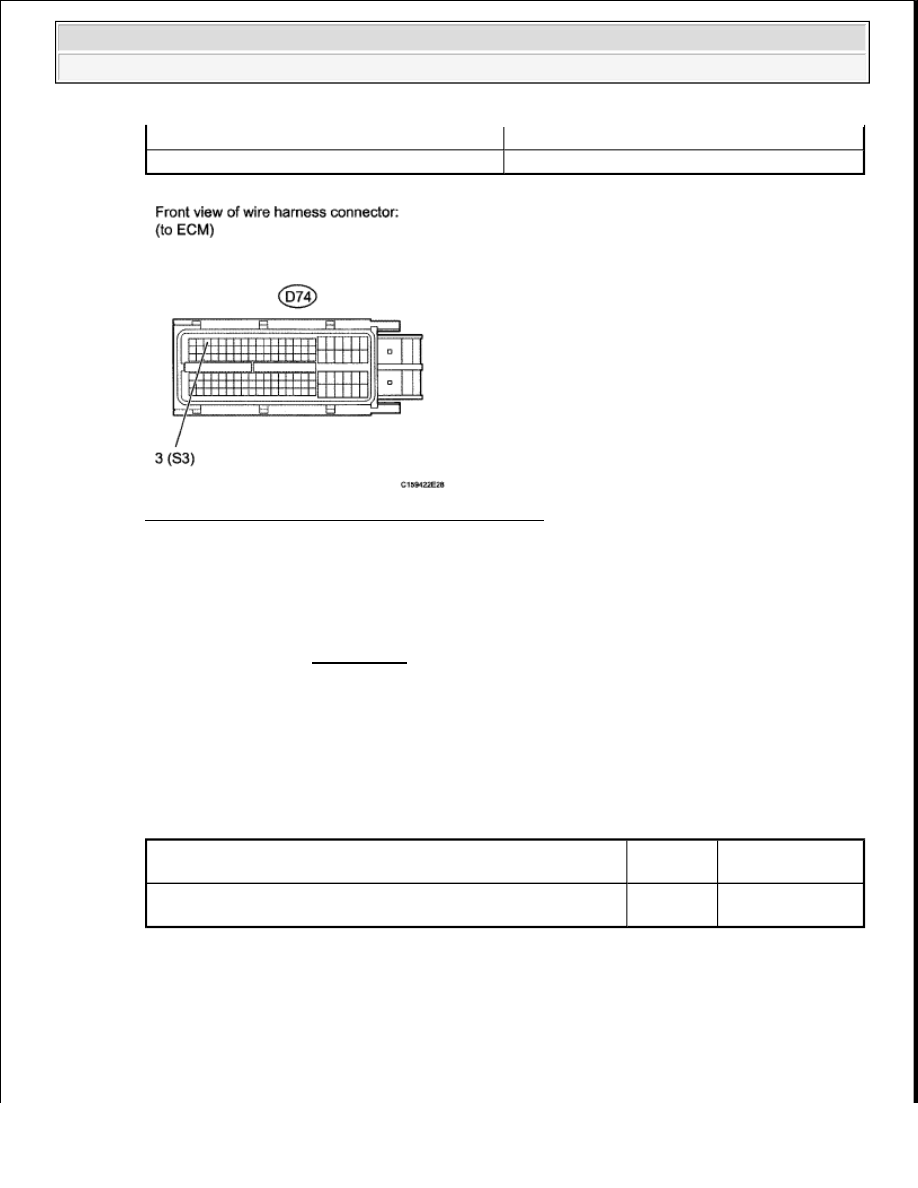

Fig. 93: Identifying D74 ECM Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

B: OK (for 3UR-FE) (See REMOVAL )

C: OK (for 3UR-FBE) (See REMOVAL )

3. INSPECT SHIFT SOLENOID VALVE S3

a. Remove shift solenoid valve S3.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

c. Connect the battery's positive (+) lead to the terminal of the solenoid valve connector, and the

negative (-) lead to the solenoid valve body. Then check that the valve moves and makes an
operating noise.

OK: Valve moves and makes an operating noise.

OK (for 3UR-FE)

B

OK (for 3UR-FBE)

C

Tester Connection

Condition

Specified

Condition

Shift solenoid valve S3 connector terminal - Shift solenoid valve
S3 body

20°C (68°

F)

11 to 15 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































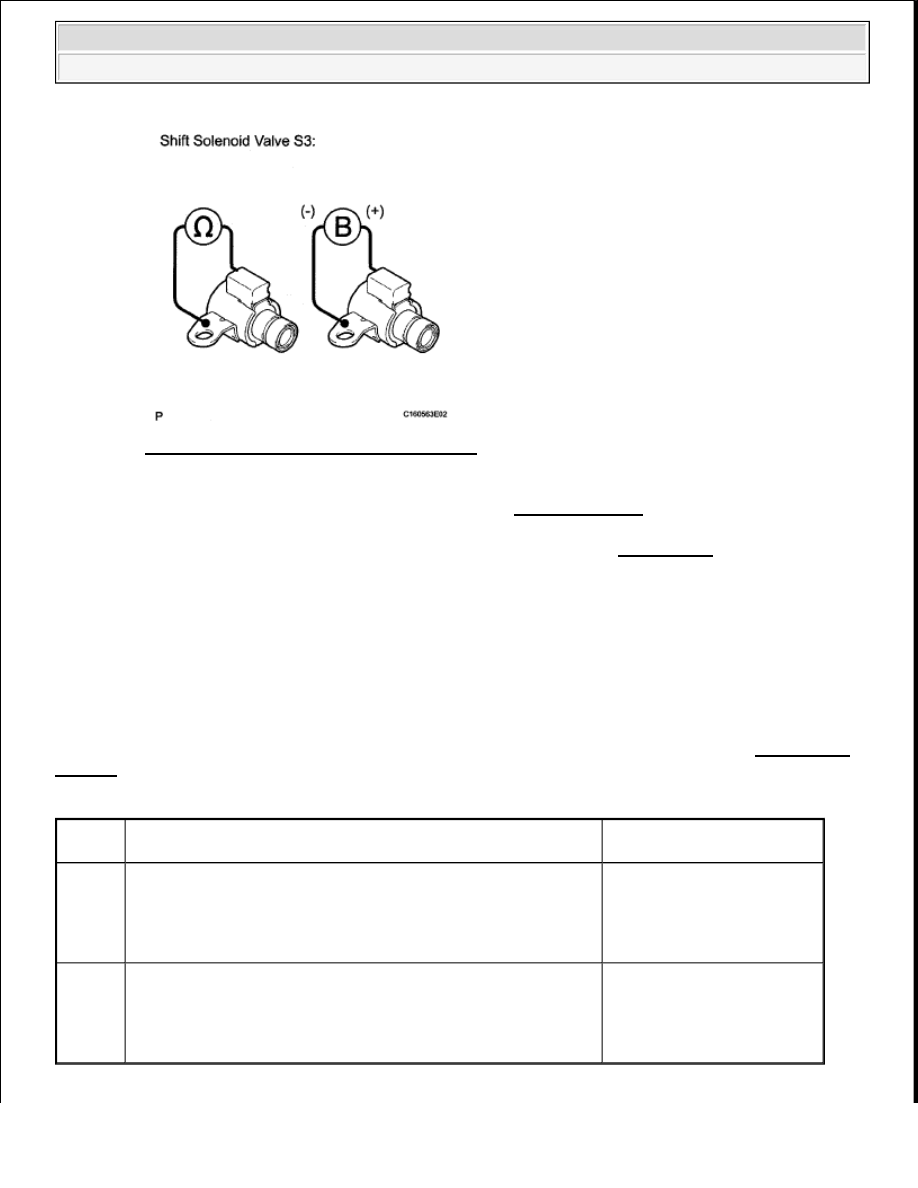

Fig. 94: Identifying Shift Solenoid Valve S3
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPLACE SHIFT SOLENOID VALVE S3 (See DISASSEMBLY )

OK: REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE (See REMOVAL )

DTC P0982, P0983: SHIFT SOLENOID "D" CONTROL CIRCUIT LOW (SHIFT SOLENOID VALVE
S4); SHIFT SOLENOID "D" CONTROL CIRCUIT HIGH (SHIFT SOLENOID VALVE S4)

DESCRIPTION

Shifting from 1st to 6th is performed in combination with ON and OFF operation of the shift solenoid valves
SL1, SL2, S1, S2, S3, S4 and SR, which are controlled by the ECM. If an open or short circuit occurs in any of
the shift solenoid valves, the ECM controls the remaining normal shift solenoid valves to allow the vehicle to be
operated safely. Also, the ECM stops sending current to the open or short circuited solenoid (see FAIL-SAFE
TABLE ).

DTC DETECTION CONDITION TABLE

DTC

Code

DTC Detection Condition

Trouble Area

P0982

ECM detects short in solenoid valve S4 circuit 2 times when
solenoid valve S4 is operated (1 trip detection logic)



Short in shift solenoid
valve S4 circuit



Shift solenoid valve S4



ECM

P0983

ECM detects open in solenoid valve S4 circuit 2 times when
solenoid valve S4 is not operated (1 trip detection logic)



Open in shift solenoid
valve S4 circuit



Shift solenoid valve S4



ECM
