If a circuit related to the ATF temperature sensor becomes open, P0713 is immediately set (in 0.5
seconds). When P0713 is set, P0711 cannot be detected. It is not necessary to inspect the circuit
when P0711 is set.

1. INSPECT NO. 1 TRANSMISSION WIRE (NO. 1 ATF TEMPERATURE SENSOR)

a. Disconnect the D63 No. 1 transmission wire connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

HINT:

If the resistance is out of the specified range at one of the ATF temperatures shown in the table
below, the driveability of the vehicle may decrease.

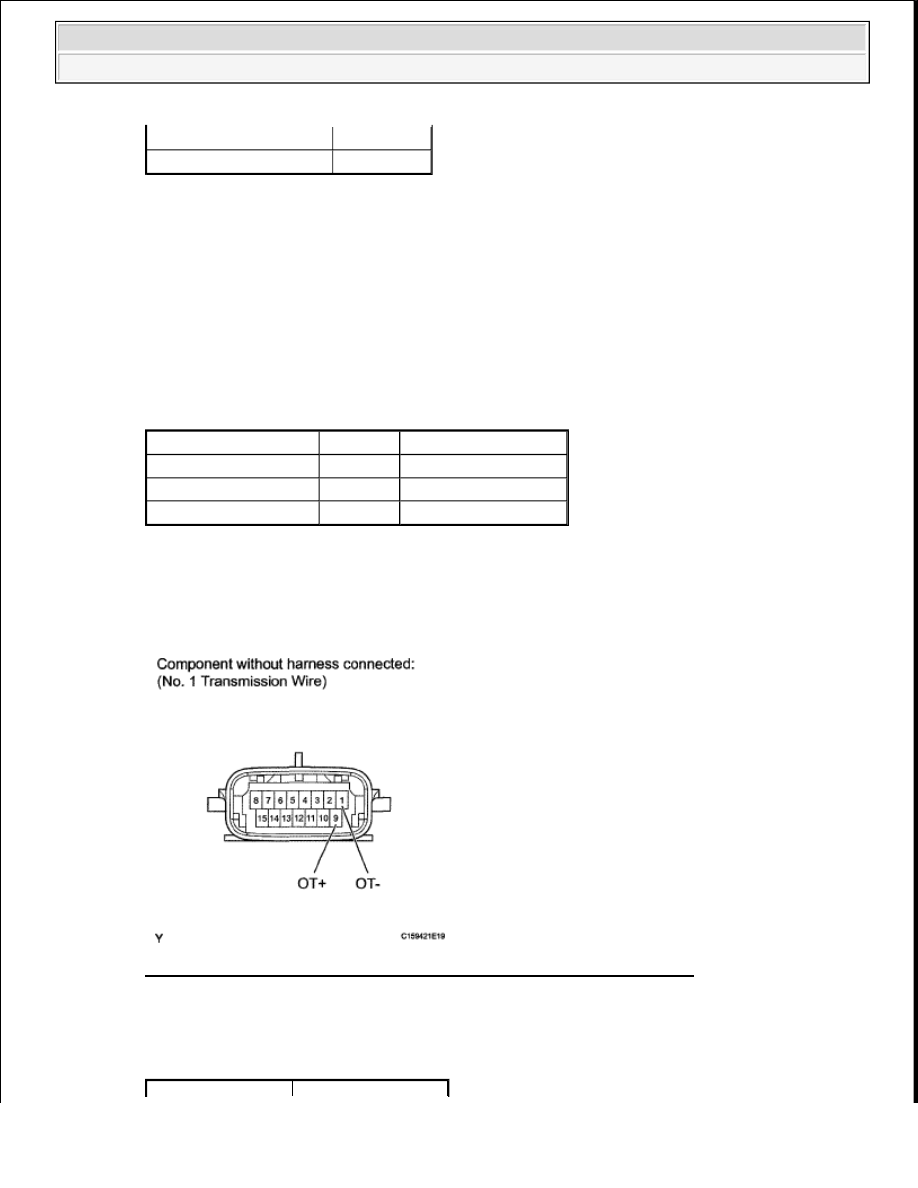

Fig. 32: Identifying D63 No. 1 Transmission Wire Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

Resistance (Reference)

ATF TEMPERATURE REFERENCE TABLE

-40°C (-40°F)

Open circuit

150°C (302°F) or more Short circuit

Tester Connection

Condition Specified Condition

1 (OT-) - 9 (OT+)

Always 79 ohms to 156 kohms

1 (OT-) - Body ground

Always

10 kohms or higher

9 (OT+) - Body ground Always

10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































NG: REPAIR OR REPLACE NO. 1 TRANSMISSION WIRE (NO. 1 ATF TEMPERATURE
SENSOR) (See REMOVAL )

OK: Go to next step.

2. CHECK HARNESS AND CONNECTOR (NO. 1 TRANSMISSION WIRE - ECM)

a. Disconnect the D74 ECM connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

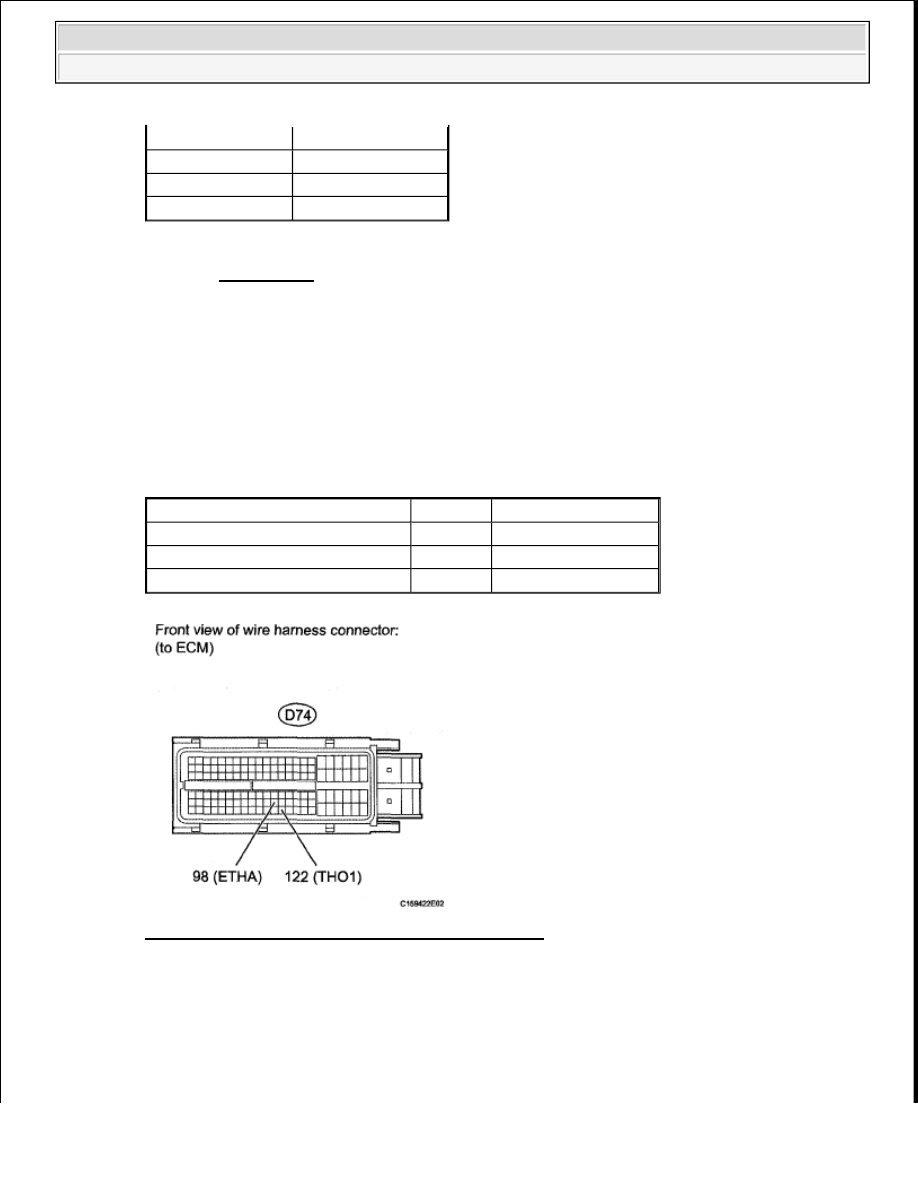

Fig. 33: Identifying D74 ECM Connector Terminals
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

NG: REPAIR OR REPLACE HARNESS OR CONNECTOR

OK: REPLACE ECM (See REMOVAL )

DTC P0717: TURBINE SPEED SENSOR CIRCUIT NO SIGNAL

ATF Temperature Specified Condition

10°C (50°F)

5 to 8 kohms

25°C (77°F)

2.5 to 4.5 kohms

110°C (230°F)

0.22 to 0.28 kohms

Tester Connection

Condition Specified Condition

D74-122 (THO1) - D74-98 (ETHA) Always 79 ohms to 156 kohms
D74-122 (THO1) - Body ground

Always

10 kohms or higher

D74-98 (ETHA) - Body ground

Always

10 kohms or higher



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































DESCRIPTION

This sensor detects the rotation speed of the turbine which shows the input revolution of the transmission. By
comparing the input turbine speed signal NT with the counter gear speed sensor signal SP2, the ECM detects
the shift timing of the gears and appropriately controls the engine torque and hydraulic pressure according to
various conditions. As a result, the gears shift smoothly.

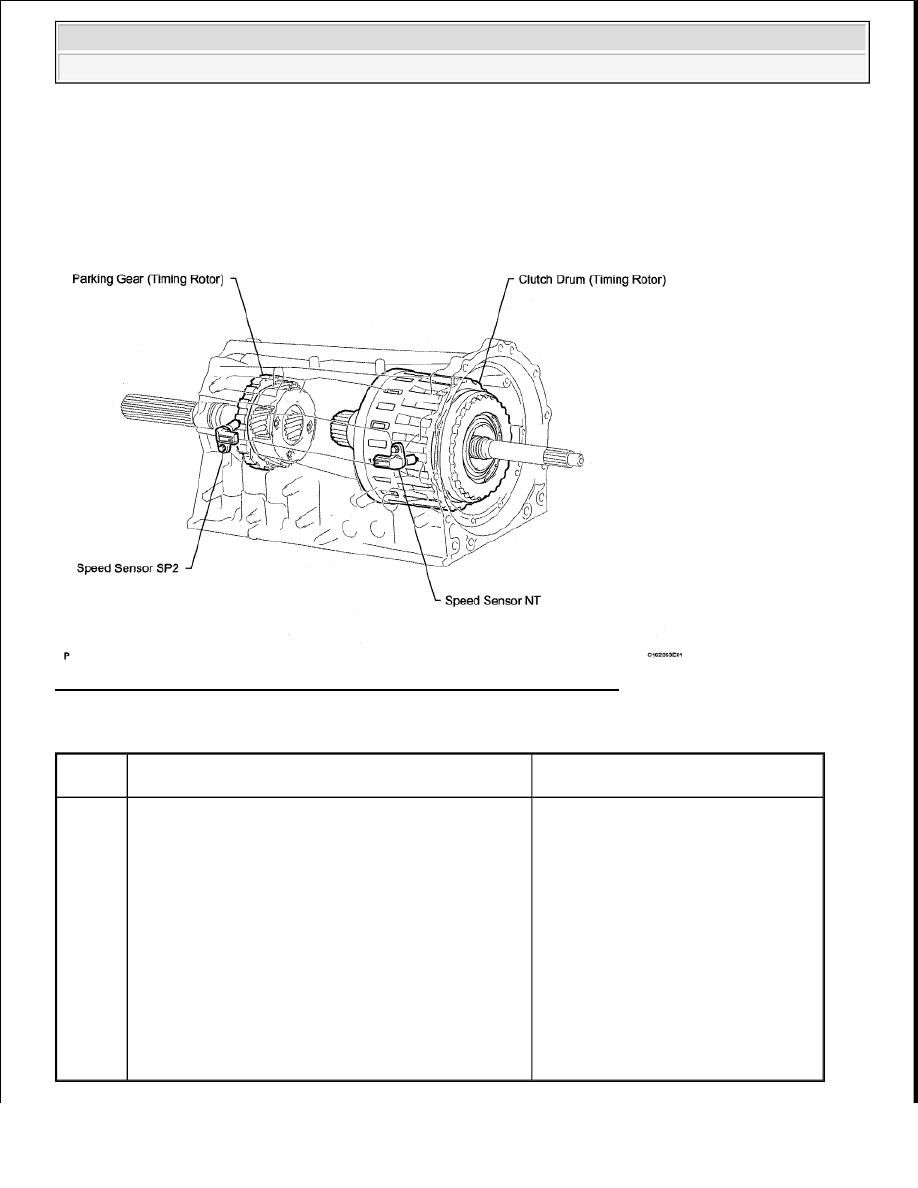

Fig. 34: Identifying Turbine Speed Sensor, Parking Gear & Clutch Drum
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

DTC DETECTION CONDITION TABLE

DTC

Code

DTC Detection Condition

Trouble Area

P0717

All conditions below are detected for 5 sec. or more (1-
trip detection logic)

a. Gear change is not performed

b. Gear position: 4th, 5th or 6th

c. T/M input shaft RPM: 300 RPM or less

d. T/M output shaft RPM: 1000 RPM or more

e. Park/neutral position switch:



NSW input signal is OFF



R input signal is OFF

f. Shift solenoid valves and park/neutral position

switch are operating normally



Open or short in speed sensor NT
circuit



Speed sensor NT



ECM



Automatic transmission (clutch,
brake, gear, etc.)



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































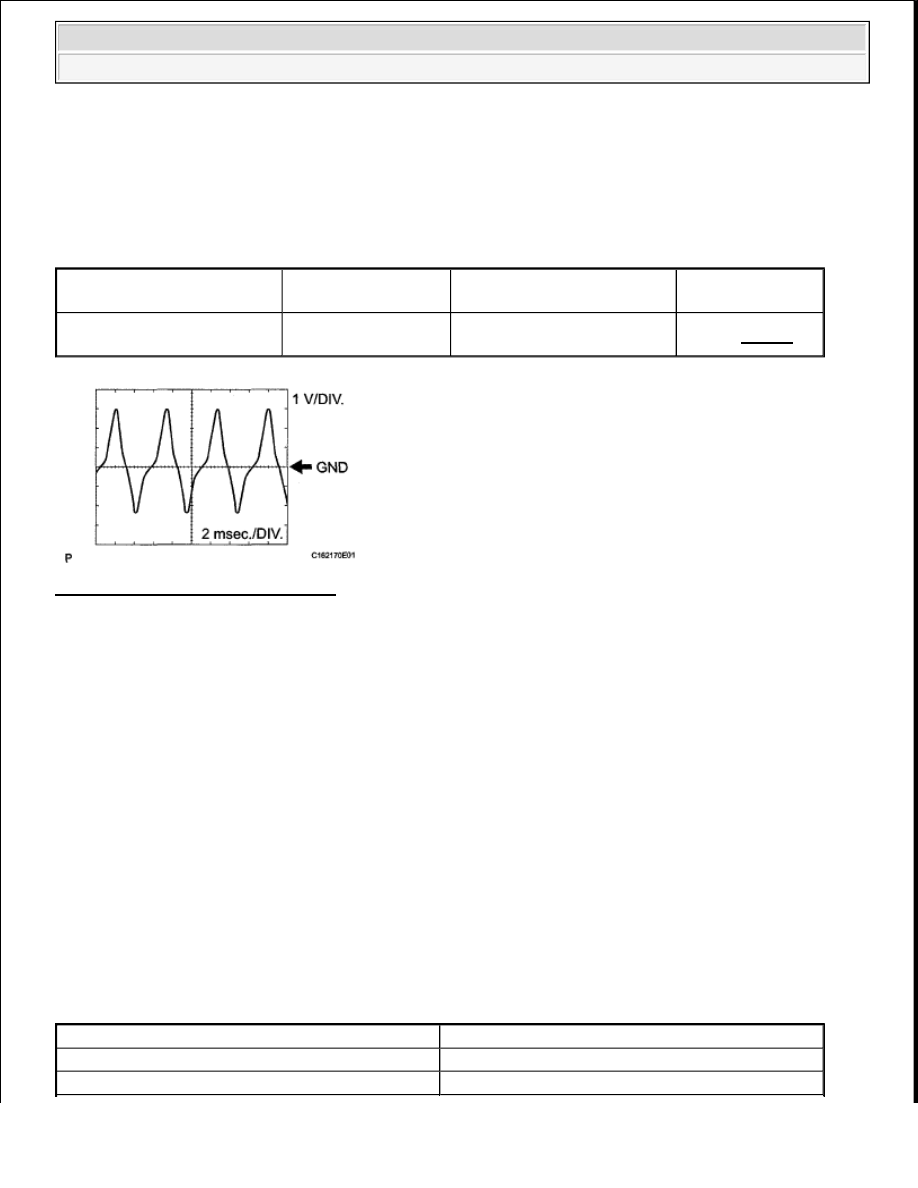

Reference: Inspect using an oscilloscope.

Check the waveform of the ECM connector.

Standard

WAVEFORM REFERENCE TABLE

Fig. 35: Identifying ECM Waveform
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

MONITOR DESCRIPTION

This DTC indicates that a pulse is not output from the speed sensor NT (turbine (input) speed sensor) or is
output only a little. The NT terminal of the ECM detects the pulse signal from the speed sensor NT (input
RPM). The ECM outputs a gear shift signal comparing the input speed sensor NT with the output speed sensor
SP2.

While the vehicle is operating in 4th, 5th or 6th gear in the shift position of D, if the input shaft revolution is
less than 300 RPM*1 although the output shaft revolution is 1000 RPM or more*2, the ECM detects the
trouble, illuminates the MIL and stores the DTC.

HINT:



*1: A pulse is not output or is irregularly output.



*2: The vehicle speed is approximately 50 km/h (30 MPH) or more.

MONITOR STRATEGY

MONITOR STRATEGY TABLE

Terminal No. (Symbol)

Tool Setting

Condition

Specified

Condition

D74-124 (NT+) - D74-123
(NT-)

1 V/DIV., 2 msec./

DIV.

Engine is idling (P or N
position)

Refer to Fig. 35

Related DTCs

P0717: Speed sensor (NT)/Verify pulse input

Required sensors/Components (Main)

Speed sensor (NT)

Required sensors/Components (Related)

Speed sensor (NC)



2009 Toyota Tundra
