Toyota Tundra. Manual - part 2800

HINT:



*1: for 3UR-FE



*2: for 3UR-FBE

TYPICAL MALFUNCTION THRESHOLDS

One of the following conditions is met: Condition (A), (B), (C) or (D)

Condition (A)

When 2 or more of the following signals are input at the same time

TYPICAL MALFUNCTION THRESHOLDS

HINT:

*: for 3UR-FBE

Condition (B) (for 3UR-FE)

When 2 or more of the following signals are input at the same time

TYPICAL MALFUNCTION THRESHOLDS

Condition (C)

When the shift lever is in S, one of the following conditions is met

TYPICAL MALFUNCTION THRESHOLDS

Condition (D)

Battery voltage

10.5 V or higher

P switch

ON

N switch

ON

R switch

ON

D switch

ON

NSW switch

ON

R switch

ON

D switch

ON

NSW switch

ON

P switch

ON

N switch

ON

R switch

ON



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































All of the following conditions are met

TYPICAL MALFUNCTION THRESHOLDS

COMPONENT OPERATING RANGE

COMPONENT OPERATING RANGE

WIRING DIAGRAM

P switch

OFF

N switch

OFF

NSW switch

OFF

R switch

OFF

D switch

OFF

Park/neutral position switch

The park/neutral position switch sends only one signal to the ECM



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































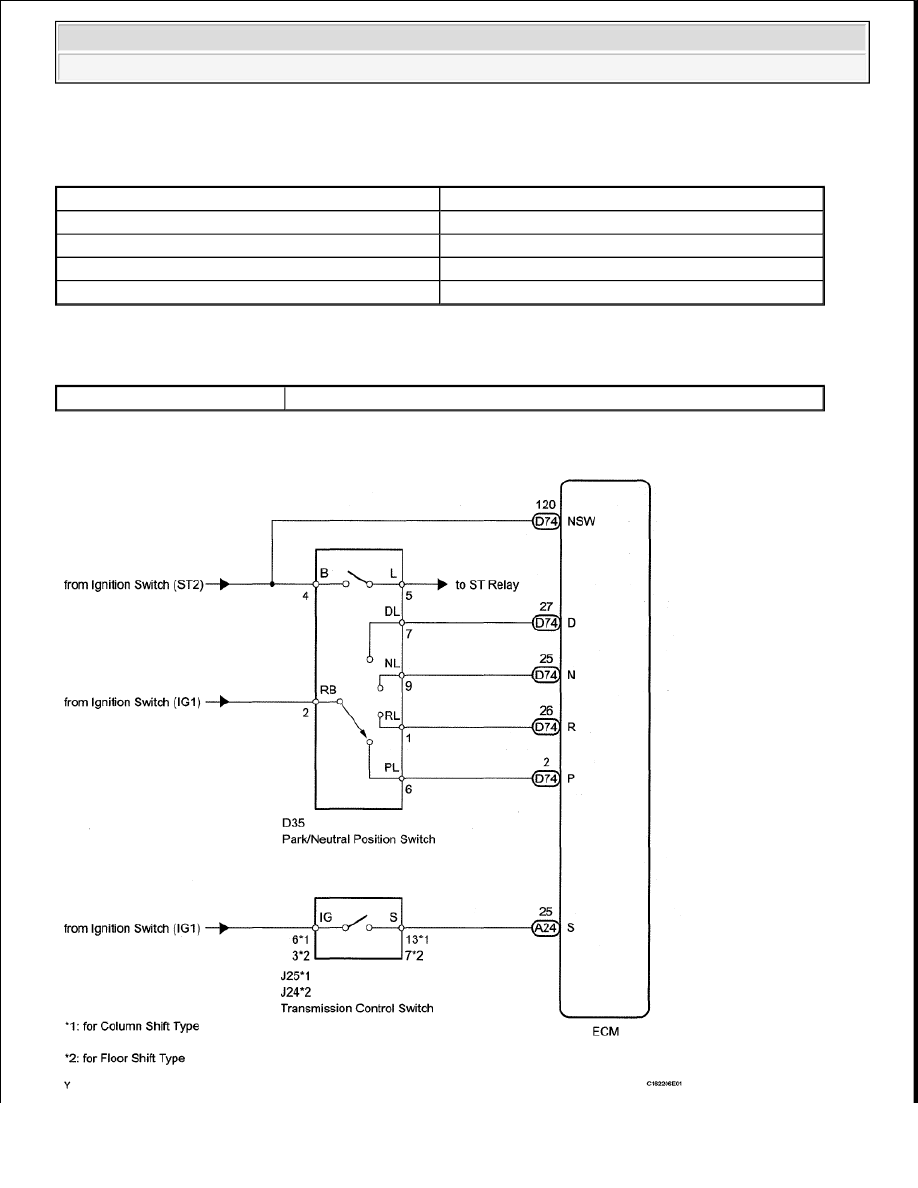

Fig. 21: Identifying Transmission Range Sensor Wiring Diagram
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION PROCEDURE

1. DATA LIST

HINT:

Using the Techstream to read the Data List allows the values or states of switches, sensors, actuators and
other items to be read without removing any parts. This non-intrusive inspection can be very useful
because intermittent conditions or signals may be discovered before parts or wiring is disturbed. Reading
the Data List information early in troubleshooting is one way to save diagnostic time.

a. Warm up the engine.

b. Turn the ignition switch off.

c. Connect the Techstream to the DLC3.

d. Turn the ignition switch to ON.

e. Turn the Techstream on.

f. Enter the following menus: Powertrain/Engine and ECT/Data List.

g. According to the display on the Techstream, read the Data List.

Engine and ECT:

DATA LIST TABLE

NOTE:

In the table below, the values listed under "Normal Condition" are
reference values. Do not depend solely on these reference values when
deciding whether a part is faulty or not.

Tester

Display

Measurement

Item/Range

Normal Condition

Diagnostic Note

Neutral

Position SW

Signal

PNP switch status/
ON or OFF

Shift lever is:



On P or N: ON



Not on P or N:
OFF

When shift lever position displayed on
Techstream differs from actual position,
adjustment of PNP switch or shift cable
may be incorrect

Shift SW
Status (R

Range)

PNP switch status/
ON or OFF

Shift lever is:



On R: ON



Not on R: OFF

When shift lever position displayed on
Techstream differs from actual position,
adjustment of PNP switch or shift cable
may be incorrect

Shift SW

Status (P

Range)

PNP switch status/
ON or OFF

Shift lever is:



On P: ON



Not on P: OFF

When shift lever position displayed on
Techstream differs from actual position,
adjustment of PNP switch or shift cable
may be incorrect



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra































1. INSPECT PARK/NEUTRAL POSITION SWITCH ASSEMBLY

a. Disconnect the D35 park/neutral position switch connector.

b. Measure the resistance according to the value (s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

Shift SW
Status (N

Range)

PNP switch status/
ON or OFF

Shift lever is:



On N: ON



Not on N: OFF

When shift lever position displayed on
Techstream differs from actual position,
adjustment of PNP switch or shift cable
may be incorrect

Shift SW
Status (D

Range)

PNP switch status/
ON or OFF

Shift lever is:



On D: ON



Not on D: OFF

When shift lever position displayed on
Techstream differs from actual position,
adjustment of PNP switch or shift cable
may be incorrect

Sports Shift

Up SW

Sport shift up switch
status/ ON or OFF



ON: Shift lever
held in "+" (up-
shift)



OFF: Shift
lever not in
"+" (up-shift)

-

Sports Shift

Down SW

Sport shift down
switch status/ ON or
OFF



ON: Shift lever
held in "-
" (down-shift)



OFF: Shift
lever not in "-
" (down-shift)

-

Sports Mode

Selection

SW

Sport mode select
switch status/ ON or
OFF

Shift lever position is:



ON: S, "+" or
"-"



OFF: Not on S,
"+" or "-"

-

Tester Connection

Condition

Specified Condition



2 (RB) - 6 (PL)



4 (B) - 5 (L)

Shift lever position on P

Below 1 ohms

2 (RB) -1 (RL)

Shift lever position on R

Below 1 ohms



2 (RB) - 9 (NL)



4 (B) - 5 (L)

Shift lever position on N

Below 1 ohms

2 (RB) - 7 (DL)



Shift lever position on D



Shift lever position on S, "+" or "-"

Below 1 ohms



2009 Toyota Tundra

2009 TRANSMISSION AB60F Automatic Transaxle - Tundra
