a. Register the transmitter ID (see REGISTRATION ).

8. PERFORM INITIALIZATION

a. Perform INITIALIZATION .

9. CHECK TIRE PRESSURE AFTER REPAIRS

a. After repairs, confirm that the actual tire pressures are displayed in the DATA LIST (see DATA

LIST/ACTIVE TEST ).

TIRE PRESSURE WARNING RESET SWITCH

COMPONENTS

NOTE:

Be sure to inflate all tires to the proper inflation pressure before
initialization.



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra

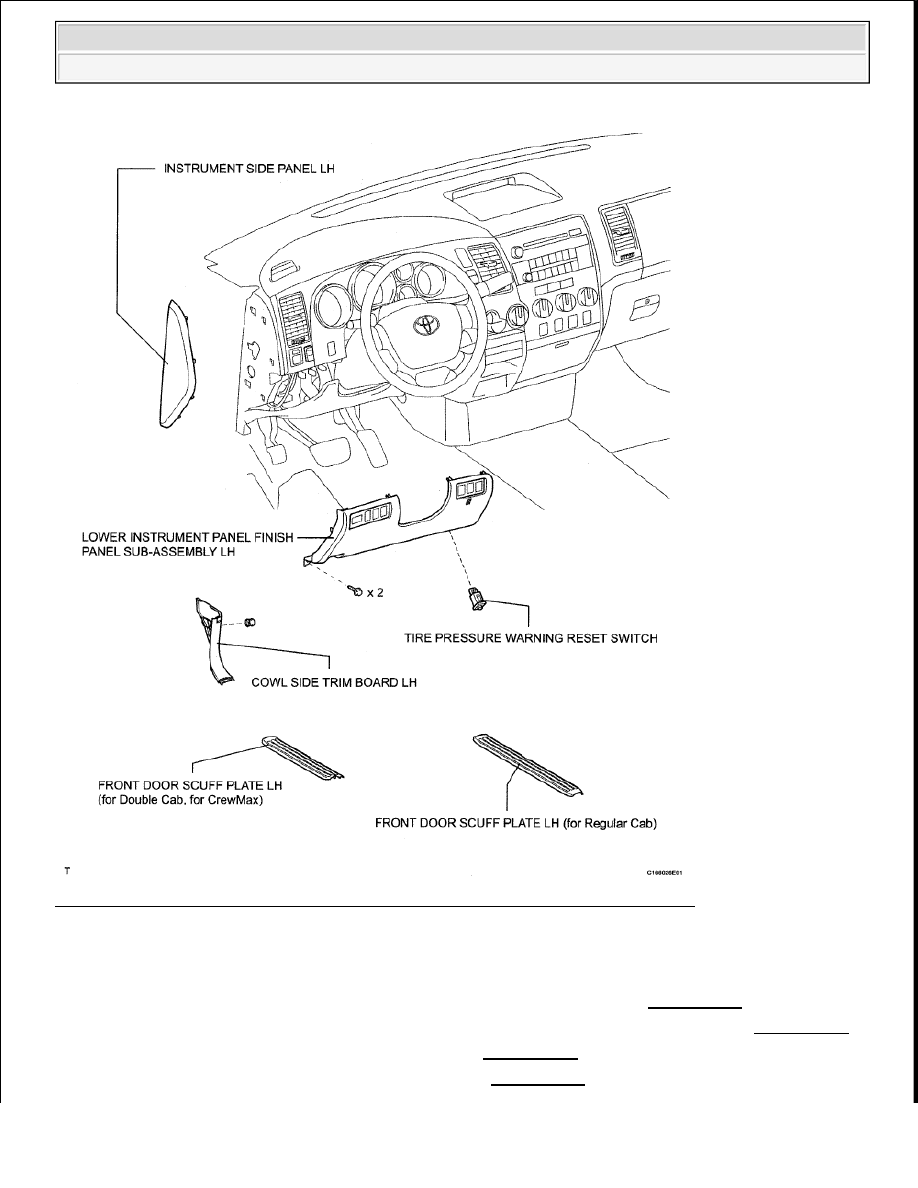

Fig. 55: Identifying Tire Pressure Warning Reset Switch Replacement Components
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

REMOVAL

1. REMOVE FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See REMOVAL )

2. REMOVE FRONT DOOR SCUFF PLATE LH (for Double Cab, for CrewMax) (See REMOVAL )

3. REMOVE COWL SIDE TRIM BOARD LH (See REMOVAL )

4. REMOVE INSTRUMENT SIDE PANEL LH (See REMOVAL )



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra































5. REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

REMOVAL )

6. REMOVE TIRE PRESSURE WARNING RESET SWITCH

a. Disconnect the switch connector.

b. Detach the 2 claws and remove the reset switch.

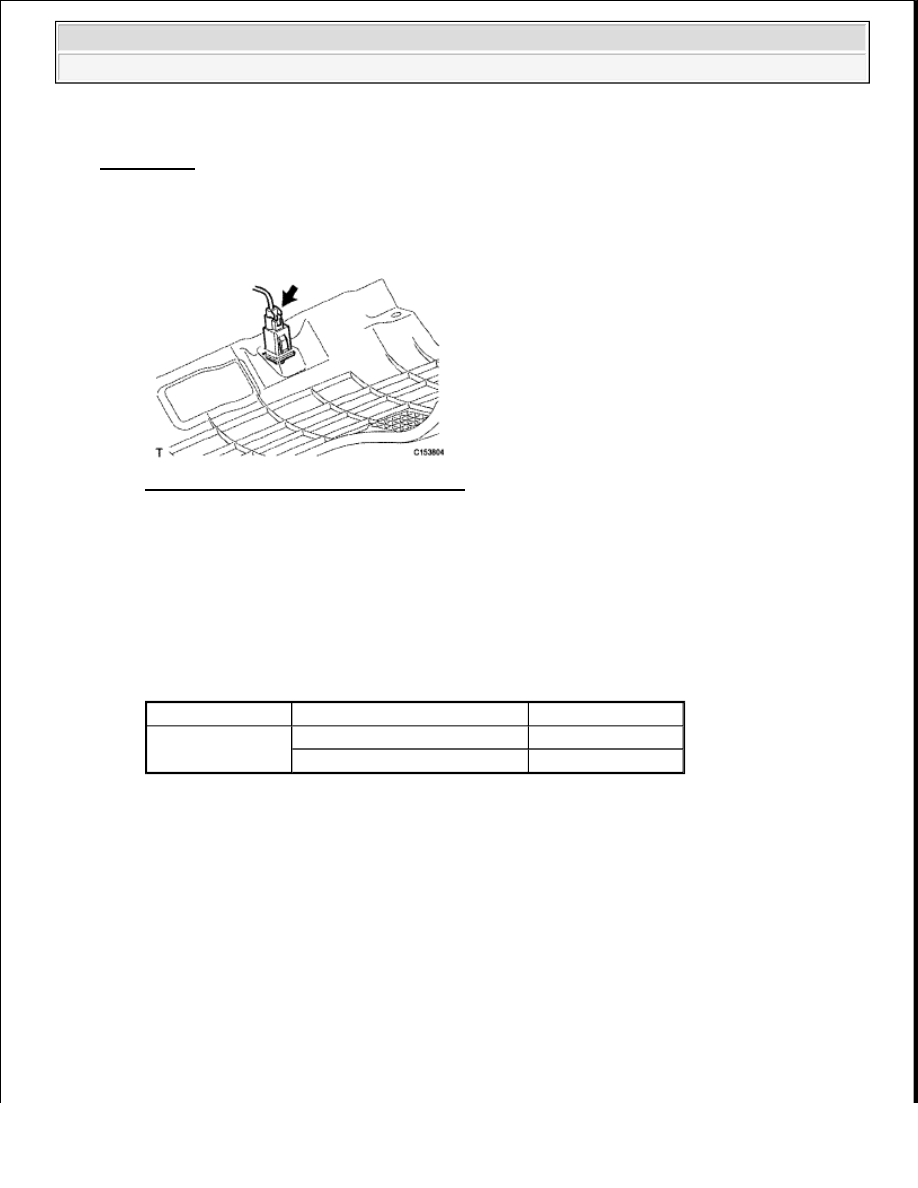

Fig. 56: Locating Reset Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSPECTION

1. CHECK TIRE PRESSURE WARNING RESET SWITCH

a. Measure the resistance according to the value(s) in the table below.

Standard resistance

TESTER CONNECTION SPECIFIED CONDITION TABLE

If the result is not as specified, replace the switch.

Tester Connection

Switch Condition

Specified Condition

1 - 2

ON (Switch is pressed and held)

Below 1 ohms

OFF (Switch is not pressed)

10 kohms or higher



2009 Toyota Tundra

2009 SUSPENSION Tire & Wheel - Tundra

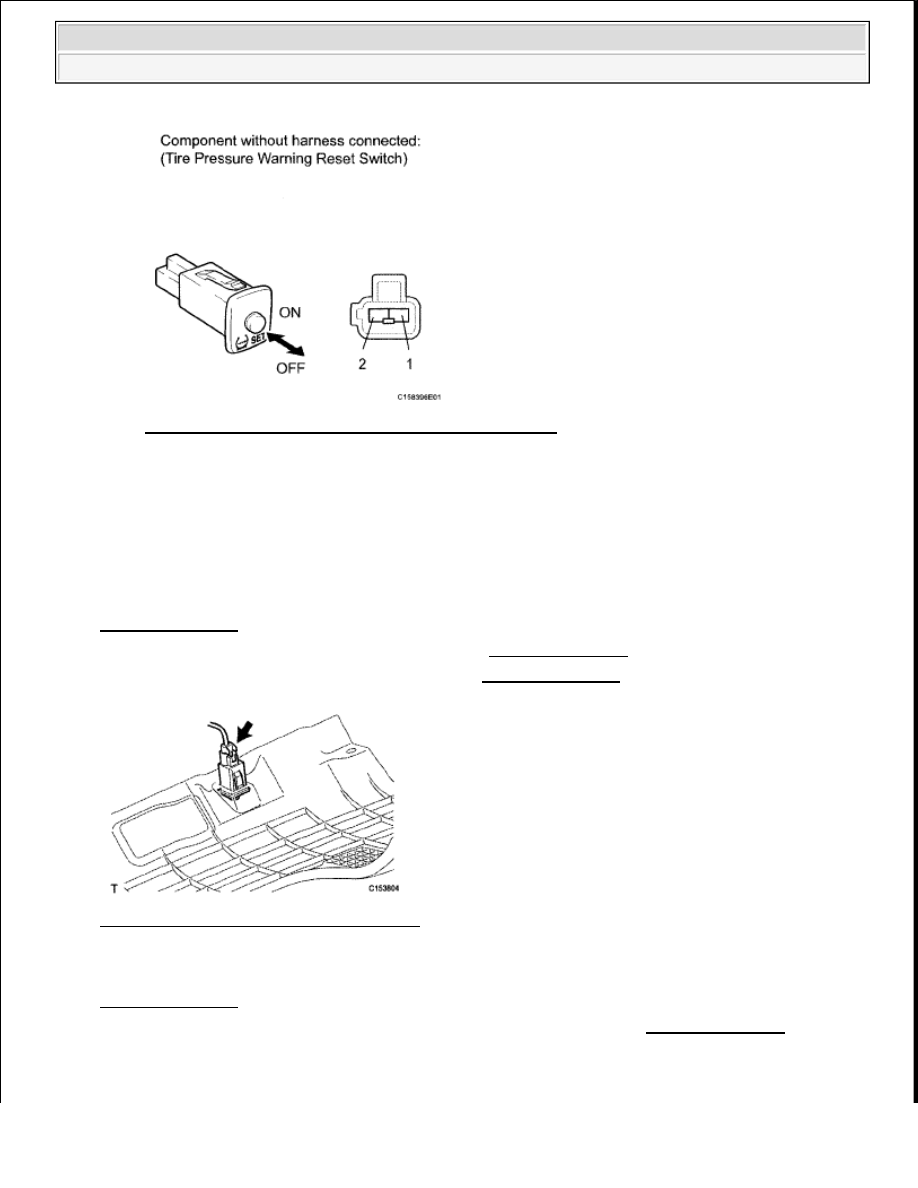

Fig. 57: View Of Tire Pressure Warning Reset Switch
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

INSTALLATION

1. INSTALL TIRE PRESSURE WARNING RESET SWITCH

a. Attach the 2 claws to install the reset switch.

b. Connect the switch connector.

2. INSTALL LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY LH (See

INSTALLATION )

3. INSTALL INSTRUMENT SIDE PANEL LH (See INSTALLATION )

4. INSTALL COWL SIDE TRIM BOARD LH (See INSTALLATION )

Fig. 58: Locating Reset Switch Connector
Courtesy of TOYOTA MOTOR SALES, U.S.A., INC.

5. INSTALL FRONT DOOR SCUFF PLATE LH (for Double Cab, for CrewMax) (See

INSTALLATION )

6. INSTALL FRONT DOOR SCUFF PLATE LH (for Regular Cab) (See INSTALLATION )
